OCIMF نوع SPM سلاسل مغلق

OCIMF Type SPM Chain Stopper | Welded Mounting for Chafe Chain Mooring

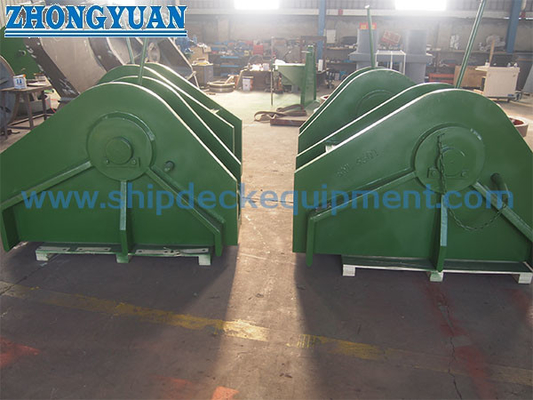

نظرة عامة على المنتج

مانع السلسلة من نوع OCIMF لنقطة ربط واحدة هو تجهيزة سطح ملحومة تستخدم لتثبيت وتأمين سلسلة الاحتكاك في ترتيب حبل ربط نقطة الربط الواحدة. يتم ترتيبه عادة في منطقة مقدمة السفينة الناقلة مع دليل الحبل، وحبل الربط، وسلسلة الاحتكاك، والعوامة الداعمة، وخط الالتقاط، ومعدات ربط نقطة الربط الواحدة ذات الصلة.

تم إعداد هذه الصفحة لموانع السلسلة ذات التركيب الملحوم التي تغطي أقطار السلسلة الاسمية 54-56 مم و 76-78 مم مع قيم SWL الموردة البالغة 100 طن و 200 طن. نظرًا لأن معدات ربط نقطة الربط الواحدة ترتبط ارتباطًا وثيقًا بسلامة ربط السفن الناقلة، يجب تأكيد حجم السلسلة النهائي، ونوع سلسلة الاحتكاك، وتعريف SWL، والأساس الملحوم، وتعزيز السطح، ونطاق الفحص، وإجراءات موافقة الفئة من ترتيب السفينة المعتمد ومواصفات المشروع.

مواصفات سريعة

• نوع المنتج: مانع سلسلة SPM → يستخدم لتثبيت سلسلة الاحتكاك OCIMF في ترتيبات ربط نقطة الربط الواحدة.
• نوع التركيب: تركيب ملحوم → يجب تأكيد أساس السطح، وتفاصيل اللحام، والتعزيز المحلي بواسطة الرسم.
• قطر السلسلة الاسمي: 54-56 مم و 76-78 مم → اختر وفقًا لسلسلة الاحتكاك الموردة لنظام حبل الربط SPM للسفينة الناقلة.
• نطاق SWL المورد: 100 طن و 200 طن → استخدم أساس الحمل المعتمد للمشروع ولا تحوله إلى حمل اختبار أو حمل كسر بدون حساب.
• الأبعاد الرئيسية: L، B، H، H1، و b → قيم رئيسية لفحص مساحة السطح، وتصميم الأساس، وتأكيد الاقتباس.
• خيارات المواد: فولاذ طري، فولاذ كربون-منغنيز، فولاذ عالي الشد، وفولاذ مصبوب → يجب تأكيد درجة المواد الدقيقة وبناء المكون قبل الإنتاج.
• تركيز التركيب: قاعدة ملحومة ومسار حمل السلسلة → الهيكل الداعم للسطح، ولوحة الأساس، وحجم اللحام أمر بالغ الأهمية للمشروع.
• تركيز الفحص: تتبع المواد، جودة اللحام، الفحص البعدي، الاختبارات غير الإتلافية (NDT)، التحقق من الحمل، وشهادة الفئة وفقًا لنطاق الطلب.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد مانع سلسلة SPM من نوع OCIMF وقطر سلسلة الاحتكاك الاسمي المطلوب: 54-56 مم أو 76-78 مم.

الخطوة 2: تأكيد ترتيب حبل الربط SPM، ونوع سلسلة الاحتكاك، وترتيب دليل الحبل الأمامي، وما إذا كان مانع السلسلة مخصصًا لبناء جديد، أو تعديل، أو استبدال.

الخطوة 3: تأكيد أساس الحمل: SWL، حمل التصميم، حمل الإثبات، حمل الكسر، عامل الأمان، وأي حسابات خاصة بالمشروع أو متطلبات موافقة الفئة.

الخطوة 4: تأكيد تفاصيل التركيب الملحوم: موضع السطح، نوع الأساس، تفاصيل اللحام، تعزيز القاعدة، الخلوص المحيط، والعلاقة مع صمام الحبل الأمامي / دليل الحبل.

الخطوة 5: تأكيد درجة المواد، نطاق الصب أو التصنيع، المعالجة السطحية، نظام الطلاء، متطلبات الاختبارات غير الإتلافية (NDT)، ومتطلبات الفولاذ منخفض الحرارة أو الخاص إذا كان ذلك منطبقًا.

الخطوة 6: تأكيد نطاق الشهادة قبل الاقتباس: شهادة الشركة المصنعة، شهادة المواد، سجل اللحام، تقرير الاختبارات غير الإتلافية (NDT)، سجل اختبار الحمل، شهادة الفئة، أو شهادة الفحص.

الخطوة 7: تقديم الكمية، نوع السفينة، الوجهة، وقت التسليم المطلوب، رسم التركيب، مواصفات سلسلة الاحتكاك، وصور مرجعية إذا كانت متاحة.

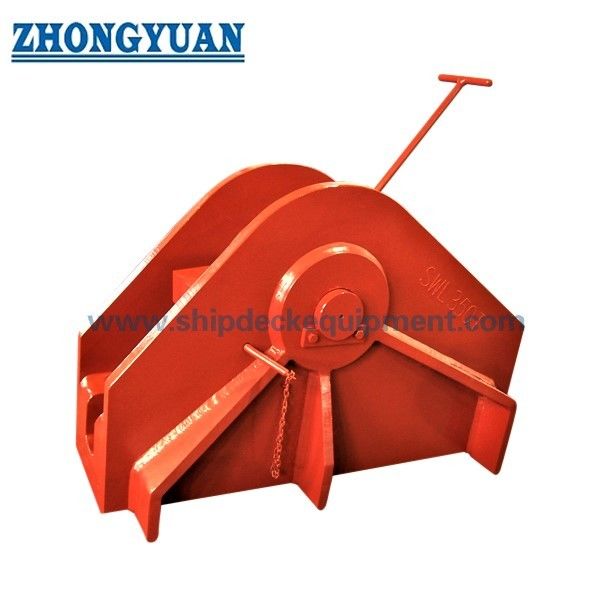

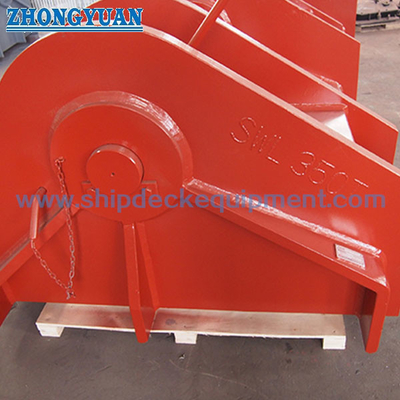

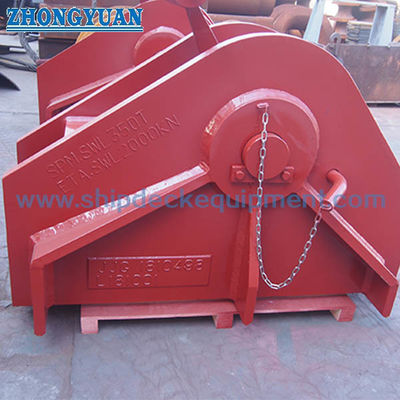

الهيكل

قاعدة تركيب ملحومة | جسم مانع السلسلة | منطقة تثبيت سلسلة الاحتكاك | دعامة تحمل الحمل / ألواح جانبية للتأكيد | ترتيب قفل أو تثبيت للتأكيد | واجهة أساس السطح | نظام حماية السطح

مزايا الربط واللحام والهندسة

• يُثبت مانع السلسلة سلسلة الاحتكاك في ترتيب حبل الربط SPM ويساعد في نقل أحمال الربط إلى هيكل السفينة من خلال الأساس الملحوم.
• نطاقا حجم السلسلة الموردان يغطيان نقاط الاختيار الشائعة للمشروع لسلاسل الاحتكاك 54-56 مم و 76-78 مم، مع زيادة الأبعاد والأوزان بشكل كبير لإصدار 200 طن.
• تصميم أساس السطح أمر بالغ الأهمية لأن حمل السلسلة ينتقل عبر جسم المانع، والقاعدة الملحومة، والهيكل الداعم للهيكل. يجب التحقق من التعزيز المحلي بواسطة حوض بناء السفن أو مكتب التصميم.
• يجب تشكيل منطقة تلامس وتثبيت سلسلة الاحتكاك أو تسويتها أو تشطيبها وفقًا للرسم المعتمد لتقليل التلامس المحلي الحاد وضمان استقرار السلسلة بشكل صحيح.
• يجب الاتفاق على إعداد اللحام، وحجم اللحام، والتحكم في التركيب، ونطاق الاختبارات غير الإتلافية (NDT) قبل الإنتاج لأن المنتج هو تجهيزة تركيب ملحومة تستخدم في خدمة SPM عالية الحمل.
• يمكن ترتيب تتبع المواد وسجلات الفحص وفقًا لمتطلبات المشروع، خاصة عند تحديد فولاذ عالي الشد، أو فولاذ مصبوب، أو فولاذ منخفض الحرارة، أو شهادة الفئة.
• يجب استخدام صياغة OCIMF بحذر. يمكن توريد المعدات لترتيبات SPM من نوع OCIMF، ولكن القبول النهائي يعتمد على مواصفات المشروع المعتمدة، وترتيب السفينة، وإجراءات الفئة المعمول بها.

سمات مخصصة

• نوع المنتج: مانع سلسلة SPM → تجهيزة سطح ملحومة لتثبيت سلسلة الاحتكاك في ترتيبات ربط نقطة الربط الواحدة.
• نظام التطبيق: ترتيب حبل الربط SPM من نوع OCIMF → يجب تأكيد التوافق النهائي مع مواصفات حبل الربط وسلسلة الاحتكاك الكاملة.
• قطر السلسلة الاسمي: 54-56 مم / 76-78 مم → اختر وفقًا لسلسلة الاحتكاك المستخدمة على جانب السفينة الناقلة المصدرة.
• SWL: 100 طن / 200 طن كما تم توريدها → يجب تأكيد التعريف الدقيق، واختبار الحمل، وعامل الأمان، وأساس موافقة الفئة.
• نوع التركيب: تركيب ملحوم → يجب تأكيد لوحة الأساس، وتفاصيل اللحام، وتعزيز السطح بواسطة الرسم.
• المادة: فولاذ طري / فولاذ كربون-منغنيز / فولاذ عالي الشد / فولاذ مصبوب → يجب الاتفاق على درجة المواد الدقيقة ونطاق شهادة المواد قبل الاقتباس.
• خيار الأساس: نوع أساس اختياري → استخدم فقط بعد تأكيد رسم المشروع.
• المعالجة السطحية: يجب تأكيد نظام التفجير والطلاء البحري → يتبع البرايمر النهائي، وسمك الفيلم الجاف (DFT)، والطبقة العلوية، وإجراء الإصلاح مواصفات المشروع.
• متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة، وشهادة المواد، وتقرير الاختبارات غير الإتلافية (NDT)، وفحص الشهود قبل الاقتباس.

كيف يعمل

يتم توصيل حبل الربط SPM بسلسلة الاحتكاك على جانب السفينة الناقلة → يتم وضع سلسلة الاحتكاك وتثبيتها في مانع السلسلة → يتم نقل حمل الربط من السلسلة إلى جسم المانع → يمر الحمل عبر قاعدة التركيب الملحومة إلى أساس السطح المقوى → يتم الانتهاء من الفحص والطلاء وفقًا لمتطلبات المشروع

التطبيقات

ترتيبات مقدمة السفينة الناقلة SPM | محطات التحميل والتفريغ البحرية | أنظمة CALM / ربط أحادي العوامة | معدات ربط السفن الناقلة المصدرة | ترتيبات تثبيت سلسلة الاحتكاك | مشاريع البناء الجديد، التعديل، والاستبدال

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وفحص اللحام، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

6. يمكن تخصيصه
