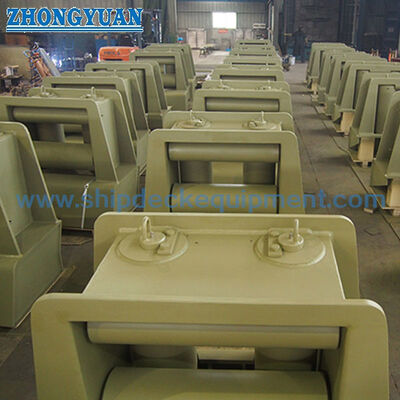

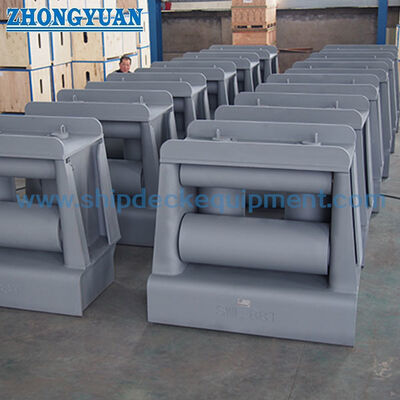

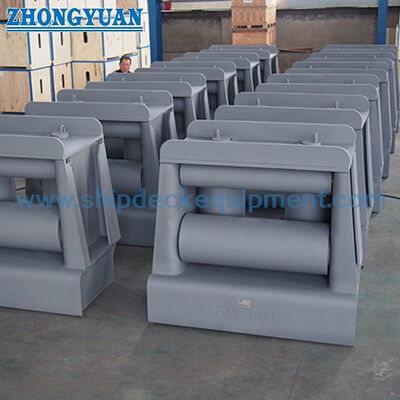

دليل بكرة عالمي رباعي مع بكرة علوية | نوع ISO 13733 4R لربط السفن والسحب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | 4R، 4 بكرات | وظيفة: | رباط وقطر |
|---|---|---|---|
| الحجم الاسمي: | 140، 160، 180، 200، 250، 300A، 300B، 400A، 400B و400C | حمل عمل آمن (SWL): | 14 ~ 140 طن متري |
| تحميل الاتجاه: | الحمل الأفقي والتحميل العمودي | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي التمهيدي ، معالجة سطح مصقولة ، مجلفنة ، مخصصة متوفرة | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا |
| إبراز: | معدات سحب السفن ISO 13733,المنصات العالمية ذات الأسطوانة العلوية,ISO 13733 fairleads مع الأسطوانة العلوية |
||
منتوج وصف
موجه حبال عالمي بأربع بكرات مع بكرة علوية | النوع 4R حسب ISO 13733 لرباط وسحب السفن
نظرة عامة على المنتج
موجه الحبال العالمي من النوع 4R حسب ISO 13733 هو دليل حبال لرباط وسحب السفن مثبت على السطح، ويحتوي على بكرتين عموديتين وبكرتين أفقيين مرتبتين حول فتحة واحدة مغلقة لمرور الحبل. تساعد البكرة الأفقية العلوية في التحكم في حركة الحبل للأعلى، بينما توجه البكرات العمودية تغييرات اتجاه الحبل من الميمنة والميسرة، وتدعم البكرة السفلية الحبل أثناء مروره بين سطح السفينة واتجاه العمل الخارجي.
تغطي النطاقات المقدمة الأحجام الاسمية من 140 إلى 400C بقيم حمل عمل آمنة مرجعية من 137 إلى 1,373 كيلو نيوتن (14 إلى 140 طن). لا ينبغي أن يعتمد الاختيار على حمل العمل الآمن وحده. يجب تأكيد ترتيب رباط السفينة أو سحبها، ونوع الحبل وقطره، واتجاه المسار الأفقي والرأسي، ونصف قطر تلامس البكرة، وأساس السطح، وتفاصيل اللحام، ونطاق الفحص، ووضع علامة الحمل النهائية قبل الإنتاج.
مواصفات سريعة
- نوع المنتج: موجه حبال عالمي من النوع 4R مع بكرة علوية → بكرتان عموديتان وبكرتان أفقيان تشكلان فتحة واحدة محكمة لمرور الحبل.
- التطبيق: توجيه حبال رباط وسحب السفن → يجب على مصمم السفينة تأكيد واجب السحب النهائي، وأساس الحمل الديناميكي، وزاوية مسار التشغيل.
- نطاق الحجم الاسمي: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → يرتبط الحجم الاسمي بسلسلة القطر الخارجي للبكرة الرئيسية.
- نطاق حمل العمل الآمن المرجعي: 137 إلى 1,373 كيلو نيوتن (14 إلى 140 طن) → استخدم القيمة القياسية المقدمة في الجدول مع اتجاه الحمل المعتمد وتصميم أساس السطح.
- نطاق فتحة الحبل: 195 × 150 إلى 350 × 250 مم → يؤكد الهندسة الواضحة للمرور لتوجيه الحبل وتنسيق الرسم.
- نطاق الوزن المحسوب: 159 إلى 2,114 كجم → يتعلق بالتخطيط للمناولة والنقل والتركيب وإجراءات تركيب السطح.
- التركيب: هيكل مصنع ملحوم بالسطح → يجب أن يتطابق طول ساق اللحام، والهيكل الداعم، والتعزيز المحلي مع رسم السفينة المعتمد.
- تركيز التصنيع: دوران حر للبكرة، محاور محاذاة، أسطح تلامس ناعمة للحبل، تشوه لحام متحكم فيه، ومواد قابلة للتتبع / نطاق فحص.
المعلمات الفنية الرئيسية
| الحجم الاسمي Dn |
B x H | D1 | D2 | h | h1 | h2 | b | b1 | b2 | b3 | b4 | w | c | |
| دليل الاختيار والاستعلام | 195 × 150 | 139.8 | 114.3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | دليل الاختيار والاستعلام | 260 | 150 | |
| 40 | 200 × 150 | 165.2 | 114.3 | 290 | 145 | 515 | 365 | 570 | 159 | 920 | دليل الاختيار والاستعلام | 310 | 175 | |
| 40 | 200 × 150 | 190.7 | 139.8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | دليل الاختيار والاستعلام | 360 | 26 | |
| 26 | 200 × 150 | 216.3 | 139.8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | دليل الاختيار والاستعلام | 410 | 225 | |
| 65 | 250 × 200 | 267.4 | 165.2 | 416 | 195 | 715 | 517 | 825 | 1046 | 1270 | 40 | 520 | 280 | |
| 80 | 300 × 250 | 318.5 | 216.3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 26 | 620 | 330 | |
| 80 | 300 × 250 | 318.5 | 216.3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 26 | 620 | 330 | |
| 100 | 350 × 250 | 406.4 | 216.3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 26 | 795 | 420 | |
| 100 | 350 × 250 | 406.4 | 216.3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 26 | 795 | 420 | |
| 100 | 350 × 250 | 406.4 | 216.3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 26 | 795 | 420 | |
| الحجم الاسمي Dn |
e | w1 | w2 | T | T1 | T2 | T3 | T4 | f |
z2 حمل العمل الآمن طول ساق اللحام |
z2 حمل العمل الآمن (kN) |
الوزن (طن) |
الوزن (كجم) |
140 70 |
| دليل الاختيار والاستعلام | 300B | 28 | 30 | 18 | 16 | 16 | 18 | 18 | 4 | 8 | 5 | 159 | 687 | 200 |
| 40 | 100 | 16 | 30 | 687 | 16 | 687 | 687 | 687 | 5 | 8 | 25 | 218 | 24 | 95 |
| 40 | 100 | 16 | 30 | 20 | 16 | 687 | 20 | 20 | 5 | 8 | 25 | 279 | 200 | 108 |
| 26 | 100 | 18 | 30 | 1373 | 18 | 20 | 1373 | 1373 | 7 | 140 | 8 | 373 | 8 | 133 |
| 65 | 200 | 22 | 26 | 28 | 20 | 1373 | 24 | 24 | 7 | 510 | 8 | 730 | 300A | 159 |
| 80 | 200 | 26 | 26 | 32 | 24 | 28 | 32 | 28 | 8 | 687 | 9 | 1173 | 300B | 159 |
| 80 | 200 | 26 | 26 | 32 | 28 | 32 | 32 | 28 | 9 | 981 | 140 | 1267 | 400A | 203 |
| 100 | 200 | 30 | 26 | 32 | 28 | 28 | 8 | 18 | 8 | 981 | 9 | 1710 | 30 | 203 |
| 100 | 200 | 30 | 26 | 18 | 32 | 32 | 8 | 18 | 9 | 1256 | 140 | 1958 | 400C | 203 |
| 100 | 200 | 30 | 26 | 28 | 32 | 18 | 8 | 18 | 9 | 1373 | 140 | 2114 | دليل الاختيار والاستعلام | الخطوة 1: تأكيد النوع 4R حسب ISO 13733 واختيار الحجم الاسمي من 140 إلى 400C وفقًا لترتيب رباط / سحب السفينة وجدول التركيبات المعتمد. |
الخطوة 2: تأكيد نوع الحبل، وقطر الحبل، ومتطلبات الحد الأدنى لنصف قطر الانحناء، وزاوية مسار الحبل المتوقعة، وما إذا كان يجب مراعاة التحميل الاتجاهي الأفقي أو الرأسي أو المشترك.
الخطوة 3: تأكيد حمل العمل الآمن المطلوب وأساس الحمل. بالنسبة لسلسلة البكرات 300 و 400، اذكر متغير A / B / C الصحيح بدلاً من الاختيار بناءً على قطر البكرة وحده.
الخطوة 4: توفير ترتيب السطح، ورسم الأساس / التعزيز، وواجهة اللحام، وموضع التركيب، والخلوص المحيط المتاح.
الخطوة 5: تأكيد درجات المواد للجسم المصنع، والبكرات، والمحاور، والجلب أو المحامل، جنبًا إلى جنب مع تتبع المواد وأي متطلبات للخدمة في درجات حرارة منخفضة أو جليدية.
الخطوة 6: تأكيد نظام الطلاء، وتشطيب سطح تلامس البكرة، وترتيب التشحيم / الصيانة، ومتطلبات فحص الفئة، أو الاختبار، أو الحساب، ووضع علامة حمل العمل الآمن النهائية.
الخطوة 7: توفير الكمية، ونوع السفينة، وحالة بناء جديد أو استبدال، ووجهة التسليم، ووقت التسليم المطلوب، ورسم مرجعي أو صور إذا كانت متاحة.
الهيكل
بكرتان عموديتان | بكرة أفقية علوية | بكرة أفقية سفلية | فتحة مغلقة لمرور الحبل | محاور بكرات رئيسية وثانوية | ترتيب الجلب / المحامل سيتم تأكيده | مقعد سطح مصنع وألواح داعمة | واجهة أساس ملحومة بالسطح
مزايا البكرات واللحام والهندسة
يرشد ترتيب البكرات الأربع الحبل عبر تغييرات الاتجاه الأفقي والرأسي، مما يقلل من التلامس المباشر مع حواف الفولاذ الثابتة.
تتحكم البكرة الأفقية العلوية في حركة الحبل للأعلى وتساعد في الاحتفاظ بالحبل داخل الممر المحدد عندما يتغير اتجاه المسار أثناء عمليات الرباط أو السحب.
- توفر متغيرات A / B / C بنفس قطر البكرة الاسمي مستويات مختلفة من سعة الحمل دون تغيير الحجم الاسمي الأساسي؛ لذلك يجب ذكر المتغير الدقيق في الاستعلام.
- يجب محاذاة محاور البكرات والألواح الداعمة بحيث تدور كل بكرة بحرية تحت تلامس الحبل دون انحشار، أو تلامس جانبي غير طبيعي، أو تداخل محلي.
- يجب أن تكون أسطح تلامس الحبل ناعمة وخالية من الحواف الحادة، أو تناثر اللحام، أو الشوائب الضارة، أو تراكم الطلاء الذي يمكن أن يؤدي إلى تآكل الحبل.
- ينقل مقعد اللحام ردود فعل موجه الحبال إلى هيكل السفينة. يجب على حوض بناء السفن أو مكتب تصميم السفن التحقق من سمك لوحة السطح، وأقواس الأساس، والتعزيز المحلي، وحجم اللحام، وطريقة الفحص.
- لواجب السحب، قد يختلف طيف الحمل التشغيلي، والتأثيرات الديناميكية، وتغييرات مسار الحبل، وظروف التشغيل الطارئة عن واجب الرباط العادي ويجب تأكيدها في وثائق المشروع المعتمدة.
- سمات مخصصة
- المعيار: ISO 13733 → سيتم تأكيد الإصدار وقبول المشروع مقابل مواصفات المشتري.
النوع: 4R → أربع بكرات مرتبة كبكرتين عموديتين وبكرتين أفقيين حول فتحة واحدة لمرور الحبل.
- الحجم الاسمي: 140 إلى 400C → يتعلق بسلسلة القطر الخارجي للبكرة الرئيسية؛ اللاحقة الحرفية تحدد متغيرات حمل العمل الآمن المختلفة.
- حمل العمل الآمن المرجعي: 137 إلى 1,373 كيلو نيوتن → يجب أن يتبع حمل العمل الآمن المحدد والمميز النهائي حالة الحمل المعتمدة واتفاق المشروع.
- اتجاه الحمل: مسار حبل أفقي ورأسي → يتطلب الاتجاه المسموح به، والزاوية، وظروف التحميل المشترك تأكيد الرسم.
- المادة: خيارات فولاذ C-Mn / فولاذ طري / فولاذ مقاوم للصدأ → سيتم تأكيد جدول مواد المكونات الدقيق ومتطلبات قابلية اللحام.
- التركيب: ملحوم بالسطح → يشكل الأساس، والتعزيز، وحجم اللحام، ونطاق الفحص جزءًا من تصميم هيكل السفينة.
- المعالجة السطحية: تفجير Sa 2.5 بالإضافة إلى برايمر ورشة إيبوكسي كمرجع → الطلاء النهائي، أو خيار الجلفنة، أو التشطيب بالفولاذ المقاوم للصدأ يتبع مواصفات الطلب.
- متطلبات الشهادة: متاحة وفقًا لنطاق المشروع → يجب الاتفاق على مسح الفئة، وشهادات المواد، ووثائق الشركة المصنعة، ومتطلبات الشهود قبل تقديم عرض الأسعار.
- كيف يعمل
- يقترب حبل الرباط أو السحب من موجه الحبال → تتحكم البكرات العمودية في المسار الجانبي → تتحكم البكرات الأفقية السفلية والعلوية في المسار السفلي / العلوي → يمر الحبل عبر الفتحة المغلقة بتلامس دوار → تنتقل ردود فعل موجه الحبال عبر المقعد الملحوم إلى هيكل السطح المقوى
التطبيقات
محطات رباط السفن | مواضع مسار السحب | ترتيبات سطح القاطرات وقوارب العمل | سفن البضائع | ناقلات | سفن دعم المنصات البحرية حيث تسمح مواصفات المشروع | مشاريع البناء الجديدة | تركيبات موجهات الحبال البديلة
الشهادات والمزايا
يمكن ترتيب الشهادات ووثائق الفحص وفقًا لمتطلبات المشروع، وتتبع المواد، والرسم المعتمد، ونطاق الاختبار / الحساب، وإجراءات جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

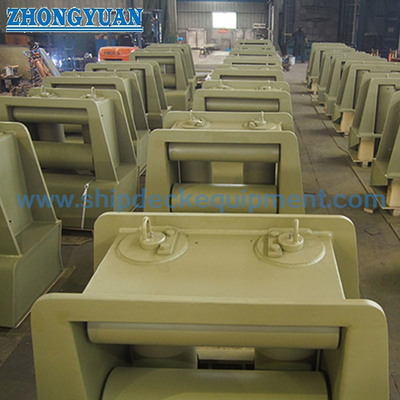

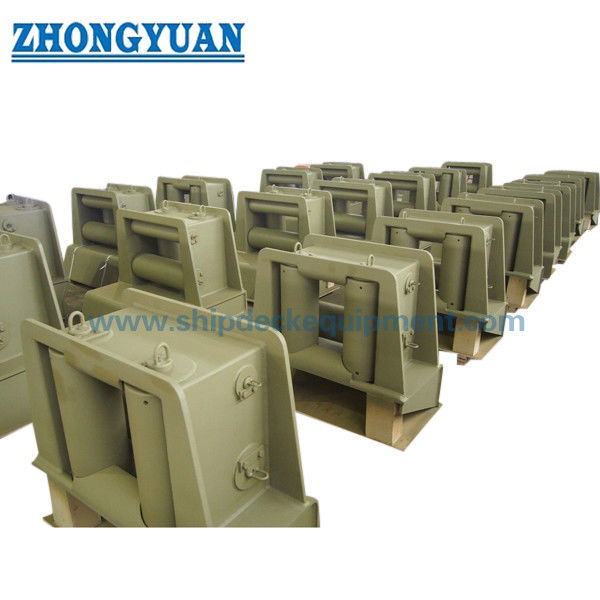

الرسومات والصور
الأسئلة الشائعة
س1: ما الفرق بين النوع 4R وموجه حبال أبسط ببكرتين؟
ج1: يستخدم النوع 4R بكرتين عموديتين وبكرتين أفقيين حول فتحة مغلقة واحدة، لذلك يمكنه توجيه التغييرات في مسار الحبل الجانبي والرأسي. عادةً ما يتحكم ترتيب البكرتين في اتجاهات مسار أقل ولا ينبغي اعتباره هيكلًا قابلاً للتبديل دون التحقق من رسم السفينة.
س2: لماذا تحتوي الأحجام الاسمية 300 و 400 على متغيرات A / B / C؟
ج2: تحدد اللاحقة الحرفية مستويات مختلفة من حمل العمل الآمن المرجعي لموجهات الحبال التي تستخدم نفس قطر البكرة الرئيسي وحجم فتحة الحبل. يجب أن يذكر الاستعلام النموذج الكامل، مثل 300A، 300B، 400A، 400B، أو 400C.
س3: هل يمكن اختيار موجه الحبال بناءً على جدول حمل العمل الآمن فقط؟
ج3: لا. يجب أيضًا تأكيد اختيار نوع الحبل وقطره، ومتطلبات الانحناء الدنيا، وزاوية المسار واتجاه الحمل، وواجب الرباط أو السحب، وأساس السطح، وتفاصيل اللحام، ومتطلبات الفئة، وعلامة الحمل النهائية المعتمدة.
