20–76 مم رأس دوار 360 درجة | الدورية صب الصلب Fairlead لرسو السفن وقطرها

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan Marine Equipmen
إصدار الشهادات: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
رقم الموديل: قياسي أو مخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Based on quotation
تفاصيل التغليف: تصدير البليت القياسية أو التعبئة المخصصة
وقت التسليم: بناء على متطلبات المشروع
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: إنتاج مخصص على أساس متطلبات المشروع
افضل سعر اتصل

معلومات تفصيلية
نوع النموذج: 360 درجة دوارة Fairlead الأعلى. قطر الحبل: 20 مم ~ 76 مم
قوة الكسر: 32 ~ 200 طن متري زاوية الدوران: إحزم 90 درجة انفتال، رأس دوار ± 90 درجة
مواد: C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر
شهادات التصنيف: CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا
إبراز:

رأس دوارة 360 درجة Fairlead

,

رأس دوار Fairlead

,

معدات سحب السفينة 360 درجة

منتوج وصف

رأس دوار 20-76 مم | الدورية المصبوب الصلب Fairlead لرسو السفن وقطرها

نظرة عامة على المنتج

إن الرأس الدوار مقاس 20-76 مم عبارة عن مجموعة توجيه حبل مثبتة على سطح السفينة لترتيبات إرساء وقطر السفن حيث قد يتغير اتجاه سلك الحبل أثناء التشغيل. يساعد ترتيب الرأس الدوار والحزم على محاذاة مسار الحبل مع زاوية الرصاص الفعلية، مما يقلل من التلامس الجانبي الذي يمكن تجنبه عند الحزم ويدعم إعادة التوجيه الأكثر سلاسة إلى معدات السحب والإرساء أو بعيدًا عنها.

يتم تسويق هذا المنتج بشكل شائع باعتباره رأسًا دوارًا بزاوية 360 درجة. ومع ذلك، تشير البيانات الفنية المتوفرة إلى حركة حزم بزاوية 90 درجة ونطاق رأس دوار يبلغ ±90 درجة. ولذلك لم يتم ذكر التدوير المستمر بزاوية 360 درجة كما هو مؤكد في هذه الصفحة ويجب التحقق منه مقابل رسم الترتيب العام المعتمد. يغطي نطاق الأبعاد أقطار الحبال السلكية من 20 إلى 76 ملم؛ يجب تأكيد تعريف الحمل وقيم قوة الكسر الخاصة بالنموذج والاتصال الأساسي وتعزيز السطح ونطاق الفحص لكل مشروع.

مواصفات سريعة

  • قطر الحبل السلكي المطبق: 20-76 مم → تسعة أحجام مدرجة تدعم الاختيار الأولي للنموذج ومقارنة الرسم.
  • نطاق قوة الكسر المعلن: 32-200 طن متري → مصطلحات المصدر فقط؛ ولا يتم تقديمه كـ SWL، أو MBL، أو حمل اختبار، أو تحميل مسموح به بدون جدول التحميل الخاص بالطراز.
  • بيانات الدوران: إحزم 90 درجة + رأس دوار ± 90 درجة → يدعم تغيير زوايا سلك الحبل؛ لا يزال يتعين تأكيد دوران الرأس المستمر بزاوية 360 درجة.
  • الأبعاد الرئيسية: A، B، H، وΦ → تستخدم لفحص مساحة سطح السفينة وتنسيق رسم GA؛ التعريف الدقيق لـ Φ يتطلب رسم المشروع.
  • البناء: يجب تحديد الرأس الدوار، والحزم، والعمود/الدبوس، وقوس الدعم، وقاعدة التثبيت ← ترتيب المحمل أو الجلبة ومحطات الدوران.
  • خيارات المواد: الفولاذ C-Mn / الفولاذ المصبوب، مع مناقشة الفولاذ المقاوم للصدأ كخيار مشروع ← يجب تأكيد الدرجات الدقيقة وبناء المكونات قبل عرض الأسعار.
  • المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية كنظام مرجعي → الطلاء النهائي يتبع مواصفات طلاء السفينة أو المشروع.
  • تركيز التثبيت: مسار التحميل المثبت على سطح السفينة ← الاتصال الأساسي، والخلوص المحيط، والهيكل الداعم، وتفاصيل اللحام أو الترباس تتطلب تأكيدًا من حوض بناء السفن أو مكتب التصميم.

المعلمات التقنية الرئيسية

أبعاد صفحة الويب الرئيسية من البيانات المقدمة. الأبعاد بالملليمتر. يجب قراءة A وB وH وΦ مع رسم المنتج المعتمد.

قطر حبل السلك (مم)

أ

ب

ح

Φ
20 400 425 350 250
25 400 425 360 250
32 600 600 376 320
38 760 760 489 400
44 880 880 580 500
52 1120 1250 700 600
60 1120 1350 720 620
68 1210 1450 780 680
76 1250 1500 870 780



دليل الاختيار والاستعلام

الخطوة 1: تأكيد نوع الحبل والقطر الاسمي. يتم تحديد الجدول المصاحب بقطر حبل السلك؛ يجب التأكد من ملاءمة الحبل الاصطناعي أو سلسلة المرساة بشكل منفصل.

الخطوة 2: تأكيد أساس الحمل وتوفير الحد الأدنى لحمل كسر الحبل، وحمل التشغيل المتوقع، وعامل الأمان، وواجب القطر أو الإرساء. اطلب جدول التحميل الخاص بالطراز لأن نطاق 32-200 طن متري المذكور لم يتم تعيينه لأحجام الحبال الفردية.

الخطوة 3: قم بتأكيد مظروف حبل الرصاص المطلوب. حدد زوايا الرصاص الأفقية والرأسية وتحقق مما إذا كان المشروع يحتاج إلى حركة رأس ± 90 درجة، أو حركة إحزم 90 درجة، أو دوران مستمر حقيقي 360 درجة.

الخطوة 4: تأكيد واجهة التثبيت: موضع السطح، وبصمة القاعدة، وترتيب اللحام أو التثبيت، وتعزيز السطح، والخلوص المحيط، والعلاقة بالرافعة، أو خطاف القطر، أو غيرها من معدات التعامل مع الحبال.

الخطوة 5: التأكد من درجة المادة، ومتطلبات أخدود الحزم، ونوع المحمل أو الجلبة، والختم، ونقاط التشحيم، ونظام الطلاء، ومتطلبات درجة الحرارة المنخفضة، وأي خيار من الفولاذ المقاوم للصدأ أو الفولاذ الخاص.

الخطوة 6: قم بتوفير الكمية ونوع السفينة ومتطلبات مجتمع التصنيف ونطاق الفحص والشهادة ورسم GA أو التثبيت والوجهة وتاريخ التسليم المطلوب.

بناء

رأس دوار | إحزم مخدد | تجميع العمود/الدبوس | قوس الدعم | سيتم تأكيد ترتيب المحمل أو البطانة | قاعدة تركيب سطح السفينة | سيتم تأكيد إيقاف الدوران وترتيب القفل

مزايا التدوير وتوجيه الحبل والتركيب

  • يمكن للرأس الدوار أن يتبع التغييرات في اتجاه سلك الحبل، مما يساعد على تقليل التحميل الجانبي الناتج عن إجبار الحبل على محاذاة حزمة ثابتة.
  • يمكن أن يؤدي أخدود الحزم المطابق بشكل صحيح وسطح ملامسة الحبل الناعم إلى تقليل الاحتكاك المحلي والاتصال غير المتساوي؛ يجب تأكيد ملف تعريف الأخدود من أجل بناء حبل السلك المحدد وقطره.
  • يجب أن تظل حركات الدوران والحزم حرة خلال غلاف التشغيل المعتمد. يجب التحقق من توقفات الدوران والهيكل المجاور وخلوص الحبل في رسم ترتيب السفينة.
  • يعتبر عمود الحزم، والمحمل أو الجلبة، والأختام، ونقاط التشحيم من المكونات المهمة للصيانة. ويجب التأكد من التصميم الدقيق وفترات الخدمة من خلال رسم ودليل المورد المعتمدين.
  • يتم نقل أحمال الرصاص من خلال قاعدة التثبيت إلى هيكل السطح الداعم. يجب التحقق من تقوية سطح السفينة وتفاصيل اللحام أو الترباس بواسطة حوض بناء السفن أو مكتب تصميم السفينة.
  • يمكن ترتيب إمكانية تتبع المواد، وفحص الصب أو التصنيع، وفحص الأبعاد، والاختبار غير الإتلافي، والتحقق من الحمل، ومشاهدة الفئة وفقًا لنطاق المشروع المتفق عليه وإجراءات الموافقة.

السمات المخصصة

  • نوع المنتج: رأس دوار ← دليل حبل متعدد الاتجاهات لترتيبات رسو السفن وقطرها.
  • نطاق حجم الحبل: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 مم → اختر وفقًا لجدول حجم حبل السلك المرفق والرسم المعتمد.
  • ترتيب الدوران: إحزم 90 درجة + رأس دوار ± 90 درجة وفقًا للبيانات المقدمة ← يجب تأكيد الدوران المستمر 360 درجة.
  • مصطلح التحميل: قوة الكسر 32-200 طن متري كما هو موضح → مطلوب تعريف دقيق وعامل أمان وقيم الحجم حسب الحجم قبل الاختيار الهندسي.
  • المواد: فولاذ C-Mn / فولاذ مصبوب ← يجب تأكيد الدرجة الدقيقة ونطاق الصب وأي مكونات مصنعة.
  • المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي كمرجع → الطلاء النهائي، DFT، اللون، ونظام اللمس يتبع مواصفات المشروع.
  • التثبيت: يجب أن يتطابق الاتصال الأساسي والهيكل الداعم المثبت على السطح مع ترتيب السفينة ومسار التحميل المعتمد.
  • متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب الاتفاق على شهادة الصانع وشهادة المواد وشهادة الفئة وتقرير NDT وفحص الشهود قبل عرض الأسعار.

كيف يعمل

يقترب الحبل السلكي من الرصاص ← يتحول الرأس الدوار نحو سلك الحبل المتغير ← تدور الحزم أثناء تحرك الحبل ← يوجه الأخدود الحبل مع الحد من التلامس الجانبي ← تمر أحمال التفاعل عبر العمود والقوس وقاعدة التثبيت إلى هيكل السطح المقوى

التطبيقات

زوارق القطر | زوارق العمل | السفن الهندسية | محطات قطر السفن | محطات رسو مع تغيير زوايا حبل الرصاص | مشاريع البناء والاستبدال الجديدة

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق التفتيش، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.

الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

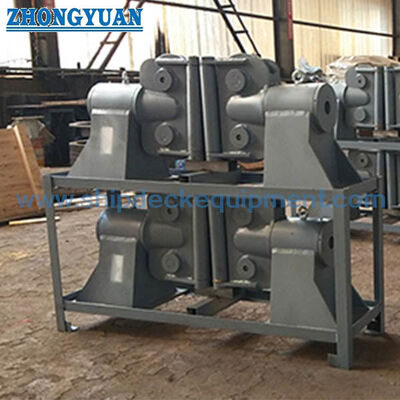

الرسم والصور

التعليمات

س1: هل يوفر هذا الدليل دورانًا مستمرًا بزاوية 360 درجة؟

A1: غير مؤكد من البيانات المقدمة. يتم تسويق المنتج على أنه رأس دوار 360 درجة، في حين أن الحركة المذكورة هي التفاف 90 درجة ورأس دوار ± 90 درجة. يجب تأكيد الدوران المستمر الفعلي والتوقفات ومغلف التشغيل على رسم GA المعتمد.

س2: هل يمكن استخدام نطاق قوة الكسر 32-200 طن متري باعتباره SWL العادل؟

ج2: لا. المصطلح المتوفر هو قوة الكسر ولا يتم توفير أي رسم خرائط للحجم حسب الحجم أو عامل الأمان. لا ينبغي تحويله إلى SWL، أو حبل MBL، أو حمل اختبار، أو حمل مسموح به دون حساب الشركة المصنعة، وجدول التحميل، وأساس الموافقة على المشروع.

س3: ما هي معلومات الصيانة اللازمة لسلك الرأس المتحرك؟

A3: تأكد من حالة أخدود الحزم، والدوران الحر، وتآكل العمود والمسمار، ونوع المحمل أو الجلبة، وحالة الختم، ونقاط التشحيم، ومواصفات الشحوم، وتوقفات الدوران، واللحامات الأساسية أو البراغي، وفترات الفحص. وينبغي إدراج هذه التفاصيل في الدليل المعتمد أو ورقة بيانات المشروع.

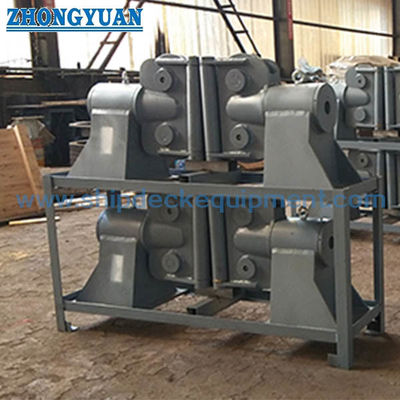

20–76 مم رأس دوار 360 درجة | الدورية صب الصلب Fairlead لرسو السفن وقطرها 0

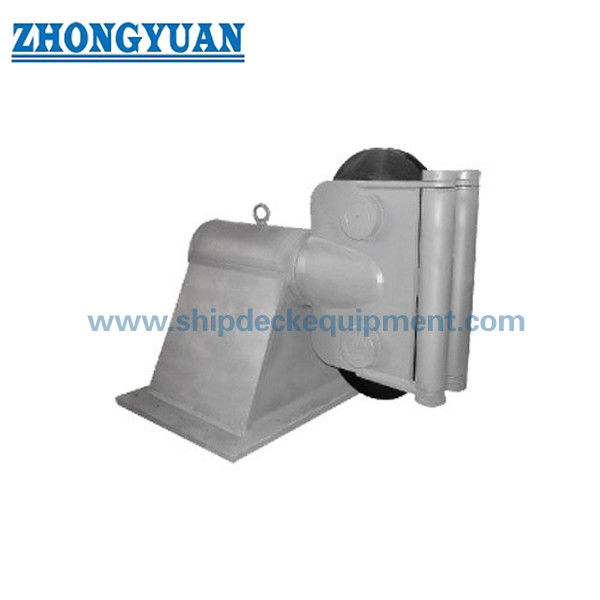

20–76 مم رأس دوار 360 درجة | الدورية صب الصلب Fairlead لرسو السفن وقطرها 1



الطلب

موك: 1 وحدة | التسليم: 30-60 يومًا | التخصيص متاح



التعليمات

س 1: لماذا نستخدم الرصاص العادل الدوار؟
ج: لاستيعاب تغيير اتجاه الحبل وتقليل الحمل الجانبي.

س2: كيفية اختيار الحجم؟
ج: بناءً على قطر الحبل وقوة الكسر.

Q3: هل يمكن أن تدور بالكامل ؟
ج: يسمح الرأس الدوار بالدوران بمقدار ±90 درجة حسب التصميم.
