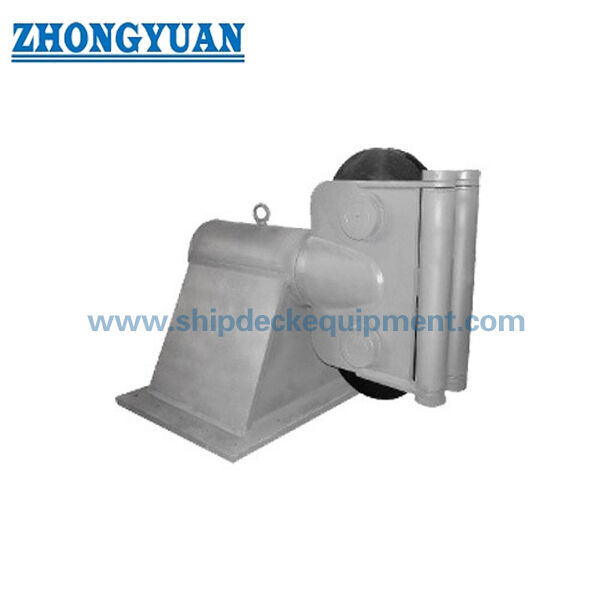

رأس دوار 20-76 مم | الدورية Fairlead لسحب السفن

20-76 ملم رأس محول للأسلاك

لمحة عامة عن المنتج

الرأس المتحرك 20-76 ملم هو مجموعة توجيه حبل مثبتة على سطح السفينة لتجهيزات ترسو السفن والجذب حيث يمكن أن يتغير اتجاه توجيه الحبل السلكي أثناء التشغيل.ترتيب الرأس والحبل يدور يساعد مسار الحبل على محاذاة مع زاوية الرصاص الفعلية، مما يقلل من الاتصال الجانبي الذي يمكن تجنبه في الحزمة ويدعم إعادة توجيه سلسة إلى أو بعيدًا عن معدات السحب والرصيف.

يتم تسويق هذا المنتج عادةً باعتبارها محركًا محركًا محركًا لـ 360 درجة. ومع ذلك ، فإن البيانات التقنية المقدمة تنص على حركة 90 درجة للحزمة ومدى رأس الدوران من ± 90 درجة.لذلك لا يتم ذكر دوران مستمر 360 درجة كما أكد في هذه الصفحة ويجب التحقق من ذلك ضد رسم الترتيب العام المعتمديغطّي نطاق الأبعاد قطرات الحبال السلكية من 20 إلى 76 مم؛ تعريف الحمل، وقيم قوة الكسر الخاصة بالنموذج، اتصال القاعدة، تعزيز سطح السفينة،يجب تأكيد نطاق التفتيش لكل مشروع.

مواصفات سريعة

• قطر الحبل السلكي المطبق: 20-76 ملم → تسعة أحجام مدرجة تدعم اختيار النموذج الأولي ومقارنة الرسوم.
• نطاق قوة الكسر المعلن: 32-200 MT → مصدر المصطلحات فقط ؛ لا يتم تقديمه على شكل SWL أو MBL أو حمولة الاختبار أو الحمولة المسموح بها دون جدول الحمولة المحدد للنموذج.
• بيانات الدوران: الشعاع 90 درجة + رأس الدوران ± 90 درجة → يدعم تغيير زوايا قيادة الحبل ؛ الدوران المستمر للرأس 360 درجة لا يزال يتعين تأكيده.
• الأبعاد الرئيسية: A، B، H، و Φ → تستخدم للتحقق من مساحة سطح السفينة وتنسيق رسومات GA؛ يتطلب التعريف الدقيق لـ Φ رسم المشروع.
• البناء: رأس الدوران، والحزمة، والعمود / الدبوس، وعصا الدعم، وقاعدة التثبيت → يجب تحديد ترتيب المحامل أو البوشينغ ووقف الدوران.
• خيارات المواد: الصلب C-Mn / الصلب المصبوب ، مع الفولاذ المقاوم للصدأ المناقشة كخيار للمشروع → يجب تأكيد الصفات الدقيقة وبناء المكونات قبل الاقتراح.
• معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر محل البوقسي كنظام مرجع → الطلاء النهائي يتبع مواصفات الحاوية أو رسم المشروع.
• تركيز التثبيت: مسار الحمولة المثبت على سطح السفينة → اتصال القاعدة ، والمساحة المفتوحة المحيطة ، والبنية الداعمة ، وتفاصيل اللحام أو المسامير تتطلب تأكيد حوض بناء السفن أو مكتب التصميم.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد نوع الحبل والقطر الاسمي. يتم تحديد الجدول المقدم من خلال قطر الحبل السلكي ؛ يجب تأكيد ملاءمة الحبل الاصطناعي أو سلسلة المرساة بشكل منفصل.

الخطوة الثانية: تأكيد أساس الحمل وتقديم الحبل الحد الأدنى لحمل كسر، الحمل التشغيلي المتوقع، عامل السلامة، وجبة السحب أو الرصيف.طلب جدول الحمل المحدد للنموذج لأن النطاق المعلن 32-200 MT لم يتم تعديله إلى أحجام الحبل الفردية.

الخطوة الثالثة: تأكيد غلاف الرصاص المطلوب للحبل. ذكر زوايا الرصاص الأفقية والعمودية وتحقق مما إذا كان المشروع يحتاج إلى حركة الرأس بنسبة 90 درجة، حركة الحبل بنسبة 90 درجة.أو دوران مستمر حقيقي 360 درجة.

الخطوة 4: تأكيد واجهة التثبيت: موقع سطح السفينة، بصمة القاعدة، ترتيب لحام أسفل أو مشبك أسفل، تعزيز سطح السفينة، الفضاء المحيط، والعلاقة مع الرافعة، خطاف الجر،أو غيرها من معدات التعامل مع الحبال.

الخطوة 5: تأكيد نوع المواد، ومتطلبات الخروط، ونوع المحامل أو البوشينغ، والختم، ونقاط التشحيم، ونظام الطلاء، ومتطلبات درجة الحرارة المنخفضة.وأي خيار من الفولاذ المقاوم للصدأ أو الفولاذ الخاص.

الخطوة 6: قدم الكمية، ونوع السفينة، ومتطلبات جمعية التصنيف، ونطاق التفتيش والشهادة، والرسوم العامة أو رسم التثبيت، والوجهة، وتاريخ التسليم المطلوب.

الهيكل

رأس تدوير. مقطوعة مقطوعة. عقدة عمود / دبوس. دعامة دعامة. ترتيب محمل أو غطاء للتأكيد. قاعدة تركيب السفينة. وقف الدوران وتسوية القفل للتأكيد.

التناوب، توجيه الحبال و مزايا التثبيت

• يمكن للرأس الدوار أن يتبع التغييرات في اتجاه قيادة الحبل ، مما يساعد على تقليل الحمل الجانبي الناجم عن إجبار الحبل من خلال محاذاة حبل ثابت.
• يمكن أن يقلل خروط الحبل المنسجمة بشكل صحيح ومن السطح السلس للتواصل مع الحبل من التجافف المحلي والتواصل غير المتكافئ. يجب تأكيد ملف الخروط لبناء الحبل السلكي المحدد والقطر.
• يجب أن تبقى حركات الدوران والحزمة حرة عبر غلاف التشغيل المعتمد. يجب التحقق من توقف الدوران والبنية المجاورة والمساحة المفتوحة للحبل على رسم ترتيب الوعاء.
• عجلة الحزمة، والحامل أو البوشينغ، والختم، ونقاط التشحيم هي مكونات حرجة الصيانة.يجب تأكيد تصميمها الدقيق وفترات الخدمة من رسم المورد المعتمد ودليل.
• يتم نقل حمولات الرأس العريض من خلال قاعدة التثبيت إلى هيكل سطح السفينة الداعم. يجب التحقق من تفاصيل تعزيز سطح السفينة أو لحام أو مشبك من قبل حوض بناء السفن أو مكتب تصميم السفينة.
• تتبع المواد، فحص الصب أو التصنيع، فحص الأبعاد، اختبار التجربة الجديدة، التحقق من الحمل،ويمكن ترتيب الشهادة في الصف وفقا لمدى المشروع المتفق عليه وإجراءات الموافقة.

سمات مخصصة

• نوع المنتج: قناة الرأس المتحركة → دليل الحبل متعدد الاتجاهات لترتيبات رصيف السفن والجذب.
• مقاس الحبل: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 ملم → اختر حسب جدول مقاس الحبل والرسوم المعتمدة.
• ترتيب الدوران: 90 درجة من الشق + رأس الدوران ± 90 درجة وفقًا للبيانات المقدمة → يجب تأكيد الدوران المستمر بـ 360 درجة.
• مدة الحمل: قوة الكسر 32-200 MT كما هو موفر → يتم طلب تعريف دقيق وعامل السلامة والقيم الحجم بحسب الحجم قبل اختيار الهندسة.
• المواد: الفولاذ C-Mn / الفولاذ المصبوب → يجب تأكيد الصف الدقيق ، نطاق الصب ، وأي مكونات مصنعة.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → الطلاء النهائي ، DFT ، اللون ، ونظام التعديل يتبع مواصفات المشروع.
• التثبيت: مثبتة على سطح السفينة → يجب أن يتطابق اتصال القاعدة والبنية الداعمة مع ترتيب السفينة ومسار الحمولة المعتمد.
• متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الاتفاق على شهادة الشركة المصنعة ، وشهادة المواد ، وشهادة الفئة ، وتقرير NDT ، وتفتيش الشهود قبل الاقتباس.

كيف يعمل

Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft، دعامة، وقاعدة التثبيت في هيكل سطح السفينة المعززة

التطبيقات

قوارب سحب. قوارب عمل. سفن هندسية. محطات سحب السفن. محطات رصيف مع تغيير زوايا قيادة الحبال. مشاريع بناء جديدة واستبدالها.

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على جمعية التصنيف.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

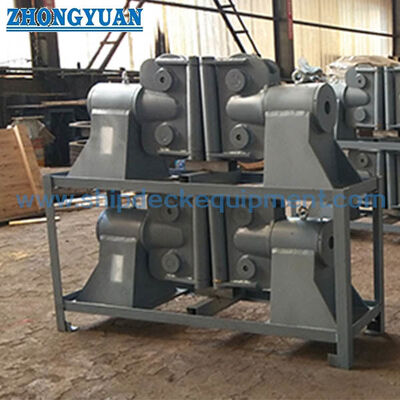

الرسم والصور

الأسئلة الشائعة

س1: هل يمنح هذا الدرج التناوب المستمر 360 درجة؟

ج1: لم يتم تأكيد ذلك من البيانات المقدمة. يتم تسويق المنتج على أنه محرك محرك 360 درجة ، في حين أن الحركة المذكورة هي 90 درجة و 90 درجة.توقفيجب تأكيد غلاف التشغيل على رسم GA المعتمد.

السؤال 2: هل يمكن استخدام نطاق قوة الكسر 32-200 MT كـ SWL العادلة؟

ج2: لا. المصطلح المقدم هو قوة الكسر ولا يتم توفير خريطة حجم بحجم أو عامل السلامة. لا ينبغي تحويله إلى SWL ، حبل MBL ، حمولة الاختبار ،أو الحمولة المسموح بها دون حساب المصنع، جدول الحمل، وأساس موافقة المشروع.

السؤال 3: ما هي معلومات الصيانة اللازمة لـ Fairlead الرأس الدوري؟

ج3: تأكيد حالة خروط الحزمة، والدوران الحر، وتآكل العمود والدبابيس، ونوع المحامل أو البوشينغ، وحالة الختم، ونقاط التشحيم، ومواصفات الدهون، ومواقف الدوران، واللحام الأساسي أو المسامير.وفترات الفحصيجب تضمين هذه التفاصيل في الدليل المعتمد أو ورقة بيانات المشروع.

الطلب

MOQ: 1 وحدة. التسليم: 3060 يوما. التخصيص متاح.

الأسئلة الشائعة

السؤال الأول: لماذا تستخدم الرصاص المتحرك؟
ج: لتلبية تغيير اتجاه الحبل وتقليل الحمل الجانبي.

س2: كيف تختار الحجم؟
الجواب: بناء على قطر الحبل وقوة الكسر.

س3: هل يمكن أن تدور بالكامل؟
ج: رأس الدوران يسمح بتدوير ± 90 درجة اعتمادا على التصميم.
