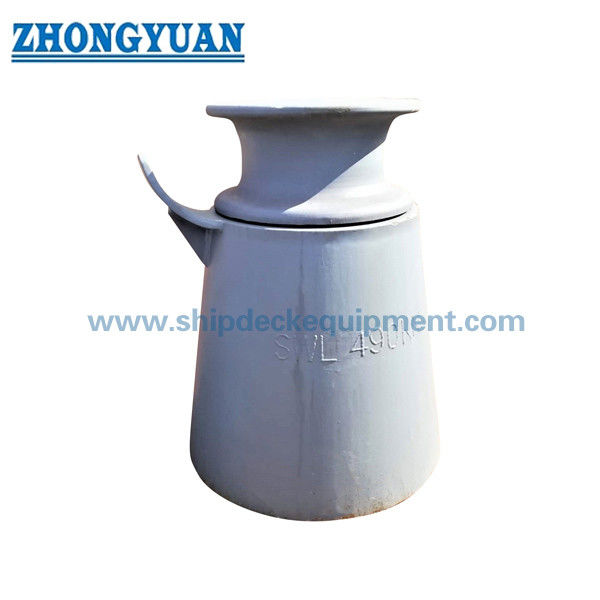

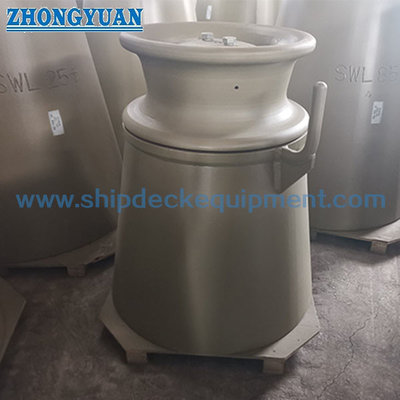

ISO 13776 سطح السفينة حامل الركيزة Fairlead | دليل حبل ذو بكرة واحدة لرسو السفن وقطرها
نظرة عامة على المنتج
إن أسطوانة قاعدة التمثال ISO 13776 على سطح السفينة عبارة عن أداة توجيه حبل ذات أسطوانة واحدة تستخدم على أسطح السفن حيث يحتاج خط الإرساء أو القطر إلى تغيير الاتجاه حول الأسطوانة العمودية. تساعد الأسطوانة الفولاذية الدوارة على توجيه مسار الحبل وتقليل التآكل المنزلق مقارنةً بسطح التلامس الثابت، بينما ينقل حامل القاعدة قوة رد فعل الحبل إلى هيكل السطح من خلال القاعدة الملحومة.
تم إعداد هذه الصفحة لمعيار ISO 13776 لروافع الأسطوانة ذات القاعدة ذات الأحجام الاسمية من 150 إلى 500 Dn وقيم SWL المرجعية من البيانات المقدمة. تشير بيانات المشروع المقدمة إلى بكرات فولاذية ISO 13776:2012 وISO 13755؛ تُظهر معلومات ISO عبر الإنترنت ISO 13776:2020 وISO 13755:2020 كإصدارات رسمية حالية، لذلك يجب تأكيد الإصدار القياسي المطلوب قبل عرض الأسعار النهائي والموافقة على الرسم ووضع علامة على المنتج.
مواصفات سريعة
- نوع المنتج: سطح السفينة قاعدة التمثال الأسطوانة Fairlead → دليل الأسطوانة العمودية الفردية لرسو السفن والتحكم في اتجاه حبل القطر.
- المعيار الفني: ISO 13776:2012 من البيانات المقدمة → يجب تأكيد إصدار المشروع لأن ISO 13776:2020 مدرج على الإنترنت باعتباره الإصدار الحالي.
- معيار الأسطوانة: الأسطوانة الفولاذية ISO 13755 → الأسطوانة من النوع A / B / C تؤثر على البعد d المحدد وواجهة الأسطوانة.
- نطاق الحجم الاسمي: Dn 150 إلى 500 مم → نطاق الاختيار الرئيسي لأعمدة عرض حامل سطح السفينة في الجدول المرفق.
- النطاق المرجعي لـ SWL: من 265 إلى 1942 كيلو نيوتن عند θ = 90° ومن 186 إلى 1373 كيلو نيوتن عند θ = 0° → قيم شد الحبل المرجعية من البيانات المقدمة، وليس قدرة الرفع.
- مرجع الارتفاع والوزن: H = 500 / 1000 / 1500 مم ← الأوزان المحسوبة هي كمرجعية وتستبعد الأسطوانة الفولاذية وفقًا للملاحظة المرفقة.
- خيارات المواد: الفولاذ عالي الشد، والفولاذ المقاوم للصدأ، والفولاذ المصبوب، والحديد الزهر العقدي ← يجب تأكيد درجة المادة النهائية وتخصيص الأجزاء قبل الإنتاج.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي، تشطيب مجلفن أو مصقول أو مخصص ← يجب أن يتبع الطلاء النهائي متطلبات تآكل المشروع وفحصه.
المعلمات التقنية الرئيسية
بيانات اختيار صفحة الويب الرئيسية لقاعدة الأسطوانة ذات قاعدة التمثال ISO 13776. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. إن قيم SWL هي قيم مرجعية من الجدول المرفق ويجب تأكيدها وفقًا لزاوية الحبل الفعلية وحالة التحميل وعلامات المنتج المتفق عليها.
| الاسم المميز | د1 | د2 | د النوع أ و ب | د النوع ج | ح | h1 | Z1 / Z2 |
| 150 | 220 | 230 | 71.5 | 81.5 | 200 | 100 | 8 / 5 |
| 200 | 288 | 300 | 93.5 | 102.5 | 200 | 100 | 10 / 6 |
| 250 | 357 | 370 | 113.5 | 119.5 | 200 | 100 | 11 / 6 |
| 300 | 417 | 430 | 128.5 | 130.5 | 225 | 125 | 12 / 6.5 |
| 350 | 472 | 490 | 145.5 | 152.5 | 225 | 125 | 15 / 8.5 |
| 400 | 540 | 560 | 154.5 | 164.5 | 250 | 150 | 17 / 9 |
| 450 | 600 | 620 | 167.5 | 179.5 | 250 | 150 | 20 / 10 |
| 500 | 655 | 680 | 178.5 | 195.5 | 250 | 150 | 23 / 11 |
مرجع SWL وبيانات الوزن المحسوبة. الوزن مرجعي فقط ولا يشمل الأسطوانة الفولاذية الموجودة على قاعدة التمثال.
| الاسم المميز | SWL θ = 90 درجة (كيلو نيوتن / طن) |
SWL θ = 0° (كيلو نيوتن / طن) |
الوزن ح = 500 (كجم) |
الوزن ح = 1000 (كجم) |
الوزن ح = 1500 (كجم) |
| 150 | 265 / 27 | 186 / 19 | 55 | 115 | 198 |
| 200 | 441 / 45 | 314 / 32 | 86 | 169 | 278 |
| 250 | 579 / 59 | 412 / 42 | 113 | 210 | 335 |
| 300 | 726 / 74 | 510 / 52 | 145 | 256 | 395 |
| 350 | 1040 / 106 | 736 / 75 | 201 | 358 | 552 |
| 400 | 1246 / 127 | 883 / 90 | 255 | 436 | 657 |
| 450 | 1599 / 163 | 1128 / 115 | 314 | 530 | 791 |
| 500 | 1942 / 198 | 1373 / 140 | 383 | 636 | 938 |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد الإصدار القياسي المطلوب: ISO 13776:2012 كما هو مقدم، أو الإصدار الحالي من ISO 13776، أو متطلبات الرسم الخاصة بالمشروع.
الخطوة 2: تأكيد نوع الأسطوانة العادلة A / B / C، والحجم الاسمي Dn 150 إلى 500، ونوع الأسطوانة ISO 13755 لأن البعد d يعتمد على نوع الأسطوانة الفولاذية المحددة.
الخطوة 3: تأكيد اتجاه الحبل، وزاوية الحبل النسبية θ، وعلامات SWL المطلوبة، وحالة التحميل الفعلية، وما إذا كان المنتج مستخدمًا للرسو أو توجيه خط القطر أو الاستبدال.
الخطوة 4: التأكد من ارتفاع حامل السطح H، وأساس السطح، وواجهة اللحام، وطول ساق اللحام، ومتطلبات اللحام المشطوف، والتعزيز، وخلوص التثبيت.
الخطوة 5: التأكد من درجة المواد للقاعدة والأسطوانة والعمود والجلبة والأجزاء ذات الصلة؛ تأكد أيضًا من المعالجة السطحية ونطاق NDT ومتطلبات الاختبار ومتطلبات الشهادة.
الخطوة 6: تقديم الكمية ونوع السفينة ورسم التثبيت ورسم مسار الحبل والصورة المرجعية إذا كانت متوفرة ووجهة التسليم ووقت التسليم المطلوب.
بناء
بكرة فولاذية واحدة ISO 13755 | سطح السفينة حامل قاعدة التمثال | رمح الأسطوانة وواجهة بوش | سطح الأسطوانة الملامس للحبل | قاعدة سطح ملحومة | منطقة ساق اللحام Z1 / Z2 | لحام مشطوب اختياري | متجر التمهيدي، المجلفن، المصقول، أو المعالجة السطحية المحددة
مزايا الرسو والقطر والهندسة
- يعمل تصميم القاعدة ذات الأسطوانة الواحدة على توجيه خط الإرساء أو القطر من خلال تغيير الاتجاه المتحكم فيه مع المساعدة في تقليل تآكل الحبل المنزلق على هياكل السطح الثابتة.
- يوفر توافق الأسطوانة ISO 13755 أساسًا واضحًا لاختيار أبعاد واجهة الأسطوانة من النوع A / B / C، وخاصة البعد d المدرج في الجدول المرفق.
- يتم فصل قيم SWL بحالة زاوية الحبل، مما يساعد المشتري على تجنب التعامل مع قيمة حمل واحدة باعتبارها عالمية لجميع زوايا الرصاص وترتيبات السطح.
- يؤثر اختيار ارتفاع حامل السطح على ارتفاع سلك الحبل، وخلوص السطح، والوصول إلى الصيانة، وتخطيط التثبيت حول معدات الإرساء أو القطر.
- يتم توفير قيم أرجل اللحام Z1 وZ2 للتصميم الأولي ومرجع عرض الأسعار؛ يجب أن تتبع تفاصيل اللحام الفعلية والشطب وتعزيز السطح الرسم المعتمد.
- يساعد سطح الأسطوانة الأملس ومحاذاة العمود الصحيحة والواجهة المناسبة للجلبة/المحمل على تدوير الأسطوانة بالحبل وتقليل التآكل المحلي غير الضروري.
- يمكن ترتيب أعمال الصب واللحام والتصنيع الآلي والاختبار غير الإتلافي ومعالجة الأسطح ونطاق الشهادة وفقًا لمتطلبات الطلب وخطة الفحص وإجراءات الموافقة على الفئة.
- تتجنب الصفحة وصف الرصاص العادل بأنه جهاز رفع؛ إنه حبل توجيه مناسب لترتيبات رسو السفن وقطرها.
السمات المخصصة
- المعيار: ISO 13776:2012 من البيانات المقدمة → تأكيد ما إذا كان المشروع يتطلب الإصدار المرفق أو الإصدار الحالي ISO 13776.
- نوع المنتج: سطح السفينة قاعدة التمثال الأسطوانة Fairlead → دليل حبل عمودي أحادي الأسطوانة مثبت على هياكل سطح السفينة.
- الحجم الاسمي: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → حدد وفقًا لترتيب الحبل ومرجع SWL ومتطلبات الرسم.
- نوع الأسطوانة: النوع A / B / C وفقًا لبكرات الصلب ISO 13755 → يؤثر على واجهة الأسطوانة والبعد d.
- مرجع SWL: 265–1942 كيلو نيوتن عند θ = 90° و186–1373 كيلو نيوتن عند θ = 0° → يجب الاتفاق على العلامات النهائية بين المستخدم والشركة المصنعة وفقًا لحالة التحميل الفعلية.
- الوزن المحسوب: الارتفاع = 500 / 1000 / 1500 مم القيم المرجعية → الملاحظة المرفقة تنص على أن الوزن لا يشمل الأسطوانة الفولاذية.
- المواد: الفولاذ عالي الشد / الفولاذ المقاوم للصدأ / الفولاذ المصبوب / الحديد الزهر العقدي → يجب تأكيد درجة المادة الدقيقة ونطاق الشهادة.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي / مجلفن / مصقول / مخصص ← نظام الحماية النهائي يتبع متطلبات المشروع.
- متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة وشهادة المواد وشهادة الصانع وفحص الشهود قبل عرض الأسعار.
كيف يعمل
يقترب خط الإرساء أو القطر من قاعدة التمثال ← يتحمل الحبل ضد الأسطوانة الفولاذية المفردة ← تدور الأسطوانة وتغير اتجاه الحبل ← يتم نقل قوة التفاعل من خلال القاعدة والقاعدة الملحومة إلى هيكل السطح ← تتبع علامات SWL النهائية وفحصها حالة التحميل المتفق عليها ومتطلبات المشروع
التطبيقات
محطات رسو السفن على سطح السفينة | مواضع توجيه خط القطر | زوارق القطر | زوارق العمل | سفن الشحن | ناقلات | ناقلات البضائع السائبة | سفن الدعم البحرية عند تحديدها بالرسم | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س1: هل تعتبر SWL في جدول ISO 13776 قدرة رفع؟
A1: لا. إن قيم SWL المقدمة هي القيم المرجعية القصوى لشد الحبل المطبق لظروف انحراف حبل القاعدة. لا ينبغي إعادة كتابتها كسعة رفع، أو MBL، أو حمل إثبات، أو حمل اختبار.
س2: كيف يجب تحديد حجم Dn الصحيح؟
A2: حدد Dn وفقًا لرسم الوعاء، وزاوية سلك الحبل، وعلامات SWL المطلوبة، وارتفاع حامل السطح، ونوع الأسطوانة، ومساحة التثبيت، وقوة الأساس، ومتطلبات الشهادة. الجدول مخصص للاختيار الأولي وتأكيد عرض الأسعار.
س3: هل يجب أن تستخدم الصفحة ISO 13776:2012 أو ISO 13776:2020؟
ج3: تشير البيانات المقدمة إلى ISO 13776:2012، بينما تسرد معلومات ISO عبر الإنترنت ISO 13776:2020 باعتباره الإصدار الرسمي الحالي. يجب تأكيد الإصدار المستخدم لعرض الأسعار والموافقة على الرسم ووضع العلامات مع حوض بناء السفن أو المالك أو المجتمع الطبقي.
|
الحجم الاسمي الاسم المميز |
د1 |
د2 |
د |
ح |
h1 |
t1 |
t2 |
t3 |
طول ساق اللحام | ||||||||
| النوع أ و ب | النوع ج | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
الحجم الاسمي الاسم المميز |
SWL |
الوزن المحسوب (كجم) (للإشارة فقط) |
|||||||||||||||
| θ=90 درجة | θ=00 | ||||||||||||||||
| (كن) | (طن) | (كيلو نيوتن) | (طن) | ح = 500 | ح = 1000 | ح = 1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
يتوفر اللحام مع الشطب بناءً على نفس حجم/قوة اللحام b θ هي الزاوية النسبية للحبال على قاعدة التمثال (راجع الملحق أ) c SWL 1s هو الحد الأقصى لشد الحبل المطبق على أساس 90 درجة (θ = 90 درجة) و180 درجة (θ = 0 درجة) انحراف اتجاه الحبل بواسطة قاعدة التمثال. SWLs المبينة في الجدول هي للإشارة فقط. يمكن تعديل "SWL" وفقًا لظروف التحميل الفعلية، ويجب أن تكون العلامة الفعلية وفقًا للاتفاق بين المستخدم والشركة المصنعة. د الوزن المحسوب هو كمرجع باستثناء الأسطوانة الفولاذية الموجودة على قاعدة التمثال. يتم تحديد ذلك بناءً على نوع الأسطوانة الفولاذية (النوع A والنوع C) كما هو محدد في ISO 13755 الأسطوانات الفولاذية |
|||||||||||||||||
رسم ISO 13776 لمعدات سحب السفن ذات قاعدة الركيزة على سطح السفينة
