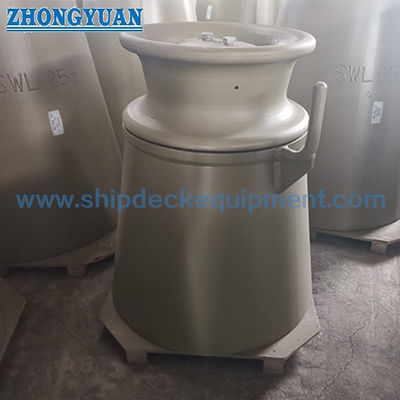

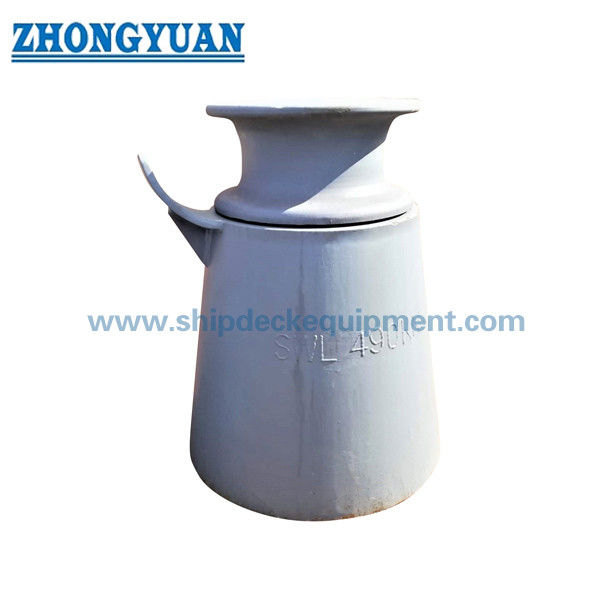

إيزو 13776 قاعدة القيادة على سطح السفينة قاعدة القيادة على سطح السفينة
لمحة عامة عن المنتج
قاعدة ISO 13776 على سطح السفينة هي عبارة عن جهاز توجيه حبل من عجلة واحدة يستخدم على سطح السفينة حيث يحتاج خط الرفع أو الجر إلى تغيير الاتجاه حول عجلة عمودية.يساعد عجلة الفولاذ الدوارة في توجيه مسار الحبل وتقليل جفاف الانزلاق مقارنة بسطح اتصال ثابت، في حين أن ركيزة القاعدة تنقل قوة رد فعل الحبل إلى هيكل سطح السفينة من خلال القاعدة المطاطية.
تم تحضير هذه الصفحة لمعايير ISO 13776 للأسطوانات الدوارة ذات الأحجام الاسمية Dn 150 إلى 500 وقيم SWL المرجعية من البيانات المقدمة. تقول بيانات المشروع المقدمة ISO 13776:أسطوانات الصلب 2012 و ISO 13755؛ يظهر معلومات ISO عبر الإنترنت أن ISO 13776:2020 و ISO 13755:2020 هي الطبعات الرسمية الحالية ، لذلك يجب تأكيد الطبعة القياسية المطلوبة قبل الاقتباس النهائي ، والتصديق على الرسم ،وتسمية المنتج.
مواصفات سريعة
- نوع المنتج: منصة سطح السفينة قاعدة عجلة العجلة → دليل عجلة عمودي واحد للتحكم في اتجاه رسوب السفينة والسحب.
- المعيار الفني: ISO 13776:2012 من البيانات المقدمة → يجب تأكيد إصدار المشروع لأن ISO 13776:2020 مدرجة على الإنترنت كإصدار الحالي.
- معيار الدوار: ISO 13755 الدوار الصلب → الدوار نوع A / B / C يؤثر على البعد d المحدد وواجهة الدوار.
- نطاق الحجم الاسمي: Dn 150 إلى 500 ملم → نطاق الاختيار الرئيسي للقوائم العادلة على سطح السفينة في الجدول المقدم.
- نطاق مرجعية SWL: 265 إلى 1942 kN عند θ = 90 ° و 186 إلى 1373 kN عند θ = 0 ° → قيم تشنج الحبل المرجعية من البيانات المقدمة ، وليس القدرة على الرفع.
- الإشارة إلى الارتفاع والوزن: H = 500 / 1000 / 1500 ملم → الوزن المحسوب هو للإشارة ويستثني عجلة الصلب وفقا للملاحظة المرفقة.
- خيارات المواد: الفولاذ عالية شدة، الفولاذ المقاوم للصدأ، الصلب الصلب، والحديد الصلب العقدة → يجب تأكيد درجة المواد النهائية وتخصيص الجزء قبل الإنتاج.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، المغلفة ، الملمع ، أو المخصصة النهاية → يجب أن تتبع الطلاء النهائي متطلبات التآكل والفحص للمشروع.
المعلمات التقنية الرئيسية
|
الحجم الاسمي Dn |
D1 |
D2 |
د |
h |
h1 |
t1 |
t2 |
t3 |
طول ساق اللحام | ||||||||
| النوع A & B | النوع C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
الحجم الاسمي Dn |
SWL |
الوزن المحسوب (كيلوغرام) (للمراجعة فقط) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (طن) | (kN) | (طن) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a التلحم مع التشنج متاح على أساس نفس حجم التلحيم / القوة b θ هي الزاوية النسبية للحبال على القاعدة (ارجع إلى المرفق A) c SWL 1s الحد الأقصى لتوتر الحبل المطبق على أساس 90 درجة (θ = 90 درجة) و 180 درجة (θ = 0 درجة) انحناء اتجاه الحبل بواسطة القاعدة العادلة. المخططات الموضحة في الجدول هي للإشارة فقط. "SWL" يمكن تعديلها اعتمادًا على ظروف التحميل الفعلية ، ويجب أن تكون العلامة الفعلية وفقًا لاتفاق بين المستخدم والشركة المصنعة. d الوزن المحسوب هو للمرجع باستثناء عجلة الصلب على القاعدة العادلة. e d يجب أن يقرر يعتمد على نوع عجلة الفولاذ (النوع A & B ونوع C كما هو محدد في ISO 13755 عجلات الفولاذ |
|||||||||||||||||
دليل الاختيار والتحقيق
الخطوة 1: تأكيد الطبعة القياسية المطلوبة: ISO 13776:2012 كما تم توفيرها ، الطبعة الحالية من ISO 13776 ، أو متطلبات الرسم المحددة للمشروع.
الخطوة الثانية: تأكيد نوع الرصاص الصلب A / B / C ، الحجم الاسمي Dn 150 إلى 500 ، ونوع عجلة ISO 13755 لأن البعد d يعتمد على نوع عجلة الصلب المختار.
الخطوة الثالثة: تأكيد اتجاه الحبل، زاوية الحبل النسبية θ، وضع علامة SWL المطلوبة، حالة التحميل الفعلية، وما إذا كان المنتج يستخدم للربط، توجيه خط السحب، أو استبدال.
الخطوة 4: تأكيد ارتفاع منصة سطح السفينة H ، أساس سطح السفينة ، واجهة اللحام ، طول ساق اللحام ، متطلبات اللحام المزدوج ، والتعزيز ، ومساحة التثبيت.
الخطوة 5: تأكيد درجة المواد للأسطوانة والمرور والعمود والشجرة والأجزاء ذات الصلة ؛ تأكيد أيضًا معالجة السطح ونطاق NDT ومتطلبات الاختبار ومتطلبات الشهادة.
الخطوة 6: قدم الكمية ونوع السفينة ورسم التثبيت ورسم مسار الحبل وصورة مرجعية إذا كانت متوفرة ووجهة التسليم والوقت المطلوب للتسليم.
الهيكل
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primerالمعالجة السطحية المصقولة أو الملمعة أو المحددة
المزايا المتمثلة في الرصيف والجذب والهندسة
- تصميم القاعدة ذو الدوال الواحد يوجه خط الرفع أو سحب من خلال تغيير الاتجاه المتحكم به مع المساعدة في الحد من جفاف الزحف الحبل على هياكل سطح ثابتة.
- توفر متطابقة ISO 13755 أساسًا واضحًا لاختيار أبعاد واجهة الدوال من النوع A / B / C ، وخاصة الأبعاد d المدرجة في الجدول المرفق.
- يتم فصل قيم SWL عن طريق حالة زاوية الحبل ، مما يساعد المشتري على تجنب التعامل مع قيمة حمولة واحدة على أنها عالمية لجميع زوايا القيادة وتخطيطات سطح السفينة.
- يؤثر اختيار ارتفاع الوقوف على سطح السفينة على ارتفاع رصاص الحبل ، والمساحة المطهرة على سطح السفينة ، وإمكانية الوصول إلى الصيانة ، وتخطيط التثبيت حول معدات الرفع أو الجر.
- يتم توفير قيم ساق الصلان Z1 و Z2 كمرجع للتصميم الأولي والاقتباسات؛ يجب أن تتبع تفاصيل اللحام الفعلية، والشفرة، وتعزيز سطح السفينة الرسمة المعتمدة.
- سطح الدوار السلس، وتوجيه العمود الصحيح، والواجهة المناسبة بين الشجيرات والحاملات تساعد على تدوير الدوار مع الحبل وتقليل التآكل المحلي غير الضروري.
- يمكن ترتيب الصب واللحام والمعالجة والتجربة غير الملموسة ومعالجة السطح ونطاق الشهادة وفقًا لمتطلبات الطلب وخطة التفتيش وإجراءات الموافقة على الفئة.
- تتجنب الصفحة وصف القيادة العادلة بأنها جهاز رفع؛ إنها حبل توجيه مناسب لتجهيزات رسوب السفن وخط الجر.
سمات مخصصة
- المعيار: ISO 13776:2012 من البيانات المقدمة → تأكيد ما إذا كان المشروع يتطلب الإصدار المقدم أو الإصدار الحالي من ISO 13776.
- نوع المنتج: قاعدة ركيزة على سطح السفينة → مرشد حبل أرضي عمودي من عجلة واحدة مثبت على هياكل سطح السفينة.
- الحجم الاسمي: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → اختر حسب ترتيب الحبل ، مرجع SWL ، ومتطلبات الرسم.
- نوع الدوار: النوع A / B / C وفقًا لمعيار ISO 13755 الدوارات الصلبة → تؤثر على واجهة الدوار وبعد d.
- مرجعية SWL: 2651942 kN عند θ = 90° و 1861373 kN عند θ = 0° → يجب الاتفاق على العلامة النهائية بين المستخدم والمصنع وفقًا لظروف الحمل الفعلية.
- الوزن المحسوب: H = 500 / 1000 / 1500 mm القيم المرجعية → الملاحظة المرفقة تنص على أن الوزن لا يتضمن عجلة الصلب.
- المواد: الفولاذ عالية الجاذبية / الفولاذ المقاوم للصدأ / الصلب المصبوب / الحديد المصبوب العقدة → يجب تأكيد نوع المواد الدقيق ونطاق الشهادة.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل البوقسي / مصقول / مطلي / مخصص → نظام الحماية النهائية يتبع متطلبات المشروع.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة وشهادة المواد وشهادة المصنع وتفتيش الشهود قبل الاقتراح.
كيف يعمل
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
التطبيقات
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: هل SWL في جدول ISO 13776 هي قدرة رفع؟
ج1: لا. قيم SWL المقدمة هي القيم المرجعية لأقصى حد ممكن لتوتر الحبل في ظروف الانحناء في الحبل. لا ينبغي إعادة كتابتها على أنها قدرة رفع، MBL،الحمل الدليلأو حمولة الاختبار.
س2: كيف يجب اختيار حجم Dn الصحيح؟
A2: حدد Dn وفقًا لرسم السفينة، و زاوية قيادة الحبل، و علامة SWL المطلوبة، و ارتفاع منصة سطح السفينة، ونوع الدوار، و مساحة التثبيت، و قوة الأساس، و متطلبات الشهادة.الجدول هو للاختيار الأولي وتأكيد العرض.
السؤال 3: هل يجب على الصفحة استخدام ISO 13776:2012 أو ISO 13776:2020?
A3: البيانات المقدمة تقول ISO 13776:2012، في حين أن معلومات ISO عبر الإنترنت تدرج ISO 13776:2020 باعتبارها الطبعة الرسمية الحالية. يجب تأكيد الطبعة المستخدمة للاقتباسات والموافقة على الرسومات والعلامات مع حوض بناء السفن والمالك ،أو المجتمع الطبقي.
