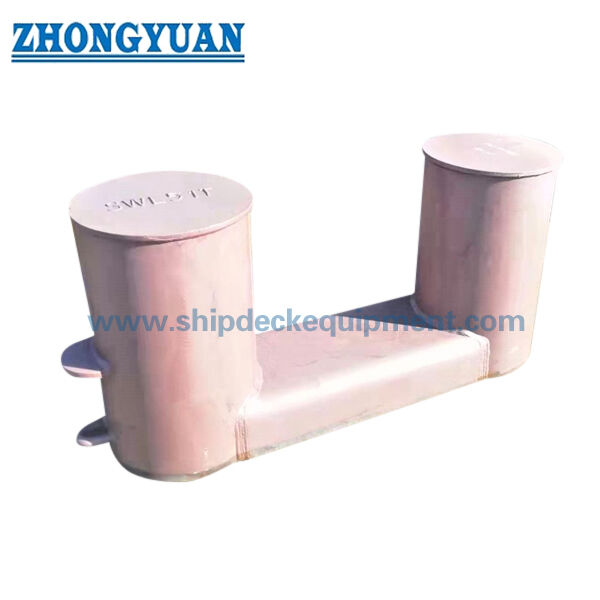

الصلب المطاوئ المزدوج مع الصفيحة القاعدية المدمجة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني:: | آيزو 13795:2020؛ | نطاق SWL:: | 98-1893 كيلو نيوتن (السحب)، 54 كيلو نيوتن - 1401 كيلو نيوتن (استخدام حبل واحد)؛ 49-948 كيلو نيوتن (ا |
|---|---|---|---|
| وزن:: | 29 إلى 1391 كجم؛ | الأقطار الاسمية:: | 150 إلى 600 ملم؛ |
| المعالجة السطحية:: | الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي ، الملمع ، المسالج ، المعالجة السطحية المخصص | شهادات التصنيف:: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| إبراز: | Bitt Bollard الملحوم,نوع A Double Bitt Bollard,ISO 13795 لمعدات سحب السفن |
||
منتوج وصف
الصلب المطاوئ المزدوج مع الصفيحة القاعدية المدمجة
لمحة عامة عن المنتج
الصلب الملحوم من النوع أ ISO 13795 هو عبارة عن عتبة سطحية صغيرة القاعدة تستخدم في ترتيبات ترسانة السفن والجذب.يتم تثبيتها على أساس سطح السفينة المعززة ويتم اختياره مع خطة رصيف السفينة وجذبها، اتجاه قيادة الحبل، استخدام حبل واحد / حبلين، ترتيب الجذب العين-التواء، تفاصيل لحام سطح السفينة، ومتطلبات التصنيف.
تم إعداد هذه الصفحة للصلب المطاطي من النوع A مع لوحة قاعدة مضغوطة وفقًا لبيانات المنتج ISO 13795:2020 المقدمة. يستخدم الهيكل عمودين من الصلب المطاطي ، لوحة قاعدة مضغوطة,زعانف للحفاظ على خط الرفع أو سحب منخفضة قدر الإمكان ، ولوحة العين لربط حبل أو سلسلة إيقاف. يغطى الجدول المقدم الأحجام الاسمية من 150 إلى 600 ،مع إصدارات A / B لعدة أحجاميجب تأكيد علامة SWL النهائية وتعزيز سطح السفينة وتفاصيل اللحام ونطاق الشهادة وفقًا لرسم المشروع وإجراءات الفئة.
مواصفات سريعة
- نوع المنتج: الصلب المطاوئ المزدوج البارت بولارد → الإرساء على سطح السفينة والإرساء على سطح السفينة.
- المعيار والنوع: ISO 13795:2020 النوع A → الصلب المشدد الصلب الصلب الصلب الصلب الصلب
- نطاق الحجم الاسمي: Dn 150 إلى Dn 600 → يعتمد الاختيار على SWL ومساحة سطح السفينة وتخطيط الحبل ورسم السفينة.
- نطاق SWL من البيانات المقدمة: 54 ′′1401 kN للاستخدام في ربط حبل واحد ، 49 ′′948 kN للاستخدام في ربط حبلين ،و 98 ′′1893 كين لاستخدام السحب → يجب أن تتبع العلامة النهائية حالة التحميل الفعلية واتفاق المستخدم والمصنع.
- الهيكل: اثنين من أعمدة الفولاذ المطاطية ، لوحة قاعدة مضغوطة ، زعانف التحكم في الحبل ، ولوحة العين الوقائية → مناسبة للتحكم في الارتباط والتعامل مع خطوط السحب.
- أساس المواد: لوحة فولاذية قابلة لللحام / أنبوب فولاذي مع نقطة تسرب لا تقل عن 235 N / mm2 أو ما يعادلها → يجب تأكيد الصف النهائي ونطاق شهادة المواد.
- المعالجة السطحية: Sa 2.5 تنفجرة + طبقة واحدة من البرايمر محل الايبوكسي، مصقولة، مطلية، أو تخصيص النهاية → الطلاء النهائي يتبع مواصفات الطلاء وعاء.
- نطاق الوزن المحسوب: 29 إلى 1391 كجم من البيانات المقدمة → مفيدة لتخطيط أسس سطح السفينة والتعامل معها والتعبئة وتقدير الشحن.
المعلمات التقنية الرئيسية
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
دليل الاختيار والتحقيق
الخطوة الأولى: تأكيد الصفحة الصلبة المطاوئة من النوع أ أيزو 13795 مع لوحة قاعدة مضغوطة والحجم الاسمي المطلوب من Dn 150 إلى Dn 600
الخطوة الثانية: تأكد ما إذا كان يتم استخدام القوس للربط أو الجر أو كليهما ؛ حدد استخدام ربط حبل واحد ، أو استخدام ربط حبلين ، أو ترتيب ربط العين.
الخطوة الثالثة: تأكيد الحد الأدنى المطلوب للسلسلة، الزاوية الفعلية لقيادة الحبل، نوع الحبل، قطر الحبل، تخطيط الدرج، وما إذا كان اختيار المتغير A / B مطلوبًا للحجم الاسمي.
الخطوة الرابعة: تأكيد أساس سطح السفينة، وتعزيز سطح السفينة، وساق اللحام، ومساحة التثبيت، وما إذا كانت الزعانف ولوحة العين الوقائية تتطابق مع ترتيب حوض بناء السفن.
الخطوة 5: تأكيد درجة المواد ، أنبوب الفولاذ أو طريق البريد المصنوع من الصفيحة ، معالجة السطح ، نطاق NDT / التفتيش ، متطلبات الشهادة ، ومتطلبات شهود الفئة قبل الاقتباس.
الخطوة 6: قدم الكمية، ونوع السفينة، وموقع التطبيق، ورسم GA أو رسم ترتيب سطح السفينة، وجهة التسليم، والوقت المطلوب للتسليم، وصور مرجعية إذا كانت متاحة.
الهيكل
Double welded steel posts | Compact base plate | Rope-control fins | Stopping-off eye plate | Deck welding interface | Weldable steel plate / steel tube post | Smooth rope-contact edges | Shop primer or specified surface treatment
مزايا الإرسال والجذب والتصنيع
- يوفر ترتيب البيت المزدوج تركيبًا عمليًا للسطح لشكل ثمانية من إيقاف المرسى والربط العين-الربط عندما يحدد رسم السفينة ISO 13795 النوع A.
- تساعد لوحة القاعدة المدمجة على تركيب الدرج في محطات رصيف سطح السفينة حيث يجب النظر في مساحة سطح السفينة المتاحة والمكونات المحيطة بها معًا.
- يتم استخدام الزعانف للحفاظ على الحبل منخفضًا قدر الإمكان على الصمام ، مما يساعد في تقليل حمل الانحناء المطبق على أعمدة الصمام تحت ترتيب الحبل المحدد.
- توفر لوحة العين الموقوفة نقطة محددة لربط حبل أو سلسلة الوقوف ، مع مراعاة إجراءات التشغيل المعتمدة للسفن.
- تؤثر متغيرات الحجم A / B على سمك الجدار وطول ساق اللحام و SWL والوزن المحسوب ؛ يجب أن يتبع اختيار المتغير أساس حمولة المشروع ورسم الوعاء.
- تتطلب البناءات الصلبة المطاومة قطعًا ومشكلة أو إعداد الأنابيب ، والتكييف ، واللحام ، وتفتيش اللحام ، والتحقق من الأبعاد حول الصفيحة الأساسية والتحولات.
- يجب فحص تفاصيل أسس سطح السفينة وحلزاتها من قبل حوض بناء السفن أو مكتب التصميم لأن حمولات الارتكاز والجذب يتم نقلها من خلال أعمدة البولاردات ، واللوحة القاعدية المدمجة ، واللحام ،وبنية سطح السفينة المحلية.
- يجب الاتفاق على علامة SWL وفقًا لحالة الحمل الفعلية وتخطيط الحبل واتفاقية المصنع والمستخدم ؛ لا ينبغي استبدالها بـ MBL ، حمولة دليل ،أو صياغة حمولة الاختبار دون موافقة.
سمات مخصصة
- المعيار: ISO 13795:2020 → لاستخدامها عندما تتطلب مواصفات حوض بناء السفن أو المالكات الصلبة المطاوئة للسفن البحرية.
- النوع: لوحة القاعدة المدمجة من النوع A → مناسبة عندما يحدد رسم الوعاء تشكيل الصلب المطاوئ مع القاعدة المدمجة.
- الحجم الاسمي: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → اختر حسب SWL ، ترتيب الحبل ، ومساحة سطح السفينة.
- الاستخدام في الرصيف: يتم سرد قيم SWL للحبل الواحد والحبلين بشكل منفصل → لا تخلط هذه مع SWL السحب أو حمالة كسر الحبل.
- استخدام السحب: يخضع SWL للجذب لظروف التحميل الفعلية واتفاقية العلامة النهائية → يجب تأكيد قيم الصف التفصيلي من المعيار الرسمي أو رسم المشروع.
- المواد: الفولاذ عالية الجاذبية أو الخيار الفولاذ المقاوم للصدأ → يجب تأكيد الصفحة / الصفحة الأنابيب الدقيقة ، وقوة الانسحاب ، ومتطلبات الشهادة قبل الإنتاج.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل البوقسي / مصقول / مطلي / مخصصة → النهاية النهائية تتبع بيئة التآكل وتفاصيل طلاء الوعاء.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الاتفاق على شهادة الفئة وشهادة المصنع وشهادة المواد وتفتيش الشهود قبل الإنتاج.
كيف يعمل
Mooring or towing line approaches the bollard → Rope is arranged in figure-of-eight belay or towing eye-splice connection → Fins help keep the line low on the post → Load is transferred through the welded posts، الصفيحة القاعدية المدمجة والحوائط والهيكل المقوى للسطح → يتم إكمال علامة SWL والفحص والطلاء وفقًا لمتطلبات المشروع
التطبيقات
السفن البحرية. سفن الشحن. ناقلات البضائع. ناقلات. سفن الحاويات. قوارب السحب. قوارب العمل. محطات رصيف السفن. ترتيبات سحب السفن. مشاريع البناء الجديد والإستبدال.
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

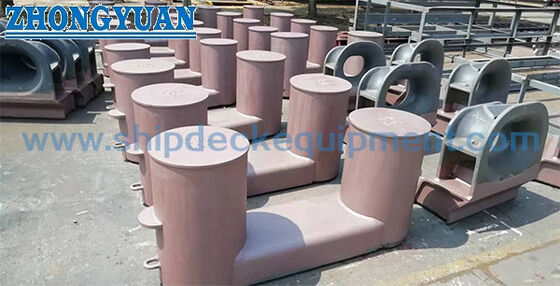

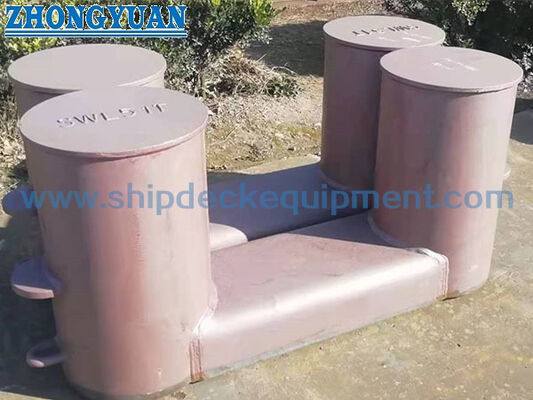

الرسم والصور
الأسئلة الشائعة
السؤال 1: هل الصيغة ISO 13795 من نوع A مناسبة لكل من الارتباط والسحب؟
ج1: نعم، بيانات المنتج المقدمة تفصل بين قيم SWL لغرض الرفع والغرض من السحب. يجب أن يتبع الاستخدام الفعلي ترتيب السفينة، وطريقة توصيل الحبل، وأساس سطح السفينة،والعلامة النهائية لـ SWL المتفق عليها للمشروع.
س2: ما هو الفرق بين استخدام الحبل الواحد، واستخدام الحبلين، واستخدام السحب؟
ج2: استخدام الحبل الواحد والحبلين يشير إلى ترتيبات الحبل ذات الشكل الثامن لغرض الرفع. استخدام السحب يشير إلى ترتيب العين السحب. لا ينبغي خلط حالات الحمل هذه ،وينبغي اختيار SWL الصحيحة وفقا لرسم المشروع وظروف التشغيل.
س3: ما هي المعلومات اللازمة قبل الاقتباس؟
A3: تأكيد ISO 13795 النوع A ، الحجم الاسمي والمتغير A / B ، حالة حمولة الرفع أو السحب ، SWL المطلوبة ، نوع المواد ، علاج السطح ، الكمية ، متطلبات الشهادة ، رسم ترتيب سطح السفينة ،وجهة التسليم، والوقت المطلوب للتسليم.
