مرابط فولاذية ملحومة مرابط فولاذية مزدوجة ذات قاعدة عريضة | ISO 13795 النوع B لتثبيت السفن والسحب

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan Marine Equipmen
إصدار الشهادات: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
رقم الموديل: قياسي أو مخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Based on quotation
تفاصيل التغليف: تصدير البليت القياسية أو التعبئة المخصصة
وقت التسليم: بناء على متطلبات المشروع
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: إنتاج مخصص على أساس متطلبات المشروع
افضل سعر اتصل

معلومات تفصيلية
معيار:: آيزو 13795:2020؛ نطاق SWL:: 54KN- 1401KN (استخدام حبل واحد)؛ 49-948KN (استخدام حبلين)؛ 383-15539KN (قطر)
مواد:: الفولاذ عالي الشد، الفولاذ المقاوم للصدأ، يمكنه أيضًا توفير فولاذ خاص لكسر الجليد. الأقطار الاسمية:: 150 إلى 600 مم؛
وزن:: 29 إلى 1391 كجم؛ المعالجة السطحية:: الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي ، الملمع ، المسالج ، المعالجة السطحية المخصص
شهادات التصنيف:: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ.
إبراز:

حاجز إرساء بحري من النوع B

,

ISO 13795: 2012 حاجز رسو بحري

,

ISO 13795 لمعدات سحب السفن

منتوج وصف

مرابط فولاذية ملحومة مزدوجة ذات قاعدة عريضة | ISO 13795 النوع B لربط السفن والسحب



نظرة عامة على المنتج

مرابط فولاذية ملحومة من النوع B وفقًا للمعيار ISO 13795 هي تجهيزات مزدوجة على متن السفينة ذات قاعدة عريضة للربط وترتيبات السحب المعتمدة. يتم لحامها بسطح السفينة أو بأساس هندسي، حيث تستقبل الأذرع المزدوجة قوة الحبل وتنقل الواجهة الموسعة للقاعدة رد الفعل الناتج إلى هيكل السفينة المقوى.

تغطي النطاقات المقدمة الأحجام الاسمية من 150 إلى 600، بما في ذلك متغيرات السعة A و B في عدة أقطار أذرع شائعة. يجب أن يميز الاختيار بين الربط بشكل الرقم ثمانية باستخدام حبل واحد أو حبلين وبين السحب بترتيب وصلة عين. قيم SWL المدرجة هي قيم مرجعية من البيانات المقدمة؛ يجب أن يتبع تحديد الحمل النهائي، وتقوية السطح، وتفاصيل اللحام، وترتيب الحبل، ونطاق الشهادة الرسم المعتمد للسفينة ومتطلبات المشروع.



مواصفات سريعة

  • نوع المنتج: مرابط فولاذية ملحومة مزدوجة ذات قاعدة عريضة → بصمة لحام أكبر على السطح لربط السفن ومحطات السحب المعتمدة للمشروع.
  • المعيار والنوع: ISO 13795:2020 النوع B → مرجع لهندسة النوع B، وتسمية الحجم الاسمي، وتفاصيل اللحام، وأعمدة SWL منفصلة للربط / السحب.
  • نطاق الحجم الاسمي: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → تشير اللاحقات A و B إلى إنشاءات سعة مختلفة بنفس القطر الاسمي.
  • SWL الربط، استخدام حبل واحد: 54 إلى 1,401 كيلو نيوتن → ينطبق على حالة الربط بشكل الرقم ثمانية بحبل واحد المذكورة في الجدول القياسي المقدم.
  • SWL الربط، استخدام حبلين: 49 إلى 948 كيلو نيوتن → استخدم العمود المخصص للحبلين؛ يجب عدم جمع القيم أو استبدالها بتصنيف الحبل الواحد.
  • SWL السحب: 98 إلى 1,893 كيلو نيوتن → حالة سحب منفصلة بترتيب وصلة عين تتطلب تأكيد اتجاه السحب، والحمل الديناميكي، والأساس، وترتيب السفينة المعتمد.
  • التركيب: قاعدة عريضة ملحومة بالسطح → يجب تأكيد سمك السطح المحلي، والهيكل الداعم، وإجراء اللحام، واتجاه الحمل، وإمكانية الوصول للفحص قبل الإنتاج.
  • المواد والتشطيب: فولاذ بناء سفن قابل للحام مع تفجير Sa 2.5 وطلاء أساسي إيبوكسي في المصنع كمرجع → الفولاذ المقاوم للصدأ، فولاذ درجات الحرارة المنخفضة، الجلفنة، أو الطلاء الخاص يتطلب تأكيدًا خاصًا بالمشروع.

المعلمات الفنية الرئيسية

الحجم الاسمي

Dn

 D1 D2 H1 H2 h1 h2 b L L1 E t t1 t2 R
150 165,2 185 320 80 62 70 225 400 670 145 8,0 8 6 40
200 216,3 240 365 85 67 70 290 500 860 160 8,0 8 6 50
250A 267,4 290 470 100 79 90 360 630 1 065 215 12,0 11 8 60
250B 267,4 290 470 100 79 90 360 630 1 065 215 10,0 8 7 60
300A 318,5 340 575 125 95 110 430 800 1 300 325 21,5 20 9 70
300B 318,5 340 575 125 95 110 430 800 1 300 325 12,0 9 9 70
350A 355,6 380 655 145 108 130 480 890 1 475 360 26,0 23.5 11 80
350B 355,6 380 655 145 119 130 480 890 1 475 360 14,0 13 9 80
400A 406,4 430 705 160 121 145 550 1 000 1 630 400 28,0 26 13 85
400B 406,4 430 705 160 133 145 550 1 000 1 630 400 15,0 13,5 11 85
450A 457,2 480 745 170 131 160 620 1 100 1 810 430 29,0 26 14 90
450B 457,2 480 745 170 144 160 620 1 100 1 810 430 14,5 13 11 90
500A 508,0 530 790 190 146 200 690 1 250 2 040 500 32,0 29 16 100
500B 508,0 530 790 190 162 200 690 1 250 2 040 500 14,5 13 11 100
550A 558,8 580 840 210 167 200 750 1 380 2 240 560 31,0 28 16 110
550B 558,8 580 840 210 176 200 750 1 380 2 240 560 21,0 19 11 110
600 609,4 630 875 225 182 200 820 1550 2490 660 33,0 28 16 120



الاسمية

الحجم Dn

 طول رجل اللحام a SWL b



محسوب

الوزن

(كجم)
Z1 Z2 الوزن c
(كجم)
Z3		 Z4

لأغراض الربط

(عقدة الرقم ثمانية)

لأغراض السحب

(وصلة عين)
استخدام حبل واحد استخدام حبلين
(كيلو نيوتن) (طن) (كيلو نيوتن) (طن) (كيلو نيوتن) (طن)
150 3 3 6 4 54 5,5 49 5,0 540 10 45
200 3 3 6 4 82 8,4 65 6,7 795 13 68
250A 4 4,5 8 6 156 16 134 14 1736 27 150
250B 3 3,5 6 4 127 13 108 11 216 22 119
300A 4 8 12 10 332 34 306 31 4365 62 383
300B 4 5 8 6 186 19 161 16 353 36 203
350A 5 10 14 12 443 45 418 43 6543 85 582
350B 4 5,5 8 6 244 25 216 22 3757 50 333
400A 6 11 16 13 594 61 521 53 8819 106 793
400B 5 5,5 8 7 326 33 269 27 4983 67 441
450A 7 11 16 13 753 77 612 62 10820 124 979
450B 7 5,5 8 7 382 39 292 30 5837 78 517
500A 8 12 17 15 992 101 757 77 14470 154 321
500B 5 5,5 8 7 457 47 326 33 7102 93 631
550A 8 11 17 14 1131 115 812 83 16628 165 530
550B 5 8 12 10 781 80 541 55 11949 159 1059
600 8 11 17 14 1401 143 948 97 20042 193 1850



دليل الاختيار والاستعلام

الخطوة 1: تأكيد ISO 13795 النوع B مع قاعدة عريضة واختيار الحجم الاسمي / متغير A-B من ترتيب الربط والسحب المعتمد للسفينة.

الخطوة 2: تحديد واجب التشغيل بشكل منفصل: ربط بحبل واحد، ربط بحبلين، سحب بوصلة عين، أو مزيج محدد للمشروع. تقديم SWL المطلوب، نوع الحبل، قطر الحبل، MBL للحبل، طريقة التثبيت، واتجاه السحب المتوقع.

الخطوة 3: تقديم مخطط السطح، موقع التركيب، رسم الأساس والتقوية، سمك لوح السطح، الخلوص المتاح، واتجاه نقل الحمل المطلوب. القاعدة العريضة لا تحل محل فحص الأساس الهيكلي.

الخطوة 4: تأكيد درجة المواد القابلة للحام، الحد الأدنى لدرجة حرارة التصميم، متطلبات المتانة، خيار الفولاذ المقاوم للصدأ أو فئة الجليد، تتبع المواد، وما إذا كان المشروع يتطلب اختبار تأثير درجات الحرارة المنخفضة.

الخطوة 5: تأكيد تفاصيل اللحام، WPS / PQR، نطاق NDT، الفحص البعدي، علامة SWL، وثائق الشركة المصنعة، مسح الفئة، وأي متطلبات شاهد أو موافقة قبل تقديم عرض الأسعار.

الخطوة 6: تأكيد تحضير السطح، نظام الطلاء الأساسي والنهائي، الكمية، نوع السفينة، حالة بناء جديد أو استبدال، وجهة التسليم، وقت التسليم المطلوب، ورسم مرجعي أو صور.



الهيكل

أذرع أسطوانية مزدوجة | قاعدة ملحومة عريضة | ألواح إغلاق علوية | ألواح دعم داخلية / خارجية حسب الحجم | أسطح ملامسة للحبل مستديرة | واجهة لحام السطح | منطقة علامة SWL | طلاء محدد للمشروع



مزايا الربط، السحب، اللحام والهندسة

  • توفر القاعدة العريضة من النوع B واجهة ملحومة أكبر من تكوين القاعدة الضيقة، مما يساعد على توزيع رد فعل التركيب على منطقة السطح الداعمة؛ لا يزال الهيكل المحيط بالسطح يتطلب التحقق من القوة الخاص بالمشروع.
  • تدعم أعمدة SWL المنفصلة للحبل الواحد، والحبلين، والسحب الاختيار الصحيح لترتيبات التثبيت المختلفة وتقلل من خطر اعتبار أعلى قيمة سحب كتقييم مرابط عالمي.
  • تستخدم متغيرات A و B بنفس القطر الاسمي سماكات ألواح مختلفة، وأطوال أرجل لحام، وقيم SWL مرجعية، مما يسمح باختيار فئة السعة دون الاعتماد على القطر وحده.
  • يجب تنعيم الأسطح المستديرة للأذرع، والانتقالات العلوية، وحواف ملامسة الحبل وإبقائها خالية من تناثر اللحام الضار، والحواف الحادة، أو عيوب الطلاء التي قد تؤدي إلى تآكل حبال الربط أو السحب الاصطناعية.
  • يجب أن يتبع حجم اللحام وهندسة الوصلة التصميم المعتمد. يمكن النظر في طريقة لحام مختلفة فقط عندما يتم إثبات حجم لحام مكافئ وقبولها بموجب إجراء اللحام الخاص بالمشروع.
  • درجة المواد، قابلية اللحام، الحرارة المدخلة، التحكم في التشوه، و NDT مهمة لإنشاءات المتغير A السميكة وللمشاريع ذات درجات الحرارة المنخفضة أو فئة الجليد.
  • يجب مراجعة التركيب، والقاعدة العريضة، ومدخل السطح، والتقوية كنظام واحد لنقل الحمل بدلاً من مكون كتالوج معزول.

سمات مخصصة

  • المعيار: ISO 13795:2020 → نسخة المعيار المتحكم بها ومواصفات المشروع تحكم الأبعاد النهائية، ملاحظات الحمل، العلامات، والقبول.
  • النوع: النوع B → مرابط مزدوجة ملحومة ذات قاعدة عريضة لبصمة اتصال أكبر على السطح.
  • الحجم الاسمي: 150 إلى 600 → اختر التعيين الكامل، بما في ذلك اللاحقة A أو B حيثما تم إدراجها.
  • أساس حمل الربط: عقدة الرقم ثمانية، استخدام حبل واحد أو حبلين → اختر العمود SWL المقابل ولا تجمع القيم المدرجة.
  • أساس حمل السحب: ترتيب وصلة عين → SWL السحب هو شرط منفصل ويتطلب تأكيد اتجاه السحب وتصميم هيكل السفينة.
  • المواد: فولاذ بناء سفن قابل للحام / فولاذ عالي القوة / فولاذ مقاوم للصدأ / فولاذ درجات حرارة منخفضة محدد للمشروع → سيتم تأكيد الدرجة الدقيقة وجدول المكونات.
  • التركيب: قاعدة عريضة ملحومة بالسطح → الأساس، التقوية، تفاصيل اللحام، اتجاه الحمل، وإمكانية الوصول للفحص هي جزء من تصميم السفينة المعتمد.
  • المعالجة السطحية: تفجير Sa 2.5 بالإضافة إلى طلاء أساسي إيبوكسي في المصنع كمرجع → الطلاء النهائي يتبع مواصفات السفينة؛ التشطيب المصقول ينطبق على الفولاذ المقاوم للصدأ، والجلفنة تخضع للحجم وجدوى التصنيع.
  • متطلبات الشهادة: متاحة حسب نطاق الطلب → شهادات المواد، وثائق الشركة المصنعة، مسح الفئة، وفحص الشاهد ليست تلقائية ما لم يتم تحديدها.

كيف يعمل

يتم تثبيت حبل أو حبلين ربط بترتيب الرقم ثمانية المعتمد، أو يتم استخدام وصلة عين سحب وفقًا لخطة سحب السفينة → يؤثر توتر الحبل على الأذرع المزدوجة → توزع بنية الذراع والقاعدة العريضة رد الفعل → تنقل اللحامات، ومدخل السطح، والتقوية الحمل إلى هيكل السفينة



التطبيقات

محطات ربط السفن | ترتيبات السحب في الموانئ | قوارب السحب | قوارب العمل | سفن الشحن | ناقلات | سفن الأبحاث | سفن فئة الجليد الخاضعة لتصميم معتمد لدرجات الحرارة المنخفضة | مشاريع البناء الجديد والاستبدال الهندسي



الشهادات والمزايا

يمكن ترتيب الشهادات، وتتبع المواد، وسجلات الفحص، ومراجعة الحسابات، ومسح الفئة وفقًا لمتطلبات المشروع، والرسم المعتمد، ونطاق الاختبار / الفحص، وإجراءات جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.



الرسومات والصور

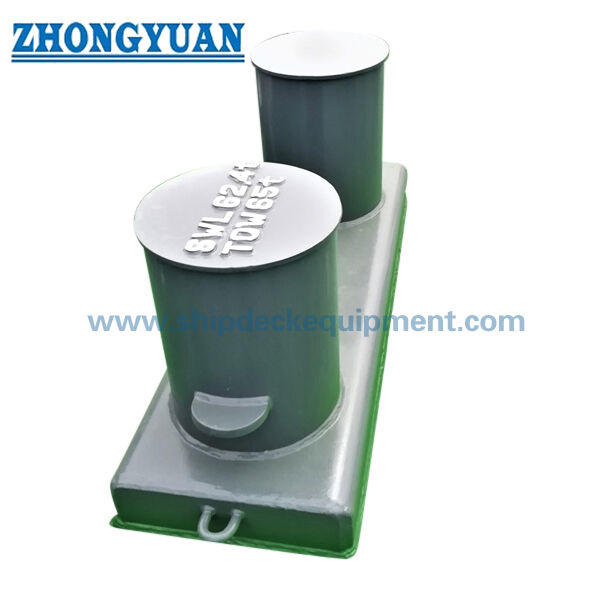

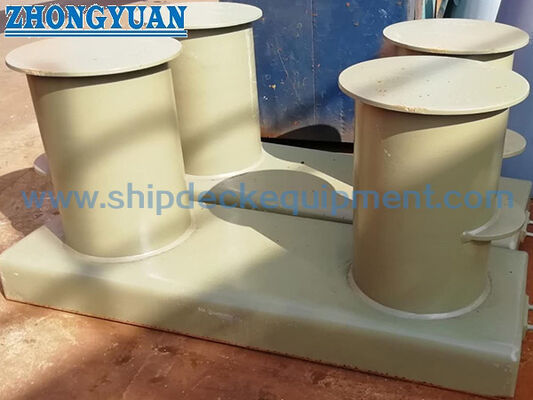

مرابط فولاذية ملحومة مرابط فولاذية مزدوجة ذات قاعدة عريضة | ISO 13795 النوع B لتثبيت السفن والسحب

مرابط فولاذية ملحومة مرابط فولاذية مزدوجة ذات قاعدة عريضة | ISO 13795 النوع B لتثبيت السفن والسحب

مرابط فولاذية ملحومة مرابط فولاذية مزدوجة ذات قاعدة عريضة | ISO 13795 النوع B لتثبيت السفن والسحب

الأسئلة الشائعة

س1: ما هو الفرق العملي بين ISO 13795 النوع B والنوع A؟

ج1: يتم تحديد النوع B من خلال ترتيب القاعدة العريضة. يمكن لواجهة الأساس الأكبر توفير بصمة لحام أوسع وهندسة نقل حمل مختلفة، لكنها لا تلغي الحاجة إلى فحص مدخل السطح، والتقوية، واللحامات، واتجاه الحمل. يجب أن يحدد رسم السفينة النوع المطلوب.

س2: هل يمكن استخدام SWL السحب كـ SWL الربط، أو هل يمكن جمع قيم الحبلين؟

ج2: لا. يقدم الجدول ظروف حمل منفصلة للربط بحبل واحد، والربط بحبلين، والسحب. استخدم فقط العمود المقابل لترتيب الحبل المعتمد. لا تجمع قيم الحبلين أو تستبدل قيمة السحب بالربط ما لم يسمح تصميم المشروع وموافقة الفئة بذلك صراحةً.

س3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟

ج3: تأكيد ISO 13795 النوع B، التعيين الاسمي الكامل، واجب الربط / السحب المطلوب، SWL، تفاصيل الحبل و MBL، اتجاه الخط، رسم أساس السطح، المواد ودرجة الحرارة الدنيا، الطلاء، نطاق WPS / NDT، متطلبات الفئة، الكمية، الوجهة، وجدول التسليم.
