الصولجان المزدوج مع قاعدة إدراج لمركب السفن وجذبها GB / T 554 النوع B
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | GB554-2008 | نطاق SWL: | 49 كيلو نيوتن - 451 كيلو نيوتن |
|---|---|---|---|
| مواد: | يمكن أيضًا للفولاذ الطري والفولاذ المقاوم للصدأ توفير فولاذ خاص لكسر الجليد | الأقطار الاسمية: | 160 إلى 500 ملم |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء متجر الإيبوكسي التمهيدي أو المرآة أو الساتان المصقول أو ا | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، الخ |
| إبراز: | حاجز إرساء بحري GB / T 554-2008,عمود إرساء بحري GB / T 554-2008,حاجز من النوع B |
||
منتوج وصف

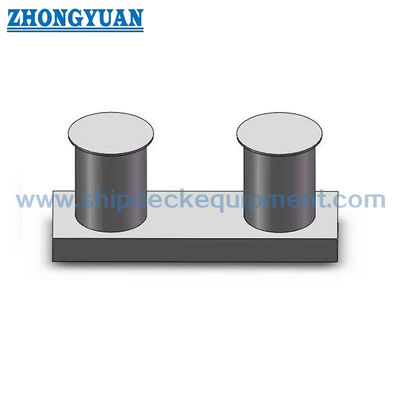

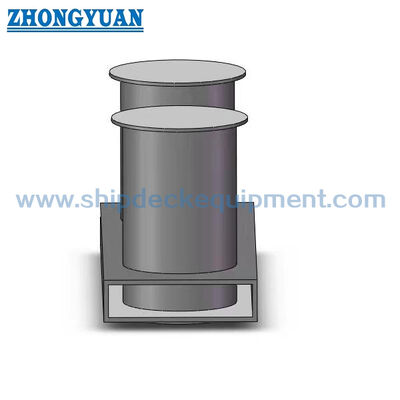

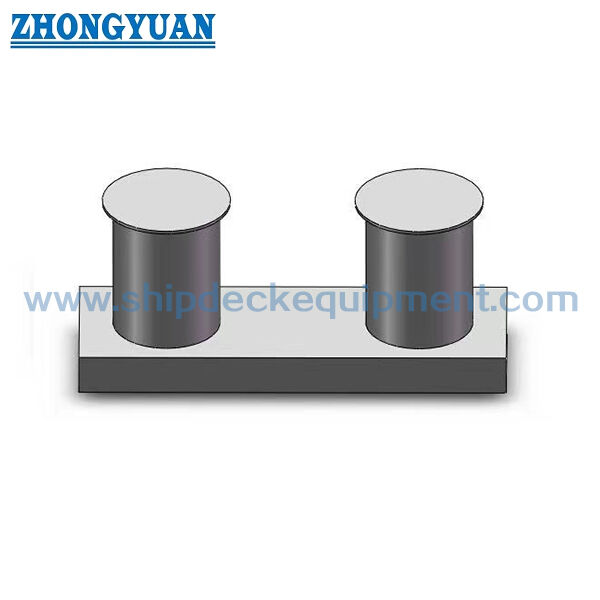

الصولجان المزدوج مع قاعدة إدراج لمركب السفن وجذبها GB / T 554 النوع B
لمحة عامة عن المنتج
ال GB / T 554 نوع B double bitt bollard هو عبارة عن عيار صلب مصفح للرصيف والجذب مع قاعدة إدخال مرتبة أسفل طبقة سطح السفينة.اثنين من القضبان الرأسية توفر حبال منفصلة يدور ومواقف قيادة خاضعة للرقابة، في حين أن القاعدة السفلية الموسعة تنقل حمولات البولارد إلى أساس الوعاء.وهي مخصصة لمواقع سطح السفينة حيث يحدد رسم التصميم أساسًا مدرجًا أو مضمنًا بدلاً من قاعدة مثبتة بالكامل على سطح السفينة.
مجموعة GB/T 554-2008 النوع B المقدمة تغطي القيم الاسمية من 160 إلى 500 مم وقيم SWL من 49 إلى 451 كيلونات. يجب تنسيق الاختيار مع ترتيب رصيف السفينة أو سحبها.اتجاه قيادة الحبل، قطع سطح السفينة ، التعزيز المحلي ، تفاصيل اللحام ، والارتفاع المطلوب للأسطح مع أو بدون غطاء خشبي.والطبعة القياسية النهائية يجب تأكيدها قبل الإنتاج.
مواصفات سريعة
- نوع المنتج: قوس صلب لحام مزدوج مع قاعدة إدراج → اثنين من أعمدة عمل الحبل مع الأساس السفلي مرتبة تحت مستوى سطح السفينة.
- المعيار والنوع: بيانات GB/T 554-2008 النوع B المقدمة → يجب تأكيد التوافق مع الإصدار الحالي عندما يحدد المشروع GB/T 554-2023.
- نطاق القطر الاسمي: 160 إلى 500 مم → ثمانية أحجام قياسية لتخطيطات سطح السفينة المختلفة وحملات الخط المحددة.
- نطاق SWL: 49 إلى 451 kN → استخدم SWL القياسي للحجم المحدد ؛ لا تستبدل الحبل MBL أو حمولة الاختبار.
- شكل التثبيت: إدخال القاعدة / الأساس المتكامل في سطح السفينة → فتح سطح السفينة ، والتعزيز ، وتسلسل اللحام ، ومسار الحمولة يتطلب تأكيد رسم حوض بناء السفن.
- خيارات ارتفاع الطابق: يتم توفير الأبعاد للطوابق بدون أو مع غطاء خشبي → يجب أن تتطابق قيمة H المحددة مع ترتيب الطابق الفعلي.
- تركيز البناء: تصنيع الأنابيب والصفائح الصلبة ، حواف اتصال الحبل السلسة ، هندسة لحام خاضعة للسيطرة ، ومواءمة الأبعاد لكلا الطرفين.
- معالجة السطح: Sa 2.5 التفجير و البرايمر في متجر الايبوكسي كمرجع → الطلاء النهائي أو التصبغ أو التشطيب من الفولاذ المقاوم للصدأ يتبع مواصفات المشروع.
المعلمات التقنية الرئيسية
|
الاسمية قطرها |
العمل الآمن الحمولة |
أ | د | D1 | h |
t ≥ |
t1 ≥ |
t2 | هـ | |
|
بدون الخشب سطح السفينة |
مع الخشب سطح السفينة |
|||||||||
| 160 | 49 | 400 | 168 | 210 | 8 | 10 | 6 | 9 | 250 | 3 لتر 0 |
| 200 | 78 | 500 | 219 | 270 | 8 | 300 | 360 | |||
| 250 | 118 | 630 | 273 | 335 | 11 | 10 | 380 | 440 | ||
| 315 | 196 | 800 | 325 | 390 | 10 | 15 | 12 | 480 | 540 | |
| 355 | 255 | 890 | 351 | 120 | 17 | 13 | 12 | 530 | 590 | |
| 400 | 314 | 1000 | 402 | 480 | 18 | 14 | 600 | 660 | ||
| 450 | 382 | 1130 | 450 | 545 | 19 | 16 | 680 | 740 | ||
| 500 | 451 | 1250 | 500 | 600 | 12 | 20 | 18 | 750 | 810 | |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد GB/T 554 نوع B إدخال قاعدة ثنائي بيت بولارد، والقطر الاسمي، و SWL المطلوبة وفقا لترتيب رصيف السفينة أو سحب.
الخطوة الثانيةتأكيد نوع الحبل، قطر الحبل، الاتجاه المتوقع للخط، وعدد الالتفافات، وما إذا كان يتم استخدام الصمام بشكل رئيسي للربط، ودعم السحب، أو عملية سطح خاصة بالمشروع.
الخطوة الثالثةتوفير مخطط سطح السفينة، فتحة القاعدة، ترتيب الأساس، التعزيز المحلي، تفاصيل لحام، وما إذا كانت سطح السفينة لديها غطاء خشبي.
الخطوة الرابعةتأكيد نوع المواد، الحد الأدنى لدرجة حرارة التصميم، درجة الثلج أو درجة الحرارة المنخفضة، ومتطلبات صلابة، وما إذا كان الفولاذ المقاوم للصدأ مطلوب.
الخطوة الخامسةتأكيد المعالجة السطحية، ونظام الطلاء النهائي، ونطاق التفتيش، ومتطلبات NDT، ويمكن تتبع المواد، ومتطلبات جمعية التصنيف قبل الاقتراح.
الخطوة السادسةقدم الكمية، ونوع الوعاء، وموقع التثبيت، وجهة التسليم، والوقت المطلوب للتسليم، وأحدث معلومات رسم أو عينة استبدال معتمدة.
الهيكل
Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating
مزايا التصنيع واللحام والتركيب
- يضع ترتيب القاعدة الداخلية الأساس السفلي الموسع أسفل مستوى سطح السفينة،مما يسمح بتحويل قوى الطوق إلى هيكل سطح السفينة الداعم بدلاً من أن يتم حملها بواسطة صفيحة سطح السفينة وحدها.
- يوفر التكوين المزدوج نقطتين عمل لتدوير الحبل وتنظيم الخط؛ يجب أن يتبع اتجاه القيادة الفعلي وقطاع التشغيل المسموح به خطة رصيف السفينة أو سحبها.
- يمكن أن تكون الحواف والحواف الحرة في مناطق اتصال الحبل ناعمة ، مع حواف مكشوفة تم إعدادها إلى نصف قطرها المحدد ، لتقليل القطع المحلي أو كشط خطوط الارتباط.
- تساعد أدوات التصنيع والتحقق من الأبعاد على الحفاظ على المسافة والميل والارتفاع والمواءمة بين القطعتين قبل اللحام النهائي إلى الهيكل الأساسي.
- تثبيت الأساس ودقة قطع سطح السفينة وتسلسل اللحام ومراقبة التشوه مهمة لأن القاعدة المضمنة تتفاعل مباشرة مع هيكل السفينة.
- بالنسبة للخدمة في فئة الجليد أو درجات الحرارة المنخفضة، يجب اختيار درجة الصلب ومتطلبات صلابة الضرب من مواصفات السفن والموافقة عليها من قبل جمعية التصنيف ذات الصلة.
- يمكن ترتيب NDT وتتبع المواد والتحقق من الحمولة والشهادة الفئة وفقًا لخطة التفتيش والاختبار المعتمدة بدلاً من افتراضها كمورد قياسي.
سمات مخصصة
- المعيار: GB/T 554 Type B → القيم المقدمة للأبعاد وقيم SWL تستند إلى مجموعة البيانات لعام 2008؛ تأكد من متطلبات الإصدار الحالي قبل إصدار الطلب.
- التكوين: بيرت مزدوج مع قاعدة إدراج → مناسبة عندما تكون أسس السفينة مدفونة أسفل طبقة السطح.
- القطر الاسمي: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 مم → اختر مع SWL ، ترتيب سطح السفينة ، ورأس الحبل.
- SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → حمولة العمل القياسية المرتبطة بكل حجم اسمي.
- المواد: تصنيع أنابيب وألواح الصلب → الصلب الخفيف أو الصلب المقاوم للصدأ أو الصلب الخاص المحدد في المشروع تخضع للتأكيد على الصف.
- ترتيب سطح السفينة: بدون سطح السفينة الخشبي أو مع سطح السفينة الخشبي → استخدم البعد H المقابلة في رسم التثبيت.
- تحضير الحافة: لحامات ناعمة وحواف حرة مقصودة للحد من الاتصال المحلي الحاد مع خطوط الارتباط.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الاتفاق على شهادة الشركة المصنعة ، وشهادة المواد ، وشهادة الفئة ، وفحص الشهود قبل الاقتراح.
كيف يعمل
Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Weldsيتم فحص البنية والطلاء بعد التثبيت
التطبيقات
سفن الشحن. ناقلات النفط. ناقلات السلع الكبيرة. سفن الحاويات. أدوات سطح سفن السحب والقوارب. محطات رصيف السفن. مواقع دعم السحب الخاصة بالمشروع. مشاريع البناء والإستبدال.
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، والرسومات المعتمدة ، ونطاق الاختبار ، وإجراءات جمعية التصنيف.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1:ما هو الفرق الرئيسي بين الصمام القاعدي من النوع B والصمام المثبت على سطح السفينة؟
A1:يتم إدخال الأساس السفلي من النوع B تحت طبقة سطح السفينة. لذلك يعتمد الاختيار ليس فقط على SWL والقطر الاسمي ولكن أيضا على فتحة سطح السفينة وعمق الأساس والتعزيز ،الوصول إلى اللحام، و ترتيب غطاء سطح السفينة.
س2:هل يمكن استخدام جدول GB/T 554-2008 المقدم لمشروع يحدد GB/T 554-2023؟
A2:يجب التعامل مع الجدول المقدم على أنه مرجع النوع B لعام 2008. الطبعة القياسية الحالية، وتسمية النوع، والأبعاد، والمواد، والعلامات،يجب التحقق من متطلبات الاختبار مقابل معيار المشروع الرسمي قبل الإنتاج.
السؤال 3:ما هي المعلومات المطلوبة قبل العرض؟
A3:تأكيد الطبعة القياسية، النوع ب، القطر الاسمي، SWL، ترتيب الحبل، نوع المواد، الحد الأدنى لدرجة حرارة التصميم، سطح السفينة ورسم الأساس، حالة سطح الخشب، علاج السطح،نطاق الشهادة، الكمية، الوجهة، وجدول التسليم.
