حاجز فولاذي مزدوج بقاعدة ضيقة | معدات سحب السفن GB/T 554 من النوع C
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | GB554-2008 | مواد: | يمكن أيضًا لـ C-Mn Steel، الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| الأقطار الاسمية: | 50 إلى 150 ملم | نطاق SWL: | 13 كيلو نيوتن - 43 كيلو نيوتن |
| وزن: | 4.5 إلى 49 كجم | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء متجر الإيبوكسي التمهيدي أو المرآة أو الساتان المصقول أو ا |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ | ||
| إبراز: | GB/T 554 معدات سحب السفن,معدات سحب السفن ذات القاعدة الضيقة,الصلب مزدوج القطعة بولارد |
||
منتوج وصف

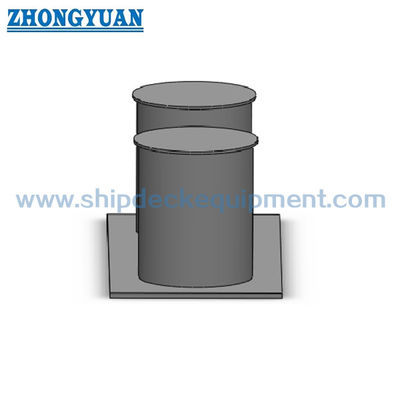

مرابط مزدوجة من الصلب بقاعدة ضيقة | GB/T 554 النوع C معدات قطر السفن
نظرة عامة على المنتج

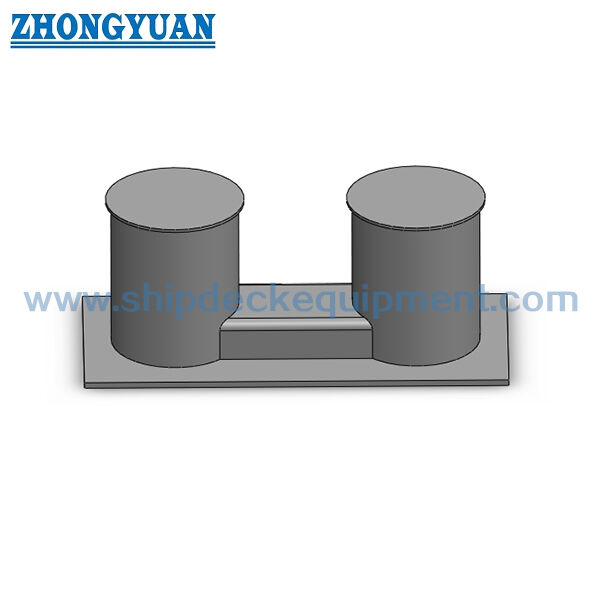

مرابط مزدوجة من الصلب بقاعدة ضيقة من النوع GB/T 554 C هي مرابط ملحومة مدمجة للسفن والترتيبات القطر حيث يتطلب تصميم السطح مرابطين عموديين على لوحة قاعدة مشتركة. تستخدم بشكل أساسي على السفن الصغيرة، وسفن الممرات المائية الداخلية، وقوارب العمل، والقوارب، ومواقع الربط المدمجة الأخرى على متن السفن حيث يجب فحص بصمة المرابط، وتقوية السطح، واتجاه توجيه الحبل معًا.
تم إعداد هذه الصفحة وفقًا لبيانات GB/T 554-2008 النوع C المقدمة للأقطار الاسمية من 50 إلى 150 مم وقيم SWL من 13 إلى 43 كيلو نيوتن. تشير معلومات المعيار العام إلى أن GB/T 554-2023 قد حل محل GB/T 554-2008 وهو متعلق بالمرابط الفولاذية الملحومة للسفن البحرية؛ لذلك، يجب تأكيد معيار المشروع المطبق، والحاجة إلى استبدال المعيار القديم، وما إذا كان يجب اتباع أحدث معيار GB/T 554-2023 أو ISO 13795:2020 قبل تقديم عرض الأسعار النهائي.
مواصفات سريعة
- نوع المنتج: مرابط مزدوجة من الصلب بقاعدة ضيقة → ترتيب مدمج بمرابط مزدوجة لمواقع الربط والقطر الخفيف على متن السفن.
- المعيار والنوع: GB/T 554-2008 النوع C وفقًا للبيانات المقدمة → مناسب للاستبدال أو المشاريع التي لا تزال تحدد تسمية القاعدة الضيقة من النوع C القديم.
- نطاق القطر الاسمي: 50 / 75 / 100 / 125 / 150 مم → مناسب لترتيبات الأسطح الصغيرة والمدمجة بدلاً من محطات الربط الكبيرة للسفن البحرية.
- نطاق SWL: من 13 إلى 43 كيلو نيوتن → استخدم فقط كجدول حمل العمل الآمن المقدم؛ لا يزال اتجاه حمل القطر ودعم السطح يتطلبان تأكيد المشروع.
- الإنشاء: لوحة قاعدة واحدة مع مرابط مزدوجة واتصال مقوى → يساعد على توزيع قوة الحبل على السطح من خلال ترتيب قاعدة مدمج.
- الأبعاد الرئيسية: A، b، B، D، D1، h، h1، H، L، r، و t → تستخدم لرسم صفحة الويب، وفحص مساحة السطح، وتأكيد عرض الأسعار.
- خيارات المواد: فولاذ C-Mn، فولاذ مقاوم للصدأ، وفولاذ خاص لمشاريع كاسحات الجليد → يجب تأكيد الدرجة الدقيقة ونطاق الشهادة قبل الإنتاج.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من برايمر الإيبوكسي كمرجع → يمكن مناقشة التشطيب المصقول أو المجلفن أو المخصص عند الحاجة.
المعلمات الفنية الرئيسية
| القطر الاسمي. | SWL كيلو نيوتن |
A | b | B | D | D1 | h | h1 | H | L | r | t | الوزن كجم |
| 50 | 13 | 180 | 32 | 100 | 50 | 65 | 9 | 26 | 115 | 310 | 20 | 6 | 4.5 |
| 75 | 18 | 275 | 50 | 125 | 75 | 95 | 12 | 43 | 170 | 430 | 20 | 7 | 10.8 |
| 100 | 25 | 350 | 65 | 160 | 100 | 120 | 14 | 51 | 220 | 540 | 25 | 7 | 18.6 |
| 125 | 34 | 430 | 80 | 200 | 125 | 145 | 15 | 60 | 275 | 676 | 28 | 9 | 34.3 |
| 150 | 43 | 500 | 100 | 230 | 150 | 170 | 16 | 70 | 330 | 800 | 35 | 9 | 49 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد مرابط مزدوجة من الصلب بقاعدة ضيقة من النوع GB/T 554 والقطر الاسمي 50 / 75 / 100 / 125 / 150 مم وفقًا لرسم السفينة.
الخطوة 2: تأكيد ما إذا كان المشروع هو استبدال لمعيار قديم بناءً على GB/T 554-2008 أو مشروع جديد يتطلب مراجعة GB/T 554-2023 / ISO 13795:2020.
الخطوة 3: تأكيد واجب الربط أو القطر، حجم الحبل، زاوية توجيه الحبل، اتجاه الحمل المقصود، الحواجز أو الممرات القريبة، وما إذا كان المرابط يستخدم للربط العادي أو المساعدة في القطر.
الخطوة 4: تأكيد واجهة تركيب السطح: بصمة القاعدة، تفاصيل اللحام، سمك لوحة السطح، التعزيز المحلي، الخلوص المتاح، وطريقة تركيب حوض بناء السفن.
الخطوة 5: تأكيد متطلبات المواد: فولاذ C-Mn، فولاذ مقاوم للصدأ، أو فولاذ خاص للخدمة في درجات حرارة منخفضة / كاسحات الجليد إذا لزم الأمر.
الخطوة 6: تأكيد المعالجة السطحية: برايمر ورشة العمل، نظام الطلاء النهائي، التشطيب المجلفن، الفولاذ المقاوم للصدأ المصقول بالمرآة / الساتان، أو متطلبات طلاء المشروع الأخرى.
الخطوة 7: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الصانع، شهادة المواد، شهادة التصنيف، فحص اللحام، NDT، فحص الشاهد، أو متطلبات المشروع الأخرى.
الخطوة 8: تقديم الكمية، نوع السفينة، رسم التركيب، وجهة التسليم، تاريخ التسليم المطلوب، وصور مرجعية إذا كانت متاحة.
الهيكل
مرابط عمودية مزدوجة | لوحة قاعدة مشتركة ضيقة | هيكل توصيل مقوى | واجهة سطح ملحومة | نصف قطر رأس ملامسة الحبل | بصمة سطح مدمجة | معالجة سطحية مطلية أو محددة
اللحام، مسار الحمل، والمزايا الهندسية
- يوفر بناء القاعدة الضيقة من النوع C ترتيبًا مدمجًا بمرابط مزدوجة حيث يكون لتصميم السفينة مساحة سطح محدودة ولكنه لا يزال يتطلب تكوين مرابط مزدوجة قياسي.
- تساعد لوحة القاعدة المشتركة والاتصال المقوى على نقل قوة الحبل المحلية إلى هيكل السطح؛ يجب على حوض بناء السفن أو مكتب التصميم التحقق من تعزيز السطح وتفاصيل اللحام.
- يجب تشطيب وتنعيم مناطق ملامسة الحبل المستديرة لتقليل الاتصال المحلي الحاد وتجنب تآكل الحبل غير الضروري أثناء الربط أو المساعدة في القطر.
- يجب التعامل مع SWL وفقًا لجدول النوع C GB/T 554 المقدم وترتيب الربط / القطر المعتمد للسفينة؛ لا ينبغي خلطه مع حمل كسر الحبل أو حمل الاختبار.
- بالنسبة لمشاريع الاستبدال، يجب مقارنة شكل القاعدة الضيقة من النوع C، والطول الإجمالي L، وقطر المرابط D، وعرض القاعدة B، والارتفاع H مع ترتيب السطح الحالي قبل الإنتاج.
- يمكن ترتيب تتبع المواد، وجودة اللحام، وفحص الأبعاد، وفحص الطلاء، ونطاق الشهادة وفقًا لإجراءات الطلب المعتمدة وإجراءات الموافقة على المشروع.
- نظرًا لأن المعلومات العامة تظهر أن GB/T 554-2023 قد حل محل GB/T 554-2008، يجب تأكيد سنة المعيار المطبقة قبل إصدار ورقة البيانات النهائية.
سمات مخصصة
- المعيار: GB/T 554-2008 وفقًا للبيانات المقدمة → استخدم للاستبدال المعياري القديم أو المشاريع التي لا تزال تحدد مرابط القاعدة الضيقة من النوع C.
- فحص أحدث معيار: GB/T 554-2023 سيتم تأكيده للمشاريع الجديدة → تشير معلومات المعيار العام إلى أن GB/T 554-2023 قد حل محل GB/T 554-2008.
- النوع: قاعدة ضيقة من النوع C → مرابط مزدوجة مدمجة بمرابطين على لوحة قاعدة واحدة.
- القطر الاسمي: 50 / 75 / 100 / 125 / 150 مم → اختر حسب رسم السفينة، جدول SWL، ترتيب الحبل، ومساحة السطح.
- SWL: 13 / 18 / 25 / 34 / 43 كيلو نيوتن → استخدم الجدول المقدم وتأكيد اتجاه الحمل، وتعزيز السطح، وأساس الموافقة على المشروع.
- المادة: فولاذ C-Mn / فولاذ مقاوم للصدأ / فولاذ خاص سيتم تأكيده → الدرجة النهائية، متطلبات درجات الحرارة المنخفضة، ونطاق الشهادة يتبع مواصفات المشروع.
- التركيب: ملحوم على السطح → يجب تأكيد ساق اللحام، وإعداد القاعدة، وتعزيز السطح بواسطة الرسم المعتمد.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر إيبوكسي كمرجع → الطلاء النهائي، أو الجلفنة، أو التلميع يتبع متطلبات العميل.
- متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب تأكيد مستوى شهادة فحص التصنيف قبل عرض الأسعار.
كيف يعمل
يقترب خط الربط أو القطر من المرابط → يتم لف الحبل حول مرابط واحدة أو كليهما وفقًا لتوجيه الحبل المعتمد → يتم نقل قوة الحبل المحلية عبر جسم المرابط ولوحة القاعدة المقواة → ينقل الاتصال الملحوم وتعزيز السطح الحمل إلى هيكل السفينة → يتم الانتهاء من الطلاء والفحص بعد التركيب
التطبيقات
السفن الصغيرة | سفن الممرات المائية الداخلية | قوارب العمل | القوارب | سفن الخدمة المينائية | محطات الربط المدمجة على الأسطح | مواقع المساعدة في القطر الخفيف | مشاريع بناء جديدة واستبدال
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الصانع.
الرسومات والصور
أسئلة وأجوبة
س 1: هل GB/T 554-2008 لا يزال أحدث معيار لهذا المرابط؟
ج 1: تظهر معلومات المعيار العام أن GB/T 554-2023 قد حل محل GB/T 554-2008. إذا كان رسم السفينة لا يزال يحدد GB/T 554-2008 النوع C، فيمكن مراجعته كمتطلب استبدال أو متطلب خاص بالمشروع. بالنسبة للمشاريع الجديدة، قم بتأكيد ما إذا كان يجب استخدام GB/T 554-2023 أو ISO 13795:2020.
س 2: هل يمكن استخدام جدول SWL مباشرة للقطر؟
ج 2: يوفر الجدول المقدم قيم SWL للمرابط من النوع C. يجب لا يزال التحقق من استخدام القطر أو الربط الفعلي مقابل زاوية توجيه الحبل، واتجاه الحمل، وتعزيز السطح، وتفاصيل اللحام، وأساس الموافقة على المشروع. لا ينبغي خلط SWL مع حمل كسر الحبل أو حمل الاختبار.
س 3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟
ج 3: تأكيد سنة المعيار، القاعدة الضيقة من النوع C، القطر الاسمي، متطلبات SWL، درجة المادة، المعالجة السطحية، الكمية، متطلبات الشهادة، رسم تركيب السطح، وجهة التسليم، وتاريخ التسليم المطلوب.
