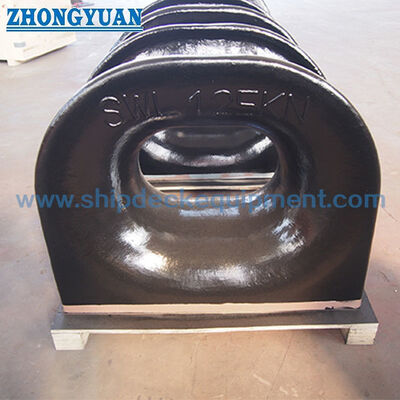

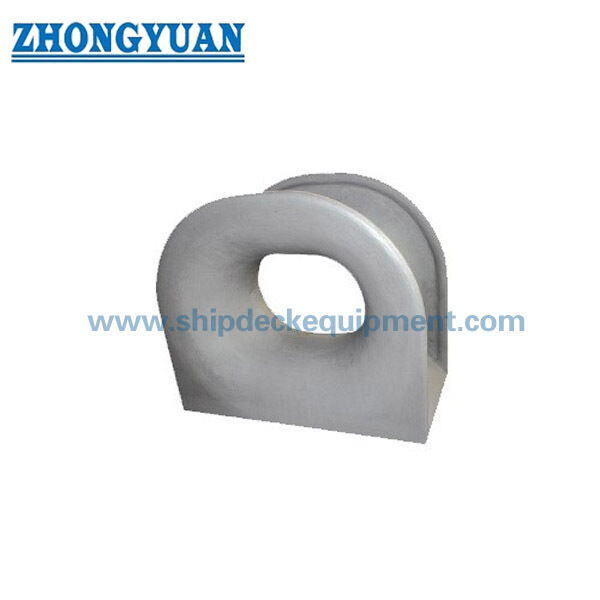

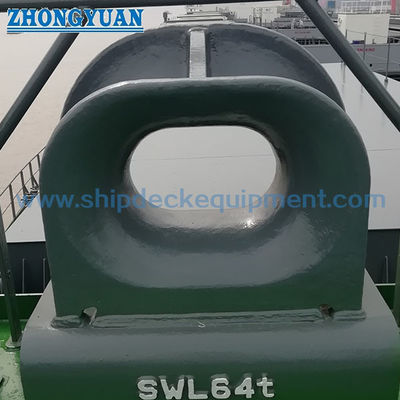

محرك رصيف فولاذي معدّل على سطح السفينة DIN 81915 نوع C، SWL 10 إلى 320 كيلون

محرك رصيف فولاذي معدّل على سطح السفينة DIN 81915 نوع C، SWL 10 إلى 320 كيلون

لمحة عامة عن المنتج

عقدة الإرسال المثبتة على سطح السفينة DIN 81915 من النوع C هي دليل حبل صلب صب مغلق يستخدم لقيادة خطوط الإرسال أو سحب بين ترتيب سطح السفينة الداخلي وجانب السفينة.فتحته المغلقة تتحكم في مسار الحبل، في حين أن أسطح اتصال الحبل المستديرة تقلل من الاتصال المحلي الحاد وتساعد على الحد من الاحتكاك أثناء التعامل مع الخط.

يتم تثبيت النوع C على مقعد على سطح السفينة أو مباشرة على أساس سطح السفينة المحدد ، اعتمادًا على رسم السفينة.المجموعة المقدمة تغطي النوع C1 إلى C32 مع قيم SWL المعلنة من 10 إلى 320 kNيجب أن ينظر في الاختيار إلى SWL المناسبة، ونوع الحبل والقطر، الحبل MBL، اتجاه الرصاص، تعزيز سطح السفينة، تفاصيل لحام، نوع المواد، نظام الطلاء، نطاق التفتيش،وطلب التصنيف.

مواصفات سريعة

• نوع المنتج: عداد متعدد الأغراض مغلق المثبت على سطح السفينة → الموجهات ويحتوي على خط الرفع أو سحب على جانب السفينة.
• المعيار ونوعه: DIN 81915:1998-08 النوع C → DIN Media يدرج هذه الطبعة على أنها المعيار الحالي للشوكات متعددة الأغراض.
• نطاق النوع: C1 / C2 / C3 / C5 / C8 / C12 / C20 / C32 → يسمح بالاختيار المرحلي لمتطلبات حمولة السفينة المختلفة.
• نطاق SWL: 10 إلى 320 kN → تثبيت SWL ؛ يجب عدم التعامل معها على أنها MBL الحبل أو كميزة رفع.
• كتلة مرجعية من الصلب المصبوب: 19.5 إلى 840 كجم → مأخوذة من عمود وزن GS المقدم لتقدير التعامل والشحن.
• خيارات المواد: الصلب المصبوب C-Mn كأساس المنتج الرئيسي → الصلب المصبوب من الفولاذ المقاوم للصدأ أو الصلب المنخفض درجة الحرارة خاصة يتطلب تأكيد المشروع.
• التثبيت: الترتيب المطاطي للسطح → هندسة المقعد ، تفاصيل اللحام ، اتجاه الحمل ، وتعزيز السطح يتطلب مراجعة الرسم.
• المعالجة السطحية: Sa 2.5 تنفجير + طبقة إيبوكسي واحدة في المنتج كمرجع → الطلاء النهائي أو الطلاء المقاوم للصدأ الملمع يتبع مواصفات الطلب.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى:تأكيد DIN 81915 النوع C واختيار C1 إلى C32 وفقًا للوحة SWL المطلوبة والترتيبات المعتمدة للسفن أو الجر.

الخطوة الثانيةيقدم نوع الحبل، قطر الحبل، الحبل MBL، الاتجاه المتوقع للخط، زاوية الرؤية، وما إذا كانت المهمة هي رصيف، توجيه خط السحب، أو خدمة الاستبدال.

الخطوة الثالثةتأكد من موقع تركيب سطح السفينة، مساحة المقاعد المتاحة، لوحة الأساس، تفاصيل اللحام، وتعزيز سطح السفينة المحيط، وأي تدخل مع الأدوات القريبة.

الخطوة الرابعةتأكيد درجة المواد ومتطلبات درجة الحرارة: الصلب المصبوب C-Mn ، الصلب المقاوم للصدأ أو الصلب المنخفض درجة الحرارة الخاص لمشاريع خدمة الجليد.

الخطوة الخامسةتأكيد المعالجة السطحية، والتشطيبات اللاصقة للحبل، وتتبع المواد، ومتطلبات اختبار التجربة غير المعملية أو اختبار الحمل، ونطاق فحص جمعية التصنيف قبل العرض.

الخطوة السادسةقدم الكمية، ونوع الوعاء، والرسوم أو الصورة المرجعية، ومكان التسليم، وتاريخ التسليم المطلوب، ومتطلبات التعبئة، وأبعاد الاستبدال إذا كان ذلك مناسبًا.

الهيكل

Closed cast steel chock body | Rounded rope-contact opening | Deck-mounted base / seat interface | Welded connection area | Reinforced transition geometry | Blasted and primed surface or specified finish

مزايا الصب والتركيب والهندسة

• يساعد الفتح المغلق على الاحتفاظ بالحبل ضمن مسار رئيسي محدد ويقلل من خطر أن يترك الخط دليل مفتوح أثناء التعامل العادي.
• يمكن ارتداء نصف قطر اتصال الحبل والأسطح الانتقالية وتسهيلها بعد الصب للحد من الحواف الحادة ونقاط الاحتكاك المحلية.
• إن الترتيب المثبت على سطح السفينة من النوع C مناسب عندما يتطلب تخطيط السفينة أن يكون الصندوق فوق سطح السفينة بدلاً من أن يكون متكاملًا من خلال الحائط.
• يقدم النطاق من 10 إلى 320 كيلون عدة خطوات اختيار قياسية ؛ يجب أن يتبع الاختيار النهائي تحليل حمولة الرصيف أو السحب للسفينة ، وليس الحجم وحده.
• يمكن ترتيب المعالجة الحرارية للصب، MT، UT، RT، فحص الأبعاد، أو اختبار تحديد الحمل وفقًا لخطة تصنيع وفحص الفئة المتفق عليها.
• يجب أن يتم التحقق من مقعد سطح السفينة وطول اللحام والتعزيز المحلي ومسار الحمولة من قبل حوض بناء السفن أو مكتب تصميم السفينة حتى يتم نقل الحمولة الملائمة إلى هيكل الهيكل.
• بالنسبة لمشاريع الاستبدال ، فإن مطابقة b1 ، b2 ، h1 ، l1 ، أبعاد المقعد ، والفضاء المحيط يساعد على تقليل أعمال التعديل في موقع التثبيت.

سمات مخصصة

• المعيار: DIN 81915:1998-08 → الإصدار الحالي من DIN تم تحديده عبر الإنترنت على أنه عدادات متعددة الأغراض
• النوع: النوع C → التكوين المثبت على سطح السفينة المغلق ؛ وليس ترتيب النوع A المثبت على الحائط.
• SWL: 10 / 20 / 30 / 50 / 80 / 120 / 200 / 320 kN → استخدم قاعدة الحمل المناسب المحددة في المشروع ورسوم السفينة المعتمدة.
• البناء: جسد الصلب المصبوب → جودة الصب، والحبل-التواصل التشطيب، وإعداد واجهة لحام هي ضوابط الإنتاج الرئيسية.
• المواد: الصلب المصبوب C-Mn → الجودة الدقيقة، متطلبات الأثر، الخيار المقاوم للصدأ، أو مواد خدمة الجليد التي يجب تأكيدها قبل الإنتاج.
• التثبيت: مقعد سطح السفينة / الأساس المطاوئ → تعزيز سطح السفينة وتفاصيل اللحام تظل مسؤولية تصميم السفينة المعتمدة.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → نظام الطلاء النهائي يتبع مواصفات طلاء الوعاء.
• التفتيش: متوفر حسب متطلبات المشروع → يجب ذكر نوع الشهادة وطريقة NDT ونطاق اختبار الحمل والشهادة في أمر الشراء.

كيف يعمل

Mooring or towing line approaches the chock → Line passes through the closed rounded opening → Contact surfaces control the lead direction and reduce sharp rubbing → Local fitting load is transferred through the chock base and welds into the reinforced deck structure

التطبيقات

سفن الشحن. ناقلات النفط. سحب. قوارب العمل. سفن الخدمة. محطات رصيف مقدمة وقاعدة السفينة. مرشدين للخطوط الرافعة على سطح السفينة. مشاريع بناء جديدة. مشاريع إصلاح واستبدال.

الشهادات والمزايا

يمكن ترتيب شهادات المواد ، شهادات المصنع ، فئة التفتيش ، شهادة NDT ، ووثائق اختبار الحمل وفقًا لمتطلبات المشروع ، ونطاق التفتيش المتفق عليه ،وإجراءات الموافقة على الفئة.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: هل SWL المذكورة هي نفسها مثل MBL الحبل؟

الجواب 1: لا. يحدد الجدول SWL المثبتة ، في حين أن الحبل MBL هو الحد الأدنى لحمل الكسر للخط. يجب على مصمم السفينة تأكيد العلاقة بين الحبل MBL ، الحمل المصمم ،تثبيت SWL، اتجاه الحمل، وعوامل السلامة أو التصميم المعمول بها.

س2: ما هو الفرق العملي بين DIN 81915 النوع C والنوع A؟

A2: النوع C هو التكوين المغلق المثبت على سطح السفينة. يتم توفير النوع A بشكل عام على أنه التكوين المثبت على الحائط. يجب أن يتطابق النوع الصحيح مع رسم السفينة وارتفاع الحبل ،موقع التثبيت، والهيكل المتاح.

س3: ما هي المعلومات المطلوبة للحصول على اقتباس دقيق؟

A3: تأكيد المعيار والنوع، ومتطلبات SWL، وبيانات الحبل، نوع المواد، ومعالجة السطح، والكمية، ورسم التثبيت، مقعد سطح السفينة وتخطيط التعزيز، ومتطلبات الفئة، نطاق التفتيش,وجهة التسليم، وتاريخ التسليم المطلوب.
