ISO 13767 Shipside 2 Rollers Fairlead مع معدات سحب سفينة المقعد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | ISO 13767-2012 ، معيار الأسطوانة ISO 13755 | يكتب: | نوع 2 بكرة / 3 نوع بكرة |
|---|---|---|---|
| أقطار الأسطوانة: | 150 ~ 500 ملم | رقم الأسطوانة: | 2/3 بكرات |
| وزن الأسطوانة: | 126 ~ 1618 كجم | المواد: | الفولاذ الطري ، الفولاذ C-Mn ، الفولاذ المقاوم للصدأ ، الفولاذ المصبوب ، الحديد الزهر العقدي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الإيبوكسي التمهيدي ، المجلفن ، المصقول ، المعالجة ال | شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، إلخ |
منتوج وصف

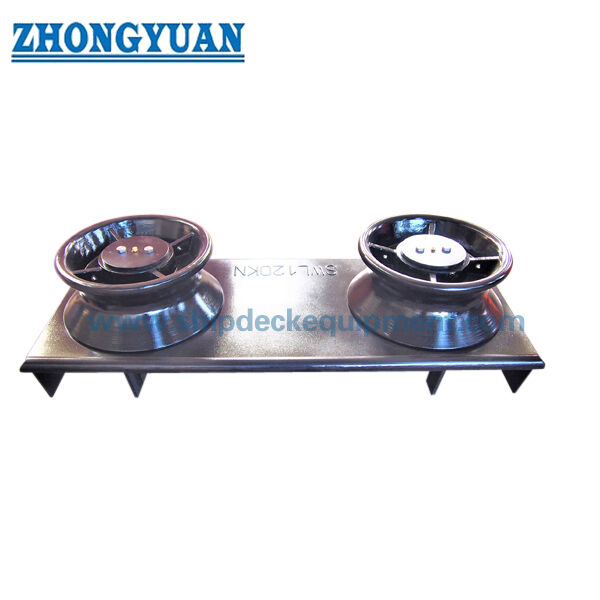

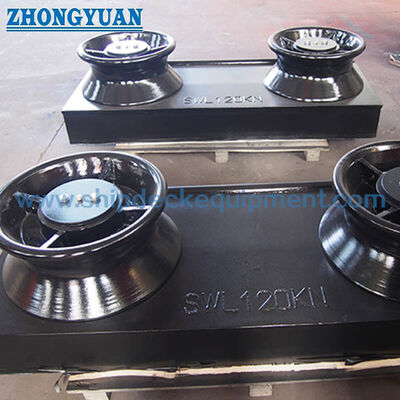

ISO 13767 Shipside 2 Rollers Fairlead مع معدات سحب سفينة المقعد
وصف:
ISO 13767 Shipside 2 تستخدم بكرات Fairlead مع مقعد لتوجيه حبل إرساء السفن.اعتمادًا على البناء ، يتم تصنيف رؤوس الأسطوانات الدوارة على النوعين التاليين: نوعان من الأسطوانة ؛ 3 نوع بكرة.يجب استخدام مواد المكونات لتصنيع أسطوانات الأسطوانة: المقعد - ألواح فولاذية قابلة للحام لها نقطة إنتاج لا تقل عن 235 نيوتن / مم 2.
المواصفات الفنية الرئيسية:
- المعيار الفني: ISO 13767-2012 ، معيار الأسطوانة ISO 13755
- النوع: 2 نوع بكرة / 3 نوع بكرة
- أقطار الأسطوانة: 150 ~ 500 مم
- رقم الأسطوانة: 2/3 أسطوانة
- وزن الأسطوانة: 126 ~ 1618 كجم
- المواد: فولاذ طري ، فولاذ C-Mn ، فولاذ مقاوم للصدأ ، فولاذ مصبوب ، حديد زهر عقدي
- المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من أساس متجر الايبوكسي ، المجلفن ، المصقول ، المعالجة السطحية المخصصة المتاحة.
- شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، Etc.
- يمكن تخصيص
المؤشرات الفنية الاساسية:
|
الحجم الاسمي دن |
نوع 2 أسطوانة | نوع 3 أسطوانات |
ل1 |
ل2 |
ص |
SWL | |||||
|
ل |
دبليو |
ل |
دبليو |
= 90 | = 20 | ||||||
| (كيلو نيوتن) | (طن) | (كيلو نيوتن) | (طن) | ||||||||
| 150 | 570 | 770 | 870 | 1070 | 300 | 135 | 200 | 260 | 26 | 186 | 19 |
| 200 | 740 | 990 | 1140 | 1390 | 400 | 170 | 250 | 437 | 45 | 314 | 32 |
| 250 | 910 | 1210 | 1410 | 1710 | 500 | 205 | 300 | 574 | 58 | 412 | 42 |
| 300 | 1070 | 1420 | 1670 | 2020 | 600 | 235 | 350 | 710 | 72 | 510 | 52 |
| 350 | 1230 | 1610 | 1930 | 2310 | 700 | 265 | 380 | 1025 | 104 | 736 | 75 |
| 400 | 1400 | 1780 | 2200 | 2580 | 800 | 300 | 380 | 1230 | 125 | 883 | 90 |
| 450 | 1560 | 1940 | 2460 | 2840 | 900 | 330 | 380 | 1571 | 160 | 1128 | 115 |
| 500 | 1720 | 2100 | 2720 | 3100 | 1000 | 360 | 380 | 1913 | 195 | 1373 | 140 |
|
أ.هي الزاوية النسبية للحبال على الأسطوانة fairlead. ب ، SWL هو الحد الأقصى لشد الحبل المطبق بناءً على (=) و 16 (= 2) انحراف اتجاه الحبل بواسطة الأسطوانة Fairlead. SWLs الموضحة في الجدول هي للإشارة فقط.تستند هذه على عمليات التحميل كما هو مذكور في الملحق أ. يمكن تعديل SWL اعتمادًا على ظروف التحميل الفعلية ، ويجب أن تكون العلامة الفعلية وفقًا للاتفاق بين المستخدم والشركة المصنعة. ج.صودبليوكمرجع.يتم تحديد حجم الفتح على الغلاف أو الحصن مع مراعاة إصلاح مساحة الأسطوانة. |
|||||||||||
| اسمى، صورى شكلى، بالاسم فقط بحجم Dn |
أ | ب | ج | ص | د يكتب أ & ب |
د يكتب ج |
h1 | t1 | T2 | اللحام طول الساق Z1 |
اللحام طول الساق Z2 |
اللحام طول الساق Z3 |
محسوب (كلغ) 2 بكرات يكتب |
محسوب (كلغ) 3 بكرات يكتب |
| 150 | 145 | 165 | 50 | 20 | 71،5 | 81.5 | 100 | 10 | 12 | 8 | 5 | 8 | 126 | 171 |
| 200 | 182 | 200 | 50 | 20 | 93،5 | 102،5 | 100 | 12 | 14 | 10 | 6 | 10 | 191 | 265 |
| 250 | 225 | 235 | 50 | 25 | 113،5 | 119،5 | 100 | 15 | 16 | 11 | 7،5 | 12 | 286 | 404 |
| 300 | 256 | 265 | 50 | 25 | 128،5 | 130،5 | 125 | 16 | 18 | 12 | 8 | 13 | 367 | 525 |
| 350 | 296 | 295 | 50 | 30 | 145،5 | 152،5 | 125 | 21 | 24 | 15 | 10،5 | 17 | 569 | 820 |
| 400 | 333 | 330 | 70 | 30 | 154،5 | 164،5 | 150 | 23 | 26 | 17 | 11،5 | 18 | 719 | 1048 |
| 450 | 371 | 360 | 70 | 35 | 167،5 | 179.5 | 150 | 26 | 28 | 20 | 13 | 21 | 912 | 1339 |
| 500 | 402 | 390 | 70 | 35 | 178،5 | 195،5 | 150 | 27 | 32 | 23 | 13،5 | 22 | 1097 | 1618 |
رسومات ISO 13767 أسطوانة السفن Fairlead 2 بكرات 3 بكرات Fairlead مع معدات سحب السفينة الأساسية
