اليدوي المتحركة الطائرة النجاة ديفيت
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نموذج: | دافيت ---- JYRH21 | الأعلى. حمل العمل: | 23 كيلو نيوتن |
|---|---|---|---|
| الأعلى. حمولة الرفع: | 14 كيلو نيوتن | خفض سرعة الطوافة: | 40 ~ 60 م / دقيقة |
| سرعة استرداد الخطاف الفارغ: | ≥18 م/دقيقة | الأعلى. تحميل الدوران: | 3.0 كيلو نيوتن |
| الأعلى. زاوية الدوران: | 3300 | الظروف المصممة: | الكعب 100 + الحافة 200 |
| سقوط القارب: | 16 ملم ضياء. غير تطور، جالف. | ||
| إبراز: | liferaft davit,380V liferaft davit,قارب النجاة davit |
||
منتوج وصف
رافعة قوارب النجاة اليدوية الدوارة
نظرة عامة على المنتج
رافعة قوارب النجاة اليدوية الدوارة هي جهاز إطلاق بذراع واحد لقوارب النجاة التي يتم إطلاقها بواسطة الرافعات. التكوين الموثق يخفض قارب النجاة المحمل بالجاذبية تحت تحكم الفرامل الرافعة ويستخدم علبة تروس يدوية للدوران. تستخدم رافعة يدوية للاستعادة ضمن حمل الاستعادة المعتمد.
على عكس رافعات قوارب الإنقاذ، فإن الحد الأقصى لحمل العمل للرافعة البالغ 23 كيلو نيوتن هو في الأساس تصنيف لحمل الإطلاق، بينما يبلغ حمل الرفع والاستعادة اليدوية المعتمد 3 كيلو نيوتن. هذا التمييز مهم للاختيار الصحيح ويجب عدم تبسيطه إلى وصف عام "رافعة رفع 23 كيلو نيوتن".
مواصفات سريعة
- نوع الرافعة: رافعة قوارب نجاة يدوية الدوران، بذراع واحد، بسقاطة واحدة
- الحد الأقصى لحمل العمل: 23 كيلو نيوتن
- الحد الأدنى لحمل الإطلاق: 5 كيلو نيوتن في موافقة النوع الحالية من BV
- الحد الأقصى لحمل الرفع / الاستعادة اليدوية: 3 كيلو نيوتن
- الحد الأقصى لحمل الدوران: 3 كيلو نيوتن
- الحد الأقصى لزاوية الدوران: 330 درجة
- حبل السلك: قطر 16 مم، مقاوم للدوران والتآكل
المعلمات الفنية الرئيسية
| المعلمة | قيمة RH23 الموثقة | موضع الدليل |
| الحد الأقصى لحمل العمل | 23 كيلو نيوتن | موافقة النوع من BV |
| الحد الأدنى لحمل الإطلاق | 5 كيلو نيوتن | موافقة النوع من BV |
| الحد الأقصى لحمل الرفع | 3 كيلو نيوتن | موافقة النوع من BV |
| الحد الأقصى لحمل الاستعادة اليدوية | 3 كيلو نيوتن | موافقة النوع من BV |
| الحد الأقصى لحمل الدوران | 3 كيلو نيوتن | موافقة النوع من BV |
| الحد الأقصى لزاوية الدوران | 330 درجة | موافقة النوع من BV |
| سرعة الإنزال | 40-60 متر/دقيقة | المواصفات الفنية |
| سرعة الرفع بدون حمل | 10 متر/دقيقة | المواصفات الفنية |
| سرعة الرفع بالحمل | 0.5 متر/دقيقة | المواصفات الفنية |
| حبل السلك | قطر 16 مم؛ MBL 138 كيلو نيوتن؛ مقاوم للدوران/التآكل | موافقة النوع من BV |
| الوزن الذاتي | ~1,300 كجم | المواصفات الفنية |
الهيكل والمكونات
تستخدم الرافعة الموثقة ذراعًا فولاذيًا واحدًا، وصينية/قاعدة دوارة، وعلبة تروس/مقبض دوران يدوي، وسقاطة واحدة، ورافعة، ووحدة حد، وسلك تحكم عن بعد بالفرامل، ولوحة تشغيل، واتصال خطاف تحرير مرتبط. تحدد المواصفات الفنية الفولاذ اللين لذراع الرافعة وغلاف الرافعة والفولاذ الكربوني/الكروم للتروس.
القيادة والتحكم
يتم تدوير قارب النجاة يدويًا إلى الخارج عبر علبة تروس الرافعة. بمجرد أن يصبح القارب جاهزًا للإنزال، توفر الجاذبية قوة الإنزال وتتحكم فرامل الرافعة في الهبوط. يمكن ترتيب التحكم عن بعد بالفرامل بحيث يمكن للركاب في قارب النجاة تحرير وإيقاف الفرامل اليدوية، كما يتوفر تشغيل الفرامل من جانب السطح. الاستعادة تتم بواسطة رافعة يدوية ضمن حمل 3 كيلو نيوتن المعتمد.
أساس الحمل والاختيار
الحد الأقصى لحمل العمل البالغ 23 كيلو نيوتن ليس قدرة رفع 23 كيلو نيوتن. تحدد أدلة موافقة النوع الحالية من BV الحد الأقصى لحمل الرفع والاستعادة اليدوية والدوران عند 3 كيلو نيوتن وتعطي حدًا أدنى لحمل الإطلاق يبلغ 5 كيلو نيوتن. لذلك، يجب فحص قارب النجاة وخطاف التحرير التلقائي وترتيب التعليق وكتلة القارب المحمل كنظام إطلاق معتمد واحد.
المواد والحماية السطحية
تحدد المواصفات الفنية المقدمة نظام رش/طلاء يستخدم برايمر إيبوكسي وتشطيب بولي يوريثان، ولكن تفاصيل الطلاء خاصة بالمشروع/الشركة المصنعة ويجب تأكيدها قبل نشرها كعرض قياسي. لذلك، تتعامل الصفحة الحالية مع الطلاء كعنصر توريد قابل للتكوين بدلاً من معلمة فنية عالمية.
المعايير والشهادات
شهادة موافقة النوع من Bureau Veritas في مجموعة الملفات المقدمة تغطي التكوين الموثق وهي صالحة حتى 16 يونيو 2029. تؤكد الحد الأقصى لحمل العمل البالغ 23 كيلو نيوتن، والحد الأدنى لحمل الإطلاق البالغ 5 كيلو نيوتن، والحد الأقصى لحمل الرفع/الاستعادة اليدوية/الدوران البالغ 3 كيلو نيوتن، وزاوية الدوران البالغة 330 درجة، وحبل سلك بقطر 16 مم بقوة كسر دنيا تبلغ 138 كيلو نيوتن، والرافعة المرتبطة بها.
شهادة RINA MED الوحدة B منفصلة لنفس طراز المصدر انتهت صلاحيتها في 6 يناير 2026. لا يجب تقديم شهادة BV الحالية وشهادة MED المنتهية الصلاحية على أنهما نفس حالة الموافقة.
دليل الاختيار والاستعلام
1. قدم طراز قارب النجاة، والسعة، وكتلة القارب المحمل بالكامل.
2. قم بتأكيد خطاف التحرير التلقائي المعتمد وترتيب التعليق.
3. قم بتأكيد ارتفاع الإطلاق المطلوب، ونطاق الدوران، وترتيب السطح/الأساس.
4. قم بتأكيد ما إذا كانت الاستعادة اليدوية للقارب المحمل مطلوبة وتأكد من أن الحمل ضمن حد الاستعادة المعتمد البالغ 3 كيلو نيوتن.
5. قم بتأكيد متطلبات الفئة، والعلم، و MED، و Transport Canada حسب الاقتضاء للمشروع.
التطبيقات
أنظمة قوارب النجاة التي يتم إطلاقها بواسطة الرافعات | سفن الركاب والبضائع | تطبيقات HSC حيث تمت الموافقة عليها | رافعات قوارب النجاة اليدوية البديلة | المشاريع التي تتطلب دورانًا يدويًا مدمجًا بذراع واحد

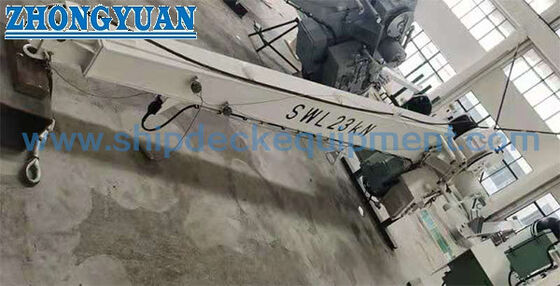

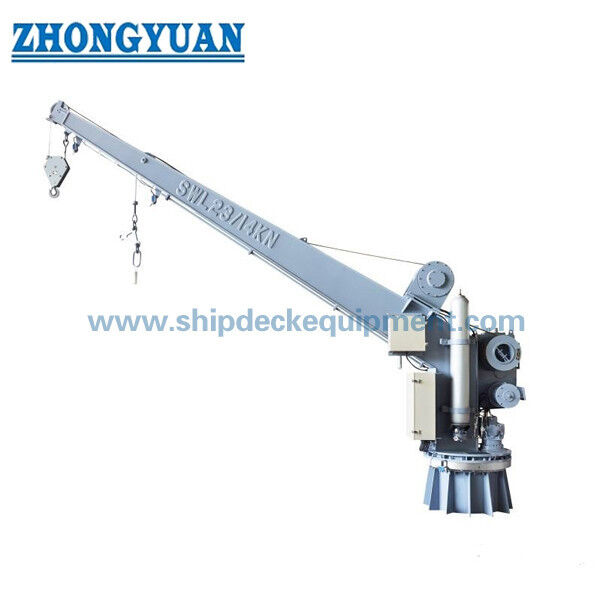

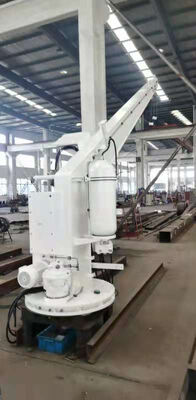

الرسومات والصور
الأسئلة الشائعة
س1. هل يعني 23 كيلو نيوتن أن الرافعة يمكنها رفع 23 كيلو نيوتن؟ لا. 23 كيلو نيوتن هو الحد الأقصى لتصنيف حمل العمل/الإطلاق. الحد الأقصى لحمل الرفع/الاستعادة اليدوية هو 3 كيلو نيوتن في موافقة النوع الحالية.
س2. هل الموافقة الحالية لا تزال سارية؟ موافقة النوع من BV المقدمة صالحة حتى 16 يونيو 2029. شهادة RINA MED الوحدة B المنفصلة انتهت صلاحيتها في 6 يناير 2026.
س3. هل يمكن استخدام أي قارب نجاة مع RH23؟ لا. يجب أن تتطابق كتلة القارب المحمل، وخطاف التحرير، وترتيب التعليق، والموافقة المطبقة مع جهاز الإطلاق.
