رافعة قارب نجاة تلسكوبية - نوع الحركة الأفقية

نظرة عامة على المنتج

رافعة قارب النجاة التلسكوبية هي جهاز إطلاق يتحرك أفقيًا مصمم لنقل قارب النجاة بين وضع التخزين ووضع الإطلاق الخارجي، ثم إنزال القارب إلى الماء من خلال الرافعة والسقالات المطابقة له. على عكس رافعة ذراع الرفع بالجاذبية، فإن الميزة المميزة للاختيار هي الحركة الأفقية لترتيب الرافعة بدلاً من رفع الذراع المدفوع بالجاذبية.

التكوين الموثق مصمم للركوب مع قارب النجاة في وضع التخزين وللإنزال المستمر بعد نقل القارب إلى وضع الإطلاق. يسمح التحكم عن بعد في الفرامل بإنزال يتم التحكم فيه من داخل قارب النجاة، مع تشغيل الفرامل من جانب السطح كبديل. يتم استرداد القارب بواسطة رافعة قارب نجاة مدفوعة بمحرك هيدروليكي.

مواصفات سريعة

• نوع الرافعة: رافعة قارب نجاة تلسكوبية / متحركة أفقيًا.
• الحمل الأقصى الموثق للرافعة: 145 كيلو نيوتن.
• نطاق حمل الإنزال الموثق: 24-140 كيلو نيوتن.
• حمل الرافعة المطابقة: بحد أقصى 70 كيلو نيوتن في التكوين المقدم.
• التشغيل: الركوب في وضع التخزين، الحركة الأفقية للخارج، الإنزال بالتحكم عن بعد والاسترداد بالطاقة.
• محرك الاسترداد: محرك هيدروليكي على رافعة قارب النجاة المطابقة.
• تحضير السطح: السفع الرملي إلى Sa2.5 مع برايمر إيبوكسي غني بالزنك، 2 × 40 ميكرومتر، في المواصفات المقدمة.

المعلمات الفنية الرئيسية

الهيكل والمكونات

تحدد وثيقة المصدر المنتج كرافعة قارب نجاة تلسكوبية، بينما يستخدم عنوان الرسم الخاص بها عبارة 'رافعة قارب نجاة متحركة أفقيًا'. لذلك، تستخدم الصفحة الأمامية كلا المصطلحين لأنهما يصفان نفس بُعد الاختيار الوظيفي: تحريك القارب أفقيًا من وضع التخزين إلى وضع الإطلاق قبل الإنزال العمودي.

يشمل النظام الموثق هيكل الرافعة، ورافعة قارب النجاة، والسقالات، وترتيب سلك التحكم عن بعد، وترتيب الربط، والواجهات المطلوبة للتخزين والإطلاق. لم يتم توثيق طريقة الدفع التلسكوبية الدقيقة، وشوط السفر الأفقي، وترتيب الدليل/البكرة، وهيكل الأساس بشكل كافٍ في المصدر الحالي ويجب تأكيدها من الرسومات العامة المعتمدة.

الدفع والتحكم

يتم إنزال قارب النجاة بالجاذبية تحت تحكم فرامل الرافعة بعد أن تقوم الرافعة بنقل القارب إلى وضع الإطلاق. يمكن للطاقم التحكم في فرامل الإنزال من داخل قارب النجاة عبر سلك التحكم عن بعد، بينما يمكن أيضًا تشغيل الفرامل من السطح.

يتم استرداد القارب بواسطة محرك هيدروليكي مثبت بشكل دائم على الرافعة. تنص مواصفات المصدر أيضًا على أن محرك الرافعة يتضمن فرامل أحادية الاتجاه، وقابض احتكاك محوري من نوع القرص، وذراع تدوير يدوي للرفع مع جهاز أمان.

كيف تعمل

الركوب: يصعد الأفراد إلى قارب النجاة بينما يظل في وضع التخزين. الإبحار الخارجي: يقوم الترتيب التلسكوبي/المتحرك أفقيًا بنقل القارب المعلق إلى وضع الإطلاق. الإنزال: يتم إنزال القارب بالجاذبية مع التحكم في فرامل الرافعة عن بعد من القارب أو محليًا من السطح. الاسترداد: تقوم الرافعة الهيدروليكية برفع القارب مرة أخرى وتعيده الرافعة إلى وضع التخزين.

التركيب والصيانة

تجعل هندسة الحركة الأفقية مساحة السطح، والخلوص العلوي، وشوط السفر، والمسافة بين الخطافات، ومحاذاة الدعم/الأساس مدخلات تركيب حرجة. بالنسبة للأعمال الجديدة أو التعديلات، يجب على حوض بناء السفن توفير ترتيب السطح/الأساس الحالي، والأبعاد الرئيسية للقارب ووزنه المحمل، ووضع التخزين، والسفر/الوصول المطلوب، وارتفاع الإنزال.

تنص الصفحة الفنية المقدمة على أن عمليات الفحص والاختبار يجب أن تتبع قرار المنظمة البحرية الدولية MSC.81(70). يجب أن تحدد وثائق المشروع الحالية أيضًا متطلبات كود معدات السلامة للحياة (LSA) / SOLAS المعمول بها، والأدلة المعتمدة، وسجلات الاختبار، ومسار الشهادة المطلوب من قبل علم السفينة وجمعية التصنيف.

دليل الاختيار والاستعلام

1. قدم طراز قارب النجاة، ووزن الإطلاق الكامل، والمسافة بين الخطافات، ورسم عام لوضع التخزين.

2. أكد السفر الأفقي المطلوب / الوصول، وجانب الإطلاق، ومساحة السطح / العلوية المتاحة.

3. قدم ارتفاع الإنزال المطلوب وترتيب الرافعة/السقالات الحالي للأعمال الجديدة أو الاستبدال.

4. أكد الواجهات الهيدروليكية/الكهربائية، وترتيب الأساس، وحالة الاسترداد المطلوبة.

5. أكد متطلبات الشهادات الحالية من الفئة، والعلم، و MED أو غيرها من الشهادات القانونية قبل الانتهاء من التوريد.

التطبيقات

قوارب النجاة المغلقة بالكامل | تخطيطات السفن التي تتطلب حركة قارب أفقية قبل الإنزال | أنظمة جديدة لمعدات السلامة للحياة | مشاريع استبدال رافعات تلسكوبية / أفقية للسفن الحالية

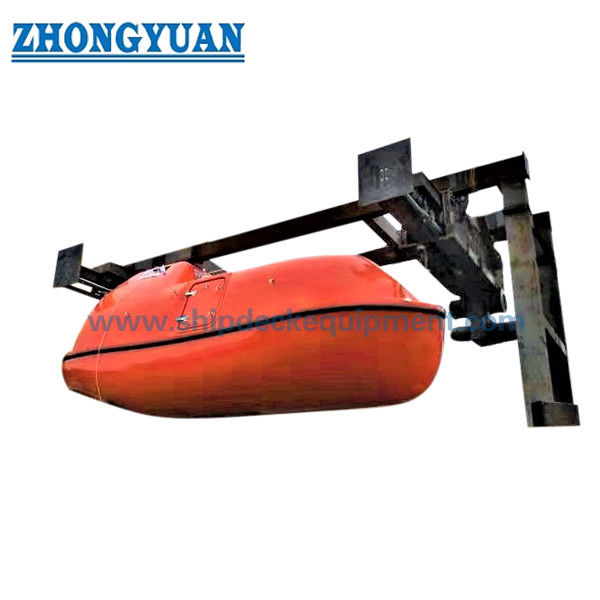

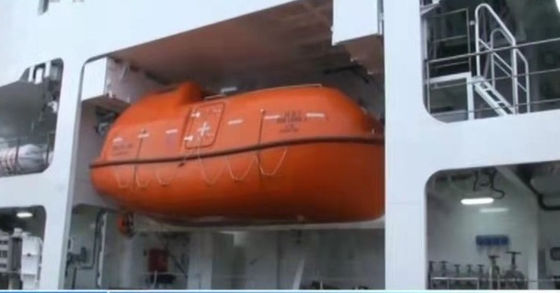

الرسومات والصور

أسئلة وأجوبة

س1. ما الفرق بين رافعة قارب نجاة تلسكوبية ورافعة رفع بالجاذبية؟ تنقل الرافعة التلسكوبية/المتحركة أفقيًا القارب أفقيًا بين مواضع التخزين والإطلاق، بينما تستخدم رافعة الرفع بالجاذبية أذرع رفع تتأرجح بالقارب للخارج.

س2. هل حمل الرافعة البالغ 70 كيلو نيوتن هو نفسه الحمل الأقصى للرافعة البالغ 145 كيلو نيوتن؟ لا. إنهما تصنيفان موثقان منفصلان ولا ينبغي تقديمهما كقيمة واحدة.
