موافقة MED على الجاذبية Luffing Arm Lifeboat Davit لمعدات إنقاذ الحياة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| اسم دافيت: | JYL68 الجاذبية نوع luffing دافيت | اسم الونش: | ونش قارب نجاة كهربائي JYWN52L |
|---|---|---|---|
| طرق التشغيل: | عملية كهربائية | حمل العمل دافيت: | 71 كيلو نيوتن |
| تحميل العمل للرافعة: | 52 كيلو نيوتن | حمولة الرفع: | 40 كيلو نيوتن |
| إنزال حمولة دافيت: | Min. دقيقة. 20 KN, Max. 20 كيلو نيوتن ، ماكس. 71 KN 71 كيلو ني | سرعة الرفع: | ≥4 م / دقيقة (الحياة) ≥18.0 م / دقيقة (إنقاذ) |
| خفض سرعة قارب النجاة: | S≥ (0.4 + 0.02H) × 60 = م / دقيقة حيث ، S = السرعة المنخفضة بالمتر / الثانية H = الارتفاع بالأمتار م | ||
| تسليط الضوء: | قارب النجاة دافيت luffing دافيت luffing دافيت الجاذبية,luffing davit,gravity davit |
||
منتوج وصف

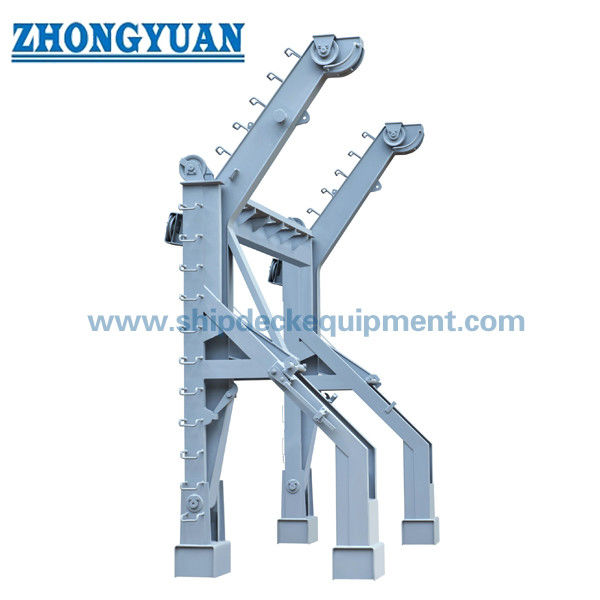

موافقة MED على الجاذبية Luffing Arm Lifeboat Davit لمعدات إنقاذ الحياة
وصف
1. المتطلبات العامة
1-1 يتم تصنيع دافيت واختباره بموجب موافقة جمعية التصنيف وفقًا لمتطلبات MSC.47 (66) - التعديلات على SOLAS 1974 و MSC.48 (66) -LSA.
1-2 الرافعة التي يجب تصميمها لركوب القارب عندما يكون القارب في وضع التخزين.يمكن إنزال القارب دون التوقف في حركة مستمرة في أقل وقت ممكن.
1-3 يمكن إنزال القارب بواسطة جهاز التحكم عن بعد.يمكن للطاقم تحرير وإيقاف فرامل اليد للرافعة من داخل القارب عن طريق وصلة سلكية بذراع الفرامل وبكرة الأسلاك على الأسطوانة الصغيرة.بدلاً من ذلك ، يمكن للطاقم تشغيل فرامل اليد على سطح السفينة.
1-4 ترتيب ربط القارب يمكن تحريره يدويًا باستخدام خطافات الانزلاق في الربط الأمامي والخلفي.
1-5 يتم استخدام محرك كهربائي مثبت بشكل دائم على الرافعة لرفع قارب النجاة / الإنقاذ مع عودة الأشخاص إلىمخزنةموقع.
1-6 محركات الرافعة مجهزة بمكبح أحادي الاتجاه ، وقابض احتكاك محوري من النوع القرصي وكرنك رفع يدوي مع جهاز أمان.
1-7 يجب أن تكون عمليات التفتيش والاختبارات لأجهزة دافيت متوافقة مع قرارات المنظمة البحرية الدولية رقم MSC81 (70) ومعتمدة من جمعية التصنيف.
2. المعلمات التقنية الرئيسية:
| أقصى درجات الأمان تحميل العمل KN |
حمولة الرفع KN |
أقصى عرض مم |
اقصى ارتفاع مم |
الوزن الكلي كلغ |
| 25 | 14.5 | 2590 | 5100 | 2820 |
| 40 | 17 | 2800 | 5200 | 3492 |
| 50 | 30.5 | 2800 | 5200 | 4300 |
| 50 | 35 | 2550 | 6500 | 3200 |
| 70 | 35 | 3150 | 6200 | 4730 |
| 85 | 38 | 3430 | 6600 | 5025 |
| 120 | 60 | 4150 | 8200 | 6500 |
| 170 | 70 | 4430 | 9090 | 9438 |
| 1． | اسم دافيت: JYL68 الجاذبية نوع luffing دافيت | يكتب | جي واي ال 68 | |
| 2． | اسم الرافعة: ونش قارب نجاة كهربائي JYWN52L | يكتب | JYWN52L | |
| اسم الرافعة: JYWN52R قارب نجاة ونش قارب إنقاذ قارب كهربائي | يكتب | JYWN52R | ||
| 3． | دافيت لقارب النجاة: مجموعات / سفينة ميناء ، مجموعة / سفينة ميمنة | |||
| 4． | طرق التشغيل: التشغيل الكهربائي | |||
| 5． | نوع الاتصال بين المعدات والسطح: اللحام | |||
| 6． | جهاز التحكم عن بعد: 1) في القارب 2) جانب المجلس 3) بجانب الرافعة | |||
| 7． | المواصفات الفنية الرئيسية | |||
| 1) | حمل العمل دافيت: | 71 كيلو نيوتن | ||
| 2) | حمولة العمل للرافعة: | 52 كيلو نيوتن | ||
| 3) | تحميل الرفع: | 40 كيلو نيوتن | ||
| 4) | إنزال حمولة دافيت: | دقيقة.20 كيلو نيوتن ، ماكس.71 كيلو نيوتن | ||
| 5) | سرعة الرفع: |
≥4 م / دقيقة (الحياة) ≥18.0 م / دقيقة (إنقاذ) |
|||
| 6) | خفض سرعة قارب النجاة: |
S≥ (0.4 + 0.02H) × 60 = متر / دقيقة حيث ، S = السرعة المنخفضة بالمتر / الثانية H = الارتفاع بالأمتار من رأس دافيت إلى خط الماء عند أخف حركة بحر حالة |
|||
| 7) | سقوط القارب: | 35WxK7-16-1770-Galv-no rotary type | |||
| 8． | بيانات المحرك | ||||
| 1) | محرك ونش قارب النجاة | YZ160S-6-H | |||
| 2) | قوة: | 8.5 كيلو واط | |||
| 3) | محرك قارب النجاة ونش قارب الإنقاذ | YZ225L-4/16-H | |||
| 4) | قوة: | 25/12 كيلو واط | |||
| 5) | مصدر الطاقة: | 440 فولت ، 60 هرتز ، 3 مراحل | |||
| 6) | صانع المحرك: | دزو الصين | |||
| 7) | نوع الحماية: | IP56 | |||
| 8) | نوع عزل المحرك: | F | |||
| 9) | ارتفاع درجة الحرارة: | ب | |||
| 10) | غدة الكابل: | مع | |||
| 11) | سخان الفضاء | مع | |||
| 12) | مع الترباس الأرض | مع | |||
| 13) | طريقة البدء: | مباشر | |||
| 9． | صندوق التحكم الكهربائي | ||||
| 1) | نوع الحماية: | IP56 | |||
| 2) | جهد التحكم: | 220 | الخامس، | 1 | مرحلة |
| 3) | 42V / 400VA لقارب النجاة | إمداد | |||
| 4) | الأجزاء الكهربائية الرئيسية | شنايدر | |||
| 5) | الأمبير متر | إمداد | |||
| 6) | مادة الصندوق: | ستانلس ستيل | |||
| 7) | لون الصندوق: | مونسيل 7.5BG7 / 2 | |||
| 10． | زر | ||||
| 1) | غدة الكابل | مع | |||
| 2) | زر مع كابل 7 متر | مع | |||
| 3) | درجة الحماية: | IP56 |
| 4) | مادة القاعدة: | PVC |
| 11． | صندوق حماية زر | |
| 1) | غدة الكابل | مع |
| 2) | نوع الحماية: | IP56 |
| 3) | مادة الصندوق: | ستانلس ستيل |
| 12． | الوزن الذاتي للدافيت: | ~ 4300 كجم / مجموعة |
| 13． | الوزن الذاتي لقارب النجاة ونش قارب الإنقاذ | ~ 1،370 كجم / مجموعة |
2. نطاق لدينا صانع العرض:
| رقم |
Q'TY (لكل دافيت) |
الأوصاف |
| 1 | 1 مجموعة | إطار دافيت مع تجهيز |
| 2 | 1 مجموعة | ذراع دافيت مع تجهيز |
| 3 | 1 مجموعة | حبل الأسلاك الفولاذية الرئيسي مع معالجة |
| 4 | 1 مجموعة | سلك التحكم عن بعد مع بكرة صغيرة |
| 5 | 1 مجموعة | وحدة ربط |
| 6 | 1 مجموعة | محرك كهربائي |
| 7 | 1 مجموعة | لوحة المبتدئين |
| 8 | 1 مجموعة | صندوق تبديل RPB مع كابل 7 متر |
| 9 | 1 مجموعة | لوحة تعليمات لإجراءات التخفيض |
| 10 | 1 مجموعة | كل غدة الكابل |
| 11 | 3 مجموعة | جهاز محدد |
| 12 | 1 مجموعة | قطع غيار سنة واحدة (لـ 2 مجموعة دافيت) |
3. نطاق ساحة التوريد:
| رقم |
Q'TY (لكل دافيت) |
الأوصاف |
| 1 | 1 مجموعة | زيت التشحيم |
| 2 | 1 مجموعة | تجميع وتركيب سطح السفينة |
| 3 | 1 مجموعة | الكابلات الكهربائية |
| 4 | 1 مجموعة | إجراء اختبار على متن الطائرة |
4. طريقة الرسم
تحضير السطح: إطلاق النار على Sa2.5
| تلوين | يكتب | اللون | DFT (ميكرومتر) |
| قاعدة | 702 إيبوكسي غني بالزنك (رمادي) | رمادي | 2 × 40 |
| وسط | |||
| سطح |
