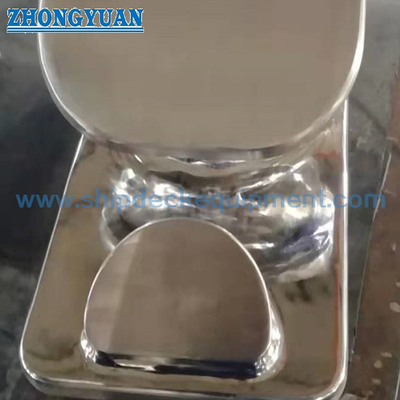

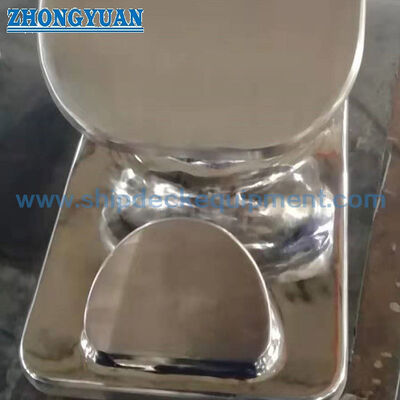

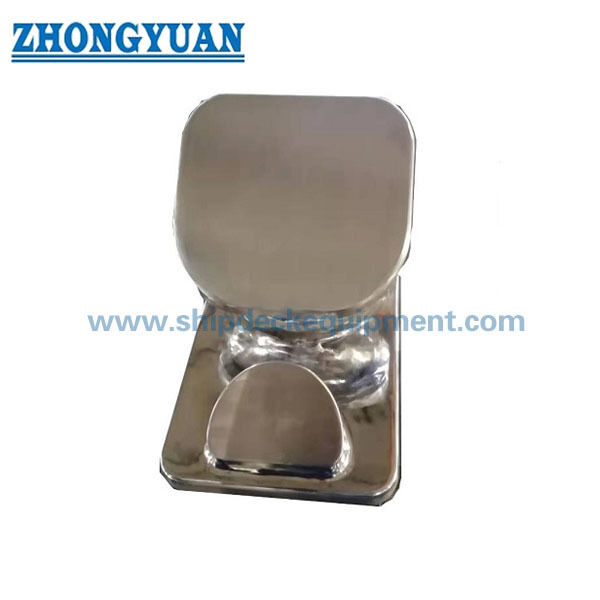

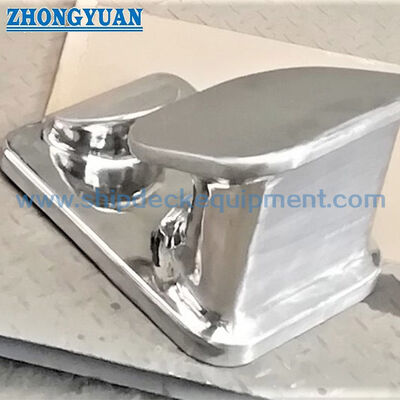

مرابط ثابت من الفولاذ المقاوم للصدأ مصقول مقاس 6 بوصات لسحب المراكب النهرية

6 بوصة من الفولاذ المقاوم للصدأ المصقول ثابتة لقطعة سحب القاطرات الداخلية

نظرة عامة على المنتج

قطعة السحب الثابتة المصنوعة من الفولاذ المقاوم للصدأ المصقول مقاس 6 بوصات هي دليل سحب مدمج مثبت على السطح مناسب لقاطرات الأنهار، وقاطرات الخزانات، وقوارب السحب، وقوارب العمل في الخدمة الداخلية والساحلية. حجمها الأصغر مفيد حيث تكون مساحة السطح محدودة أو يتم استبدال ترتيب قطعة سحب موجودة مقاس 6 بوصات، بينما تساعد الأسطح المنحنية المصقولة على تقليل التلامس الحاد والتآكل وتلف الخط المحلي أثناء عمليات السحب والتثبيت والتعامل مع القاطرات.

يتم توفير هذا النموذج بتكوين 6 بوصات بأبعاد رئيسية للغلاف 410 × 295 × 280 مم ووزن تقريبي يبلغ 75 كجم. يجب أن يأخذ الاختيار في الاعتبار بناء وقطر خط السحب، و MBL للخط، وزوايا الرصاص المتوقعة، واتجاه الحمل، وحمل المشروع المطلوب أو أساس التصنيف، وأساس السطح، وتفاصيل اللحام، ونطاق الفحص، والرسم المعتمد. يحتوي تكوين 10 بوصات على غلاف أكبر وخلوص تثبيت مختلف، لذلك يجب التعامل مع الصفحتين كنموذجين منفصلين بدلاً من مجرد اختلافات في اسم الحجم.

مواصفات سريعة

• نوع المنتج: قطعة سحب ثابتة من الفولاذ المقاوم للصدأ → توجه خط السحب عبر مسار محدد على مستوى السطح بدون بكرات متحركة.

• الحجم الاسمي: 6 بوصات → تسمية حجم تجاري مدمجة لترتيبات الأسطح الأصغر أو مواضع الاستبدال؛ تأكيد الفتح الفعلي وأبعاد A-G مقابل الرسم المعتمد.

• المادة: فولاذ مقاوم للصدأ مصبوب من الدرجة 304 → يجب أن تؤكد شهادة المواد المعيار الحاكم، ورقم الحرارة، والكيمياء، والخصائص الميكانيكية.

• عملية الصب: تقنية صب السيليكا سول → تدعم شكلًا مصبوبًا متكاملًا وهندسة تلامس حبل متحكم بها.

• تشطيب السطح: مصقول عالي / مصقول مرآة → تساعد أسطح العمل الملساء للحبل على تقليل الاحتكاك وتبسيط الفحص البصري.

• خيارات الفحص: الفحص الإشعاعي واختبار حمل السحب → يتم الاتفاق على النطاق ومعايير القبول ونقاط الشهود وإعداد التقارير قبل الإنتاج.

• اختلاف السلسلة: نموذج 6 بوصات له أبعاد A/B/C أصغر ووزن أقل من نموذج 10 بوصات → لا تتبادل الإصدارين دون التحقق من الرسم والأساس ومسار الخط.

المعلمات الفنية الرئيسية

المواصفات الرئيسية للمنتج بناءً على المعلومات المقدمة لنموذج 6 بوصات.

الأبعاد الرئيسية بالمليمتر. يجب أن تتوافق أحرف الأبعاد مع رسم المنتج المعتمد.

دليل الاختيار والاستعلام

الخطوة 1: تأكيد الإصدار المطلوب: تكوين مدمج مقاس 6 بوصات أو تكوين أكبر مقاس 10 بوصات، جنبًا إلى جنب مع الرسم المرجعي أو نموذج قطعة السحب الحالي. لا تختر فقط حسب تسمية البوصة.

الخطوة 2:توفير نوع خط السحب، والبناء، والقطر، و MBL، والتوتر المتوقع للخدمة، وزوايا الرصاص العادية في المستوى والارتفاع.

الخطوة 3: تأكيد حمل المشروع المطلوب أو أساس التصنيف إذا كان ذلك ممكنًا، واتجاه الحمل الرئيسي، وأقصى زاوية جانبية، وموقع السطح، ولوحة الأساس، والتعزيز المحيط، وترتيب اللحام.

الخطوة 4: تأكيد متطلبات شهادة مادة الفولاذ المقاوم للصدأ المصبوب من الدرجة 304، بما في ذلك المعيار الحاكم للمادة، ورقم الحرارة، والكيمياء، والخصائص الميكانيكية، وقابلية التتبع.

الخطوة 5:تحديد تشطيب السطح، ونطاق RT ومستوى القبول، وقيمة اختبار السحب أو حمل الإثبات، وفحص الشهود، وقابلية تتبع المواد، ونطاق الشهادة.

الخطوة 6:توفير نوع السفينة، والكمية، ورسم التثبيت أو الصور، ومتطلبات جمعية التصنيف، ووجهة التسليم، ووقت التسليم المطلوب.

الهيكل

جسم متكامل من الفولاذ المقاوم للصدأ المصبوب من الدرجة 304 | قاعدة تثبيت ثابتة على السطح | قناة عمل حبل منحنية مدمجة | أكتاف توجيه منحنية | أسطح تلامس مصقولة عاليًا | أساس سفينة معزز بواسطة حوض بناء السفن

مزايا السحب والصب والتركيب

• تتحكم القناة الثابتة المدمجة في مسار خط السحب حيث يلزم دليل على مستوى السطح أصغر لترتيبات 6 بوصات، أو أعمال الاستبدال، أو مساحة الأساس المحدودة.

• تقلل الأسطح المستديرة والمصقولة من التلامس المحلي الحاد وتساعد على الحد من التآكل والسحق على خطوط السحب الاصطناعية أو السلكية.

• يقلل الشكل المصبوب المتكامل من المفاصل المصنعة داخل مسار الحبل؛ تظل سلامة الصب وسمك الجدار المتبقي بعد الطحن نقاط قبول رئيسية.

• يمكن تضمين اختبارات RT وحمل السحب في خطة الفحص والاختبار عند الحاجة، مع الاتفاق على منطقة الفحص ومعايير القبول قبل الإنتاج.

• يعتمد تصنيف قطعة السحب على مسار الحمل الكامل. يجب التحقق من لوحة السطح، والأساس، والتعزيز، وحجم اللحام، وطول اللحام، واتجاه الحمل بواسطة مصمم السفينة أو حوض بناء السفن.

• بالنسبة للمياه قليلة الملوحة، والمياه المالحة، والتعرض للمواد الكيميائية، أو خدمة قاطرات الخزانات، يجب مراجعة متطلبات التنظيف والتخميل جنبًا إلى جنب مع شهادة مادة الفولاذ المقاوم للصدأ من الدرجة 304 وبيئة الخدمة.

كيف يعمل

يقترب خط السحب من قطعة السحب المدمجة المثبتة على السطح → يدخل الخط إلى القناة الثابتة المصقولة → توجه الأسطح التلامسية المنحنية وتقيد مسار الخط → يتم نقل قوة السحب عبر الجسم المصبوب وقاعدة التثبيت → يوزع هيكل السطح المعزز الحمل إلى السفينة

التطبيقات

قاطرات الحبوب الجافة الداخلية الأمريكية | قاطرات الخزانات | قوارب السحب وقوارب الدفع | قوارب العمل في الموانئ والأنهار | عمليات التثبيت | محطات سحب ومناولة القاطرات | مشاريع البناء الجديد والاستبدال

الشهادات والمزايا

يمكن ترتيب شهادات المواد، وسجلات فحص الشركة المصنعة، وتقارير NDE، ووثائق اختبار الحمل، والشهادات المتعلقة بالفئة وفقًا لمتطلبات المشروع ونطاق الفحص المتفق عليه؛ تخضع شهادة المنتج من الفئة لإجراءات الموافقة والمسح المعمول بها.

الرسومات والصور

الأسئلة الشائعة

س 1: كيف يجب التمييز بين الإصدارين 6 بوصات و 10 بوصات؟

ج 1: يستخدم نموذج 6 بوصات أبعاد A/B/C أصغر ووزنًا تقريبيًا أقل، مما يجعله أكثر ملاءمة لترتيبات الأسطح المدمجة أو مواضع الاستبدال حيث يتطابق الرسم المعتمد مع هندسة 6 بوصات. يتطلب نموذج 10 بوصات مساحة سطح أكبر وتأكيدًا منفصلاً للأساس.

س 2: ما هي معلومات الحمل التي يجب تأكيدها قبل اختيار قطعة السحب؟

ج 2: تأكيد حمل المشروع المطلوب أو SWL، واتجاه الحمل الرئيسي، وزاوية الانحراف الجانبي المسموح بها، وأساس السطح الكامل، وتفاصيل اللحام، وحساب أو أساس الاختبار المعتمد. لا ينبغي استخدام قيمة SWL خاصة بالنموذج حتى يتم تأكيد هذه العناصر.

س 3: ما هو المطلوب عادةً لفحص ABS أو فئة أخرى؟

ج 3: يجب الاتفاق على النطاق قبل الإنتاج وقد يشمل رسمًا معتمدًا، وشهادة مادة، وقابلية تتبع المواد، وإجراء تقرير NDE، وإجراء نتائج اختبار الحمل، وتفاصيل اللحام أو الأساس، وشهود المساح.
