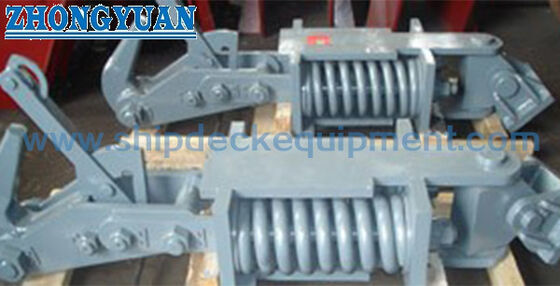

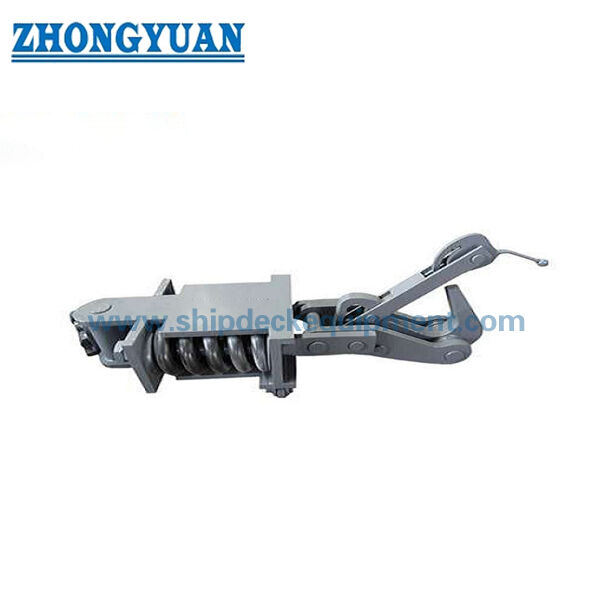

خطاف الجذب البحري 400 كيلون نوع الربيع اليدوي للقوارب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| SWL: | 16KN إلى 400KN | مادة: | الفولاذ الطري، الفولاذ C-Mn |
|---|---|---|---|
| الاستخدام: | رباط وقطر | معيار: | سي بي/تي 637-1995 |
| يكتب: | نوع الربيع | الاختبار: | اختبار النموذج الأولي، اختبار حمل الكسر، اختبار حمل العمل الآمن، اختبار التشغيل |
| نظام التشغيل: | الإفراج اليدوي | المعالجة السطحية: | السفع الرملي إلى S2.5 + 3 طبقات من طلاء الإيبوكسي، السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكس |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، رينا، IRS، RS، إلخ | ||
| إبراز: | 400kn خطاف سحب بحري,زنبرك نوع 400kn خطاف سحب بحري,خطاف سحب قارب 400kn |
||
منتوج وصف
خطاف سحب بحري | 400 كيلو نيوتن نوع زنبركي يدوي الإطلاق للقاطرات
نظرة عامة على المنتج

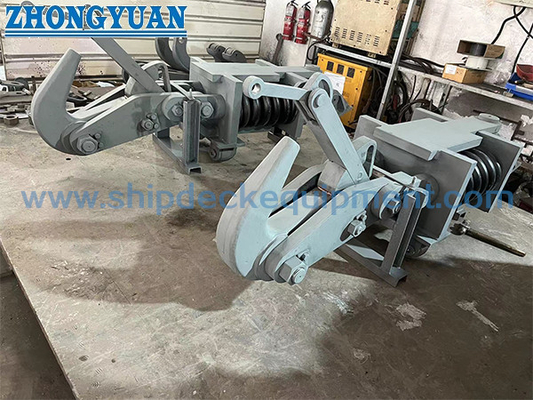

خطاف السحب الزنبركي ذو الإطلاق اليدوي بقوة 400 كيلو نيوتن هو تجهيزة سحب بحرية تستخدم على القاطرات وسفن السحب للاحتفاظ باتصال السحب أثناء التشغيل والسماح بالإطلاق المحلي المتعمد من خلال ترتيب تشغيل ميكانيكي. تدعم آلية المساعدة بالزنبرك فتح الخطاف بعد فصل جهاز الاحتجاز. هذه الصفحة مخصصة للنوع الزنبركي الذي يتم تشغيله يدويًا ولا تمثل نظام إطلاق عن بعد هيدروليكي أو هوائي.
يغطي المعيار CB/T 637-1995 تصنيف المنتج والمتطلبات الفنية وطرق الاختبار وقواعد الفحص ووضع العلامات والتعبئة لخطافات السحب الزنبركية المستخدمة في سحب السفن. تتراوح السلسلة المقدمة من 16 كيلو نيوتن إلى 400 كيلو نيوتن، وتركز هذه الصفحة على طراز 400 كيلو نيوتن. يستخدم جدول الأبعاد المقدم مصطلح "الحد الأقصى للحمل"؛ يجب تأكيد التعيين التعاقدي كحمل مسموح به، أو حمل عمل آمن (SWL)، أو حمل سحب آمن، جنبًا إلى جنب مع حمل الإطلاق المطلوب وحمل الاختبار، من الرسم المعتمد للمشروع ونطاق الفئة قبل التصنيع.
مواصفات سريعة
- نوع المنتج: خطاف سحب زنبركي يدوي الإطلاق → إطلاق ميكانيكي محلي لترتيبات سحب السفن.
- مرجع المعيار: CB/T 637-1995 → ينطبق على خطافات السحب الزنبركية لسحب السفن ويتضمن المتطلبات الفنية والاختبار والفحص ووضع العلامات والتعبئة.
- نموذج الصفحة: الحد الأقصى للحمل 400 كيلو نيوتن في الجدول المقدم → أعلى طراز سعة في السلسلة المقدمة من 16-400 كيلو نيوتن.
- ترتيب الإطلاق: تشغيل يدوي → لا يتم تضمين معدات الإطلاق عن بعد الهيدروليكية أو الهوائية في هذا التكوين.
- حجم طراز 400 كيلو نيوتن: طول 2259 مم × عرض 640 مم × ارتفاع 472 مم → يجب التحقق من مساحة الأساس وخلوص التشغيل قبل الإنتاج.
- الوزن المحسوب: حوالي 1340.1 كجم → يتعلق بالتخطيط للمناولة والنقل والرفع على متن السفينة وتركيب الأساس.
- أساس المواد: فولاذ طري / فولاذ كربون-منغنيز → يجب تأكيد درجات الصفائح والصب والمسامير والجلب والزنبرك الدقيقة.
- المعالجة السطحية: سفع بالرمل Sa 2.5 + طبقة واحدة من برايمر المصنع الإيبوكسي كمرجع → الطلاء البحري النهائي يتبع مواصفات طلاء السفينة.
المعلمات الفنية الرئيسية
|
دليل الاختيار والاستعلام
الخطوة 1: تأكيد طراز 400 كيلو نيوتن وتحديد ما إذا كان حمل المشروع محددًا كحد أقصى للحمل، أو الحمل المسموح به، أو حمل العمل الآمن (SWL)، أو حمل السحب الآمن.
الخطوة 2: توفير نوع خط السحب، وأبعاد عين السحب أو وصلة السحب، واتجاه السحب المتوقع، وزاوية التشغيل، وخلوص فتح الخطاف المطلوب.
الخطوة 3: تأكيد أساس التركيب، ومسار الحمل، وتعزيزات تحت السطح، وواجهة التثبيت / اللحام، وخلوص التشغيل المتاح عن طريق الرسم.
الخطوة 4: تأكيد ترتيب الإطلاق اليدوي، وموضع التشغيل المحلي، ومسار الرافعة أو سلك الإطلاق، وحمل الإطلاق المطلوب، وإجراء إعادة الضبط.
الخطوة 5: تأكيد درجات المواد، ودرجة حرارة التصميم الدنيا، وبيئة التآكل، ومتطلبات فئة الجليد أو درجات الحرارة المنخفضة، ونظام الطلاء النهائي.
الخطوة 6: تحديد نطاق الاختبار والشهادة، وجمعية التصنيف، ونقاط المراقبة، والكمية، ووجهة التسليم، وتاريخ التسليم المطلوب، وتوفير رسومات التخطيط العام (GA) أو رسومات التركيب.
الهيكل
جسم خطاف السحب | مجموعة الاحتجاز والإغلاق | آلية الإطلاق بمساعدة الزنبرك | رافعة التشغيل اليدوية / وصلة الإطلاق | مسمار محور وجلب | قاعدة وواجهة الأساس | ترتيب إعادة الضبط والإغلاق | طلاء واقٍ بحري
مزايا الإطلاق والتركيب والجودة
- توفر الآلية اليدوية تشغيلًا ميكانيكيًا محليًا دون الاعتماد على وحدة طاقة هيدروليكية أو إمداد هوائي؛ يجب التحقق من موضع المشغل والوصول الآمن في ترتيب السفينة.
- تساعد المساعدة بالزنبرك في فتح الخطاف بعد فصل المزلاج، بينما يجب إثبات حمل الإطلاق المسموح به من خلال التصميم المعتمد وإجراء الاختبار بدلاً من افتراضه من قيمة جدول 400 كيلو نيوتن.
- يوفر طراز 400 كيلو نيوتن غلافًا أبعادًا محددًا لمراجعة تخطيط السطح، وتصميم الأساس، وتخطيط الوصول، ومقارنة عروض الأسعار.
- يتم نقل قوة السحب عبر جسم الخطاف والمحور والقاعدة وهيكل الهيكل الداعم؛ لذلك، فإن قوة الأساس وتعزيزات تحت السطح هي جزء من ترتيب السحب الكامل.
- يجب أن تظل المسامير والجلب ومناطق تلامس المزلاج والزنبركات ووصلات الإطلاق متاحة للفحص والتزييت وفحص التآكل والاختبار الوظيفي.
- يمكن ترتيب اختبار الحمل واختبار تشغيل الإطلاق وتتبع المواد ومراقبة الفئة وفقًا لخطة الفحص والاختبار المعتمدة.
سمات مخصصة
- المعيار: CB/T 637-1995 → مرجع معياري لخطافات السحب الزنبركية المستخدمة في سحب السفن.
- الطراز: 400 → تم اختياره من السلسلة المقدمة 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 كيلو نيوتن.
- تصنيف الحمل: الحد الأقصى للحمل 400 كيلو نيوتن في البيانات المقدمة → يجب تأكيد تعريف الحمل التعاقدي النهائي ووضع العلامات.
- طريقة الإطلاق: إطلاق يدوي محلي → الإطلاق الهيدروليكي أو الهوائي عن بعد خارج هذا الطراز ما لم يتم تصميمه بشكل منفصل.
- المادة: فولاذ طري / فولاذ كربون-منغنيز → يجب تأكيد درجات المكونات الدقيقة ومتطلبات درجات الحرارة المنخفضة.
- المعالجة السطحية: Sa 2.5 + برايمر مصنع إيبوكسي كمرجع → نظام الطلاء النهائي يتبع مواصفات المشروع.
- التركيب: مثبت على السطح / الأساس → يتطلب اتجاه الحمل وتفاصيل التثبيت وتعزيزات السطح وخلوص التشغيل رسومات معتمدة.
- الفحص والشهادة: وفقًا لنطاق الطلب → يجب الاتفاق على أحمال الاختبار وحالة اختبار الإطلاق ومراقبة الفئة ونوع الشهادة قبل تقديم عرض الأسعار.
كيف يعمل
يتم وضع وصلة السحب على الخطاف → تؤمن آلية الاحتجاز الخطاف في وضع العمل → يتم نقل حمل السحب إلى القاعدة وهيكل الهيكل الداعم → يقوم المشغل بتشغيل ترتيب الإطلاق اليدوي → ينفصل المزلاج ويساعد الزنبرك في فتح الخطاف → يتم تحرير الوصلة → يتم إعادة ضبط الخطاف وإغلاقه وفحص وظيفته قبل إعادة الاستخدام.
التطبيقات
قاطرات الموانئ | سفن السحب الساحلية | قاطرات مساعدة السفن | قوارب العمل ذات ترتيبات السحب المعتمدة | مشاريع بناء جديدة | استبدال خطافات السحب الزنبركية المتوافقة
الشهادات والمزايا
يمكن ترتيب الشهادات والفحص وفقًا لمتطلبات المشروع ونطاق الاختبار المعتمد وتتبع المواد وإجراءات جمعية التصنيف. التوفر يخضع لموافقة الفئة ونطاق الطلب المتفق عليه.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س 1: هل يمكن تحرير الخطاف يدويًا أثناء حمل حمولة 400 كيلو نيوتن كاملة؟
ج 1: يحدد الجدول المقدم 400 كيلو نيوتن كحد أقصى للحمل، ولكنه لا يؤكد بشكل مستقل حمل الإطلاق المسموح به. يجب تحديد الإطلاق تحت الحمل في المواصفات المعتمدة والتحقق منه من خلال اختبار تشغيل الإطلاق المطلوب. لا ينبغي افتراض أن الإطلاق بالحمل الكامل مشمول.
س 2: هل يشمل هذا الطراز الإطلاق عن بعد من مقصورة القيادة؟
ج 2: لا. تصف هذه الصفحة خطاف سحب زنبركي يدوي الإطلاق. يتطلب نظام الإطلاق عن بعد الهيدروليكي أو الهوائي تكوينًا معتمدًا مختلفًا وفلسفة تحكم ومراجعة فشل آمن ونطاق اختبار.
س 3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟
ج 3: قدم تحديد الحمل المطلوب، وأبعاد خط السحب أو عين السحب، واتجاه السحب، ورسم الأساس والتركيب، وترتيب الإطلاق اليدوي، ومتطلبات المواد والطلاء، وجمعية التصنيف، ونطاق الاختبار، والكمية، والوجهة، وجدول التسليم.
