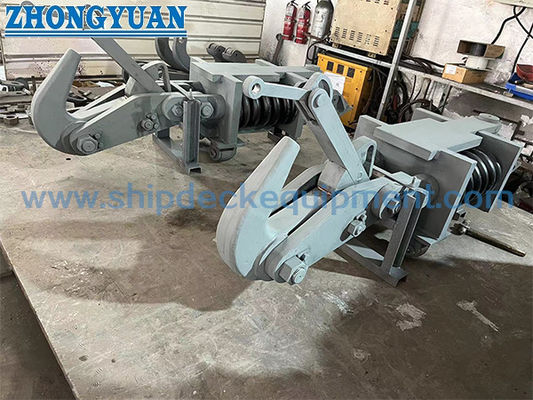

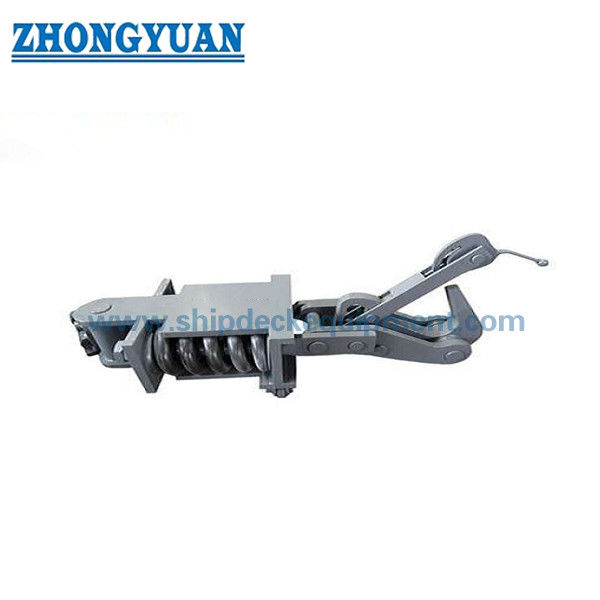

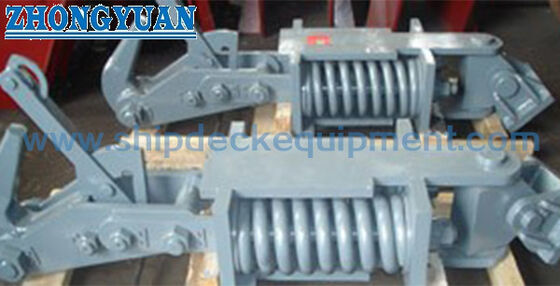

16–400 كيلو نيوتن خطاف سحب يدوي من النوع الزنبركي للقاطرات | CB/T 637-1995

نظرة عامة على المنتج

سلسلة خطافات السحب اليدوية من النوع الزنبركي بقدرة 16–400 كيلو نيوتن مخصصة للقاطرات وسفن السحب للاحتفاظ باتصال السحب أثناء التشغيل والسماح بالإطلاق المحلي المتعمد من خلال ترتيب تشغيل ميكانيكي. يستخدم التكوين المقدم آلية زنبركية مزدوجة للمساعدة في فتح الخطاف بعد فصل جهاز الاحتجاز. تغطي هذه الصفحة النوع الزنبركي الذي يتم تشغيله يدويًا ولا تمثل نظام إطلاق عن بعد هيدروليكي أو هوائي.

يغطي CB/T 637-1995 تصنيف المنتج والمتطلبات الفنية وطرق الاختبار وقواعد الفحص ووضع العلامات والتعبئة لخطافات السحب الزنبركية المستخدمة في سحب السفن. تشمل السلسلة المقدمة نماذج 16 و 25 و 40 و 63 و 100 و 160 و 220 و 320 و 400 كيلو نيوتن. يستخدم جدول الأبعاد المقدم مصطلح “الحد الأقصى للحمل”; يجب تأكيد التعيين التعاقدي كحمولة مسموح بها، أو حمولة العمل الآمنة، أو حمولة السحب الآمنة، أو حمولة الاختبار، أو أي مصطلح حمولة آخر من رسم المشروع المعتمد ومواصفات الطلب قبل التصنيع.

مواصفات سريعة

• نوع المنتج: خطاف سحب يدوي من النوع الزنبركي → إطلاق ميكانيكي محلي لترتيبات القاطرات وسحب السفن.
• مرجع المعيار: CB/T 637-1995 → ينطبق على خطافات السحب الزنبركية لسحب السفن ويغطي المتطلبات الفنية والاختبار والفحص ووضع العلامات والتعبئة.
• نطاق الحمل: 16–400 كيلو نيوتن في السلسلة المقدمة → تسمح تسعة أحجام نماذج بالاختيار وفقًا لترتيب السحب المعتمد والأساس المطلوب للحمل.
• ترتيب الزنبرك: آلية زنبركية مزدوجة → تساعد في فتح الخطاف بعد فصل جهاز الاحتجاز؛ تفاصيل الزنبرك وقدرة حمل الإطلاق تتبع التصميم المعتمد.
• ترتيب الإطلاق: تشغيل يدوي محلي → لا يتم تضمين معدات الإطلاق عن بعد الهيدروليكية أو الهوائية في هذا التكوين.
• نطاق الموديل: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → تختلف الأبعاد الكلية والوزن المحسوب حسب الموديل المحدد ويجب التحقق منها مقابل مساحة التركيب.
• أساس المادة: فولاذ طري / فولاذ C-Mn → يجب تأكيد الدرجات الدقيقة لجسم الخطاف والقاعدة ودبوس المحور والبطانات ومكونات المزلاج والزنبركات.
• المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من برايمر المصنع الإيبوكسي كمرجع → الطلاء البحري النهائي يتبع مواصفات طلاء السفينة.

المعلمات الفنية الرئيسية

الأبعاد الأساسية لسلسلة خطافات السحب اليدوية من النوع الزنبركي بقدرة 16–400 كيلو نيوتن المقدمة. الأبعاد بالمليمتر ما لم يُذكر خلاف ذلك. مصطلحات الحمل تتبع الجدول المقدم وتتطلب تأكيد المشروع.

دليل الاختيار والاستعلام

الخطوة 1: اختر الموديل المطلوب من سلسلة 16–400 كيلو نيوتن وقم بتأكيد تعيين الحمل التعاقدي الذي يستخدمه المشروع.

الخطوة 2: قم بتوفير نوع خط السحب، وأبعاد عين السحب أو الوصلة، واتجاه السحب المتوقع، وزاوية التشغيل، وفتحة الخطاف الواضحة المطلوبة.

الخطوة 3: قم بتأكيد أساس التركيب، ومسار الحمل، وتعزيز تحت السطح، وواجهة التثبيت / اللحام، وخلوص التشغيل المتاح حسب الرسم.

الخطوة 4: قم بتأكيد ترتيب الإطلاق اليدوي، وموضع المشغل المحلي، ومسار الرافعة أو سلك الإطلاق، وحمل الإطلاق المطلوب، وإجراء إعادة الضبط.

الخطوة 5: قم بتأكيد درجات المواد، ودرجة حرارة التصميم الدنيا، وبيئة التآكل، ومتطلبات فئة الجليد أو درجات الحرارة المنخفضة، ونظام الطلاء النهائي.

الخطوة 6: اذكر نطاق الاختبار والشهادة، وجمعية التصنيف، ونقاط الشهود، والكمية، ووجهة التسليم، وتاريخ التسليم المطلوب، وقدم رسومات التجميع العام أو التركيب.

الهيكل

جسم خطاف السحب | آلية الاحتجاز والمزلاج | آلية إطلاق مزدوجة مدعومة بالزنبرك | رافعة تشغيل يدوية / وصلة إطلاق | دبوس محور وبطانات | قاعدة وواجهة الأساس | آلية إعادة الضبط والقفل | طلاء واقي بحري

مزايا الإطلاق والتركيب والجودة

• توفر الآلية اليدوية تشغيلًا ميكانيكيًا محليًا دون الاعتماد على وحدة طاقة هيدروليكية أو إمداد هوائي؛ يجب التحقق من موضع المشغل والوصول الآمن في ترتيب السفينة.
• تساعد آلية الزنبرك المزدوجة في فتح الخطاف بعد فصل المزلاج، بينما يجب إثبات حمل الإطلاق المسموح به من خلال التصميم المعتمد وإجراء الاختبار بدلاً من استنتاجه من قيمة حمل الموديل.
• توفر سلسلة 16–400 كيلو نيوتن ذات التسعة موديلات نطاقًا عمليًا لمطابقة حجم خطاف السحب، وغلاف التركيب، وترتيب الأساس، ومتطلبات حمل المشروع.
• يتم نقل قوة السحب عبر جسم الخطاف والمحور والقاعدة وهيكل الهيكل الداعم؛ لذلك، فإن قوة الأساس وتعزيز تحت السطح جزء من ترتيب السحب الكامل.
• يجب أن تظل المسامير والبطانات ومناطق تلامس المزلاج والزنبركات ووصلات الإطلاق متاحة للفحص والتزييت وفحص التآكل والاختبار الوظيفي.
• يمكن ترتيب اختبارات الحمل واختبارات تشغيل الإطلاق وتتبع المواد وشهادة التصنيف وفقًا لخطة الفحص والاختبار المعتمدة.

سمات مخصصة

• المعيار: CB/T 637-1995 → مرجع المعيار لخطافات السحب الزنبركية المستخدمة في سحب السفن.
• نطاق الموديل: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → اختر حسب ترتيب السحب المعتمد ومتطلبات حمل المشروع.
• تصنيف الحمل: 16–400 كيلو نيوتن كحد أقصى للحمل في البيانات المقدمة → يجب تأكيد تعريف الحمل النهائي التعاقدي ووضع العلامات.
• طريقة الإطلاق: إطلاق يدوي محلي بمساعدة زنبرك مزدوج → الإطلاق الهيدروليكي أو الهوائي عن بعد خارج هذا التكوين ما لم يتم تصميمه بشكل منفصل.
• المادة: فولاذ طري / فولاذ C-Mn → يجب تأكيد درجات المكونات الدقيقة ومتطلبات درجات الحرارة المنخفضة.
• المعالجة السطحية: Sa 2.5 + برايمر مصنع إيبوكسي كمرجع → نظام الطلاء النهائي يتبع مواصفات المشروع.
• التركيب: مثبت على السطح / الأساس → اتجاه الحمل، وتفاصيل التثبيت، وتعزيز السطح، وخلوص الوصول تتطلب رسومات معتمدة.
• الفحص والشهادة: حسب نطاق الطلب → يجب الاتفاق على أحمال الاختبار، وحالة اختبار الإطلاق، وشهادة التصنيف، ونوع الشهادة قبل تقديم عرض الأسعار.

كيف يعمل

يتم وضع وصلة السحب على الخطاف → تقوم آلية الاحتجاز بتأمين الخطاف في وضع العمل → يتم نقل حمل السحب إلى القاعدة وهيكل الهيكل الداعم → يقوم المشغل بتشغيل آلية الإطلاق اليدوي → ينفصل المزلاج وتساعد الزنبركات المزدوجة في فتح الخطاف → يتم تحرير الوصلة → يتم إعادة ضبط الخطاف وقفله وفحص وظيفته قبل إعادة الاستخدام.

التطبيقات

قاطرات الموانئ | سفن السحب الساحلية | قاطرات مساعدة السفن | قوارب العمل ذات ترتيبات السحب المعتمدة | مشاريع بناء جديدة | استبدال خطافات السحب الزنبركية المتوافقة

الشهادات والمزايا

يمكن ترتيب الشهادات والفحص وفقًا لمتطلبات المشروع، ونطاق الاختبار المعتمد، وتتبع المواد، وإجراءات جمعية التصنيف. التوفر يخضع لموافقة التصنيف ونطاق الطلب المتفق عليه.

الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

الأسئلة الشائعة

س1: هل يمكن تحرير الخطاف يدويًا أثناء حمل حمولته المقدرة بالكامل؟

ج1: يعطي الجدول المقدم الحد الأقصى للحمل للموديل، ولكنه لا يؤكد بشكل مستقل حمل الإطلاق المسموح به. يجب تحديد الإطلاق تحت الحمل في المواصفات المعتمدة والتحقق منه من خلال اختبار تشغيل الإطلاق المطلوب. لا يجب افتراض الإطلاق بالحمل الكامل.

س2: هل تشمل هذه السلسلة الإطلاق عن بعد من المقصورة؟

ج2: لا. تصف هذه الصفحة خطاف سحب يدوي الإطلاق، مزدوج الزنبرك. يتطلب نظام الإطلاق عن بعد الهيدروليكي أو الهوائي تكوينًا مختلفًا معتمدًا، وفلسفة تحكم، ومراجعة آمنة للفشل، ونطاق اختبار.

س3: ما هي المعلومات المطلوبة لاختيار الموديل الصحيح؟

ج3: قم بتوفير تعيين الحمل المطلوب، وأبعاد خط السحب أو العين، واتجاه السحب، ورسم الأساس والتركيب، وترتيب الإطلاق اليدوي، ومتطلبات المواد والطلاء، وجمعية التصنيف، ونطاق الاختبار، والكمية، والوجهة، وجدول التسليم.: لا. تصف هذه الصفحة خطاف سحب زنبركي يدوي الإطلاق. يتطلب نظام الإطلاق عن بعد الهيدروليكي أو الهوائي تكوينًا مختلفًا معتمدًا، وفلسفة تحكم، ومراجعة آمنة للفشل، ونطاق اختبار.

س3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟

ج3: قم بتوفير تعيين الحمل المطلوب، وأبعاد خط السحب أو العين، واتجاه السحب، ورسم الأساس والتركيب، وترتيب الإطلاق اليدوي، ومتطلبات المواد والطلاء، وجمعية التصنيف، ونطاق الاختبار، والكمية، والوجهة، وجدول التسليم.
