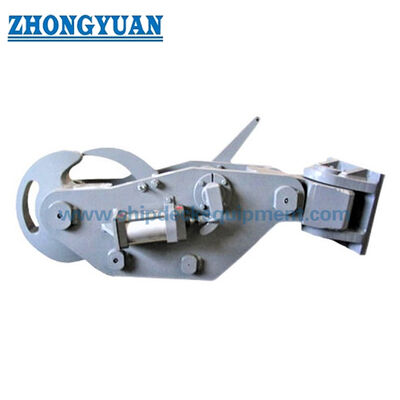

خطاف سحب القرص السريع للطاقة الهوائية مع حركة التأرجح الجانبي للقوارب الجرارة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| SWL: | 30 طن، 50 طن، 60 طن، 80 طن، 90 طن، 100 طن | مادة: | الفولاذ الطري، الفولاذ C-Mn |
|---|---|---|---|
| الاستخدام: | الإرساء والسحب، للقطر في حالات الطوارئ وقطر الميناء | يكتب: | نوع القرص، الحركة: حركة جانبية |
| الاختبار: | اختبار النموذج الأولي، اختبار حمل الكسر، اختبار حمل العمل الآمن، اختبار التشغيل | نظام التشغيل: | التحكم بالهواء المضغوط، التحكم عن بعد، الإصدار اليدوي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | خطاف سحب بحري هوائي,خطاف سحب سريع التحرير 100t,خطاف سحب قارب من نوع القرص |
||
منتوج وصف
خطاف سحب قرصي هوائي للإطلاق عن بعد للقاطرات | خطاف سحب سريع التحرير
نظرة عامة على المنتج
خطاف سحب القرص الهوائي سريع التحرير هو وصلة سحب مثبتة على السطح للقاطرات، وقاطرات الموانئ، والسفن التي تتطلب تحريرًا متحكمًا فيه لحبل السحب. آلية تحرير من نوع القرص تؤمن وصلة حبل السحب أثناء التشغيل ويمكن تحريرها محليًا بالتحكم اليدوي أو عن بعد من خلال نظام هوائي، وفقًا لترتيب التحرير المعتمد وإجراء التشغيل.
تغطي المجموعة المقدمة حمولات تصل إلى 100 طن، وتستخدم ترتيب تثبيت جانبي التأرجح لمتابعة التغييرات في اتجاه حبل السحب ضمن نطاق الحركة المعتمد. يجب أن يأخذ الاختيار في الاعتبار حمل السحب المطلوب، ومادة حبل السحب وهندسة العين، والجانب الجانبي، وأساس سطح السفينة، وترتيب التحكم عن بعد، ومتطلبات اختبار التحرير تحت الحمل، ونطاق التصنيف. هذه المعدات مخصصة لواجب السحب ويجب عدم التعامل معها كخطاف رفع أو كخطاف ربط سريع التحرير للرصيف.
مواصفات سريعة
- نوع المنتج: خطاف سحب قرصي هوائي سريع التحرير → وصلة حبل سحب متحكم فيها وتحرير طارئ لعمليات سحب القاطرات.
- نطاق الحمولة الآمنة للعمل (SWL): 30 / 50 / 60 / 80 / 90 / 100 طن → ستة تصنيفات مقدمة لأحمال السحب المختلفة وترتيبات السفن.
- أوضاع التحرير: تحرير يدوي محلي وتحرير هوائي عن بعد → سيتم تأكيد محطات التشغيل وترتيب النسخ الاحتياطي اليدوي حسب المشروع.
- حالة التحرير: خط سحب مرتخٍ أو تحرير تحت الحمل حتى الحمل المعتمد للمشروع → يجب إثبات قدرة التحرير بكامل الحمولة الآمنة للعمل (SWL) من خلال إجراء الاختبار المعتمد.
- الحركة: ترتيب التأرجح الجانبي → يسمح بمحاذاة جانبية محدودة مع اتجاه حبل السحب؛ يجب تأكيد الزاوية المسموح بها وترتيب التوقف.
- المادة: فولاذ طري أو فولاذ كربون-منغنيز → الدرجات النهائية، والمعالجة الحرارية، والصلابة، وتتبع المواد تتبع التصميم المعتمد ونطاق الشهادة.
- الاختبار: التشغيل، الحمل، التحرير، واختبار النموذج الأولي وفقًا لنطاق الطلب → يجب التعامل مع اختبار الكسر التدميري كاختبار نموذج أولي ما لم ينص على خلاف ذلك.
- المعالجة السطحية: سفع Sa 2.5 + طبقة واحدة من برايمر ورشة الإيبوكسي كمرجع → نظام الطلاء البحري النهائي يتبع مواصفات طلاء السفينة.
المعلمات الفنية الرئيسية
| الحمولة الآمنة للعمل (طن) | أ | ب | د | ح | ل | ن | ر |
| 30 | 300 | 285 | 470 | 355 | 1278 | 180 | 60 |
| 50 | 395 | 360 | 470 | 405 | 1395 | 214 | 60 |
| 60 | 400 | 380 | 600 | 450 | 1628 | 220 | 80 |
| 80 | 410 | 400 | 600 | 466 | 1703 | 260 | 80 |
| 90,100 | 450 | 430 | 650 | 502.5 | 1915 | 328 | 88 |
دليل الاختيار والاستعلام
الخطوة 1:تأكيد الحمولة الآمنة للعمل (SWL) المطلوبة، ونوع القاطرة، وواجب السحب، وحمل السحب التصميمي، ومنطقة التشغيل، وما إذا كان الخطاف مخصصًا لبناء جديد أو استبدال.
الخطوة 2:تأكيد مادة حبل السحب والطرفية: حبل بولي بروبلين / نايلون، حبل سلك فولاذي، عين سحب، مشبك، أو وصلة أخرى. قدم أبعاد العين والطرفية لمراجعة التوافق.
الخطوة 3:تأكيد اتجاه التأرجح الجانبي، وزاوية الحركة المطلوبة، واتجاه حبل السحب، وارتفاع تركيب الخطاف، والخلوص المحيط، وفتحة السطح، والأساس، وتعزيز هيكل السفينة.
الخطوة 4:تأكيد بيانات التحكم الهوائي: ضغط الهواء المتاح، جودة الهواء، جهد التحكم، متطلبات الملف اللولبي، محطات التحرير المحلية وفي غرفة القيادة، سلك أو رافعة التحرير اليدوي، ومتطلبات الإنذار / الإشارة.
الخطوة 5:تأكيد نطاق الاختبار والشهادة قبل تقديم عرض الأسعار: اختبار الإثبات أو الحمولة الآمنة للعمل (SWL)، اختبار التحرير تحت الحمل، اختبار التشغيل، اختبار كسر النموذج الأولي، طريقة الاختبار غير الإتلافي (NDT)، حضور التصنيف، شهادات المواد، ووثائق الشركة المصنعة.
الخطوة 6:تقديم درجة المادة، ونظام الطلاء، والكمية، ونوع السفينة، وجمعية التصنيف، ورسم التركيب، ووجهة التسليم، ووقت التسليم المطلوب.
الهيكل
عضو تحرير القرص الدوار | آلية الاحتفاظ والقفل | رافعة التحرير ورافعة إعادة الضبط | ترتيب التثبيت / الدوران الجانبي التأرجح | المشغل الهوائي وواجهة التحكم | ترتيب التحرير اليدوي المحلي | أساس السطح والوصلة الهيكلية
مزايا السلامة والهندسة للسحب
- يدور عضو تحرير القرص لفصل حبل السحب، مما يدعم التحرير المتحكم فيه دون التعامل مع المنتج كخطاف رفع تقليدي.
- تساعد حركة التأرجح الجانبي الخطاف على متابعة التغييرات الجانبية في اتجاه حبل السحب ضمن النطاق المعتمد، مما يقلل من عدم المحاذاة الصلبة عند وصلة السحب.
- يمكن للتحكم الهوائي عن بعد وضع أمر التحرير في غرفة القيادة و/أو محطة السطح، بينما يوفر ترتيب التحرير اليدوي المحلي طريقة تشغيل مستقلة وفقًا للتصميم المعتمد.
- يجب التحقق من أداء التحرير تحت الحمل عند الحمل المتفق عليه وحالة حبل السحب. يجب أن تظل الحمولة الآمنة للعمل (SWL)، وحمل التحرير، وحمل الإثبات، وحمل كسر النموذج الأولي، وقوة كسر حبل السحب منفصلة بوضوح.
- يتم نقل قوة السحب من خلال جسم الخطاف، وتثبيت التأرجح الجانبي، والأقواس، والأساس، وهيكل السفينة المقوى؛ يجب اعتماد أحمال رد فعل السطح وتفاصيل اللحام مع ترتيب السفينة.
- يجب تشطيب هندسة الاحتفاظ، وأسطح تلامس القرص، والحواف المكشوفة لتجنب التلامس المحلي الحاد مع عين السحب أو وصلة الحبل.
- يمكن النظر في مراقبة حمل السحب الاختيارية من خلال دبوس حمل مُجهز بأجهزة استشعار وشاشة عرض عن بعد عند الحاجة، ولكنه غير مدرج ما لم ينص على خلاف ذلك في عرض الأسعار والرسم المعتمد.
سمات مخصصة
- الحمولة الآمنة للعمل (SWL): 30 / 50 / 60 / 80 / 90 / 100 طن → اختر وفقًا لأساس حمل السحب المعتمد بدلاً من مجرد قوة سحب القاطرة.
- نوع الخطاف: قرصي سريع التحرير → عضو تحرير دوار لفصل حبل السحب.
- الحركة: تأرجح جانبي → الزاوية المسموح بها، وموضع التوقف، واتجاه القيادة خاصة بالمشروع.
- التحكم في التحرير: هوائي عن بعد + يدوي محلي → سيتم تأكيد محطات التشغيل ومنطق النسخ الاحتياطي للطوارئ.
- توافق حبل السحب: وصلة حبل أو سلك تخضع لمراجعة الهندسة → قدم أبعاد عين حبل السحب، والكتف، والمشبك، والطرفية.
- المادة: فولاذ طري / فولاذ كربون-منغنيز → الدرجة الدقيقة، والخصائص الميكانيكية، والصلابة، والتتبع تتبع المواصفات المعتمدة.
- التثبيت: أساس السطح / ترتيب الأقواس → يتم التحقق من تعزيز السطح وتفاصيل اللحام بواسطة حوض بناء السفن أو مصمم السفينة.
- نطاق الاختبار: النموذج الأولي، الحمل، التحرير، التشغيل، والاختبار غير الإتلافي (NDT) وفقًا للطلب → يجب تأكيد حضور التصنيف ومعايير القبول قبل الإنتاج.
- مراقبة الحمل: اختياري حسب متطلبات المشروع → دبوس الحمل، الشاشة، مستويات الإنذار، المعايرة، وإخراج الإشارة هي بنود نطاق منفصلة.
كيف يعمل
يتم وضع عين حبل السحب أو الوصلة على خطاف القرص → آلية الاحتفاظ والقفل تؤمن الوصلة → يمر حمل السحب عبر تثبيت التأرجح الجانبي وأساس السفينة → يقوم الأمر المحلي أو الهوائي عن بعد بتشغيل آلية التحرير → يدور القرص وتنقطع وصلة السحب → يتم فحص الخطاف وإعادة ضبطه بعد أن تكون المنطقة آمنة
التطبيقات
سحب قاطرات الموانئ | عمليات مساعدة السفن في الموانئ | محطات سحب خلفية للقاطرات | سفن السحب الساحلية | واجبات السحب الطارئ الخاصة بالمشروع | ترتيبات السحب الجديدة والمُعاد تركيبها
الشهادات والمزايا
يمكن ترتيب الشهادات والاختبارات التي تم حضورها وفقًا لمتطلبات المشروع، وإجراء الاختبار المعتمد، وتتبع المواد، وقبول جمعية التصنيف. يجب الاتفاق على نطاق الشهادة والفحص قبل تقديم عرض الأسعار.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

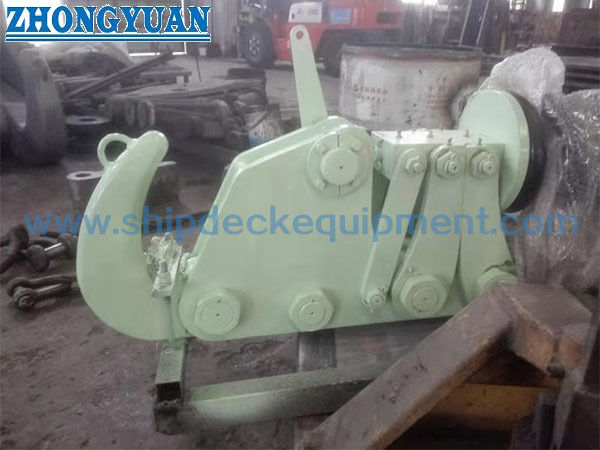

الرسومات والصور
الأسئلة الشائعة
س 1: هل يمكن لخطاف سحب القرص الهوائي تحرير حبل السحب بكامل الحمولة الآمنة للعمل (SWL)؟
ج 1: التصميم مخصص للتحرير تحت الحمل، ولكن يجب تأكيد التحرير بكامل الحمولة الآمنة للعمل (SWL) من خلال تكوين الخطاف المعتمد، والنظام الهوائي، ووصلة حبل السحب، وإجراء الاختبار، ومتطلبات التصنيف. يجب ذكر حمل التحرير بشكل منفصل عن أحمال الإثبات وأحمال الكسر.
س 2: كيف يجب اختيار الطراز الصحيح من 30 إلى 100 طن من الحمولة الآمنة للعمل (SWL)؟
ج 2: يجب أن يستخدم الاختيار حمل السحب التصميمي المعتمد، والتأثيرات الديناميكية، ونوع حبل السحب، واتجاه القيادة، ونطاق التأرجح الجانبي، ورد فعل الأساس، وتعزيز السطح، وقاعدة التصنيف. قوة سحب القاطرة وحدها ليست أساسًا كاملاً للاختيار.
س 3: هل هذا المنتج هو نفسه خطاف الربط السريع التحرير؟
ج 3: لا. هذا المنتج هو خطاف سحب مثبت على السفينة لعمليات القاطرات والسحب. خطاف الربط السريع التحرير للرصيف هو منتج ربط طرفي مختلف بتثبيت ومراقبة حمل وتشغيل مختلفين.
