OCIMF SPM سلاسل مغلق مع أساس مصفح للوقوف على قوس ناقلة

OCIMF SPM سلاسل مغلق مع أساس مصفح للوقوف على قوس ناقلة

لمحة عامة عن المنتج

سدادة سلسلة الرصيف ذات النقطة الواحدة من نوع OCIMF هي عبارة عن عدادات مصفحة على سطح القوس المستخدمة لتثبيت سلسلة الشاف في نهاية الناقلة لسلسلة الرصيف SPM.يتم تثبيتها على خط مع القوس العريض والقاعدة المعتمدة للربط، فإنه ينخرط في حلقة السلسلة المحددة وينقل قوة الارتكاز من خلال جسم السدادة ، الأساس المطاوئ ، وهيكل السفينة المعززة.

يتم توفير تكوينينين مرجعيتين للقطر الاسمي للسلسلة 54-56 ملم و 76-78 ملم مع قيم SWL مرجعية من 100 طن و 200 طن. هندسة حلقة السلسلة ، اتجاه الحمل ،نوع الأساس، تعزيز سطح السفينة، نوع المواد، تفاصيل لحام، متطلبات الاختبار، ونطاق الشهادة يجب أن تؤكد على السفينة

الترتيبات المتعلقة بالرصيف ومراجع OCIMF المعتمدة للمشروع.

مواصفات سريعة

• نوع المنتج: سدادة سلسلة الشفرة SPM → تحافظ على سلسلة الشفرة في نهاية الناقل أثناء عمليات الرصيف في نقطة واحدة.
• ترتيب التثبيت: يجب التحقق من تركيب سطح السفينة المطاوئ → محاذاة السدادة ، والهندسة الأساسية ، وتعزيز قوس السفينة معًا.
• النطاق الاسمي للسلسلة: 54-56 ملم و 76-78 ملم → يجب أن يؤكد الاختيار النهائي أيضًا مساحة سلسلة الروابط والعرض وتخطيط القضبان والهندسة المشاركة.
• س.و.ل. المرجعية: 100 طن و 200 طن → المذكورة كقيم حمولة العمل في السدادة من الجدول المزود، وليس MBL للسلسلة أو حمولة الاختبار أو حمولة الكسر.
• الطول الإجمالي المرجعي: 1،336 مم و 1،800 مم → يؤثر على مساحة سطح السفينة ، والتعامل ، ومساحة التثبيت ، وتوافق الاستبدال.
• الوزن المرجعي: 488 كجم و1421 كجم → مفيد لتخطيط الرفع والتعبئة والنقل وإعداد تركيب حوض بناء السفن.
• خيارات المواد: الصلب الخفيف ، الصلب C-Mn ، الصلب عالي الجاذبية ، أو الصلب المصبوب → المواد النهائية ونطاق التتبع محدد للمشروع.
• الامتثال والشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد مرجع OCIMF ومراجعة الفئة والتفتيش ونطاق الشهادة قبل الإنتاج.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد ترتيب SPM للربط ، وتخطيط قوس ناقلة النفط ، والمرجع المطبق OCIMF ، والكمية المطلوبة من سدادة السلسلة.

الخطوة الثانية: تأكيد قطر السلسلة الاسمية، والأبعاد الكاملة للسلسلة، ودرجة السلسلة، وتكوين الدبابيس، وموقع الدليل الدقيق الذي سيتم إشراكه.

الخطوة 3: تأكيد SWL المطلوب وفصله بوضوح عن متطلبات MBL للسلسلة، وحمل الإثبات، وحمل الاختبار، وحمل الكسر.

الخطوة الرابعة: توفير موقع القوس في المقدمة، واتجاه خط السلسلة، وارتفاع سطح السفينة، والبصمة المتاحة، ونوع الأساس المطاوئ، والرسومات الهيكلية للسفينة.

الخطوة 5: تأكيد نوع المواد، ومواصفات اللحام، ونطاق NDT، ونظام الطلاء، وتتبع المواد، والمجتمع الطبقي، ومتطلبات فحص الشهود.

الخطوة 6: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، رسم GA المعتمد، وصور المعدات الحالية لمشاريع الاستبدال.

الهيكل

Chain engagement mechanism | Load-bearing stopper body | Welded mounting base | Optional project foundation | Pin / locking components to confirmed design | Deck structural interface | Project coating system

الميزات المتعلقة بالرصيف والأساس والجودة

• يتم اختيار الوقاية مع سلسلة التفريغ ، لأن القطر الاسمي للسلسلة وحده غير كاف لتأكيد التشغيل الصحيح للرابط والجلوس.
• يجب أن يكون مسار الحمل متواصلًا من حلقة السلسلة المشاركة عبر جسم السدادة والقاعدة المطاومة إلى هيكل سطح القوس المعزز.
• ترتيب التثبيت المطاوئ يدعم التكامل الدائم مع هيكل الوعاء ولكن حجم اللحام، وإعداد المفاصل، وأعضاء الدعم،والترميم المحلي لا يزال خاضعا لسحب السفينة المعتمدة.
• يمكن تطوير أساس قاعدة اختياري للمباني الجديدة أو واجهات استبدال عندما لا تتطابق هندسة سطح السفينة الحالية مع البصمة المرجعية.
• يمكن تكييف اختيار المواد مع مستوى حمولة المشروع ، وطريق التصنيع ، والقدرة على اللحام ، ومتطلبات درجة الحرارة المنخفضة ، ونطاق موافقة الفئة.
• يمكن ترتيب فحص الأبعاد وفحص اللحام وفحوصات التشغيل الوظيفي واختبار الاختبار غير المعماري واختبار الحمل وفقًا لخطة الفحص والتجربة المتفق عليها.يجب تأكيد الطرق الدقيقة ومعايير القبول.

سمات مخصصة

• فئة المعدات: معدات رصيف نقطة واحدة → مخصصة لمعدات سلسلة القوس SPM وسلسلة الشفاف ، وليس معدات سحب عامة.
• نوع المرجعية: نوع OCIMF → الامتثال النهائي يعتمد على المنشور / الطبعة المحددة من OCIMF والرسوم المعتمدة وتفسير المشروع.
• قطر السلسلة الاسمي: 54-56 ملم / 76-78 ملم → يجب تقديم هندسة سلسلة الروابط قبل إصدار التصميم النهائي.
• SWL المرجعية: 100 t / 200 t → لا تستخدم هذه القيم كسلسلة MBL أو حمولة دليل أو حمولة كسر.
• التثبيت: التثبيت المطاوئ → تعزيز سطح السفينة وتفاصيل اللحام الخاصة بالسفينة.
• خيار الأساس: أساس قاعدة محدد للمشروع متاح → أبعاد الواجهة وتخطيط نقل الحمل يتطلب الموافقة.
• المواد: الصلب الخفيف / الصلب C-Mn / الصلب عالي الجاذبية / الصلب المصبوب → الصفات الدقيقة وتخصيص المكونات لتكون مؤكدة.
• متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → شهادة الشركة المصنعة ، شهادة المواد ، شهادة الفئة ، وفحص الشهود لا يفترض أنها إمدادات قياسية.

كيف يعمل

SPM hawser approaches the tanker bow → Chafe chain passes through the bow fairlead → Designated chain link enters the chain stopper → Stopper mechanism engages and retains the link → Mooring load transfers through the welded foundation to the reinforced vessel structure → Chain is released only after the mooring load is controlled

التطبيقات

Crude oil tankers | Product tankers | Shuttle tankers | FSO / FPSO offloading interfaces where specified | CALM buoy tanker mooring | Single point mooring terminals | Newbuilding and replacement projects

الشهادات والمزايا

يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع والرسومات المعتمدة وتتبع المواد وإجراءات المجتمع الطبقي ونطاق التفتيش المتفق عليه.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

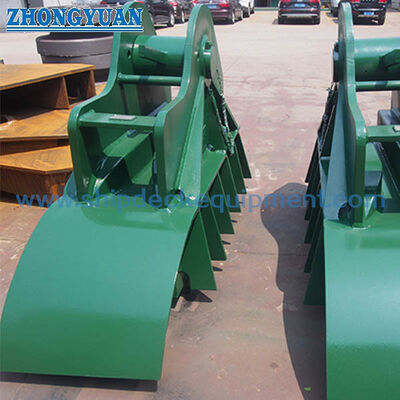

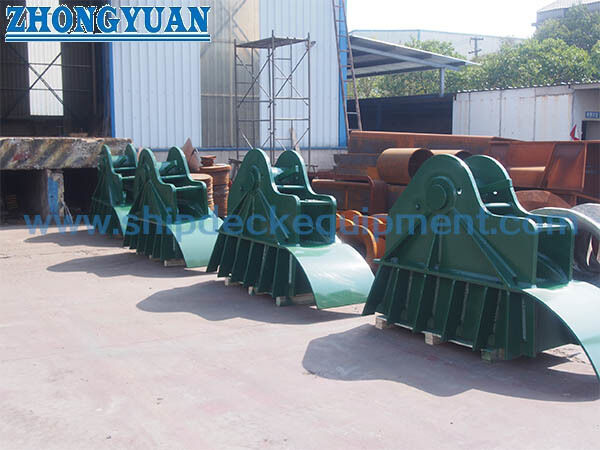

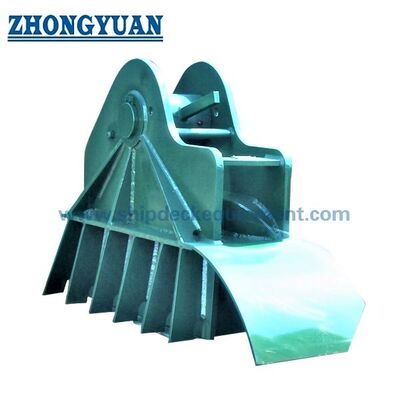

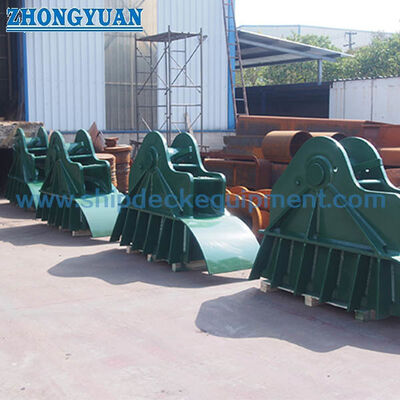

الرسم والصور

الأسئلة الشائعة

س1: كيف يجب اختيار أحجام مغلق السلسلة 100 طن و 200 طن؟

ج1: ابدأ مع سدادة SWL المطلوبة والقطر الاسمي لسلسلة الشفرة ، ثم تحقق من هندسة سلسلة الروابط الكاملة ، محاذاة الرؤوس العادلة ، بصمة سطح السفينة ، ترتيب الأساس ،ورسم المرفأ المعتمد للسفنالقطر الاسمي وحده ليس كافيا

السؤال 2: هل يؤكد نوع OCIMF تلقائيًا الامتثال الكامل لـ OCIMF؟

ج2: لا. يجب ذكر المنشورات والطبعة المطبقة في OCIMF، وتخطيط الوعاء، ومواصفات السلسلة، وقاعدة الحمل، والاختبار، ونطاق موافقة الفئة في وثائق المشروع.وينبغي إطلاق المنتج النهائي ضد رسم معتمد وخطة تفتيش متفق عليها.

س3: ما هي المعلومات المطلوبة قبل الاقتباس؟

ج3: يُقدّم الوضع المطلوب لـ SWL، قطر السلسلة وأبعاد الروابط الكاملة، نوع السفينة، ترتيب القوس والسلسلة، رسم الأساس، متطلبات المواد والطلاء، المجتمع الطبقي،نطاق الاختبار و NDT، الكمية، الوجهة، وجدول التسليم.
