حامل سحب ورسو مثبت على السطح بدبوس منزلق | JIS F 2029:1997

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan Marine Equipmen
إصدار الشهادات: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
رقم الموديل: قياسي أو مخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Based on quotation
تفاصيل التغليف: تصدير البليت القياسية أو التعبئة المخصصة
وقت التسليم: بناء على متطلبات المشروع
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: إنتاج مخصص على أساس متطلبات المشروع
افضل سعر اتصل

معلومات تفصيلية
معيار: جيس ف 2029-1997 الرقم الاسمي: 52-132
القطر الاسمي لسلسلة المرساة القابلة للتطبيق: 50-132 ملم مواد: C-Mn الصلب والفولاذ الطري
وزن: 55 إلى 723 كجم المعالجة السطحية: الرمل إلى S2.5 + 3 طبقات من الطلاء الايبوكسي ، مجلفن
شهادات التصنيف: CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ
إبراز:

السحب JIS F 2029-1997 دعامة الإرساء

,

JIS F 2029-1997 قوس الإرساء

,

JIS F 2029 معدات سحب السفن

منتوج وصف

دعامة سحب وربط على سطح السفينة مع دبوس متحرك1997



لمحة عامة عن المنتج

دعامة الجر السفينة المثبتة على سطح السفينة JIS F 2029 هي عدادة اتصال مصفحة تستخدم لتثبيت حلقة نهاية سلسلة التشنج في ترتيب الجر الطارئ.بنيتها الرئيسية تتكون من صفيحتين متوازيتين عمودية العين على صفيحة القاعدة، دبوس انزلاقي عرضي يمر عبر وصلة نهاية السلسلة ، لوحة دعم دبوس ، ودبوس مغلق للحفاظ عليه.

وتغطي مجموعة JIS F 2029-1997 المقدمة الأرقام الاسمية من 52 إلى 132 لقطر سلسلة المرساة المعمول بها من 50 إلى 132 مم.عادة ما يتم ترتيب الدعم على سطح السفينة الأمامية أو موقع آخر معتمد للجذب بقوة نقطة وفقا لتصميم السفينة. إنه ليس عبارة عن صخرة رصيف عامة أو صخرة توجيه الحبل. يجب أن يعتبر الاختيار النهائي نوع السلسلة والهندسة النهائية للرابط ، وحمل السحب المعتمد ، وخط السحب ، ومواد الدبوس والصفائح ،تعزيز سطح السفينة، تفاصيل لحام، الوصول لمعالجة الدبوس، ومتطلبات التصنيف.



مواصفات سريعة

  • نوع المنتج: دعامة سحب السفينة مثبتة على سطح السفينة → تضمن وصلة نهاية سلسلة التشنج داخل ترتيب سحب طوارئ معتمد.
  • الهيكل: لوحات العين المتوازية + دبوس انزلاق عريضي + لوحة دعم دبوس + دبوس مغلق → يوفر اتصال إيجابي في نهاية السلسلة مع دبوس رئيسي قابل للإزالة.
  • المرجع القياسي: JIS F 2029-1997 → يجب تأكيد الطبعة المعتمدة من قبل المشروع ووضع القياس الرسمي قبل الإصدار النهائي للورقة البيانية.
  • النطاق الاسمي: رقم 52 إلى رقم 132 → يتوافق مع قطرات سلاسل الارتكاز المعمول بها من 50-52 ملم إلى 124-132 ملم.
  • الكتلة المحسوبة: 55 إلى 723 كجم → يدعم التعامل والنقل وتخطيط التثبيت وتقدير الشحن الأولي.
  • التثبيت: لوحة أساسية مصفحة على هيكل سطح السفينة المعزز → مسار حمولة الوقاية ، وتفاصيل اللحام ، وتعزيز سطح السفينة المحلي تتطلب موافقة تصميم السفينة.
  • خيارات المواد: فولاذ C-Mn أو فولاذ خفيف حسب المعلومات المقدمة → يجب تأكيد الصفات الدقيقة للصفيحة والقرص والصفيحة الداعمة والقرص الوقائي بشكل منفصل.
  • أساس الحمل: لا يتم توفير SWL أو حمولة التصميم للجذب في الجدول المقدم → قطر السلسلة هو مرجع لتحديد الأبعاد ، وليس بديلاً عن التحقق من الحمل الجذب المعتمد.

المعلمات التقنية الرئيسية

الاسمية
لا..		 يوم اسمي
من المطبق
سلاسل المرساة		 القاعدة
لوحة		 الدبوس الصلبة
طول الساق
L1 L2 L4 ب B1 B2 t3 د (ل) أنا 1 l2 3 t4 h d1 f f1
52 من 50 إلى 52 425 470 95 70 165 230 12 65 430 80 175 175 135 32 100 13 10 7
56 54 إلى 56 450 500 100 75 180 250 14 70 455 80 190 185 145 32 110 13 11 7
60 من 58 إلى 60 475 540 115 80 195 260 16 75 475 80 200 195 155 32 120 13 12 8
64 62 إلى 64 500 580 120 85 205 270 16 80 505 80 215 210 170 32 130 13 12 8
68 66 إلى 68 530 610 125 90 220 300 19 85 525 80 225 220 175 32 140 16 13 9
73 70 إلى 73 560 660 130 100 235 310 19 90 560 80 245 230 190 32 150 16 14 9
78 76 إلى 78 600 700 140 105 260 340 22 95 590 80 260 250 200 32 160 16 15 10
84 81 إلى 84 620 760 150 110 270 360 22 100 615 80 275 260 210 32 170 16 16 10
90 87 إلى 90 695 810 160 120 295 390 25 110 685 100 300 285 235 40 180 16 17 10
95 92 إلى 95 725 860 170 130 305 410 25 120 720 100 320 300 245 40 190 19 18 11
102 97 إلى 102 765 920 185 135 330 440 28 130 745 100 330 315 260 40 205 19 19 11
111 105 إلى 111 805 1000 200 145 350 470 28 140 790 100 355 335 280 40 220 19 20 11
120 114 إلى 120 850 1080 220 160 370 510 28 150 845 100 385 360 305 40 240 19 21 11
132 124 إلى 132 910 1200 240 175 395 560 30 160 905 100 415 385 330 40 260 19 22 11



الاسمية
لا..		 يوم اسمي
من المطبق
سلاسل المرساة		 صفيحة العين

دعم الدبوس

لوحة

 مغلق
الدبوس

الحسابات

الكتلة
(بالكيلوغرام)
L3 هـ D1 D3 R t t1 D2 S e l4
52 من 50 إلى 52 415 130 70 160 95 22 14 72 245 15 115 55
56 54 إلى 56 450 140 75 170 100 25 14 77 255 15 120 70
60 من 58 إلى 60 480 150 80 180 105 25 16 82 265 15 130 83
64 62 إلى 64 510 160 85 190 110 28 16 87 280 15 135 99
68 66 إلى 68 545 170 90 200 120 28 19 92 290 18 145 121
73 70 إلى 73 585 180 95 220 130 30 19 97 305 18 150 144
78 76 إلى 78 625 195 100 230 135 32 22 102 320 18 160 180
84 81 إلى 84 670 210 105 250 145 35 22 107 330 18 165 219
90 87 إلى 90 720 225 115 270 160 38 25 117 375 18 180 280
95 92 إلى 95 760 235 120 280 170 38 28 127 390 21 190 321
102 97 إلى 102 815 255 135 300 180 40 28 137 405 21 205 386
111 105 إلى 111 890 275 145 330 190 45 28 147 425 21 215 465
120 114 إلى 120 960 300 155 350 205 50 30 157 450 21 230 586
132 124 إلى 132 1050 330 165 390 225 50 35 167 480 21 245 723



دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد JIS F 2029، الرقم الاسمي 52132، قطر السلسلة المطبق، نوع السلسلة، والأبعاد الفعلية للصلة النهائية.

الخطوة 2: تأكيد وظيفة الدعامة داخل ترتيب سحب الطوارئ للسفينة ، وموقف التثبيت ، واتجاه السحب ، زاوية خط السحب ، والوصول إلى العمل المتاح.

الخطوة الثالثة: يقدم الحمل المعتمد لمخطط السحب، أو MBL للسلسلة أو أساس الحمل للمشروع، وعوامل السلامة المطلوبة، وأي متطلبات حمل الاختبار؛ لا تستمد SWL من الرقم الاسمي وحده.

الخطوة 4: تأكيد مواد الصفيحة الأساسية، الصفيحة العينية، الدبوس، الصفيحة الداعمة، والدبوس، بما في ذلك درجات الحرارة المنخفضة أو متطلبات الخدمة الخاصة عند الاقتضاء.

الخطوة 5: تأكيد تعزيز سطح السفينة، رسم الأساس، إعداد لحام، أبعاد ساق الحام f / f1، متطلبات WPS، نطاق التفتيش، والوصول لإزالة الدبوس المنزلق والاحتفاظ به.

الخطوة السادسة: تأكيد معالجة السطح، ونظام طلاء الوعاء النهائي، وحماية التآكل حول الدبوس القابل للإزالة، وتتبع المواد، والمجتمع الطبقي، ونطاق الشهادة.

الخطوة 7: قدم الكمية، والرسومات الرسمية القياسية أو رسومات GA، صور التثبيت إذا كانت متوفرة، وجهة التسليم، ومدة التسليم المطلوبة، وقيود التعبئة أو النقل.



الهيكل

Welded base plate | Two parallel vertical eye plates | Transverse sliding main pin | Pin support plate | Stopper pin | Chain end-link engagement space | Deck welding interface | Specified corrosion-protection system



ربط السحب واللحام والفوائد الهندسية

  • يشكل الدبوس المنزلق العرضي اتصالًا ميكانيكيًا مباشرًا من خلال الرابط النهائي لسلسلة التشنج ، مما يتجنب الاستخدام غير الصحيح لجهاز توجيه الحبل كنقطة اتصال سحب.
  • الصفائح الموازية للعين تدعم الدبوس على جانبي الرابط السلسلة؛ يجب التحكم في المسافة بين الصفائح وتحديد الثقوب وتلاءم الدبوس لمنع التداخل في التثبيت والحامل المحلي غير المتساوي.
  • توفر لوحة دعم الدبوس ودبوس السدادة وظائف التعامل والاحتفاظ ، ولكن يجب أن يظل ترتيب الاحتفاظ النهائي واتجاه الإزالة متاحًا في تخطيط سطح السفينة المثبت.
  • الصفيحة الأساسية المطاومة تنقل ردود فعل السحب إلى هيكل السفينة.يجب أن يتحقق من تصميم السفينة أو جمعية التصنيف.
  • توفر نطاق الأحجام القياسية التوافق الأبعاد لعدة قطرات سلاسل المرساة، في حين أن الملاءمة النهائية لا تزال تعتمد على نوع السلسلة، شكل الرابط النهائي، وعبء سحب المشروع،وترتيب سحب الطوارئ المعتمد.
  • يجب التحكم في حالة سطح الدبوس ، وأحداث الحافة ، وإنهاء الثقب ، وحماية التآكل بحيث يمكن توصيل وصلة السلسلة وفكها دون تلف أو اعتقال يمكن تجنبه.
  • يمكن ترتيب تتبع المواد والفحص الأبعاد والتحكم في اللحام والفحص المحدد للمشروع وفقًا لمجال الفحص والشهادة المتفق عليه.

سمات مخصصة

  • المعيار: JIS F 2029-1997 → تستخدم عندما تتبنى مواصفات السفينة أو حوض بناء السفن سلسلة أبعاد قوس الجر JIS.
  • الرقم الاسمي: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 / 132
  • قطر السلسلة المطبق: 50 ∼ 132 ملم النطاق الإجمالي → يجب تأكيد الجودة الفعلية للسلسلة والهندسة النهائية للصلة.
  • طريقة التوصيل: الزحف من خلال الدبوس العرضي من خلال وصلة نهاية السلسلة → قطر الدبوس والتناسب يتبع الرقم الاسمي المحدد والرسوم المعتمدة.
  • التثبيت: الحامية على سطح السفينة → تعزيز سطح السفينة المحلي ، وتفاصيل الحامية ، واتجاه الجر والحمل يتطلب موافقة المشروع.
  • المواد: الفولاذ C-Mn / الفولاذ الخفيف كما تم توفير المعلومات → يجب تأكيد درجات المكونات الفردية وخصائص الدبوس.
  • معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → الطلاء النهائي يتبع مواصفات طلاء الوعاء.
  • متطلبات الشهادة: متوفرة وفقًا لنطاق المشروع → يجب تأكيد شهادات المواد ووثائق الشركة المصنعة وتفتيش الفئة وشهادة الاختبار قبل الاقتراح.

كيف يعمل

Chafing-chain end link is positioned between the parallel eye plates → Sliding pin passes through the eye plates and chain link → Stopper pin retains the main pin → Towing force transfers from the chain through the pin and eye plates → Welded base and reinforced deck structure carry the reaction into the vessel



التطبيقات

Emergency towing arrangements | Forecastle deck towing stations | Tankers and cargo vessels where the approved arrangement specifies this bracket | Newbuilding projects | Replacement and retrofit projects subject to drawing confirmation



الشهادات والمزايا

يمكن ترتيب الشهادات ووثائق التفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، والرسومات المعتمدة ، ونطاق التفتيش ، وإجراءات جمعية التصنيف.الموافقة على الفئة واختبار الشهود لا يتم تضمينها افتراضيا ما لم ينص على ذلك في الأمر.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

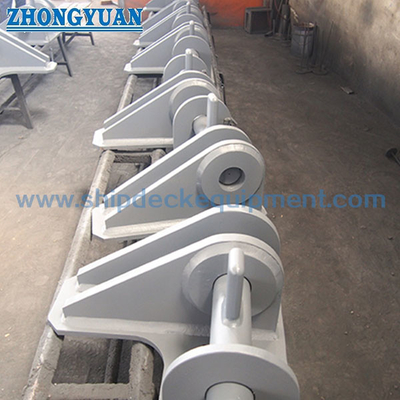

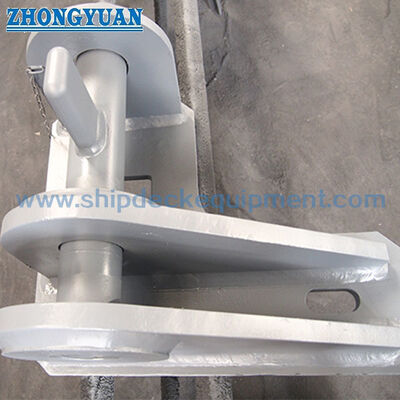

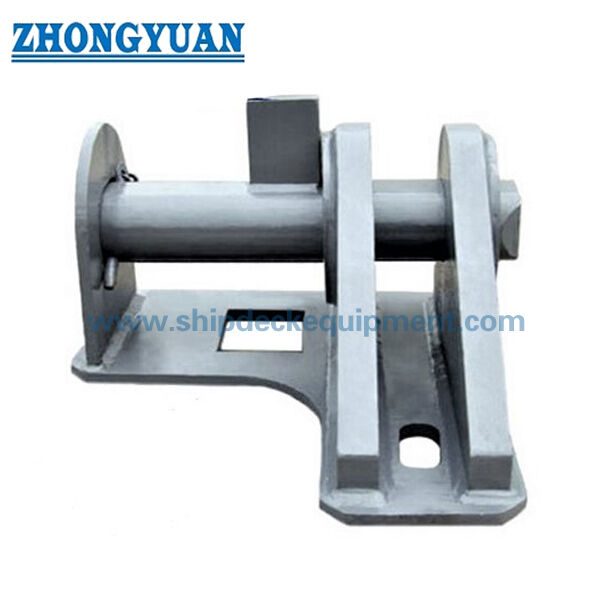

الرسم والصور

حامل سحب ورسو مثبت على السطح بدبوس منزلق | JIS F 2029:1997

حامل سحب ورسو مثبت على السطح بدبوس منزلق | JIS F 2029:1997

الأسئلة الشائعة

السؤال 1: هل مؤخرة JIS F 2029 هي أداة إرسال أو دليل حبل؟

ج1: لا. إنه وصلة سحب مناسبة لتثبيت حلقة نهاية سلسلة التشنج بواسطة دبوس عرضي. لا ينبغي وصفها بأنها عجلة، صخرة، قاعدة،أو مكونات توجيه الحبال العامة.

السؤال 2: هل يمكن اختيار العصا فقط حسب قطر سلسلة المرساة؟

ج2: قطر السلسلة هو الإشارة الأبعادية الأولية. يجب أن يؤكد الاختيار النهائي أيضًا نوع السلسلة وأبعاد الروابط النهائية وحمل التصميم للسحب وخط السحب ومواد الدبوس والصفائح.تعزيز سطح السفينةتفاصيل لحام ومتطلبات موافقة الفئة.

س3: ما هي المعلومات المطلوبة قبل الاقتباس؟

A3: تأكيد الرقم الاسمي JIS F 2029، مواصفات السلسلة ورسم الرابط النهائي، أساس حمولة السحب، وضعية التثبيت، اتجاه الحمولة، درجات المواد، أساس سطح السفينة.متطلبات اللحام والتفتيش، نظام الطلاء، نطاق الشهادة، الكمية، الوجهة، وجدول التسليم.
