لمحة عامة عن المنتج

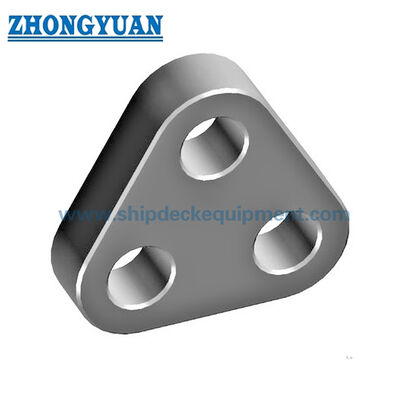

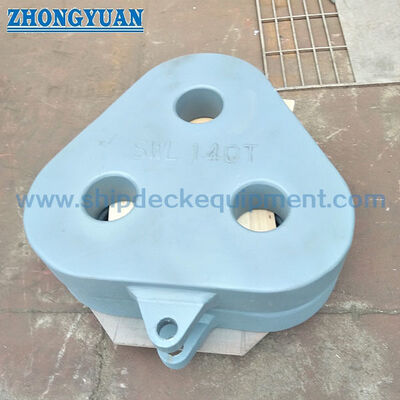

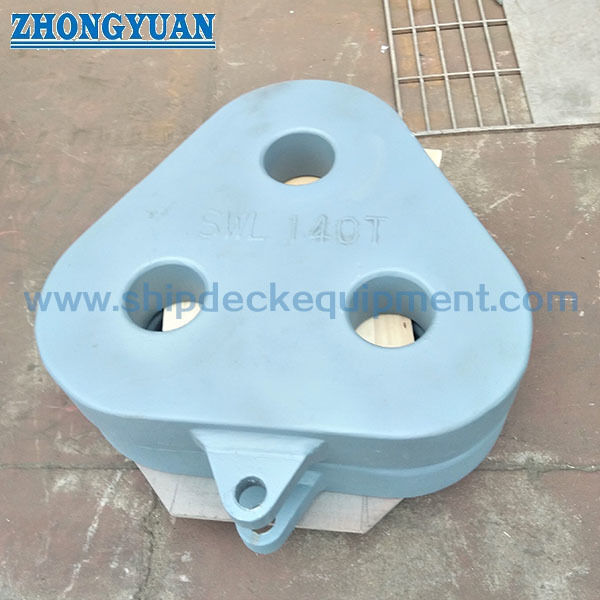

لوحة دلتا البحرية ، والتي تسمى أيضًا لوحة مثلث الصلب أو لوحة السيطرة على السحب ، هي وصلة سحب معدل الحمل تستخدم للجمع بين خطوط السحب في ترتيب السيطرة على السحب.عادة ما تكون مثبتة بين حبال السحبالحبال السلكية أو الأغلال أو السلاسل أو غيرها من معدات السحب المعتمدة عندما يتعين توزيع حمولة السحب من خلال لوحة اتصال ثلاثية.

تم إعداد هذه الصفحة للصفائح الحديدية البحرية الدلتا مع حمولة العمل الآمنة من 17 إلى 600 طن وحمولة الكسر القصوى من 85 إلى 3000 طن وفقا للجدول المرفق.المنتج ليس علبة العرضنوع المواد، ترتيب الثقوب، التوافق بين الدبوس / القيود، اتجاه الحمل، وإجراء اختبار إثبات،يجب تأكيد نطاق الشهادة وفقًا لترتيب السحب ومتطلبات المشروع.

مواصفات سريعة

• نوع المنتج: صفيحة دلتا بحرية / صفيحة مثلث فولاذية → صفيحة توصيل لترتيبات قضبان سحب السفن.
• تركيز التطبيق: خطوط السحب المجمعة في حواجز → تستخدم لربط وتوزيع حمولة السحب بين مكونات السحب المتوافقة.
• نطاق SWL: 17 إلى 600 طن حسب الموردة → تم اختيارها وفقًا لحمل السحب ، هندسة القضبان ، ومواصفات التثبيت المرتبطة.
• نطاق الحد الأقصى لحمل الكسر: 85 إلى 3000 طن كما هو موفر → يتم الاحتفاظ به منفصلًا عن حمولة SWL وحمولة اختبار الاختبار لتجنب التفسير الخاطئ للحمل.
• اختبار الدليل: 150٪ SWL → حمولة الاختبار ، اتجاه التحميل ، وقت الاحتفاظ ، ومتطلبات الشهود يجب تأكيدها قبل الطلب.
• يجب تحديد خيارات المواد: صلب سبيكة ، صلب C-Mn الصلب ، صفيحة صلبة خفيفة عالية الجاذبية ، أو الصلب المقاوم للصدأ → الدرجة النهائية والمعالجة الحرارية.
• إتمام الحافة: جميع الحواف الحرة مطحونة إلى R3 دون حفر → مهمة للتعامل بأمان وتقليل الاتصال الحاد حول القيود أو الحبال.
• المعالجة السطحية: الطلاء أو الغلفان أو المرآة الملمعة → اختر حسب بيئة التآكل ونوع المواد ومتطلبات فحص العملاء.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد نوع المنتج: نوع مستقيم أو نوع منحني لوحة دلتا بحرية / لوحة مثلثية لاستخدام السيطرة على السحب.

الخطوة 2: حدد SWL و الحد الأقصى لحمل الكسر وفقًا لخطة السحب و سحب الدرج و الحمل الديناميكي المتوقع و متطلبات الموافقة.

الخطوة الثالثة: تأكيد تخطيط السيطرة، وعدد الخطوط المتصلة، نوع القيود، قطر الدبوس، حجم الثقب، اتجاه الحمل، وما إذا كانت اللوحة تربط الحبل السلكي، الحبل الاصطناعي، السلسلة،أو مجموعة سحب مختلطة.

الخطوة الرابعة: تأكيد متطلبات المواد: صلب سبيكة، صلب C-Mn صلب، صفيحة الصلب الخفيف عالية الجاذبية، الصلب المقاوم للصدأ، أو المواد المحددة للمشروع.

الخطوة 5: تأكيد متطلبات اختبار الدليل: 150٪ SWL ، اتجاه التحميل ، ترتيب الأجهزة ، وقت الاحتفاظ ، معايير القبول ، تقرير الاختبار ، ونطاق شهود الفئة.

الخطوة 6: تأكيد معالجة السطح: الطلاء، التشطيب المكثف، الفولاذ المقاوم للصدأ الملمع المرآة، أو حماية خاصة من التآكل لمنطقة تشغيل الوعاء.

الخطوة 7: قدم الكمية، ونوع السفينة، ورسم ترتيب السحب، وبيانات القيود / الحبل المتصلة، ومتطلبات الشهادة، ومكان التسليم، والوقت المطلوب للتسليم.

الهيكل

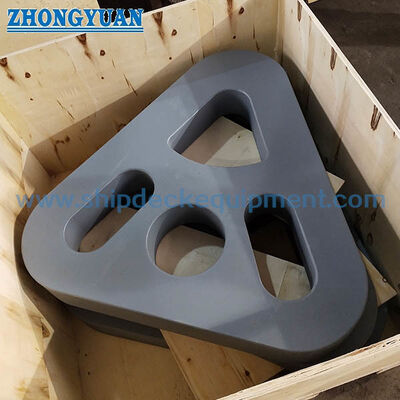

جسد صفيحة فولاذية مثلثية. ثقوب اتصال متعددة. خيار نوع مستقيم أو منحني. حواف حرة مستديرة مطحونة إلى R3. واجهة اتصال الخط / الجر. مسار تحميل الاختبار. الطلاء.مصقولة، أو ملصق السطح الملمع

الجسر السحب والحمولة والفوائد الهندسية

• توفر اللوحة الثلاثية نقطة اتصال مضغوطة للجمع بين خطوط السحب في قاطع سحب ، مما يساعد ترتيب السحب على تشكيل مسار حمولة محدد بين الأجهزة المرتبطة.
• يفرق الجدول المرفق بين حمولة العمل الآمنة وحمل الكسر الأقصى. لا ينبغي خلط هذه المصطلحات مع الحمل الدليل، حمولة الاختبار، الحبل MBL، أو سحب الوعاء.
• يجب أن يتم طحن جميع الحواف الحرة إلى R3 دون حفر ، مما يقلل من خطر الحافة الحادة حول الأصفاد المرتبطة ، وعيون الحبل ، ومقابس الحبل السلكي ، ومناطق معالجة الطاقم.
• ويمكن اختيار الخيارات الصلبة أو الصلبة ذات الصلابة العالية وفقاً لحمل السحب، وسمك الصفيحة، والهندسة الثقبية، والمعالجة الحرارية، والقدرة على التتبع، ومتطلبات الشهادة.
• يمكن ترتيب اختبار الاختبار عند 150٪ SWL وفقًا لنطاق الطلب. يجب أن يعيد طريقة الاختبار اتجاه التحميل المعتمد بقدر ما هو عملي.
• يمكن اختيار حماية السطح لبيئة التشغيل: الفولاذ الكربوني المطلي ، التشغيل المكثف ، أو الفولاذ المقاوم للصدأ الملمع بالمرايا عندما تكون مقاومة التآكل والمظهر مهمة.
• لتطبيقات سحب الحمولة العالية ، يجب فحص لوحة دلتا مع القيود ، وعيون الحبل ، ومقابس الحبل السلكي ، والسلاسل ، والمحولات ، وأدوات السحب ، وتنظيم الرافعة / الخطاف.

سمات مخصصة

• اسم المنتج: لوحة دلتا بحرية / لوحة مثلث فولاذية → رابط سحب شائع يستخدم في ترتيبات السيطرة على السحب.
• النوع: النوع المستقيم / النوع المنحني → اختر حسب هندسة تجمع الجرار ورسم العميل.
• SWL: من 17 إلى 600 طن → فئة الحمل المقدمة للاختيار؛ يتم وضع العلامة النهائية بعد الاتفاق بين المستخدم والمصنع.
• الحد الأقصى لحمل الانكسار: 85 إلى 3000 طن → الموردة الحمل النهائي المرجعية؛ ليست نفسها مثل SWL أو تحميل اختبار إثبات.
• اختبار الدليل: 150٪ SWL → يجب الاتفاق على إجراء اختبار الدليل ومتطلبات الشهود قبل الإنتاج.
• المادة: صلب سبيك / صلب C-Mn صلب / صفيحة صلب خفيفة عالية الجاذبية / الصلب المقاوم للصدأ → يجب تأكيد الصف النهائي ، المعالجة الحرارية ، والتمييز.
• النهاية الحافة: R3 حافة حرة بدون حفر → مهمة لسلامة الاتصال وتقليل تلف الحواف الحادة حول الأدوات المتصلة.
• معالجة السطح: الطلاء / المعالج / المرآة الملمعة → تم اختيارها حسب نوع المواد وبيئة التآكل ومتطلبات المشروع.
• متطلبات الشهادة: متوفرة عند الطلب وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة وشهادة المصنع وشهادة المواد وتقرير الاختبار قبل الاقتراح.

كيف يعمل

Two or more towing lines are connected to the delta plate → Shackles or approved end fittings are fitted through the plate holes → Towing load is distributed through the triangular plate body → Proof-tested load path and certificate scope are checked according to the order requirement → The complete towing bridle is assembled and inspected before use

التطبيقات

Ship towing bridle arrangements | Tugboat towing connection | Workboat towing gear | Salvage towing assemblies | Harbor towing equipment | Offshore support towing when approved | Wire rope and synthetic rope towing systems | New towing gear supply and replacement projects

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، ومتطلبات اختبار الأدلة ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل الحد الأقصى لحمل الكسر هو نفس الحمل المتراكم أو الحمل المختبر؟

ج1: لا. يدرج الجدول SWL و الحد الأقصى لحمل الكسر كقيم منفصلة. يتم تحديد اختبار الدليل على أنه 150٪ SWL في البيانات المقدمة. لا ينبغي خلط هذه المصطلحات ،و يجب أن تتبع العلامة النهائية اتفاقية المشروع و متطلبات الشهادة.

س2: ما هي المعلومات اللازمة لاختيار لوحة دلتا الصحيحة؟

A2: تأكيد SWL ، الحد الأقصى لتحميل الكسر ، ترتيب السيطرة على السحب ، حجم القيود المتصلة ، ربط حبل أو سلك في نهاية الحبل ، اتجاه الحمل ، نوع المواد ، علاج السطح ، متطلبات الاختبار ،نطاق الشهادة، والكمية، ومكان التسليم.

السؤال 3: هل يمكن استخدام هذه اللوحة للجرف البحري أو الجر؟

A3: يمكن النظر في ذلك للدعم البحري أو سحب الإنقاذ فقط عندما يكون ترتيب السحب الكامل، والحمل الديناميكي، والأدوات المرتبطة، واختبار الوقاية، ونطاق التفتيش،ويتم تأكيد متطلبات موافقة الفئة أو المشروعلا ينبغي أن تحل جدول صفحة الويب وحده محل فحص تصميم سحب المشروع.
