تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| شهادات التصنيف: | MED(B+D+DOC)، MED(B+F+DOC)، CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، إلخ. | نوع القارب: | النوع العادي قارب نجاة مغلق بالكامل وقارب إنقاذ الموديل: JY-QFP-6.0A |
|---|---|---|---|
| البعد: | الطول: 6000 ملم الطول على الكل 6070 ملم العرض: 2300 ملم العرض على الكل 2370 ملم العمق: 1100 ملم الار | مادة: | الهيكل: بوليستر مقوى بالألياف الزجاجية. المساحة بين الهيكل الخارجي والقسم الداخلي عبارة عن خزانات طف |
| لون: | الهيكل الخارجي: راتينج Ge/coat باللون البرتقالي. الهيكل من الجانب: مطلي باللون الأبيض الرمادي. | عدد الأشخاص: | قارب النجاة: 25 شخصاً. قارب الإنقاذ: 6 أشخاص |
| إبراز: | قارب نجاة مغلق تمامًا,قارب نجاة مغلق بالكامل,معدات إنقاذ حياة السفينة CCS |
||
منتوج وصف

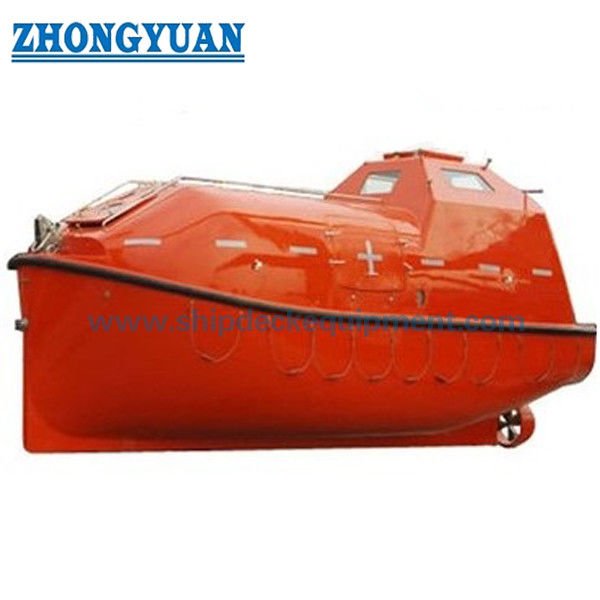

قارب نجاة مغلق بالكامل – سلسلة البضائع والناقلات
نظرة عامة على المنتج
تغطي سلسلة قوارب النجاة المغلقة بالكامل هذه مركبات النجاة التي يتم إطلاقها بواسطة رافعة جاذبية لسفن البضائع والناقلات والتطبيقات البحرية المختارة. يشمل النطاق الموثق إصدارات البضائع الجافة وإصدارات الناقلات المقاومة للحريق من حوالي 5.0 متر إلى 11.95 متر، بسعات تمتد من 25 شخصًا إلى 150 شخصًا في سجلات السلسلة المتاحة. تستخدم قوارب النجاة هيكل GRP مغلق وصلب، وترتيبات تعويم تعتمد على رغوة البولي يوريثين، ونقاط رفع/إطلاق أمامية وخلفية، ودفع لسرعة موثقة لا تقل عن 6 عقدة، وأجهزة إطلاق مطابقة مختارة من وزن القارب الفعلي المحمل بالكامل وتباعد الخطافات.
تتشارك إصدارات البضائع والناقلات نفس وظيفة قارب النجاة المغلق بالكامل الأساسية ولكنها ليست تكوينات متطابقة. بالنسبة لعائلات 95 و 150 الموثقة، يضيف إصدار الناقلة نظام رش مياه ونظام دعم هواء مستقل، بينما لا يشمل إصدار البضائع الجافة أنظمة الحماية من الحرائق هذه. قد تختلف السعة، أساس كتلة الشخص، والوزن المحمل بالكامل أيضًا بين موافقة النوع، وخطة جلوس مشروع محدد، ووحدة فردية مزودة، لذا يجب أن يستخدم الاختيار التكوين المعتمد للمشروع بدلاً من رقم الطراز وحده.
مواصفات سريعة
| بند | ملخص السلسلة |
| نوع المنتج | قارب نجاة مغلق بالكامل يتم إطلاقه بواسطة رافعة جاذبية |
| الإصدارات | بضائع جافة / عادية وناقلات / مقاومة للحريق |
| نطاق الحجم الموثق | حوالي 5.0-11.95 متر |
| نطاق السعة الموثق | 25-150 شخصًا، حسب التكوين المعتمد |
| البناء | GRP مقاوم للحريق مع ترتيب تعويم من رغوة البولي يوريثين |
| السرعة النموذجية | ≥6 عقدة في المواصفات الموثقة |
| واجهة الإطلاق | خطافات إطلاق أمامية/خلفية مع نظام رافعة جاذبية مطابق أو نظام رافعة خاص بالمشروع |
المعلمات الفنية الرئيسية
ملخص النطاق / التكوين
| الإصدار | الاستخدام الأساسي | أنظمة الحريق / الهواء | أساس الاختيار |
| بضائع جافة / عادية | سفن البضائع والتطبيقات الأخرى غير الناقلات | غير مجهزة في تكوينات 95C/150C الموثقة | السعة المعتمدة، وزن الإطلاق، تباعد الخطافات، وواجهة الرافعة |
| ناقلات / مقاومة للحريق | الناقلات والمشاريع التي تتطلب تكوين قارب نجاة مقاوم للحريق | رش المياه + دعم هواء مستقل في تكوينات 95F/150F الموثقة | السعة المعتمدة، وزن الإطلاق، تباعد الخطافات، حزمة الحماية من الحرائق، وواجهة الرافعة |
جدول السلسلة المزودة
| العائلة الأساسية | الإصدارات في مجموعة الملفات | الأبعاد الرئيسية | دليل السعة | مسافة الخطاف |
| فئة 50 | مرجع كتالوج 50C؛ 50F | 5.00 × 2.20 × 3.00 متر | 25P | 4.60 متر |
| فئة 75 | 75C / 75F | 7.50 × 2.86 × 3.20 متر | 65P وحدة محددة / 75P نطاق النوع | 7.10 متر |
| فئة 95 | 95C / 95F؛ FA/CA يظهر في بعض سجلات MED | 9.50 × 3.60 × 3.40 متر | 110P/116P مشروع؛ 120P نطاق النوع | 9.00 متر |
| فئة 150 | 150C / 150F | 11.95 × 3.90 × 3.60 متر | 130P مشروع؛ 150P نطاق النوع | 11.30 متر |
أنظمة الهيكل والسلامة
تستخدم قوارب النجاة الموثقة البوليستر المقوى بالألياف الزجاجية (GRP) المقاوم للحريق للهيكل والبنية الفوقية، مع توفير التعويم الداخلي بواسطة رغوة البولي يوريثين. تصف مواصفات المشروع ترتيبًا مزدوج الجدار ومنطقة جلوس مغلقة، جنبًا إلى جنب مع ترتيبات وصول مانعة لتسرب المياه، ودفع، وتوجيه، ومعدات كهربائية، وتوفير توجيه للطوارئ.
تتضمن مواصفات ناقلات 95F و 150F المتاحة أنظمة رش مياه ودعم هواء مستقل. لا تشمل إصدارات البضائع المقابلة هذين النظامين. توثق الملفات الفنية المتاحة أيضًا خصائص الاستقرار الذاتي، وترتيبات تقييد الركاب، وآليات إطلاق التحميل/التفريغ للتكوينات المعتمدة ذات الصلة.
واجهة الإطلاق والتحميل
يجب اختيار قارب نجاة مغلق بالكامل مع واجهة الإطلاق والتحميل الخاصة به. تستخدم أنظمة 75 و 95 و 150 الموثقة أحجام خطافات مختلفة، وتباعد خطافات، وتصنيفات رافعة، وتصنيفات رافعة، ولا يمكن تبديل هذه القيم لمجرد أن قاربين لهما سعات متشابهة.
| عائلة القارب | خطاف إطلاق موثق | دليل الرافعة المطابقة | دليل الرافعة المطابقة |
| 75 | 63HKC | 85DL | DW70S |
| 95 | 85HKC | 170DL | DW130S |
| 150 | 105HKC | 205DL | DW170S |
دليل الاختيار والاستعلام
1. تأكيد إصدار الخدمة: بضائع جافة / عادية أو ناقلات / مقاومة للحريق.
2. تأكيد الأشخاص المطلوبين، أساس كتلة الشخص المعتمد، ووزن الإطلاق المحمل بالكامل. السعة وحدها ليست كافية لاختيار الرافعة.
3. تأكيد مسافة الخطاف، ارتفاع التركيب، وما إذا كان نظام رافعة/رافعة جديد مطلوبًا أو يجب أن يتطابق القارب مع جهاز إطلاق موجود.
4. تأكيد متطلبات الفئة والعلم والشهادات القانونية. موافقة النوع، شهادة الوحدة/المنتج، وشهادات مطابقة الإنتاج هي متطلبات منفصلة.
5. لمشاريع الاستبدال، قم بتوفير رسومات قارب النجاة، الخطاف، الرافعة، والرافعة الحالية أو بيانات لوحة الاسم قبل تقديم عرض الأسعار حتى يمكن التحقق من التوافق.
التطبيقات
تشمل التطبيقات النموذجية سفن البضائع والناقلات والسفن البحرية الأخرى التي تتطلب مركبات نجاة مغلقة بالكامل يتم إطلاقها بواسطة رافعة جاذبية. تحدد ملفات موافقة 95F/C أيضًا خدمة السفن، والمنشآت البحرية، والمنصات، بينما تشمل سجلات موافقة ومشروع 150F/C السفن البحرية/المنشآت البحرية وتطبيق قارب عمل إسكان أنابيب موثق.
الرسومات والصور
الأسئلة الشائعة
س1. ما هو الفرق بين قارب نجاة البضائع وقارب نجاة الناقلات؟ تضيف إصدارات الناقلات الموثقة أنظمة رش مياه ودعم هواء مستقل؛ لا تفعل إصدارات البضائع الجافة المقابلة ذلك.
س2. هل سعة الركاب كافية لاختيار الرافعة؟ لا. يلزم أيضًا وزن الإطلاق المحمل بالكامل المعتمد، وتباعد الخطافات، وارتفاع التركيب، والشهادات المطبقة.
س3. هل يمكن إعادة استخدام رافعة موجودة مع قارب نجاة بديل؟ من المحتمل، ولكن يجب التحقق من التوافق مع الرافعة، الرافعة، ترتيب الخطاف/الحبل، تباعد الخطافات، وزن الإطلاق، وواجهة التركيب المعتمدة قبل تقديم عرض الأسعار.
