لمحة عامة عن المنتج

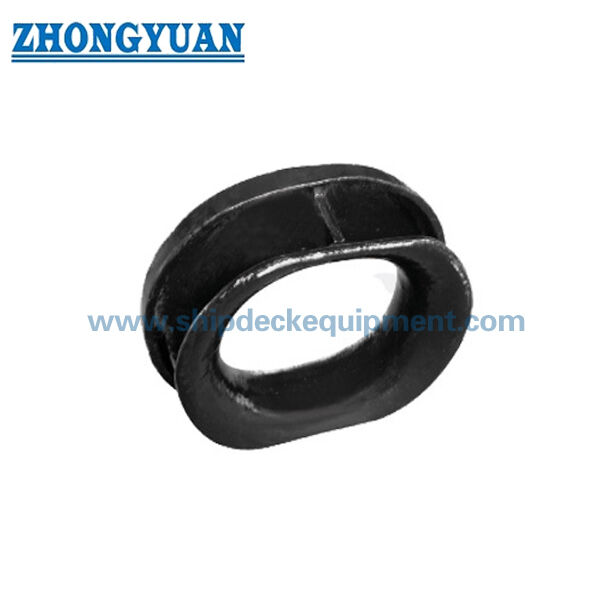

عقدة الرفع من النوع B حسب المعيار ISO 13713 هي دليل حبل فولاذي مصبوب مثبت على الحائط يستخدم لقيادة خط الرفع من الجانب الداخلي للسفينة إلى الجانب الخارجي من خلال فتحة مغلقة سلسة.يتم لحام الجسم المصبوب في هيكل الحائط، لذلك يجب على مصمم السفينة أو حوض بناء السفن تأكيد التعزيز المحيط ، ترتيب اللحام ، اتجاه خط التوجيه ، ونقل الحمل المحلي قبل التثبيت.

هذا التكوين من النوع ب يتم اختياره عادة للنيلون والحبال الصناعية الأخرى للربط. لأن قوة الحبل يمكن أن تقل عندما ينحني الخط من خلال الصد،يجب التحقق من الحجم المختار و نصف قطر الاتصال مع إرشادات صانع الحبل الحد الأدنى لقطر الانحناء وتقليل القوةبالنسبة لترتيبات السلك الحديدي، يجب تأكيد معيار الصدمة المغلقة المعمول به ومتطلبات تصميم الوعاء بشكل منفصل.

مواصفات سريعة

• المعيار ونوعه: ISO 13713 النوع B → حاوية مرصعة على الحائط لتوصيل الخط من جانب السفينة.
• نطاق الحجم الاسمي: 250 × 200 إلى 500 × 250B → سبعة مجموعات قياسية الحجم / الحمل لترتيبات رصيف مختلفة.
• نطاق SWL المرجعي: 353 إلى 1373 kN (36 إلى 140 طن) → قيم الجدول هي القيم المرجعية؛ العلامة الفعلية تعتمد على حالة التحميل المعتمدة.
• الوزن المحسوب: 48 إلى 266 كجم → مفيد لخطط الرفع، والتعامل مع التثبيت، والتعبئة، وتقدير الشحن.
• خيارات المواد: الصلب C-Mn المصبوب أو الصلب المقاوم للصدأ المصبوب → الصلب المصبوب الخاص منخفض درجة الحرارة لمشاريع خدمة الجليد يتطلب تأكيد متطلبات الجودة والتأثير.
• المعالجة السطحية: الرصاص اللاصق إلى Sa 2.5 + طبقة واحدة من البرايمر في متجر الايبوكسي → الطلاء النهائي يتبع مواصفات طلاء الوعاء. يمكن طلاء الطلاء من الفولاذ المقاوم للصدأ عند تحديد.
• التركيز الهندسي: نصف قطر اتصال الحبل السلس، جودة الصب المسيطر عليها، رصاص الحبل الصحيح، قوة لحام مماثلة، وتعزيز الحائط الكافي.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى:تأكيد معيار ISO 13713 النوع B، الحجم الاسمي، وما إذا كان ترتيب السفينة يتطلب صلصة مثبتة على الحائط بدلاً من تركيب مثبت على سطح السفينة.

الخطوة الثانيةيُذكر نوع الحبل، والقطر، والبناء، و MBL، ومصنع الحبل، والحد الأدنى لمتطلبات نصف قطر الانحناء، وأي عامل تخفيض القوة المعلن.

الخطوة الثالثةيجب أن يقدم الحمولة المصممة للوعاء، والزوايا الأفقية والعمودية المتوقعة للخط الرئيسي، والعلامة المطلوبة للوصول بحيث لا يتم استخدام SWL المرجعي خارج حالة الحمولة المعتمدة.

الخطوة الرابعةتأكيد فتح الحائط، والبنية الداعمة، والتعزيز، وموقع التثبيت، وإمكانية الوصول إلى اللحام، وملف اللحام، وإجراءات اللحام المطبقة في حوض بناء السفن أو الفئة.

الخطوة الخامسةتأكيد نوع المواد، الحد الأدنى لدرجة الحرارة أو متطلبات الفئة الجليدية، ومعالجة السطح، ونظام الطلاء النهائي، ومتطلبات البليسترة من الفولاذ المقاوم للصدأ إذا كان ذلك مناسباً.

الخطوة السادسةحدد الكمية والشهادة ونطاق التفتيش ونوع السفينة والرسوم أو الصورة ووجهة التسليم والوقت المطلوب للتسليم.

الهيكل

فتح حبل صب مغلق نصف قطر اتصال حبل ناعم جسم صب مثبت على الحائط مناطق اتصال مصفحة هيكل دعم وتعزيز محلي

مزايا الصب والاتصال بالحبل والتركيب

• فتحة مغلقة تتحكم في مسار الحبل من خلال الحائط وتوفر سطح اتصال مستمر مستدير بدلاً من حافة صفيحة حادة.
• يتم تسميم و تسوية أسطح اتصال الحبل بعد الصب لإزالة الحواف الحادة الضارة أو الخام أو التشوهات التي يمكن أن تسرع الاحتكاك.
• وتجمع سلسلة الأحجام بين زيادة نصف قطر الاتصال، وأبعاد الجدران، ومعايير SWL، ومتطلبات ساق اللحام، وكتلة الصب لمجموعات الأحمال المتقدمة.
• يتم لحام الصد في هيكل الوعاء؛ يتم نقل قوة اتصال الخط من خلال الجسم المصبوب ومناطق الحام في الحائط المقوى، مما يجعل مراجعة الهيكل الداعم ضرورية.
• عندما يتم اقتراح طريقة لحام مختلفة ، يجب إثبات حجم الحام والقوة المتساوية والموافقة عليها من قبل مصمم السفينة ومركز بناء السفن والفئة حسب الاقتضاء.
• يمكن ترتيب فحص الصب، وتتبع المواد، ونطاق NDT، والفحوصات الأبعاد، وفحص الطلاء، ومتطلبات الشهود وفقا للمشروع المتفق عليه ونطاق التصنيف.

سمات مخصصة

• المعيار: ISO 13713 → المرجعية القياسية لأبعاد ودرجات المرجعية لمكعبات رصيف جانب السفينة من النوع B.
• النوع: النوع B ، مثبت على الحائط → يتم تحديده عندما يمر خط الرصيف من خلال حائط السفينة من الداخل إلى الخارج.
• الحجم الاسمي: 250 × 200 إلى 500 × 250B → اختر حسب ترتيب الحبل وحمل الخط، وقطر الاتصال، والمساحة المتاحة، ورسم السفينة المعتمدة.
• المرجعية SWL: 36 / 50 / 60 / 75 / 100 / 115 / 140 t → علامة التثبيت الفعلية تخضع لشروط التحميل المتفق عليها.
• المواد: الصلب المسال C-Mn / الصلب المقاوم للصدأ المسال / الصلب المسال الخاص منخفض درجة الحرارة → النوع الدقيق ، خصائص التأثير ، ونطاق التتبع.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل البوقسي / الفولاذ المقاوم للصدأ الملمع / طلاء المشروع → النظام النهائي يتبع مواصفات الطلب.
• التفتيش والشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تحديد نوع الشهادة ، والشهادة الدراسية ، و NDT ، والوثائق المادية قبل الاقتراح.

كيف يعمل

Mooring line approaches the bulwark → Line passes through the closed Type B chock → Rounded contact surface controls the rope path and bend → Contact force is transferred through the cast body and welds → Reinforced bulwark structure distributes the load into the hull

التطبيقات

Ship-side mooring stations | Bulwark rope openings | Synthetic mooring lines | Cargo vessels | Tankers | Bulk carriers | Container vessels | Tug and workboat mooring arrangements | Newbuilding and replacement projects

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي. التوافر يخضع لنطاق الطلب والموافقة على الفئة.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

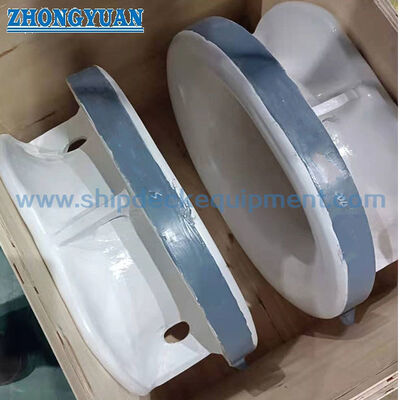

الرسم والصور

الأسئلة الشائعة

السؤال 1: كيف يجب اختيار الحجم الصحيح ISO 13713 Type B؟

A1: استخدم ترتيب رصيف السفينة ، نوع الحبل والقطر ، الحبل MBL ، توجيه نصف قطر الانحناء من الشركة المصنعة ، زوايا خط التوجيه ، الحمل المصمم ، مساحة الحائط ، تفاصيل اللحام ،وموافقة الهيكل الداعمقيم SWL القياسية هي قيم مرجعية، ولا تحل محل فحص حالة الحمل الفعلية.

السؤال 2: هل هذا الصندوق من النوع ب مناسب للحبل السلكي؟

ج2: عادة ما تستخدم مع الحبال النيلونية أو الحبال الاصطناعية الأخرى لأن نسبة الانحناء المتاحة قد لا تكون مناسبة للحبل السلكي.بناء الحبال، الحد الأدنى للقطر أو قطر الانحناء، تصميم الوعاء، ومتطلبات الفئة.

السؤال 3: هل يمكن التعامل مع الصخرة كنقطة سحب أو رفع؟

A3: ليست نقطة رفع. لا ينبغي أن يفترض واجب السحب من SWL الإشارة إلى الربط؛ أي تطبيق سحب يتطلب تأكيدًا منفصلًا لحالة الحمل واتجاه الخط ونظام الحبل،لحام، تعزيز الهيكل، والموافقة على التصنيف.
