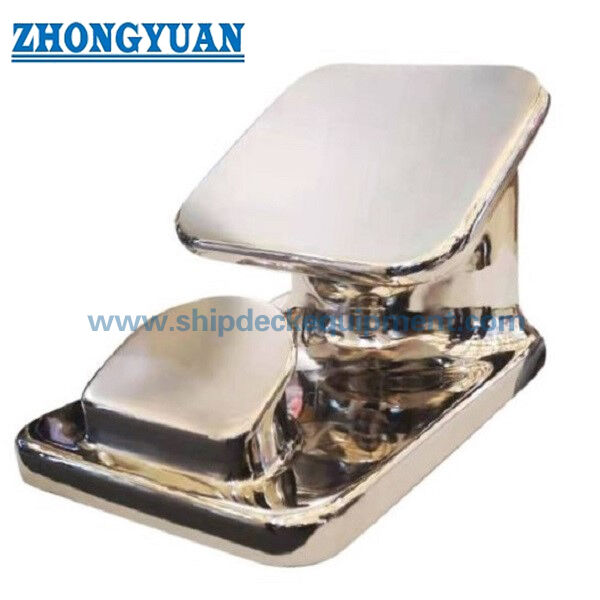

10 بوصات من الفولاذ المقاوم للصدأ الملمع الصلب ثابت للجرافات الداخلية وقوارب العمل

حاجز سحب ثابت من الفولاذ المقاوم للصدأ مصقول مقاس 10 بوصة للعوامات الداخلية والقوارب العاملة

نظرة عامة على المنتج

حاجز السحب الثابت المصقول من الفولاذ المقاوم للصدأ مقاس 10 بوصة هو تركيب سطح مصبوب يستخدم لتوجيه سلك السحب، أو حبل السحب الاصطناعي، أو تجهيزات العوامة عبر نقطة توجيه محددة. وهو مخصص بشكل أساسي للعوامات السائبة الداخلية الأمريكية، وعوامات الخزانات، والقوارب العاملة، وقوارب السحب، وعمليات الموانئ أو الأساطيل ذات الصلة حيث يلزم مسار ثابت وأملس لتلامس الحبل.

يستخدم الصب الفولاذي المقاوم للصدأ المكون من قطعة واحدة حنجرة منحنية وانتقالات مقطع مستديرة لتقليل التلامس المحلي الحاد عند مسار الخط. يحسن التشطيب المرآوي أو المصقول عاليًا نعومة السطح ويبسط التنظيف الروتيني، بينما يجب التحقق من الاختيار النهائي مقابل ترتيب السحب، وقطر الخط، واتجاه الحمل، وزاوية التوجيه، وهيكل السطح أو الحاجز الداعم، ونطاق الفحص، ورسم السفينة المعتمد.

مواصفات سريعة

• النوع الاسمي: حاجز سحب ثابت مقاس 10 بوصة → دليل خط ثابت مدمج لترتيبات السحب للعوامات الداخلية والقوارب العاملة.
• الحمل التشغيلي المقنن: 65 طنًا كما هو مقدم → يجب تأكيد اتجاه الحمل، وزاوية التوجيه المسموح بها، وعامل التصميم، والأساس المعتمد قبل الطلب.
• الأبعاد الرئيسية: 534 × 435 × 370 مم → أبعاد الظرف الرئيسية لمراجعة ترتيب السطح أو الحاجز الداعم.
• مادة الصب: فولاذ مقاوم للصدأ محدد كـ SUS304 أو SUS316 → يجب تأكيد درجة الصب الدقيقة، والكيمياء، والمعالجة الحرارية، وأساس شهادة المواد.
• عملية التصنيع: صب الاستثمار بالسيليكا سول → يدعم الهندسة المتحكم بها وسطحًا مصقولًا أكثر بعد الصب قبل التلميع النهائي.
• التشطيب السطحي: مصقول عاليًا، مصقول مرآة، أو مصقول خفيف → اختر وفقًا لمتطلبات تلامس الحبل، والمظهر، وتفضيلات الصيانة.
• خيارات الفحص: الفحص الإشعاعي واختبار السحب → يجب الاتفاق على النطاق، وحمل الاختبار، ومعايير القبول، والمراقبة في خطة الفحص.
• وزن الوحدة: حوالي 90 كجم → مفيد للتعامل، وتخطيط الأساس، والتعبئة، وتقدير الشحن.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد السفينة المطبقة وترتيب السحب: عوامة سائبة داخلية، عوامة خزان، قارب عامل، قارب سحب، قارب دفع، سحب ميناء، أو خدمة أسطول.

الخطوة 2: تأكيد نوع الخط وقطره، أقصى حمل خط متوقع، اتجاه الحمل، زوايا التوجيه الأفقية والرأسية، وما إذا كان الحمل التشغيلي المقنن البالغ 65 طنًا ينطبق على اتجاه تصميم محدد.

الخطوة 3: تقديم رسم موضع التركيب والهيكل الداعم، بما في ذلك سمك السطح أو الحاجز الداعم، والتعزيز، وإعداد اللحام، ومساحة التركيب المتاحة.

الخطوة 4: تأكيد درجة الفولاذ المقاوم للصدأ المصبوب المطلوبة، بما في ذلك معيار ASTM، JIS، EN، أو تسمية المواد للمشروع، وحالة المعالجة الحرارية، وأساس تتبع المواد.

الخطوة 5: تأكيد مستوى التلميع وخطة الفحص: الفحص البصري والأبعادي، نطاق الفحص الإشعاعي، متطلبات اختبار السحب أو اختبار التحمل، جهاز الاختبار، معايير القبول، ومتطلبات المراقبة.

الخطوة 6: تقديم الكمية، ونطاق الشهادة المطلوبة، ومتطلبات جمعية التصنيف أو المالك، ووجهة التسليم، ووقت التسليم المطلوب، وصور المنتج أو التركيب إذا كانت متاحة.

الهيكل

صب فولاذي مقاوم للصدأ من قطعة واحدة | جسم تثبيت ثابت على السطح أو الحاجز الداعم | حنجرة منحنية لسحب الخط | انتقالات مقطع مستديرة | سطح تلامس مصقول للحبل | منطقة نقل الحمل إلى هيكل السفينة الداعم

مزايا الصب والسحب والتركيب

• يساعد مسار الحبل المنحني على توجيه سلك السحب أو الحبل عبر التوجيه المحدد مع تقليل الحواف الحادة والانحناءات المحلية المفاجئة عند الحاجز.
• تدعم التغييرات المستديرة في المقطع مسار حمل هيكلي أكثر سلاسة عبر الصب؛ لا يزال يتعين التحقق من اتجاه التصميم النهائي والتوجيه الجانبي المسموح به عن طريق الحساب أو الرسم المعتمد.
• يمكن لصب السيليكا سول دعم تحكم أدق في السطح والأبعاد مقارنة بالتشطيب الخشن بالرمل، ولكن يجب إثبات سلامة الصب من خلال نطاق الفحص المتفق عليه بدلاً من وصفه بأنه خالٍ من العيوب.
• يقلل سطح التلامس المصقول من الفولاذ المقاوم للصدأ من تلف الطلاء عند مسار الخط ويمكن أن يبسط التنظيف؛ لا يلغي الحاجة إلى الفحص للتآكل أو التشوه أو الصدأ أو تلف الحبل.
• عادةً ما يتم النظر في مادة من نوع SUS316 عندما تكون مقاومة الكلوريد أكبر مطلوبة، بينما يجب تحديد درجة الصب الفعلية وبيئة الخدمة في مواصفات الشراء.
• يعمل الحاجز وأساسه على السطح أو الحاجز الداعم كنظام واحد لنقل الحمل. لذلك، فإن تصميم الأساس والتعزيز وتفاصيل اللحام وفحص التركيب مهمة بنفس القدر مثل الصب نفسه.
• يمكن ترتيب اختبارات الفحص الإشعاعي واختبار السحب وفقًا لمتطلبات المشروع، ولكن يجب تأكيد مناطق الفحص، وحمل الاختبار، ووقت الاحتفاظ، ومعايير القبول، ونقاط المراقبة قبل الإنتاج.

سمات مخصصة

• نوع المنتج: حاجز سحب ثابت → تركيب سطح غير رافع يستخدم لتوجيه خطوط السحب أو التجهيزات.
• السوق الأساسي: سفن الممرات المائية الداخلية الأمريكية → مخصص للعوامات السائبة، وعوامات الخزانات، والقوارب العاملة، وقوارب السحب، وعمليات الأساطيل.
• الحجم الاسمي: 10 بوصة → تأكيد ما إذا كان هذا يشير إلى فتحة الخط، أو سلسلة المنتج، أو تسمية رسم العميل.
• الحمل المقنن: 65 طنًا حمل تشغيلي مقنن كما هو مزود → تأكيد اتجاه التصميم، وزاوية التوجيه، وعامل الأمان، وحمل الاختبار، وأساس الموافقة.
• المادة: صب فولاذ مقاوم للصدأ SUS304 / SUS316 → يجب تحديد معيار الصب ودرجته الدقيقة في أمر الشراء وشهادة المواد.
• عملية الصب: صب الاستثمار بالسيليكا سول → تم اختياره للهندسة المتحكم بها وجودة سطح محسنة قبل التلميع.
• المعالجة السطحية: مصقول عاليًا / مصقول مرآة / مصقول خفيف → تحديد التشطيب المطلوب على جميع الأسطح أو أسطح تلامس الحبل فقط.
• مراقبة الجودة: الفحص الإشعاعي واختبار السحب متاحان → يخضع للإجراء المتفق عليه، ومعيار القبول، ونطاق المراقبة.
• نطاق الشهادة: تقرير فحص الشركة المصنعة، شهادة المواد، والوثائق المتعلقة بالتصنيف → متاحة وفقًا للطلب وإجراء الموافقة.

كيف يعمل

يقترب سلك السحب أو الحبل من الحاجز → تتحكم الحنجرة المصقولة المنحنية في توجيه الخط → يتم توزيع حمل التلامس عبر الجسم المصبوب → ينقل التثبيت الثابت والهيكل الداعم للسفينة الحمل إلى السطح أو الحاجز الداعم

التطبيقات

العوامات السائبة الداخلية الأمريكية | عوامات الخزانات وعوامات النفط | القوارب العاملة | قوارب السحب وقوارب الدفع حيث تمت الموافقة عليها بالرسم | ترتيبات سحب الموانئ والأساطيل | مشاريع البناء الجديد والاستبدال

الشهادات والمزايا

يمكن ترتيب موافقة ABS ذات الصلة أو حضور المسح فقط وفقًا لمواصفات المشروع، والرسم المعتمد، ونطاق الفحص، وإجراءات التصنيف. سجلات فحص الشركة المصنعة وشهادات المواد متاحة وفقًا لأمر الشراء.

الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

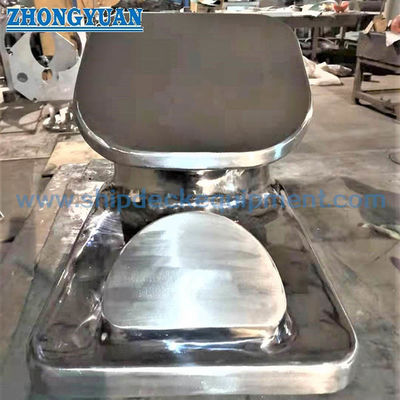

الرسومات والصور

أسئلة وأجوبة

س 1: هل يمكن استخدام الحمل التشغيلي المقنن البالغ 65 طنًا لجميع اتجاهات السحب؟

ج 1: لا. يجب ربط الحمل التشغيلي المقنن المقدم باتجاه حمل محدد ونطاق زاوية توجيه مسموح به. يجب أن يؤكد مصمم السفينة أو الرسم المعتمد من التصنيف ترتيب الحاجز والأساس والتعزيز واللحام لهندسة السحب الفعلية.

س 2: هل يجب اختيار SUS304 أو SUS316 لخدمة العوامات الداخلية؟

ج 2: يعتمد الاختيار على كيمياء المياه، والتعرض للكلوريد، وممارسة التنظيف، وبيئة الشحن، ومواصفات مواد المشروع. عادةً ما يتم النظر في كيمياء نوع SUS316 حيث تكون مقاومة الكلوريد المحسنة مطلوبة، ولكن يجب تأكيد درجة الصب الفعلية وتسمية الشهادة.

س 3: هل يشمل الفحص الإشعاعي واختبار السحب وشهادة ABS افتراضيًا؟

ج 3: لا. يجب تحديد تغطية الفحص الإشعاعي، ومعايير القبول، وحمل اختبار التحمل أو السحب، ووقت الاحتفاظ، وحضور المراقبة، ووثائق ABS قبل تقديم عرض الأسعار. تعتمد موافقة التصنيف على مشروع السفينة وإجراء الموافقة.
