12.530 ملم هيدروليك مرساة الهواء الزجاجي واحد مع رأس الانحناء للسفن الصغيرة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| ضياء: | مرساة هيدروليكية كهربائية مقاس 12.5 ملم | تحميل العمل: | 11.8 كيلو نيوتن |
|---|---|---|---|
| الزائد: | 17.7 كيلو نيوتن | تحميل الدعم: | 50kn |
| السرعة (م / دقيقة): | ≥10 م/دقيقة | سلسلة مرساة: | Dia. ضياء. 12.5 (mm), U2 12.5 (مم)، U2 |
| ضغط النظام: | ~16 ميجا باسكال | معدل تدفق النظام: | ~12 لتر/دقيقة |
| مادة: | الفولاذ الطري، الصب | قوة: | محرك هيدروليكي |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، BKI، IRS، RS، إلخ | ||
| إبراز: | رافعة هيدروليكية U2,رافعة هيدروليكية 12.5 مم للقارب,معدات سطح البحرية 12.5 مم |
||
منتوج وصف
12.5–30 مم رافعة مرساة هيدروليكية | بكرة واحدة مع رأس لف للمركبات الصغيرة
نظرة عامة على المنتج
هذه الرافعة الهيدروليكية المدمجة للمرساة هي آلة سطحية ذات بكرة واحدة للتعامل مع المراسي على المركبات الصغيرة، وقوارب العمل، والعبّارات، والمنشآت الأخرى حيث تكون مساحة السطح محدودة. يتم مطابقة رافعة الكابل (البكرة) مع قطر ودرجة سلسلة المرساة المحددة، بينما يوفر رأس لف واحد قدرة مساعدة على التعامل مع الحبال. الرافعة نفسها تعمل بالهيدروليك ويمكن تزويدها بوحدة طاقة هيدروليكية (HPU) تعمل بمحرك كهربائي عند الحاجة إليها حسب المشروع.
يجب أن يعتمد الاختيار على قطر ودرجة السلسلة، وزن المرساة وعمق التثبيت، قوة السحب المستمرة وقصيرة الأجل المطلوبة، ترتيب الفرامل / قفل السلسلة، أساس السطح، محاذاة أنبوب المرساة، ومتطلبات التصنيف. يمثل النطاق 12.5–30 مم سلسلة منتجات؛ بكرة واحدة ليست عالمية لجميع أحجام السلاسل. يتم تحديد الضغط الهيدروليكي، التدفق، إزاحة المحرك، قوة وحدة الطاقة الهيدروليكية، سعة الفرامل، وأحمال الأساس للنموذج المختار والترتيب المعتمد.
مواصفات سريعة
- نطاق حجم السلسلة: 12.5–30 مم سلسلة مرساة من الدرجة 2 → كل بكرة مطابقة لقطر السلسلة المحدد، ودرجتها، وهندسة الوصلة بدلاً من النطاق الكامل.
- قوة السحب المستمرة: حوالي 6.6–38.3 كيلو نيوتن مرجع قياسي → محسوبة من 42.5d² نيوتن لسلسلة الدرجة 2؛ قيم التصميم النهائية تتبع النموذج المختار ومتطلبات الفئة.
- قوة السحب القصيرة الأجل للحمل الزائد: حوالي 10.0–57.4 كيلو نيوتن مرجع قياسي → 1.5 مرة على الأقل من قوة السحب المستمرة لعملية فصل المرساة.
- قوة تثبيت الفرامل: حوالي 41.5–231.4 كيلو نيوتن مرجع مع قفل سلسلة منفصل → بناءً على معيار 45% من حمل كسر السلسلة؛ ترتيب عدم وجود قفل يتطلب أساس تصميم فرامل / أساس أعلى.
- متوسط سرعة الرفع: ≥9 م/دقيقة مرجع → يعادل سرعة سلسلة دنيا متوسطة تبلغ 0.15 م/ث تحت أساس أداء الرافعة المطبق.
- التكوين: بكرة واحدة + رأس لف واحد → التعامل مع سلسلة المرساة مع التعامل المساعد مع الحبال في وحدة سطح مدمجة واحدة.
- نظام الدفع: محرك هيدروليكي مع تروس تخفيض → ضغط وحدة الطاقة الهيدروليكية، التدفق، إزاحة المحرك، وقوة المحرك الكهربائي خاصة بالنموذج ويتم اختيارها لتلبية حمل السلسلة والسرعة.
- التحكم والتركيب: تحكم هيدروليكي محلي مع قاعدة مثبتة على السطح → يتم تأكيد التحكم عن بعد / النسبي، قفل السلسلة، مسامير الأساس، وتعزيز السطح وفقًا لنطاق المشروع.
المعلمات الفنية الرئيسية
قيم مرجعية لسلسلة الدرجة 2 للاختيار الأولي للرافعة. هذه قيم مرجعية للتشغيل والفرامل القياسية، وليست بديلاً عن حساب النموذج المعتمد. يجب تأكيد ترتيب قفل السلسلة النهائي، وعمق التثبيت، ووزن المرساة، والنظام الهيدروليكي، ومتطلبات الفئة.
|
قطر السلسلة (مم) |
قوة السحب المستمرة (كيلو نيوتن) |
الحمل الزائد قصير الأجل (كيلو نيوتن) |
قوة تثبيت الفرامل* (كيلو نيوتن) |
متوسط سرعة الرفع (م/دقيقة) |
|---|---|---|---|---|
| 12.5 | 6.6 | 10.0 | 41.5 | ≥9 |
| 14 | 8.3 | 12.5 | 51.9 | ≥9 |
| 16 | 10.9 | 16.3 | 67.6 | ≥9 |
| 17.5 | 13.0 | 19.5 | 80.6 | ≥9 |
| 19 | 15.3 | 23.0 | 94.8 | ≥9 |
| 20.5 | 17.9 | 26.8 | 110.0 | ≥9 |
| 22 | 20.6 | 30.9 | 126.3 | ≥9 |
| 24 | 24.5 | 36.7 | 149.8 | ≥9 |
| 26 | 28.7 | 43.1 | 175.1 | ≥9 |
| 28 | 33.3 | 50.0 | 202.3 | ≥9 |
| 30 | 38.2 | 57.4 | 231.4 | ≥9 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد قطر سلسلة المرساة، الدرجة 2 / درجة سلسلة المشروع، أبعاد وصلة المسمار، ومعلومات شهادة السلسلة. يجب أن تتطابق هندسة جيب البكرة مع السلسلة الفعلية.
الخطوة 2: تأكيد وزن المرساة، طول السلسلة، عمق التثبيت، ترتيب أنبوب المرساة / أنبوب التوجيه، وقوة السحب المستمرة وقصيرة الأجل المطلوبة.
الخطوة 3: تأكيد ترتيب الفرامل وقفل السلسلة، اتجاه مسار السلسلة، أساس السطح، المساحة المتاحة، اتجاه العمود / المحرك، وما إذا كان المشروع بناءً جديدًا أم استبدالًا.
الخطوة 4: تأكيد ترتيب وحدة الطاقة الهيدروليكية: وحدة طاقة هيدروليكية كهربائية مخصصة أو اتصال بنظام هيدروليكي موجود، بما في ذلك الضغط المتاح، التدفق، مصدر الطاقة، جهد التحكم، ومتطلبات محطة التحكم.
الخطوة 5: تأكيد متطلبات رأس اللف، بما في ذلك مهمة التعامل مع الحبال المقصودة وأي قوة سحب للحبال / قطر حبل مطلوب. رأس اللف لا يعادل تلقائيًا ونش رباط مصنف.
الخطوة 6: تأكيد متطلبات جمعية التصنيف / العلم، نطاق الشهادة، الفحص أو اختبار الشهود، الكمية، الوجهة، وقت التسليم المطلوب، وتقديم رسومات الترتيب العام / السطح أو صور مرجعية عند توفرها.
الهيكل والمكونات
قاعدة السطح | محرك هيدروليكي | علبة تروس تخفيض | بكرة سلسلة واحدة / رافعة كابل | قابض | فرامل شريطية | رأس لف واحد | عمود ومحامل | تحكم هيدروليكي محلي | وحدة طاقة هيدروليكية تعمل بمحرك كهربائي عند تضمينها في التوريد
مزايا الدفع الهيدروليكي والفرامل والتركيب
- يوفر الدفع الهيدروليكي عزم دوران بدء عالي وتحكمًا سلسًا منخفض السرعة للتعامل مع المراسي؛ يتم اختيار المحرك ونسبة التخفيض حول قوة سحب السلسلة وسرعة الرفع المطلوبة بدلاً من قيمة ضغط / تدفق واحدة للسلسلة بأكملها.
- يقلل تصميم البكرة الواحدة من عرض الآلات وهو مناسب حيث يتم التعامل مع سلسلة مرساة واحدة في محطة الرافعة. يجب أن يتطابق ملف البكرة، وعدد الجيوب، وتداخل السلسلة مع سلسلة المرساة المحددة.
- تسمح البكرة القابلة للفصل والفرامل الميكانيكية بفصل رافعة الكابل عن المحرك والتحكم في السلسلة أثناء إنزالها أو تثبيتها، حسب ترتيب التشغيل المعتمد.
- يجب تنسيق حجم الفرامل مع قفل السلسلة. مع قفل سلسلة منفصل، يكون مرجع فرامل الرافعة أقل مما هو عليه في ترتيب عدم وجود قفل؛ يؤثر هذا الاختلاف أيضًا على أحمال قاعدة السطح والأساس.
- يمكن لرأس اللف دعم التعامل المساعد مع الحبال أثناء عمليات السطح. إذا كانت هناك حاجة لمهمة ونش رباط محددة أو قوة سحب حبل رباط مصنفة، فيجب تحديد هذه الوظيفة بشكل منفصل والتحقق منها مقابل متطلبات ونش الرباط المطبقة.
- يجب أن يتوافق تكامل السطح مع محاذاة البكرة مع أنبوب المرساة وخزان السلسلة / أنبوب التوجيه مع الحفاظ على سهولة الوصول للصيانة إلى الفرامل، والقابض، والمحامل، والمحرك الهيدروليكي، والأنابيب.
- يمكن ترتيب اختبارات القبول، وفحوصات التسرب الهيدروليكي، والاختبارات الوظيفية، واختبارات الحمل / الحمل الزائد، واختبارات تثبيت الفرامل، وشهود الفئة وفقًا لمواصفات المشروع ونطاق الموافقة.
سمات مخصصة
- نوع المنتج: رافعة مرساة هيدروليكية → آلة مدمجة تعمل بالطاقة للتعامل مع المرساة لسلسلة مرساة واحدة.
- نطاق السلسلة: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 مم → اختر حجم سلسلة واحد لكل بكرة وفقًا للسلسلة الفعلية.
- أساس درجة السلسلة: الدرجة 2 → يستخدم جدول واجبات صفحة الويب الرئيسية صيغة المرجع القياسية للدرجة 2؛ درجات السلاسل الأخرى تتطلب إعادة حساب.
- التكوين: بكرة واحدة + رأس لف واحد → يجمع بين التعامل مع سلسلة المرساة والتعامل المساعد مع الحبال في آلة سطح واحدة.
- الدفع: هيدروليكي → يتم توفيره مع وحدة طاقة هيدروليكية تعمل بمحرك كهربائي أو مطابق لها وفقًا للنموذج المختار وإمدادات الطاقة للمركبة.
- المعلمات الهيدروليكية: سيتم تأكيدها حسب النموذج → يجب مطابقة الضغط والتدفق مع إزاحة المحرك، وقوة السحب المطلوبة، والسرعة، وتصميم وحدة الطاقة الهيدروليكية.
- الفرامل / قفل السلسلة: خاص بالمشروع → تأكيد ما إذا كان سيتم تركيب قفل سلسلة منفصل لأن أساس تصميم حمل التثبيت يتغير.
- التحكم: تحكم هيدروليكي يدوي محلي كمفهوم أساسي → يمكن مناقشة التحكم عن بعد أو النسبي عند الحاجة إليه حسب المشروع.
- أساس التصميم المرجعي: ISO 4568:2021 وقواعد التصنيف المطبقة → سيتم تأكيد المعيار التعاقدي النهائي وأساس الموافقة.
- التركيب: قاعدة مثبتة على السطح → تفاصيل مسامير الأساس / اللحام، وتعزيز السطح، ومسار السلسلة، وخلوص الخدمة تتبع الترتيب العام المعتمد.
كيف تعمل
المحرك الكهربائي يدفع المضخة الهيدروليكية → وحدة الطاقة الهيدروليكية تزود المحرك الهيدروليكي للرافعة بالزيت المضغوط → علبة تروس التخفيض تدير بكرة السلسلة لرفع أو إنزال سلسلة المرساة → القابض يفصل البكرة عند الحاجة → الفرامل الميكانيكية تتحكم في رافعة الكابل وتثبتها → رأس اللف يوفر التعامل المساعد مع الحبال
التطبيقات
قوارب العمل | العبّارات | سفن الشحن والخدمة الصغيرة | السفن الداخلية والسواحلية الخاضعة للقواعد المطبقة | محطات تثبيت مراسي مدمجة في مقدمة السفينة | مشاريع البناء الجديد والاستبدال
الشهادات والمزايا
يمكن ترتيب موافقة التصنيف والفحص والشهادات وفقًا لمتطلبات المشروع، والنموذج المختار، ونطاق الاختبار، وتتبع المواد / المكونات، وإجراءات موافقة الفئة. يجب تأكيد توفر الشهادات ونقاط الشهود قبل تقديم عرض الأسعار؛ لا يُفترض تضمينها مع كل طلب.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

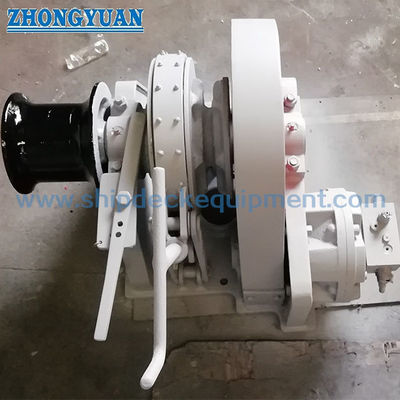

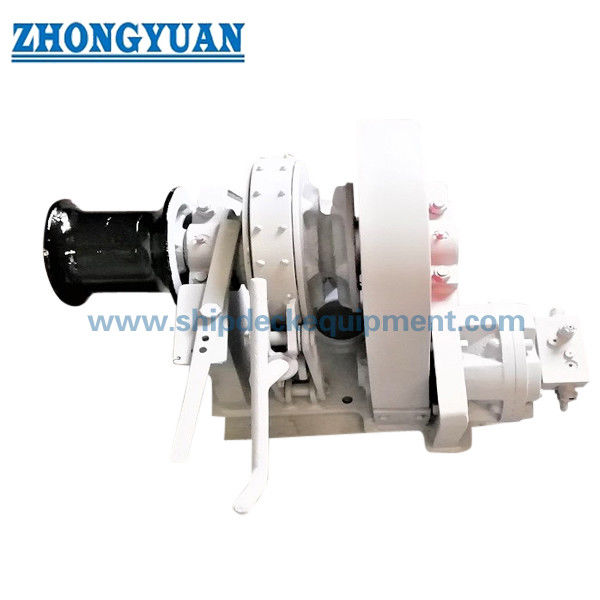

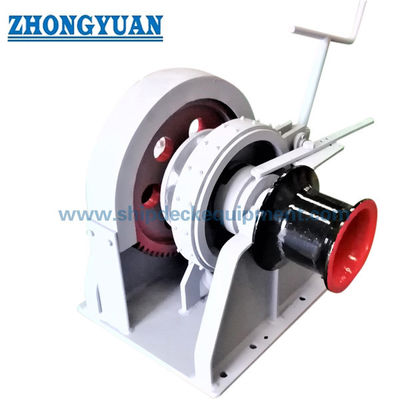

الرسومات والصور
الأسئلة الشائعة
س1: هل يمكن لبكرة واحدة التعامل مع كل أحجام السلاسل من 12.5 إلى 30 مم؟
ج1: لا. الرقم 12.5–30 مم هو نطاق السلسلة. يتم اختيار البكرة / رافعة الكابل لحجم سلسلة مرساة محدد، ودرجتها، وهندسة وصلتها. بالنسبة لمشاريع الاستبدال، يجب فحص أبعاد السلسلة أو عينة / رسم للسلسلة قبل تأكيد البكرة.
س2: لماذا تعتمد قوة تثبيت الفرامل المطلوبة على ما إذا كان قفل السلسلة مثبتًا؟
ج2: يشارك قفل السلسلة وظيفة التثبيت الثابت. يمكن للرافعة المثبتة بقفل منفصل استخدام أساس تثبيت مرجعي أقل للفئة، بينما تتطلب الرافعة بدون قفل منفصل أساس فرامل وهيكل داعم أعلى. لذلك يجب تأكيد الترتيب قبل اختيار الفرامل والأساس.
س3: ما هي المعلومات المطلوبة لتحديد حجم وحدة الطاقة الهيدروليكية وإعداد عرض أسعار؟
ج3: قدم قطر السلسلة ودرجتها، وزن المرساة، طول السلسلة / عمق التثبيت، السرعة المطلوبة، ترتيب قفل السلسلة، مصدر طاقة المركبة، ضغط / تدفق هيدروليكي متاح إذا كنت تستخدم نظامًا موجودًا، مهمة رأس اللف، متطلبات الفئة، ترتيب الترتيب العام للسطح / الأساس، الكمية، وجهة التسليم، ووقت التسليم المطلوب.
