ونش اقتران بحري يدوي | ونش تشغيل يدوي لمعدات سطح السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قدرة السحب الآمنة: | 5-100kn | عقد الحمل: | 50-1000 كيلو نيوتن |
|---|---|---|---|
| سعة الطبل: | حسب الطلب | مادة: | الفولاذ الطري والفولاذ المقاوم للصدأ |
| المعالجة السطحية: | الرمل إلى S2.5 + 3 طبقات من الطلاء الايبوكسي ، مجلفن | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | ونش اقتران 1000KN,ونش اقتران طبل واحد 1000KN,ومعدات سطح السفينة 1000KN |
||
منتوج وصف
دليل البحرية ربط ونجاليد العملية الرافعة لمعدات سطح السفينة
لمحة عامة عن المنتج
الرافعة اليدوية للضفادع الواحدة هي رفعة سطحية تعمل يدويًا تستخدم للتعامل مع الحبل ، والسحب الخفيف ، وموضعها ، وعمل الاحتفاظ بالشحنات ، وسفن المياه الداخلية ، وقوارب العمل ،وترتيبات سطح السفينة الصغيرة التي لا تتطلب طاقة كهربائية أو هيدروليكيةيتم تشغيلها بواسطة عجلة يدوية أو مقبض رافعة ، مع ناقل التروس وتجهيز الشفرة أو الفرامل المستخدمة للسيطرة على الحركة والاحتفاظ بتوتر الحبل أثناء التشغيل.
يجب وضع هذا المنتج على شكل رافعة يدوية للتعامل مع الحبل والاحتفاظ به ، وليس كرافعة سحب محرك ، رافعة رفع ،أو جهاز رفع الأفراد ما لم يتم تقديم تصميم معتمد خاص لهذه المهمةتعطي البيانات المقدمة قدرة سحب السلامة، وملء الاحتفاظ، ترتيب طبل واحد، الفرامل أو الدرج الاختيارية، وقدرة طبل مخصصة. قطر الحبل، حجم الطبل، نسبة التروس، قاعدة التثبيت،قوة اليديجب تأكيد نطاق الشهادة قبل الاقتراح والإنتاج.
مواصفات سريعة
- نوع المنتج: أدوات التوصيل اليدوية ذات الطبل الواحد → مناسبة للتطبيقات اليدوية في التعامل مع حبال الطابق والاحتفاظ بها.
- قدرة السحب الآمنة: 5~100 كيلون → تستخدم كمعيار اختيار السحب الرئيسي؛ لا ينبغي تحويلها إلى SWL أو MBL أو قدرة السحب دون حساب معتمد.
- حمولة الاحتفاظ: 50 ‰ 1000 كيلونوتر → تتعلق بجهاز الاحتفاظ أو ترتيب الفرامل / المكافحة ؛ إنها ليست نفس قدرة السحب اليدوية.
- قدرة الطبول: مخصصة → يجب تأكيد قطر الحبل وطول الحبل وزاوية الأسطول وعرض الطبول وارتفاع الشبكة لكل مشروع.
- طريقة التشغيل: عجلة اليد أو رافعة المقبض → مناسبة عند الحاجة إلى تشغيل يدوي بسيط والتحكم المحلي.
- جهاز الاحتفاظ: الفرامل أو الدرجات → تستخدم لمنع دوران الطبول غير المنضبط عند الاحتفاظ بتوتر الحبل.
- البناء: طبل واحد مع ناقل التروس → نسبة التروس وتغيير السرعة يجب تأكيدها وفقًا لمتطلبات قوة السحب وقوة اليد.
- معالجة السطح: Sa 2.5 التفجير + 3 طبقات من الطلاء الايبوكسي أو التشطيب المصقول → الطلاء النهائي يتبع البيئة البحرية ومواصفات المشروع.
المعلمات التقنية الرئيسية
| المعلم | القيمة المقدمة / النطاق | معنى الهندسة |
| قدرة السحب الآمنة | 5 ‰ 100 كين | نطاق اختيار السحب اليدوي الرئيسي؛ يجب أن تتطابق القيمة النهائية مع حمولة الحبل وواجب التشغيل. |
| حمل الحمولة | 50 ‰ 1000 كين | القيمة المتعلقة بالتمسك/المكابح أو الدرع؛ تأكيد طريقة الاختبار وعامل السلامة قبل الاستخدام الهندسي. |
| ترتيب الطبول | طبل واحد | مناسبة لخط حبل واحد أو ترتيب تخزين حبل الأسلاك والتعامل معه. |
| سعة الطبول | مخصصة | تأكدي من قطر الحبل وطول الحبل وعرض الطبل وارتفاع الجهاز وترتيب طبقة الحبل |
| طريقة العمل | رافعة المقبض أو عجلة اليد | اختر وفقاً لقوة اليد المطلوبة، وإمكانية وصول المشغل، وتخطيط سطح السفينة. |
| جهاز الاحتفاظ | مكابح أو عجلة | يستخدم للحفاظ على التوتر الحبل والتحكم في حركة الطبول؛ النوع النهائي يجب أن يتبع متطلبات التطبيق. |
| المواد | الصلب الخفيف / الصلب المقاوم للصدأ | يجب تأكيد نوع المواد ومستوى مقاومة التآكل قبل الإنتاج. |
| معالجة السطح | Sa 2.5 تنفجير + 3 طبقات الطلاء الايبوكسي / مصقول | اختر حسب التعرض البحري ونظام الطلاء ومتطلبات الصيانة. |
| نطاق الشهادة | CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، RINA ، IRS ، RS ، الخ متوفر حسب الطلب | يجب الاتفاق على مستوى الشهادة ومراجعة الشهود قبل العرض. |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد قدرة سحب السلامة المطلوبة في حدود 5 ≈ 100 كيلونوتر وفقًا لوظيفة التعامل مع الحبل والتوتر المتوقع للخط وحالة العمل الفعلية.
الخطوة الثانيةتأكيد متطلبات حمولة الاحتفاظ وما إذا كانت الرافعة تحتاج إلى جهاز شفرة أو مكابح ميكانيكية أو كليهما. يجب التحقق من حمولة الاحتفاظ بشكل منفصل عن قدرة السحب.
الخطوة الثالثةتأكيد نوع الحبل، قطر الحبل، طول الحبل، والقدرة المطلوبة للطبل. يجب تأكيد عرض الطبل وارتفاع الجهاز، وعدد طبقة الحبل، وطريقة ترسيخ الحبل عن طريق الرسم.
الخطوة الرابعةتأكيد طريقة التشغيل: العجلة اليدوية، رافعة المقبض، ترتيب تغيير التروس، موقف المشغل، وقوة يد مقبولة للعمل من قبل شخص واحد.
الخطوة الخامسةتأكيد ترتيب تركيب سطح السفينة، بصمة القاعدة، التفاصيل المسمار أو لحام، المجال الخالي المحيط، وما إذا كان التثبيت هو لبناء جديد، استبدال، شراع، أو سفينة المياه الداخلية.
الخطوة السادسةتأكيد المادة، المعالجة السطحية، خيار الفولاذ المقاوم للصدأ، التشطيب المكثف، نظام الطلاء، متطلبات الشهادة، الكمية، الوجهة، ومتطلبات التسليم.
الهيكل والمكونات
Single rope drum | Side frame | Handwheel or handle lever | Gear transmission | Ratchet pawl or holding dog | Mechanical brake option | Drum shaft and bush/bearing area | Rope anchoring point | Deck mounting base | Protective cover to be confirmed
التشغيل اليدوي، المعدات والحفاظ على المزايا
- يسمح التشغيل اليدوي بتشغيل الحبل في المواقع التي لا توجد فيها طاقة هيدروليكية أو كهربائية أو حيث يفضل جهاز تشغيل محلي بسيط.
- يمكن أن يوفر ناقل التروس ميزة ميكانيكية لجهد سحب أعلى ، في حين يمكن استخدام تغيير التروس للاستيعاب الأسرع أو أسهل الرافعة اعتمادًا على التصميم.
- يساعد جهاز التشغيل أو الكلب أو جهاز الفرامل على الحفاظ على توتر الحبل وتقليل خطر دوران الطبول العكسي غير المنضبط أثناء التشغيل.
- إن بناء الطبول الواحد سهل التفتيش والصيانة ، مما يجعله مناسبًا للشراعيات وسفن المياه الداخلية وتجهيزات سطح السفينة الصغيرة.
- يجب التحقق من موقع المشغل ، و نصف قطر العجلة اليدوية ، وطول رافعة المقبض ، وغطاء عجلة التروس ، والمساحة المفتوحة المحيطة بحيث تكون العملية اليدوية عملية وآمنة.
- هذه الصفحة لا تقدم الرافعة كمعدات رفع. الرفع، رفع الموظفين، أو خدمة دعم الحمل يتطلب تصميم منفصل معتمد، نظام مكابح معتمد،والتحقق المحدد للمشروع.
سمات مخصصة
- نوع المنتج: الدرامة اليدوية اليدوية اليدوية → الدرامة اليدوية اليدوية المثبتة على سطح السفينة للاستخدام في السفن والشراع.
- نطاق السحب: 5 ≈ 100 كيلونوتر → يتم تحديدها وفقًا لحمل التشغيل وواجب التعامل مع الحبل.
- نطاق الاحتفاظ: 50 ‰ 1000 كيلون → تأكيد تصنيف الفرامل أو العجلات ، أساس الاختبار ، وعامل السلامة قبل الاستخدام في اختيار الهندسة.
- سعة الطبول: مخصص → قطر الحبل وطول الحبل المطلوب يحدد أبعاد الطبول.
- التشغيل: عجلة يدوية أو رافعة مقبض → اختر حسب وصول المشغل وقوة اليد المطلوبة.
- السرعة / العجلة: ترتيب تغيير العجلة يجب تأكيده → يمكن النظر في سرعة أعلى لاستيعاب الرخاء وسرعة أقل لسحب أثقل عندما يتم تحديدها.
- المواد: الفولاذ الخفيف أو الفولاذ المقاوم للصدأ → يجب تأكيد الصنف الدقيق ونطاق شهادة المواد.
- معالجة السطح: نظام الطلاء الايبوكسي أو التشطيب المصنوع من الغليان → اختر حسب مساحة الوعاء والتعرض للتآكل ومتطلبات الصيانة.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب تأكيد شهادة الشركة المصنعة أو شهادة المواد أو شهادة الفئة أو فحص الشهود قبل الاقتراح.
كيف يعمل
يدور المشغل عجلة القيادة أو رافعة المقبض → ناقل التروس يدفع الطبول الواحد → الحبل ملفوف أو مدفوع تحت السيطرة → راتشيت، يحمل الكلب،أو الكبح يحمل الطبل عند الحاجة → يتم نقل التوتر الحبل من خلال عمود الطبل، الإطار، وقاعدة التثبيت إلى هيكل سطح السفينة
التطبيقات
البرج. سفن المياه الداخلية. قوارب عمل صغيرة. سفن خدمة. التعامل مع الحبال في حوض بناء السفن. تعديل خط الارتكاز. التعامل مع الحبال في سطح السفينة. استبدال أشرطة الدرج اليدوية.
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على جمعية التصنيف.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

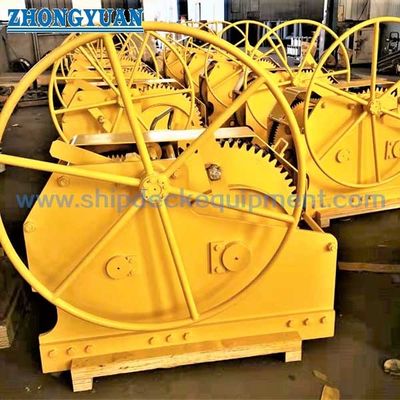

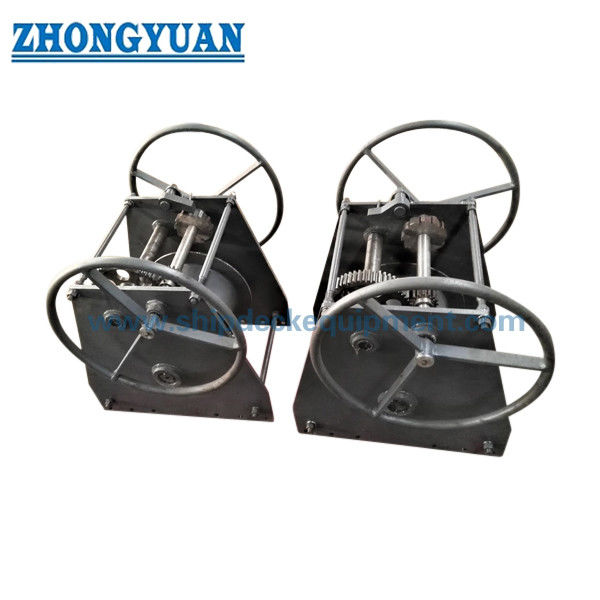

الرسم والصور
الأسئلة الشائعة
س1: كيف يجب اختيار الرافعة اليدوية الصحيحة؟
A1: اختر الرافعة وفقًا لقدرة سحب الأمان ، ومركبة الاحتفاظ ، ونوع الحبل ، وقياس الحبل ، وطول الحبل ، وقدرة الطبل ، وطريقة التشغيل ، ونسبة التروس ، ومتطلبات الفرامل أو الشفرة ،و حالة تركيب سطح السفينةبالنسبة لمشاريع الاستبدال ، يجب أيضًا فحص الأساس والحبل الموجود.
س2: ما هو الفرق بين قدرة السحب الآمنة وحمل الاحتفاظ؟
A2: تشير قدرة السحب الآمنة إلى معيار اختيار السحب للخيوط اليدوية. تشير الحملة إلى قدرة جهاز الاحتفاظ أو المفتاح أو ترتيب الفرامل على الحفاظ على توتر الحبل.يجب عدم خلط هذين القيمين، ويجب تأكيد أساس الاختبار الدقيق قبل موافقة الهندسة.
السؤال 3: هل يمكن استخدام هذا الرافعة اليدوية كرافعة رفع؟
الجواب 3: ليس افتراضيًا. هذه الصفحة تصف الرافعة اليدوية للتعامل مع الحبل على سطح السفينة. يتطلب الرفع أو الاستخدام المرتبط بالموظفين تصميمًا خاصًا معتمدًا لرفع السيارات، وتخطيط الفرامل المعتمد، واختبار الحمل،وموافقة الفئة أو السلطة وفقا لمتطلبات المشروع.
