سبعة أسطوانات عالمية مع أسطوانة علوية | CB 3062 النوع D لرسو السفن وسحبها
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | النوع د | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
|---|---|---|---|
| معيار: | سي بي/تي*3062-79 | رقم الأسطوانة: | 7 عجلات |
| أقطار الكابلات الفولاذية: | 19.5 ملم ~ 68.0 ملم | أقطار حبل النايلون: | 36 مم ~ 100 مم |
| وزن: | 247 كجم ~ 5100 كجم | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي التمهيدي ، معالجة سطح مصقولة ، مجلفنة ، مخصصة متوفرة |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | عجلات الفيرليد العالمية,سي بي 3062 أدوات,سبعة أسطوانات أنابيب |
||
منتوج وصف

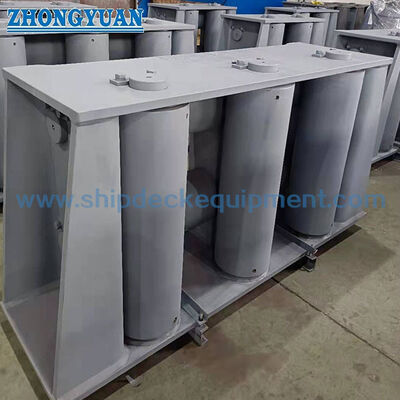

بكرة توجيه عالمية سباعية البكرات مع بكرة علوية | طراز CB 3062 D لتثبيت السفن والسحب
نظرة عامة على المنتج
جهاز توجيه الحبال CB 3062 من النوع D ذو البكرات السبع هو ترتيب لتوجيه الحبال على جانب السفينة يستخدم عندما قد تقترب حبال التثبيت أو كابلات السحب من جهاز التوجيه من عدة اتجاهات. يستخدم ترتيب النوع D ثلاث بكرات عمودية وأربع بكرات أفقية، بما في ذلك ترتيب البكرة العلوية، لتوجيه حبال الأسلاك الفولاذية وحبال النايلون عبر زاوية تشغيل أوسع مع تقليل الاحتكاك المباشر مع هيكل السفينة.
تمت كتابة هذه الصفحة لجهاز توجيه الحبال ذي البكرات السبع CB/T*3062-79 من النوع D بناءً على جدول المعلمات المقدم. يتم تركيبه عادةً على جانب السفينة من سطح الحائط أو موضع قيادة حبل التثبيت / السحب المماثل. يجب التعامل مع المنتج على أنه جهاز توجيه حبال، وليس كرافعة، أو جهاز رفع، أو تركيب سحب مستقل يتحمل الأحمال. يجب تأكيد قطر الحبل، وهيكل التركيب، والتعزيز المحلي، ومادة البكرة، وتفاصيل المحور، ونطاق الشهادة وفقًا لرسم السفينة ومتطلبات المشروع.
مواصفات سريعة
- نوع المنتج: بكرة توجيه عالمية سباعية البكرات مع بكرة علوية → توجيه حبال متعدد الاتجاهات لمسارات حبال التثبيت والسحب على جانب السفينة.
- المعيار والطراز: CB/T*3062-79 النوع D → البيانات المقدمة تحدد المنتج على أنه من النوع D مع 7 بكرات.
- ترتيب البكرات: 3 بكرات عمودية + 4 بكرات أفقية → يساعد في توجيه الحبال من اتجاهات قيادة متعددة حول فتحة جهاز التوجيه.
- نطاق الحبال المطبقة: حبل سلك فولاذي من 19.5 إلى 68.0 مم / حبل نايلون من 36 إلى 100 مم → يستخدم كمرجع لاختيار حجم الحبل، وليس كحد أقصى للحمل الآمن أو قوة كسر الحبل.
- نطاق الحجم الرئيسي: الطول 944 إلى 2330 مم والارتفاع 508 إلى 1130 مم → مفيد لفحص تخطيط جانب السفينة، وخلو التركيب، وتأكيد عرض الأسعار.
- نطاق الوزن: 247 إلى 5100 كجم من الجدول المقدم → مهم للمناولة، والرفع أثناء التركيب، والتعبئة، وتخطيط الشحن.
- تركيز التركيب: جانب السفينة / منطقة سطح الحائط → يجب تأكيد تعزيز الهيكل، وتفاصيل اللحام، وزاوية قيادة الحبل من قبل حوض بناء السفن أو مكتب التصميم.
- تركيز التصنيع: دوران البكرة، ملاءمة المحور، نعومة سطح التلامس، محاذاة الإطار، الحماية من التآكل، وتجميع البكرة القابل للصيانة.
المعلمات الفنية الرئيسية
| حبل فولاذي القطر. |
حبل نايلون القطر. |
E | F | D | d | L | Ll | L2 | L3 | B | Bl | B2 | H | Hl | الوزن (كجم) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد جهاز توجيه الحبال العالمي ذي البكرات السبع من طراز CB/T*3062-79 والقطر المطلوب لحبل السلك الفولاذي أو حبل النايلون.
الخطوة 2: تأكيد ترتيب قيادة الحبل، بما في ذلك ما إذا كان الحبل قد يدخل من الجانب أو الأعلى أو الأسفل أو الاتجاه القطري حول جهاز توجيه الحبال على جانب السفينة.
الخطوة 3: تأكيد موضع التركيب على سطح الحائط، أو الحاجز، أو هيكل جانب السفينة، جنبًا إلى جنب مع الخلو المتاح والتعزيز المحيط.
الخطوة 4: تأكيد متطلبات مادة البكرة، والمحور، والإطار، والجلبة / المحمل، والمثبت، والموقف قبل الإنتاج.
الخطوة 5: تأكيد المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة الإيبوكسي، الطلاء النهائي، التشطيب المجلفن، الفولاذ المقاوم للصدأ المصقول، أو معالجة أخرى محددة.
الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الشركة المصنعة، شهادة المواد، شهادة التصنيف، تقرير الاختبار غير الإتلافي، فحص الشاهد، أو موافقة خاصة بالمشروع.
الخطوة 7: تقديم الكمية، نوع السفينة، الوجهة، وقت التسليم المطلوب، رسم التركيب، وصور مرجعية إذا كانت متاحة.
الهيكل

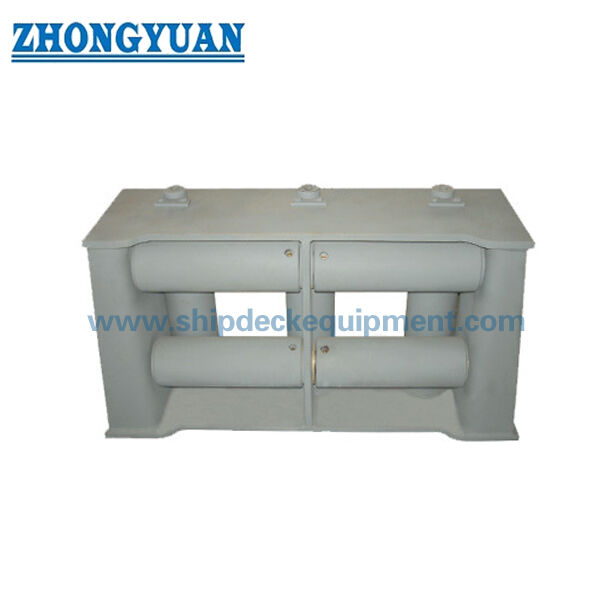

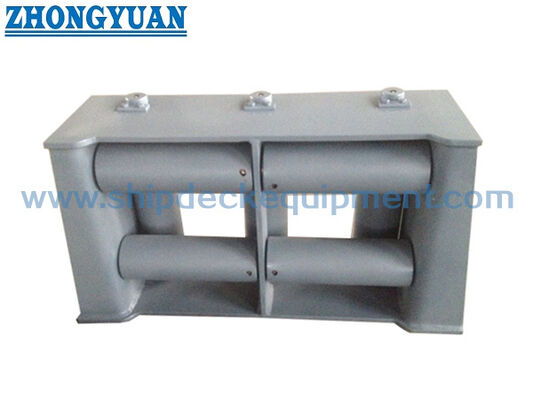

إطار جهاز توجيه حبال ملحوم | 3 بكرات عمودية | 4 بكرات أفقية | ترتيب بكرة علوية | محاور / أعمدة البكرات | منطقة تلامس الجلبة أو المحمل | واجهة تركيب على جانب السفينة | أسطح تلامس حبال ناعمة | معالجة سطحية مطلية أو محددة
مزايا توجيه البكرات والتركيب والهندسة
- يساعد ترتيب البكرات السبع الحبل على الدخول والخروج من جهاز التوجيه عبر نطاق زاوية أوسع من ترتيبات البكرات الثنائية أو الثلاثية البسيطة.
- تساعد البكرات العمودية الثلاث والأفقية الأربع في الحد من التلامس المباشر بين الحبل وهيكل السفينة، مما يدعم حماية الحبل أثناء عمليات التثبيت والسحب.
- يجب أن يكون سطح تلامس كل بكرة ناعمًا ومستديرًا وخاليًا من الحواف الحادة التي قد تتلف حبل السلك الفولاذي أو حبل النايلون.
- يجب فحص دوران البكرة بعد التجميع بحيث يمكن إعادة توجيه الحبل مع تقليل الاحتكاك بدلاً من السحب على سطح ثابت.
- تعتبر المحاور، أو الجلب، أو المحامل، أو المثبتات، وترتيبات الموقف أجزاء حرجة للصيانة ويجب أن تظل متاحة للفحص والاستبدال.
- يجب مراجعة هيكل التركيب على جانب السفينة جنبًا إلى جنب مع زاوية قيادة الحبل، والتعزيز المحلي للهيكل، وتفاصيل اللحام، ومتطلبات فحص التصنيف أو المالك.
- يستخدم جدول قطر الحبل المقدم كمرجع للاختيار فقط؛ لا ينبغي تحويله إلى حد أقصى للحمل الآمن، أو الحد الأدنى لقوة الكسر، أو قوة كسر الحبل، أو حمل الاختبار، أو الحمل المسموح به دون بيانات هندسية معتمدة.
سمات مخصصة
- المعيار: CB/T*3062-79 → يستخدم عندما يتطلب رسم المشروع أو مواصفات المالك هذا الترتيب ذي البكرات السبع لجهاز توجيه الحبال.
- النوع: النوع D → جهاز توجيه حبال عالمي ذو بكرات سبع مع بكرة علوية لتوجيه الحبال متعدد الاتجاهات.
- كمية البكرات: 7 بكرات → 3 بكرات عمودية و 4 بكرات أفقية وفقًا للوصف المقدم.
- الحبل المطبق: حبل سلك فولاذي 19.5-68.0 مم / حبل نايلون 36-100 مم → اختر حسب نوع الحبل، وترتيب السفينة، ورسم المشروع.
- المادة: فولاذ C-Mn / فولاذ عادي / فولاذ مقاوم للصدأ → يجب تأكيد مواد البكرة والمحور والإطار والمثبت الدقيقة قبل عرض الأسعار.
- التركيب: جانب السفينة / منطقة سطح الحائط → يجب تأكيد تعزيز الهيكل، وتفاصيل اللحام، والمساحة المتاحة من خلال الرسم.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة الإيبوكسي كمرجع → الطلاء النهائي، أو الجلفنة، أو التشطيب المصقول يتبع مواصفات المشروع.
- متطلبات الشهادة: متاحة حسب نطاق الطلب → يجب تأكيد فحص التصنيف ومستوى الشهادة قبل عرض الأسعار.
كيف يعمل
يقترب الحبل من جهاز توجيه الحبال على جانب السفينة → يدخل الحبل بين البكرات العمودية والأفقية → تدور البكرات مع تغير اتجاه الحبل → يتم تقليل التلامس مع هيكل السفينة الثابت → تمر قوى رد الفعل المحلية عبر محاور البكرات وإطار جهاز التوجيه إلى هيكل جانب السفينة المعزز
التطبيقات
السفن التجارية | سفن الدعم البحري | قاطرات | قوارب العمل | سفن الخدمة البحرية عند تحديدها حسب المشروع | محطات التثبيت على جانب السفينة | مواضع قيادة حبال السحب | توجيه الحبال على سطح الحائط | مشاريع بناء جديدة واستبدال
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س1: ما الذي يميز CB 3062 النوع D عن أجهزة توجيه الحبال ذات البكرات الأبسط؟
ج1: يستخدم النوع D سبع بكرات، بما في ذلك ثلاث بكرات عمودية وأربع بكرات أفقية، لتوجيه الحبل من نطاق أوسع من الاتجاهات. هذا يجعله أكثر ملاءمة حيث تتغير زاوية قيادة الحبل حول محطة التثبيت أو السحب على جانب السفينة.
س2: هل يمكن استخدام جدول قطر الحبل كحد أقصى للحمل الآمن أو قوة الكسر؟
ج2: لا. يوفر الجدول المقدم أقطار حبال الأسلاك الفولاذية وحبال النايلون المطبقة مع الأبعاد الرئيسية والوزن. لا يوفر حدًا أقصى للحمل الآمن، أو الحد الأدنى لقوة الكسر، أو قوة كسر الحبل، أو حمل الاختبار، أو الحمل المسموح به. يجب التحقق من موافقة الحمل وفقًا لتصميم تثبيت السفينة أو سحبها.
س3: ما الذي يجب التحقق منه قبل طلب جهاز توجيه الحبال هذا؟
ج3: تأكيد المعيار، النوع D، قطر الحبل، اتجاه قيادة الحبل، موضع التركيب، المادة، المعالجة السطحية، التعزيز المحلي، نطاق الشهادة، الكمية، وجهة التسليم، ووقت التسليم المطلوب. يوصى بشدة برسومات التركيب والصور المرجعية.
