سبعة أسطوانات عالمية مع أسطوانة علوية | CB 3062 النوع D لرسو السفن وسحبها
نظرة عامة على المنتج
إن الرصاص العالمي ذو السبع أسطوانات CB 3062 Type D عبارة عن ترتيب توجيه حبل على جانب السفينة يستخدم حيث قد تقترب حبال الإرساء أو كابلات القطر من الرصاص من عدة اتجاهات. يستخدم ترتيب النوع D ثلاث بكرات رأسية وأربع بكرات أفقية، بما في ذلك ترتيب الأسطوانة العلوية، لتوجيه حبال الأسلاك الفولاذية وحبال النايلون من خلال زاوية تشغيل أوسع مع تقليل الاحتكاك المباشر بهيكل السفينة.
تمت كتابة هذه الصفحة للسلك العادل ذو السبع بكرات CB/T*3062-79 من النوع D استنادًا إلى جدول المعلمات المرفق. ويتم تثبيته عادةً على جانب السفينة من سطح العائم أو في موضع مماثل لحبل الإرساء/القطر. يجب التعامل مع المنتج باعتباره سلك توجيه للحبل، وليس باعتباره رافعة أو جهاز رفع أو أداة سحب مستقلة. يجب تأكيد قطر الحبل، وهيكل التثبيت، والتعزيز المحلي، والمواد الدوارة، وتفاصيل العمود، ونطاق الشهادة وفقًا لرسم السفينة ومتطلبات المشروع.
مواصفات سريعة
• نوع المنتج: سلسلة عالمية ذات سبع بكرات مع بكرة علوية ← توجيه حبل متعدد الاتجاهات للرسو على جانب السفينة ومسارات حبال القطر.
• المعيار والطراز: CB/T*3062-79 النوع D ← البيانات المتوفرة تحدد المنتج على أنه النوع D مع 7 بكرات.
• ترتيب الأسطوانة: 3 بكرات رأسية + 4 بكرات أفقية ← يساعد في توجيه الحبال من اتجاهات متعددة حول فتحة الرصاص.
• نطاق الحبال المطبق: حبل سلك فولاذي من 19.5 إلى 68.0 ملم / حبل نايلون من 36 إلى 100 ملم ← يستخدم كمرجع لاختيار حجم الحبل، وليس كحمل SWL أو حمل كسر الحبل.
• نطاق الحجم الرئيسي: الطول من 944 إلى 2330 ملم والارتفاع من 508 إلى 1130 ملم ← مفيد لفحص تخطيط جانب السفينة، وتخليص التثبيت، وتأكيد عرض الأسعار.
• نطاق الوزن: 247 إلى 5100 كجم من الجدول المرفق ← مهم للمناولة والرفع أثناء التركيب والتعبئة وتخطيط الشحن.
• التركيز على التثبيت: منطقة سطح السفينة / سطح العائم ← يجب تأكيد تعزيز الهيكل وتفاصيل اللحام وزاوية سلك الحبل من قبل حوض بناء السفن أو مكتب التصميم.
• التركيز على التصنيع: دوران الأسطوانة، ملاءمة المحور، نعومة سطح التلامس، محاذاة الإطار، الحماية من التآكل، وتجميع الأسطوانة القابلة للصيانة.
المعلمات التقنية الرئيسية
أبعاد صفحة الويب الرئيسية لـ CB 3062 Type D سلسلة عالمية ذات سبع أسطوانات. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. تم تبسيط الجدول لاختيار صفحة الويب؛ يتم الاحتفاظ بجدول الأبعاد المتوفر بالكامل في قسم مرجع الواجهة الخلفية.
|
ضياء حبل الصلب. (مم) |
ضياء حبل النايلون. (مم) |
ضياء الأسطوانة. د |
ضياء المحور. د |
ل |
ب |
ح |
H1 |
الوزن (كجم) |
|---|---|---|---|---|---|---|---|---|
| 19.5 | 36 | 100 | 40-0.5 | 944 | 238 | 508 | 250 | 247 |
| 22.5 | 40 | 120 | 50-0.5 | 1048 | 280 | 552 | 270 | 377 |
| 26 | 45 | 130 | 55-0.5 | 1106 | 304 | 606 | 310 | 485 |
| 32 | 70 | 150 | 65-0.5 | 1250 | 346 | 670 | 330 | 716 |
| 34.5 | 80 | 160 | 70-0.5 | 1340 | 370 | 710 | 360 | 849 |
| 37.5 | 85 | 180 | 80-0.5 | 1450 | 417 | 770 | 380 | 951 |
| 43 | 95 | 200 | 90-0.5 | 1596 | 459 | 820 | 410 | 1546 |
| 52 | 100 | 230 | 100-0.5 | 1746 | 521 | 910 | 450 | 2143 |
| 60.5 | - | 260 | 120-0.5 | 1990 | 590 | 1000 | 500 | 3134 |
| 68 | - | 320 | 150-0.5 | 2330 | 714 | 1130 | 570 | 5100 |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد CB/T*3062-79 النوع D من الرصاص العالمي ذي السبع بكرات وحبل السلك الفولاذي أو قطر حبل النايلون المطلوب.
الخطوة 2: التأكد من ترتيب سلك الحبل، بما في ذلك ما إذا كان الحبل يمكن أن يدخل من الجانب أو الأعلى أو الأسفل أو الاتجاه القطري حول مقدمة السفينة.
الخطوة 3: تأكيد موضع التثبيت على سطح العائم أو الحصن أو هيكل السفينة، بالإضافة إلى الخلوص المتاح والتعزيزات المحيطة.
الخطوة 4: التأكد من متطلبات المواد الخاصة بالأسطوانة والمحور والإطار والجلبة/المحمل والقفل والسدادة قبل الإنتاج.
الخطوة 5: تأكيد المعالجة السطحية: تفجير Sa 2.5 + طلاء إيبوكسي تمهيدي، طلاء نهائي، تشطيب مجلفن، فولاذ مقاوم للصدأ مصقول، أو معالجة أخرى محددة.
الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الصانع، أو شهادة المواد، أو شهادة الفئة، أو تقرير الاختبار غير الاختباري، أو فحص الشهود، أو الموافقة الخاصة بالمشروع.
الخطوة 7: قم بتوفير الكمية ونوع السفينة والوجهة ووقت التسليم المطلوب ورسم التثبيت والصور المرجعية إذا كانت متوفرة.
بناء
إطار من الرصاص الملحوم | 3 بكرات عمودية | 4 بكرات أفقية | ترتيب الأسطوانة العلوية | مهاوي الأسطوانة / المحاور | بوش أو منطقة الاتصال تحمل | واجهة التركيب على جانب السفينة | أسطح ملساء ملامسة للحبال | المعالجة السطحية المطلية أو المحددة
توجيه الأسطوانة والتركيب والمزايا الهندسية
• يساعد الترتيب المكون من سبع بكرات الحبل على الدخول والخروج من المقدمة من خلال نطاق زاوية أوسع من الترتيبات البسيطة المكونة من بكرتين أو ثلاث بكرات.
• ثلاث بكرات رأسية وأربع بكرات أفقية تساعد على الحد من الاتصال المباشر بين الحبل وهيكل السفينة، مما يدعم حماية الحبل أثناء عمليات الإرساء والقطر.
• يجب أن يكون كل سطح ملامس للأسطوانة أملسًا ومستديرًا وخاليًا من الحواف الحادة التي قد تؤدي إلى تلف حبل السلك الفولاذي أو حبل النايلون.
• يجب التحقق من دوران الأسطوانة بعد التجميع حتى يمكن إعادة توجيه الحبل مع تقليل الاحتكاك بدلاً من سحبه على سطح ثابت.
• تعد المحاور، والجلبات أو المحامل، وأدوات التثبيت، وترتيبات السدادات بمثابة أجزاء تحتاج إلى صيانة بالغة الأهمية ويجب أن تظل في متناول اليد للفحص والاستبدال.
• يجب مراجعة هيكل التركيب على جانب السفينة مع زاوية توصيل الحبل، وتعزيز الهيكل المحلي، وتفاصيل اللحام، ومتطلبات فحص الفئة أو المالك.
• يتم استخدام جدول قطر الحبل المرفق كمرجع للاختيار فقط؛ ولا ينبغي تحويلها إلى حمل SWL أو MBL أو حمل كسر الحبل أو حمل الاختبار أو الحمل المسموح به بدون بيانات هندسية معتمدة.
السمات المخصصة
• المعيار: CB/T*3062-79 ← يستخدم عندما تتطلب رسومات المشروع أو مواصفات المالك هذا الترتيب ذي السبع بكرات.
• النوع: النوع D ← سلك عادل عالمي ذو سبع بكرات مع بكرة علوية لتوجيه الحبل متعدد الاتجاهات.
• كمية الرول: 7 بكرات ← 3 بكرات رأسية و4 بكرات أفقية حسب الوصف المرفق.
• الحبل القابل للتطبيق: حبل سلك فولاذي 19.5-68.0 مم / حبل نايلون 36-100 مم ← اختر حسب نوع الحبل، وترتيب السفينة، ورسم المشروع.
• المواد: الفولاذ C-Mn / الفولاذ الطري / الفولاذ المقاوم للصدأ ← يجب تأكيد مواد الأسطوانة والمحور والإطار ومواد التثبيت قبل عرض الأسعار.
• التثبيت: منطقة سطح السفينة / سطح العائم ← يجب تأكيد تقوية الهيكل وتفاصيل اللحام والمساحة المتاحة عن طريق الرسم.
• المعالجة السطحية: السفع Sa 2.5 + مادة إيبوكسي تمهيدية كمرجع ← طلاء نهائي، أو جلفنة، أو تشطيب مصقول يتبع مواصفات المشروع.
• متطلبات الشهادة: متاحة وفقًا لنطاق الطلب ← يجب تأكيد فحص الفئة ومستوى الشهادة قبل عرض الأسعار.
كيف يعمل
يقترب الحبل من مقدمة السفينة ← يدخل الحبل بين البكرات الرأسية والأفقية ← تدور البكرات مع تغير اتجاه الحبل ← يتم تقليل التلامس مع هيكل السفينة الثابت ← تمر قوى التفاعل المحلية عبر أعمدة الأسطوانة وإطار الرصاص في هيكل جانب السفينة المعزز
التطبيقات
السفن التجارية | سفن الدعم البحري | زوارق القطر | زوارق العمل | سفن الخدمة البحرية عندما يحددها المشروع | محطات رسو السفن | سحب مواقف حبل الرصاص | توجيه حبل سطح السفينة | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق التفتيش، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

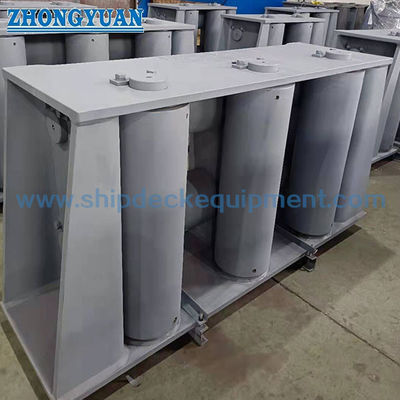

الرسم والصور
التعليمات
Q1: ما الذي يجعل CB 3062 Type D مختلفًا عن سلاسل البكرات الأبسط؟
A1: يستخدم النوع D سبع بكرات، بما في ذلك ثلاث بكرات رأسية وأربع بكرات أفقية، لتوجيه الحبل من نطاق أوسع من الاتجاهات. وهذا يجعلها أكثر ملاءمة حيث تتغير زاوية قيادة الحبل حول محطة الإرساء أو القطر بجانب السفينة.
Q2: هل يمكن استخدام طاولة قطر الحبل كحمل SWL أو حمل كسر؟
ج2: لا. يوفر الجدول المرفق أقطار حبل الأسلاك الفولاذية وحبال النايلون ذات الأبعاد والوزن الرئيسيين. ولا توفر SWL، أو MBL، أو حمل كسر الحبل، أو حمل الاختبار، أو الحمل المسموح به. يجب التحقق من الموافقة على التحميل وفقًا لتصميم إرساء السفينة أو قطرها.
س 3: ما الذي يجب التحقق منه قبل طلب هذا المعرض؟
A3: تأكيد المعيار، النوع D، قطر الحبل، اتجاه سلك الحبل، موضع التثبيت، المادة، المعالجة السطحية، التعزيز المحلي، نطاق الشهادة، الكمية، وجهة التسليم، ووقت التسليم المطلوب. يوصى بشدة برسومات التثبيت والصور المرجعية.
| حبل فولاذي ضياء. |
حبل نايلون ضياء. |
ه | ف | د | د | ل | ليرة لبنانية | L2 | L3 | ب | بل | ب2 | ح | هل | وزن (كجم) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |

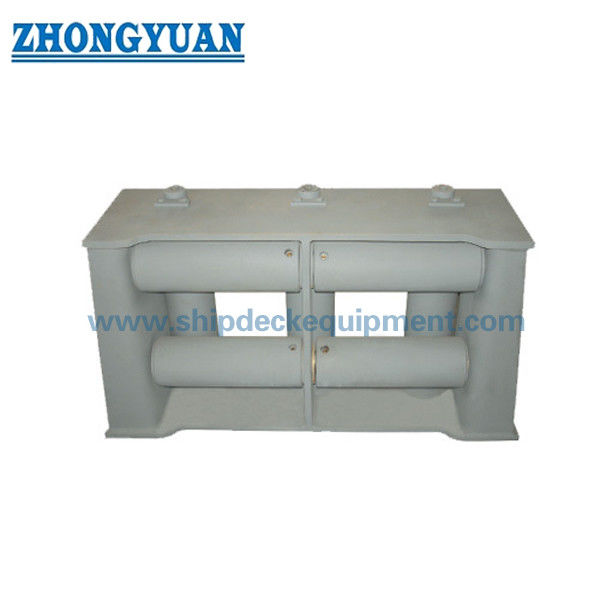

رسم CB 3062 من النوع D ذو السبعة بكرات أنبوبية عالمية مع معدات سحب السفينة ذات الأسطوانة العلوية
