أربعة أدوات للقوارب الهندسية CB 3015 النوع A للخطوط السحب والرصيف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | سي بي* 3015-83 | يكتب: | النوع أ، بكرتان عموديتان وبكرتان أفقيتان سفليتان |
|---|---|---|---|
| أقطار الأسطوانة: | 100 مم إلى 300 مم | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
| التطبيقات: | الجرافات والسفن الرافعة وقوارب الخوازيق والسفن الهندسية الأخرى | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي التمهيدي ، معالجة سطح مصقولة ، مجلفنة ، مخصصة متوفرة |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | CB/T 3015 فيرليد,معدات سحب السفن,أربعة أدوات لـ (فيرليد) |
||
منتوج وصف

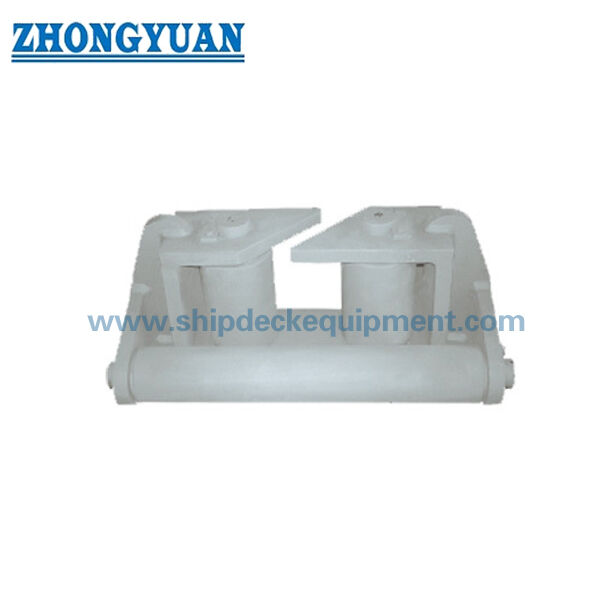

أربعة أدوات للقوارب الهندسية CB 3015 النوع A للخطوط السحب والرصيف
لمحة عامة عن المنتج
قناة CB 3015 من النوع A هي مجموعة توجيه عجلة تستخدم للسيطرة على مسار حبل الأسلاك الصلبة أو خط آخر محدد في المشروع في موقع قيادة الحبل في سفينة الهندسة.يستخدم ترتيب أربعة أدواتها أدوتين عموديتين وأدوتين أفقيتين لتشكيل فتحة موجهة، مساعدة خط تغيير الاتجاه مع تقليل اتصال الزحف ضد حواف الصلب الثابتة.
يستند نطاق الحجم إلى قطر الدوار الرأسي D من 100 إلى 300 مم ، مع قطرات حبل الأسلاك الفولاذية المرجعية من 19.5 إلى 56 مم.يجب أن يتم تنسيق الاختيار مع ترتيب سحب السفينة أو ربطها، بناء الخط، زاوية الرصاص، حمولة تصميم المشروع، أساس التثبيت، مادة الدوار، ترتيب العمود، طريقة التشحيم، نظام الطلاء، ونطاق التفتيش.الرقم الرسمي هو CB 3015-1983، كما يظهر عادة في الوثائق القديمة باسم CB* 3015-83.
مواصفات سريعة
- نوع المنتج: سفينة هندسية ذات أربعة أدوات → تقود خطوط السحب أو الرصيف من خلال فتحة أدوات تحكمها؛ إنها ليست أداة أدوات الرفع.
- المعيار والنوع: CB 3015-1983 النوع A → مرجع لترتيب النوع A ، وتسمية الحجم والأبعاد الرئيسية.
- ترتيب العجلات: عجلتين عموديتين + عجلتين أفقيتين → يدعم توجيه الخط في الاتجاهين الأفقي والعمودي.
- قطر العجلة العمودية D: 100 / 150 / 200 / 250 / 300 مم → تسمية النموذج الأساسي للتعليق وتأكيد الرسم.
- قطر الدوار الأفقي D1: 85 إلى 250 ملم → منسقة مع الإطار من النوع A و هندسة اتصال الحبل.
- قطر حبل الأسلاك الفولاذية المطبق: 19.5 إلى 56 مم ، المرجعية → الملاءمة النهائية تعتمد على بناء الحبل ، زاوية الرصاص ، وقاعدة حمولة المشروع.
- الغلاف الرئيسي: L 540 ∼1460 ملم، B 340 ∼900 ملم، H 240 ∼620 ملم → تستخدم لتخطيط سطح السفينة أو الحائط والتحقق من مساحة التثبيت.
- المواد والتشطيب: الفولاذ C-Mn، الفولاذ الخفيف، الفولاذ المقاوم للصدأ، التفجير والبرايمر في محلات البوكسي، التلميع، التصبغ،أو طلاء المشروع → يجب تأكيد مادة المكون الدقيقة والتشطيب قبل الإنتاج.
المعلمات التقنية الرئيسية
| (رولر ديا) د |
الأفقية (رولر ديا) D1 |
الصلب المطبق سلك الحبل دي. Φ |
(ل) | ب | هـ | ب | h1 | h2 | أنا | د |
| 100 | 85 | 19.5 | 540 | 340 | 240 | 250 | 220 | 50 | 200 | 22 |
| 150 | 120 | 26 | 760 | 460 | 340 | 340 | 320 | 65 | 290 | 26 |
| 200 | 150 | 37.5 | 980 | 580 | 430 | 430 | 410 | 80 | 380 | 32 |
| 250 | 200 | 176 | 1220 | 740 | 520 | 540 | 500 | 110 | 480 | 39 |
| 300 | 250 | 370 | 1460 | 900 | 620 | 650 | 590 | 135 | 580 | 39 |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد CB 3015-1983 النوع A واختيار نموذج D100 أو D150 أو D200 أو D250 أو D300 وفقًا لرسم الوعاء وفتح الدوار المطلوب.
الخطوة الثانية: تأكيد قطر حبل الأسلاك الفولاذية، وبناء الحبل، والحد الأدنى لمتطلبات الانحناء، واتجاه خط العمل، والزوايا المتوقعة للقيادة.لا يجوز التعامل مع قطر الحبل المرجعي على أنه منتج SWL أو MBL.
الخطوة الثالثة: تأكيد موقع التثبيت، والمساحة المتاحة، وتخطيط فتحة التثبيت، والأساس أو التعزيز المحلي، وما إذا كان الممر هو لمشروع بناء جديد أو استبدال.
الخطوة 4: تأكيد تقسيم مادة المكونات للإطار أو الألواح أو العمود أو الأدغال أو المحامل ، إلى جانب متطلبات التشحيم والصيانة.
الخطوة الخامسة: تأكيد معالجة السطح، الطلاء النهائي، قابلية تتبع المواد، مشاركة المجتمع الطبقي، شهادة التفتيش، ونطاق الشهادة قبل العرض.
الخطوة 6: قدم الكمية، ونوع الوعاء، والطلب، والرسوم أو الصور، وجهة التسليم، والوقت المطلوب للتسليم، وأي متطلبات قابلية الاستبدال.
الهيكل
عجلتين عموديتين عجلتين أفقيتين عموديات جانبية وإطار دعم واجهة فتح ثقب تثبيت فتح حبل موجهة معالجة سطحية واقية
إرشاد الدوار، والتركيب ومزايا الجودة
- يمكن أن يؤدي ترتيب الدوال الأربعة الأطراف إلى توجيه خط يحدث فيه تغييرات الاتجاه الأفقي والعمودي ، مما يقلل من الانزلاق المباشر ضد فتحة فولاذية ثابتة.
- توفر الأحجام D القياسية الخمس نقطة انطلاق واضحة لمطابقة قطر الحبل وتخطيط الوعاء. يجب أن يتم التحقق من الاختيار النهائي مع ظروف بناء الحبل وحمل المشروع.
- يجب أن يتم التحكم في محاذاة الدوار، وتركيز العمود، والمسافة المحورية، والدوران الحر أثناء التجميع بحيث يتصل الخط بسطحات الدوار المقصودة.
- يجب أن تكون أسطح اتصال الحبل ناعمة وخالية من الحواف الحادة التي يمكن أن تضر بحبل الأسلاك الفولاذية أو الحبل الاصطناعي أو طلاء الحبل الواقي.
- الإطار والواجهة التثبيت نقل رد فعل خط في هيكل السفينة الداعمة؛ تصميم الأساس، وتثبيت،والترسيخ المحلي لا يزال مسؤولية تصميم السفينة أو ترتيب حوض بناء السفن.
- يمكن تأكيد أجزاء التآكل أو الشجيرات أو المحامل ونقاط التشحيم وتفاصيل الاحتفاظ بالعمود وفقًا لرسم المشروع وفلسفة الصيانة.
- يمكن ترتيب شهادات المواد ، وفحص الأبعاد ، وفحص الدوران ، وفحص الطلاء ، والشهادة في الصف وفقًا لنطاق الطلب المتفق عليه.
سمات مخصصة
- المعيار: CB 3015-1983 / CB* 3015-83 القديمة → تستخدم عندما تتطلب مواصفات السفينة أو رسم استبدال هذا الترتيب المهندسية السفينة العادلة.
- النوع: التكوين النوع A مع أربعة عجلات → عجلتين عموديتين وعجلتين أفقيتين تشكلان فتحة الخط الموجه.
- نطاق النموذج: D100 / D150 / D200 / D250 / D300 → تتم تعيين النموذج وفقًا لقطر الدوار الرأسي.
- الحبل السلكي المطبق: Φ19.5 / 26 / 37.5 / 48.5 / 56 مم ، مرجع → التحقق من بناء الحبل ومتطلبات ثني المشروع قبل الطلب.
- المواد: الفولاذ C-Mn / الفولاذ المعتدل / الخيارات الفولاذ المقاوم للصدأ → يجب تأكيد المواد الدقيقة للإطار والمتداولات والعمود والشجيرات.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، طلاء ، ملمع ، مصقول ، أو مخصصة → يجب التحقق من التوافق مع الأجزاء المتحركة وطلاء الوعاء النهائي.
- التثبيت: واجهة فتحة التثبيت وفقًا لجدول الأبعاد القياسي → الأساس والمواد اللاصقة وتعزيز سطح السفينة أو الحائط وتوجيه الخط يتطلب تأكيد المشروع.
- متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب الاتفاق على شهادة الشركة المصنعة أو شهادة المواد أو شهادة الفئة أو نطاق فحص الشهود قبل الاقتراح.
كيف يعمل
Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation
التطبيقات
الحفريات. سفن الرافعة. سفن القيادة. شاحنات الهندسة. قوارب العمل في البناء. مواقع توجيه خطوط السحب. مواقع توجيه خطوط الركوب. مشاريع البناء الجديد والإستبدال.
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، ونطاق الاختبار المتفق عليه ، وإجراءات الموافقة على جمعية التصنيف.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1:كيفية اختيار الحجم الصحيح لـ CB 3015 Type A؟
A1:تبدأ مع رسم الوعاء، قطر عجلة D، قطر حبل الأسلاك المطبقة، مطلوب فتحة واضحة، اتجاه الخط، والمساحة المتاحة للتركيب. ثم تأكيد بناء الحبل، زوايا الرصاص،عبء تصميم المشروعو ترتيبات الأساس قبل الموافقة النهائية.
س2:هل يمثل قطر الحبل السلكي المعمول به SWL أو MBL؟
A2:لا. يقدم الجدول قطر الحبل المرجعي والأبعاد الرئيسية. لا يقدم SWL المنتج المحقق ، MBL ، حمل الاختبار ، أو حمل الكسر.يجب تحديد هذه القيم من أساس تصميم المشروع، الحساب الهيكلي، أساس الوعاء، ومتطلبات الموافقة.
السؤال 3:ما الذي يجب التأكد منه قبل التصنيع والشهادة؟
A3:تأكيد المعيار ونوعه، النموذج D، بيانات الحبل، مواد الإطار والعجلات، تفاصيل العمود والشجرة أو المحامل، التشحيم، معالجة السطح، أساس التثبيت، الكمية، نطاق الشهادة،متطلبات المجتمع الطبقي، الوجهة، وجدول التسليم.
