ISO 13729 نوع A مثبت على سطح السفينة من الصلب المصبوب المغلق لرسو السفن

ISO 13729 نوع A مثبت على سطح السفينة من الصلب المصبوب المغلق لرسو السفن

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan
إصدار الشهادات: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
رقم الموديل: قياسي ومخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1
الأسعار: As per quotation
تفاصيل التغليف: البليت أو حسب الطلب
وقت التسليم: حسب العرض
شروط الدفع: TT ، L / C ، إلخ.
القدرة على العرض: إرضاء احتياجات العملاء
افضل سعر اتصل

معلومات تفصيلية
اساسي: ISO 13729 يكتب: A; أ؛ Deck mounted شنت سطح السفينة
نطاق SWL: 23-141 ت المواد: يمكن أيضًا أن يوفر صب الفولاذ C-Mn ، صب الفولاذ المقاوم للصدأ ، فولاذًا خاصًا لكسر الجليد
وزن: 73 إلى 825 كجم المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الإيبوكسي ، الفولاذ المقاوم للصدأ المصقول ، المعالجة
شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، RINA ، مصلحة الضرائب
إبراز:

قناة ISO 13729 للترسيل,صلبة صب صلبة,ISO 13729 صاروخ القفز المثبت على سطح السفينة

,

Casting Steel Mooring Chock

,

ISO 13729 Deck Mounted Mooring Chock

منتوج وصف

ISO 13729 نوع A مثبت على سطح السفينة من الصلب المصبوب المغلق لرسو السفن



وصف:

ISO13729 type A نوع من أنواع إرساء السفن وتركيبات القطر المثبتة على جانب السفينة لقيادة حبل الإرساء والسحب من داخل السفينة إلى الخارج.عادة ما يتم استخدام الأذرع المغلقة للسفن التي تستخدم الحبال السلكية.تم تصميم نصف قطر سطح السد بناءً على نسب الانحناء للحبل خلال السد بما لا يقل عن اثني عشر مرة من قطر حبل السلك.



المواصفات الفنية الرئيسية:

  1. المعيار: ISO 13729
  2. نوع أ؛شنت سطح السفينة
  3. نطاق SWL: 23-141T ؛
  4. المواد: صب الفولاذ C-Mn ، صب الفولاذ المقاوم للصدأ ، يمكن أيضًا توفير فولاذ خاص لكسر الجليد.
  5. الوزن: 73 إلى 825 كجم ؛
  6. المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الإيبوكسي ، الفولاذ المقاوم للصدأ المصقول ، المعالجة السطحية المخصصة المتاحة.
  7. شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS



المؤشرات الفنية الاساسية:

الحجم الاسمي
L × H × D		 أنا 1 أنا 2 I3 I4 H1 H2 H3 ص R1 R2 R3
250 × 200 × 214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300 × 250 × 286 614 565 89 330 551 481 144 125 282 212 144
350 × 250 × 333 716 660 114 403 601 525 168 125 308 232 168
400 × 250 × 381 820 754 139 475 652 553 192 125 335 236 192
450 × 250 × 381 870 804 164 524 652 553 192 125 335 236 192
500 × 250 × 381 920 854 189 574 652 553 192 125 335 236 192
400 × 250 × 428 870 796 139 500 701 609 216 125 360 268 216
450 × 250 × 428 920 846 164 550 701 609 216 125 360 268 216
500 × 250 × 428 970 896 189 600 701 609 216 125 360 268 216
500 × 400 × 428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1000 190 652 798 675 264 125 409 286 264
500x400x525A 1068 1000 193 652 948 825 264 200 484 361 264
500 × 250 × 5258 1074 1000 176 652 801 680 264 125 412 291 264
500x400x525B 1074 1000 179 652 951 830 264 200 487 366 264

الحجم الاسمي
L × H × D		 R4 روبية روبية د 1 تي ساق اللحام
طول أ
z1		 SWL ب
(كيلو نيوتن)		 SWL ب
(ر)		 حبل سلكي
قطر ج:
(مستحسن)		 محسوب
الوزن د
(كلغ)
250 × 200 × 214 86 150 128 108 22 6 226 23 18 73
300 × 250 × 286 118 180 154 144 26 6،5 422 43 24 142
350 × 250 × 333 138 200 170 168 30 7،5 549 56 28 222
400 × 250 × 381 156 250 214 192 36 9 687 70 32 310
450 × 250 × 381 156 250 214 192 36 9 706 72 32 322
500 × 250 × 381 156 250 214 192 36 9 765 78 32 337
400 × 250 × 428 178 250 212 216 38 9،5 883 90 36 434
450 × 250 × 428 178 250 212 216 38 9،5 912 93 36 452
500 × 250 × 428 178 250 212 216 38 9،5 932 95 36 472
500 × 400 × 428 178 250 212 216 38 9،5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500 × 250 × 5258 218 320 274 264 46 11،5 1413 144 44 753
500x400x5258 218 320 274 264 46 11،5 1383 141 44 825

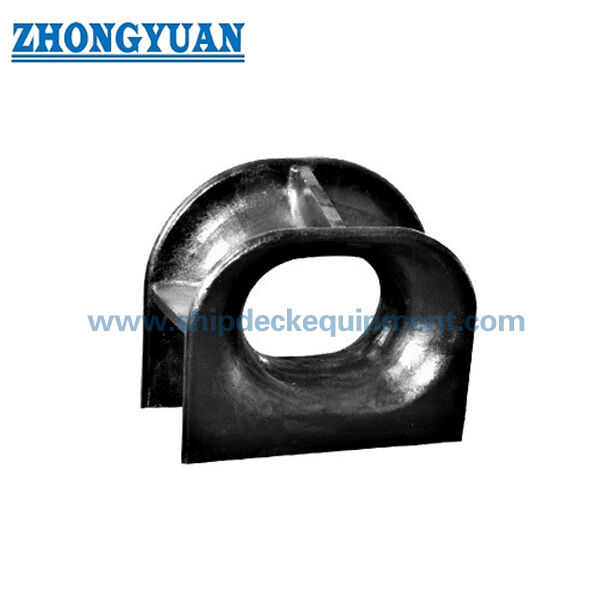

ISO 13729 نوع A مثبت على سطح السفينة من الصلب المصبوب المغلق لرسو السفن 0

رسم ISO 13729 من النوع A المصبوب المصبوب على سطح السفينة ، السحب المغلق ، رباط السفينة ، معدات سحب السفن

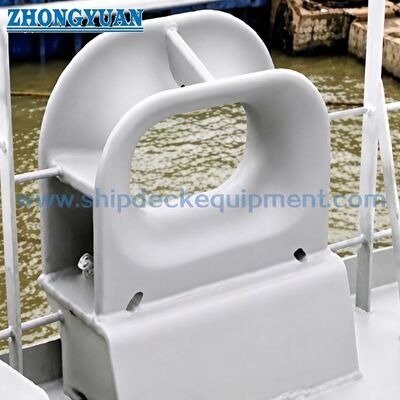

ISO 13729 نوع A مثبت على سطح السفينة من الصلب المصبوب المغلق لرسو السفن 1
