OCIMF نوع السحب بين قوسين السفينة معدات السحب في حالات الطوارئ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| اسم: | OCIMF نوع السحب بين قوسين السفينة معدات السحب في حالات الطوارئ | مادة: | ارتفاع الشد الصلب وتزوير الصلب |
|---|---|---|---|
| سلسلة قابلة للتطبيق: | 54-114 ملم | تحميل عمل آمن: | من 1000 إلى 3800 كيلو نيوتن |
| وزن: | 118 إلى 1184 كجم | تطبيق: | لنظام وترتيب القطر في حالات الطوارئ |
| التركيب:: | ملحومة على سطح السفينة مع تنفيذ تحتها | اختبار: | اختبار حمل الإثبات |
| شهادة: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA ، شهادة اختبار صانعي ، إلخ. | ||
| إبراز: | Towing JIS F 2029-1997 Mooring Brackets,JIS F 2029-1997 أقواس الإرساء,معدات سحب السفن OCIMF |
||
منتوج وصف

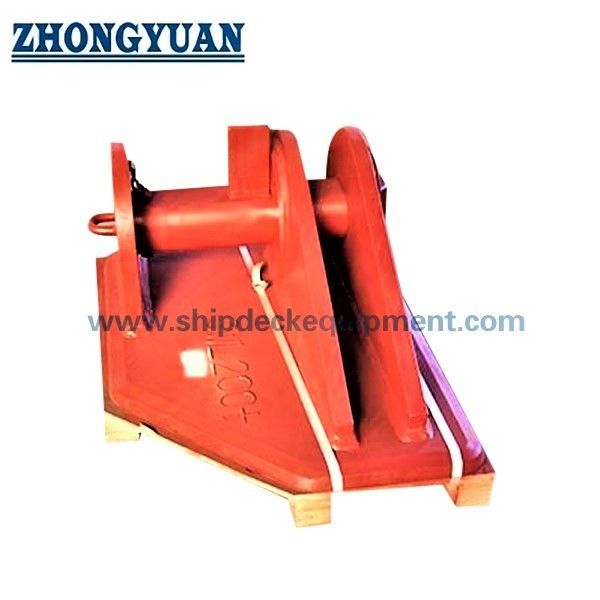

OCIMF نوع السحب بين قوسين السفينة معدات السحب في حالات الطوارئ
وصف:
قوس القطر من نوع OCMIF هو من المعدات الرئيسية في نظام القطر في حالات الطوارئ والترتيبات لناقلات الغاز والكيماويات والبتروكيماويات.وتتكون من لوحين متوازيين ملحومين بلوح قاعدة ، بهما ثقب يمر بهما دبوس.يتم تثبيت سلسلة الغضب في مكانها بين الصفائح بواسطة الدبوس.يتم لحامه على السطح مع وجود أداة تقوية تحتها.سيمر الدبوس المصمم جيدًا بسهولة عبر رابط طرفي على شكل كمثرى في نهاية السلسلة ويحافظ على الأحمال المطبقة بشكل صحيح
المواصفات الفنية الرئيسية:
- النوع: OCIMF Towing Bracket
- قطر سلسلة المرساة المطبقة: 54-114mm ؛
- تحميل العمل الآمن: 1000-3800KN ؛
- الوزن: 118 إلى 1184 كجم ؛
- التطبيق: لنظام وترتيب القطر في حالات الطوارئ
- التركيب: ملحوم على سطح السفينة مع تطبيق تحته
- المواد: الفولاذ عالي الشد والصلب المطروق
- الاختبار: اختبار حمل الإثبات
- الشهادات: CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA ، شهادة اختبار صناع ، إلخ.
المؤشرات الفنية الاساسية:
| الرقم الاسمي (مم) |
أ | ب | ج | د | ه | F | جي | ح | ك | ص | وزن (كلغ) |
تحميل عمل آمن SWL (كن) |
الأعلى.كسر حمل (كيلو نيوتن) |
| 54 | 500 | 555 | 20 | 300 | 259 | 140 | 78 | 118 | 80 | 110 | 118 | 1000 | 2000 |
| 64 | 600 | 625 | 28 | 360 | 300 | 175 | 88 | 122 | 100 | 135 | 184 | 1500 | 3000 |
| 76 | 720 | 800 | 30 | 430 | 360 | 200 | 112 | 170 | 110 | 160 | 312 | 2000 | 4000 |
| 102 | 940 | 1000 | 40 | 560 | 470 | 260 | 144 | 216 | 140 | 210 | 886 | 3200 | 6400 |
| 114 | 1100 | 1180 | 50 | 628 | 548 | 290 | 162 | 250 | 170 | 235 | 1184 | 3800 | 7600 |
رسم من نوع OCIMF سحب الأقواس للسفينة معدات السحب في حالات الطوارئ
