10 ′′ 20 كيلونات الالكترونية سلم الإقامة الرافعة ′′ ISO 7364 السفينة سطح السفينة صعود السلم معدات التعامل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار:: | إيزو 7364:2016 | يكتب:: | طبلة كهربائية مفردة/مزدوجة، نسخ احتياطي يدوي |
|---|---|---|---|
| اختبار المصنع:: | تشغيل اختبار بدون تحميل ، اختبار تحميل الأسطوانة ، اختبار ثابت تحت 1،5 حمل الحمل ؛ | تحميل العمل:: | 10 كيلو نيوتن، 16 كيلو نيوتن، 20 كيلو نيوتن |
| السرعة (م/دقيقة):: | 8-12 م/دقيقة | حبل الأسلاك: | ضياء. 13 (مم) ؛ |
| مادة:: | فولاذ خفيف | يتحكم:: | السيطرة المحلية |
| شهادات التصنيف:: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع | ||
| إبراز: | ونش سلم طيار iso7364 ,ونش سلم طيار يعمل بمحرك كهربائي,ونش سلم طيار 20kn |
||
منتوج وصف
رافعة ونش كهربائية لسلم الإقامة بقوة 10-20 كيلو نيوتن | معدات مناولة سلالم الصعود للسفن وفقًا للمعيار ISO 7364
نظرة عامة على المنتج
رافعة ونش سلم الإقامة الكهربائية بقوة 10-20 كيلو نيوتن هي قطعة من معدات سطح السفينة تستخدم لإنزال ورفع وتثبيت سلم الإقامة أثناء ترتيبات الصعود. وهي مجهزة بمحرك كهربائي، وناقل حركة صندوق تروس، واسطوانة، ونظام حبل سلكي، وجهاز فرامل/تثبيت، وناقل حركة يدوي احتياطي، ومعدات تحكم محلية. يجب التحقق من اختيار الونش مع نوع السلم، وحمل الأسطوانة، والحمل الداعم، وسعة الحبل السلكي، وموضع التركيب، ومصدر الطاقة، وترتيب التحكم، ورسم ترتيب الصعود للسفينة.
يستخدم اسم المنتج المقدم "رافعة ونش سلم الطيار"، ولكن الفحص القياسي يظهر أن المعيار ISO 7364:2016 مخصص لرافعات ونش سلالم الإقامة، بينما يتم تغطية بكرات رافعات ونش سلالم الطيار بشكل منفصل بواسطة المعيار ISO 24136:2021. لذلك، تضع هذه الصفحة المنتج كرافعة ونش سلم إقامة كهربائية وفقًا للمعيار ISO 7364. إذا كان المشروع الفعلي لبكرة رافعة ونش سلم طيار، فيجب تأكيد المعيار ISO 24136، و SOLAS V/23، ومتطلبات نقل الطيارين الخاصة بالمنظمة البحرية الدولية، وترتيب نقل الطيارين المعتمد للسفينة قبل تقديم عرض أسعار نهائي.
مواصفات سريعة
- نوع المنتج: رافعة ونش سلم إقامة كهربائية → معدات سطحية لإنزال السلم والرفع والتثبيت والتخزين المتحكم فيه.
- الأساس القياسي: ISO 7364:2016 → النطاق الرسمي للمعيار ISO هو رافعات ونش سلالم الإقامة؛ يجب فحص بكرات رافعات ونش سلالم الطيار تحت المعيار ISO 24136:2021.
- الحمل الاسمي للأسطوانة: 10 / 16 / 20 كيلو نيوتن → يجب أن يتبع الاختيار وزن السلم، وتوجيه الحبل، وحمل الأسطوانة، وترتيب السفينة المعتمد.
- الحمل الداعم: 30 / 48 / 60 كيلو نيوتن → يستخدم كبيانات اختيار مقدمة ولا ينبغي إعادة كتابته كحد أقصى للحمل الآمن للرفع للأفراد.
- سرعة الرفع: 8.09-20.7 متر/دقيقة وفقًا لبيانات النموذج المقدم → يجب أن تتطابق السرعة النهائية مع عملية الصعود ومتطلبات التحكم الآمن.
- الحبل السلكي: 6×37-13.0-170-1 كما هو مقدم → يجب تأكيد معيار الحبل الدقيق، ودرجة الشد، والجلفنة، ونطاق الشهادة.
- سعة الحبل: 37 / 50 / 95 متر → مهمة لارتفاع السلم، والتحكم في طبقة الأسطوانة، وارتفاع السفينة المتاح.
- القيادة والاحتياطي: محرك كهربائي مع تشغيل يدوي → يستخدم المحرك اليدوي للطوارئ أو استعادة الطاقة في حالة انقطاع التيار الكهربائي وفقًا لترتيب المشروع.
- الاختبار في المصنع: يمكن ترتيب اختبار التشغيل بدون حمل، واختبار حمل الأسطوانة، واختبار التثبيت الثابت وفقًا لنطاق الطلب ومتطلبات الفحص.
- المعالجة السطحية: سفع Sa 2.5 + طلاء إيبوكسي كمرجع → يتبع نظام الطلاء النهائي مواصفات السفينة أو متطلبات العميل.
المعلمات الفنية الرئيسية
| الموديل | حمل الأسطوانة (كيلو نيوتن) |
الحمل الداعم (كيلو نيوتن) |
سرعة الرفع (متر/دقيقة) |
الحبل السلكي | سعة الحبل (متر) |
طبقات اللف | القيادة / الاحتياطي |
| 10 كيلو نيوتن | 10 | 30 | 8.09 / 10 | 6×37-13.0-170-1 | 37 | 3 | كهربائي / يدوي |
| 16 كيلو نيوتن | 16 | 48 | 9.85 / 11.64 | 6×37-13.0-170-1 | 50 | 3 | كهربائي / يدوي |
| 20 كيلو نيوتن | 20 | 60 | 15.3 / 20.7 | 6×37-13.0-170-1 | 95 | 4 | كهربائي / يدوي |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد ما إذا كان المشروع يتطلب رافعة ونش سلم إقامة وفقًا للمعيار ISO 7364 أو بكرة رافعة ونش سلم طيار. يجب توضيح هذه النقطة أولاً لأن المعيار ISO 7364 والمعيار ISO 24136 يغطيان معدات مختلفة.
الخطوة 2: تأكيد الموديل الاسمي: 10 كيلو نيوتن، 16 كيلو نيوتن، أو 20 كيلو نيوتن وفقًا لوزن سلم الإقامة، وتوجيه الحبل، وارتفاع السفر، وموضع التخزين، وترتيب الصعود المعتمد.
الخطوة 3: تأكيد ترتيب الأسطوانة المفردة أو المزدوجة، وسعة الحبل السلكي، ومتطلبات طبقة اللف، واتجاه الأسطوانة، وتخطيط اليد اليسرى / اليمنى إذا كان ذلك منطبقًا.
الخطوة 4: تأكيد القيادة والتحكم: مواصفات المحرك الكهربائي، ومصدر الطاقة، ومحطة التحكم المحلية، وإيقاف الطوارئ، والوصول إلى الاحتياطي اليدوي، وأي متطلبات للتحكم عن بعد.
الخطوة 5: تأكيد نطاق السلامة والفحص: جهاز الفرامل / التثبيت، واختبار التثبيت الثابت، واختبار التشغيل بدون حمل، واختبار حمل الأسطوانة، وشهادة المواد، وشاهد الفئة، ومعايير القبول.
الخطوة 6: تقديم رسم السلم، ورسم أساس الونش، وترتيب السطح، والمساحة المتاحة للتركيب، والكمية، ومتطلبات الشهادة، ووجهة التسليم، ووقت التسليم المطلوب.
الهيكل
محرك كهربائي | نظام نقل صندوق تروس | أسطوانة مفردة أو مزدوجة | حبل سلكي ونهاية الحبل | جهاز فرامل / تثبيت | محرك احتياطي يدوي | محطة تحكم محلية | أساس سطح السفينة وإطار قاعدة | غطاء واقٍ أو واقي إذا تم تحديده
مزايا معدات الصعود، القيادة والسلامة
- توفر القيادة الكهربائية دورانًا متحكمًا للأسطوانة لإنزال واستعادة سلم الإقامة، بينما يتم اختيار نسبة صندوق التروس لتتناسب مع حمل الأسطوانة وسرعة التشغيل.
- يسمح المحرك الاحتياطي اليدوي بعملية الاستعادة عندما لا تكون الطاقة الكهربائية متاحة، ولكن يجب تأكيد الوصول إليه، ومساحة التشغيل، وترتيب المقبض من خلال رسم ترتيب السفينة.
- يعد جهاز الفرامل أو التثبيت جزءًا حاسمًا للسلامة. يجب تأكيد قدرته على التثبيت، وحمل الاختبار الثابت، وطريقة التحرير، ونطاق الفحص قبل الإنتاج.
- تؤثر سعة الحبل السلكي وطبقات اللف على السفر الآمن والتخزين. قد يؤدي تراكب الحبل المفرط أو توجيه الحبل غير الصحيح إلى لف غير متساوٍ، أو تلف الحبل، أو تقليل موثوقية التشغيل.
- بالنسبة لرافعات ونش سلالم الإقامة وفقًا للمعيار ISO 7364، فإن المعدات مخصصة لمناولة السلم وتثبيته. لا ينبغي تسويقها كرافعة رفع للأغراض العامة أو جهاز رفع للأفراد.
- إذا تم استخدامه في ترتيب نقل الطيارين، يجب ألا يعيق موضع بكرة الونش الوصول الآمن، ويجب أن يتبع الترتيب الفعلي ترتيب نقل الطيارين المعتمد ومتطلبات العلم / الفئة المطبقة.
- يمكن ترتيب اختبار التشغيل بدون حمل، واختبار حمل الأسطوانة، واختبار التثبيت الثابت، وفحص الفئة وفقًا لنطاق الطلب، ولكن يجب الاتفاق على قيم الاختبار ومعايير القبول قبل تقديم عرض الأسعار.
سمات مخصصة
- المعيار: ISO 7364:2016 → ينطبق على رافعات ونش سلالم الإقامة للسفن؛ تأكيد ISO 24136 إذا كان المشروع لبكرات رافعات ونش سلالم الطيار.
- الموديل الاسمي: 10 / 16 / 20 كيلو نيوتن → اختر حسب حمل الأسطوانة، والحمل الداعم، وترتيب السلم، وسعة الحبل السلكي.
- نوع الأسطوانة: أسطوانة مفردة أو مزدوجة → اتبع نوع السلم وترتيب صعود السفينة.
- سرعة الرفع: 8.09-20.7 متر/دقيقة من البيانات المقدمة → تأكيد سرعة التشغيل المطلوبة وطريقة التحكم قبل الطلب.
- الحبل السلكي: 6×37-13.0-170-1 → مواصفات الحبل المقدمة؛ يجب تأكيد درجة الحبل النهائية، والتشطيب، والشهادة، وعامل الأمان.
- نوع القيادة: محرك كهربائي → يجب تأكيد قوة المحرك، والجهد، والتردد، وفئة العزل، ومتطلبات الكهرباء البحرية.
- الاحتياطي اليدوي: متاح حسب التكوين → يستخدم لعملية الاستعادة عندما يكون المحرك الكهربائي غير متاح.
- التحكم: تحكم محلي كما هو مقدم → يجب ذكر متطلبات التحكم عن بعد، والمفتاح الحدودي، وإيقاف الطوارئ، أو التداخل إذا لزم الأمر.
- المعالجة السطحية: سفع Sa 2.5 + طلاء إيبوكسي → يتبع الطلاء النهائي، واللون، والحماية من التآكل مواصفات السفينة.
- متطلبات الشهادة: متاحة حسب نطاق الطلب → يجب تأكيد شهادة الفئة، وشهادة الشركة المصنعة، وشهادة المواد، وتقرير الشاهد قبل الإنتاج.
كيف يعمل
يقوم المشغل بتنشيط التحكم المحلي → يقوم المحرك الكهربائي بتشغيل صندوق التروس والأسطوانة → يتم إنزال الحبل السلكي أو لفه لإنزال سلم الإقامة أو استعادته → يقوم جهاز الفرامل / التثبيت بتأمين الأسطوانة عند التوقف أو في وضع التخزين → يمكن استخدام الاحتياطي اليدوي للاستعادة في حالات الطوارئ وفقًا لإجراء التشغيل المعتمد
التطبيقات
مناولة سلم الإقامة | ترتيب صعود السفينة | سفن البضائع | ناقلات | ناقلات البضائع السائبة | سفن الحاويات | ترتيبات وصول الركاب | مشاريع معدات سطح السفينة الجديدة والمُعاد تركيبها
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، ومتطلبات الاختبار، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

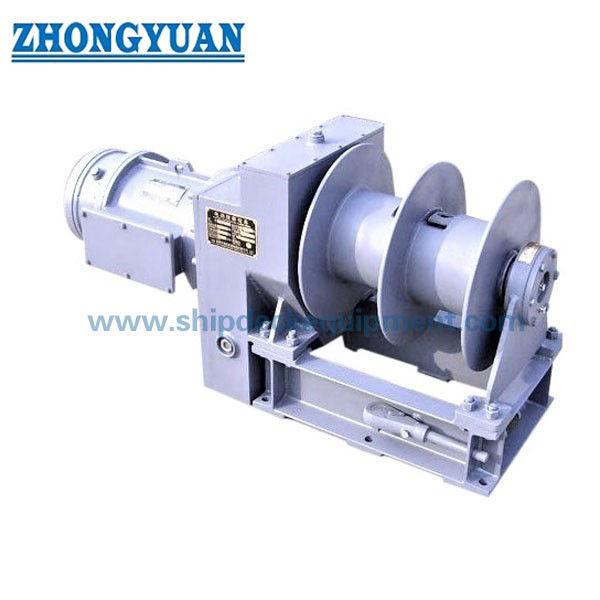

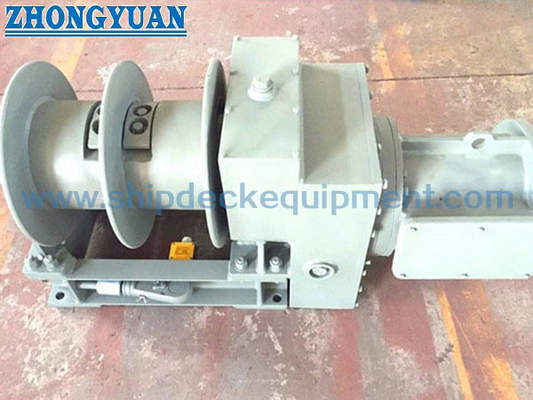

الرسومات والصور
الأسئلة الشائعة
س1: هل ISO 7364 هو معيار لرافعة ونش سلم الطيار؟
ج1: لا. ISO 7364:2016 هو المعيار ISO لرافعات ونش سلالم الإقامة. إذا كان المشروع لبكرة رافعة ونش سلم طيار، فيجب التحقق من ISO 24136:2021 ومتطلبات ترتيب نقل الطيارين المطبقة قبل التأكيد الفني النهائي.
س2: هل يمكن استخدام هذا الونش لرفع الأشخاص؟
ج2: لا ينبغي وصفه بأنه رافعة رفع أشخاص. الونش مخصص لمناولة سلم الإقامة وتثبيته. تعتمد سلامة نقل الأفراد على ترتيب السلم الكامل المعتمد، ومنصة الوصول، ونقاط التثبيت، وإجراء التشغيل، وموافقة الفئة / العلم.
س3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟
ج3: تأكيد الأساس القياسي، والموديل الاسمي، ورسم السلم، ونوع الأسطوانة، وسعة الحبل السلكي، ومصدر الطاقة، وطريقة التحكم، وأساس التركيب، وترتيب الاحتياطي اليدوي، ومتطلبات الاختبار، ونطاق الشهادة، والكمية، ووجهة التسليم، ووقت التسليم المطلوب.
