رافعة سطح السفينة الهيدروليكية

رافعة بحرية هيدروليكية بذراع مستقيمة بسعة 1-20 طن | رافعة بحرية دوارة 360 درجة

نظرة عامة على المنتج

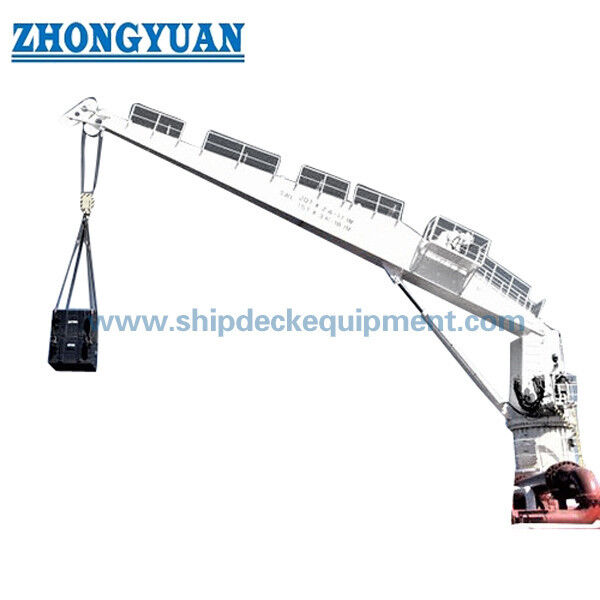

رافعة سطح بحرية هيدروليكية بذراع مستقيمة بسعة 1-20 طن هي جهاز رفع على متن السفينة لمناولة البضائع والمخازن وقطع الغيار والخراطيم والأدوات ومعدات السطح العامة ضمن مخطط الحمل المعتمد ونطاق التشغيل الخاص بالرافعة. يوفر ذراعها المستقيم الصلب وونش الرفع الهيدروليكي واسطوانة الرفع ونظام الدوران ترتيبًا بسيطًا نسبيًا للسفن التي لديها خلوص كافٍ للسطح ولا تتطلب هندسة الطي لرافعة بذراع مفصلية.

يشمل نطاق الكتالوج قيم SWL من 1 إلى 20 طنًا ونصف أقطار عمل من 2 إلى 15 مترًا، اعتمادًا على الطراز. لا يجب تفسير SWL المذكور على أنه سعة ثابتة عند كل نصف قطر: يتم تحديد الحمل النهائي المسموح به بواسطة مخطط الحمل المعتمد، وحالة تشغيل السفينة، وأحمال رد فعل الأساس، ومعايير الميل/القص، وعوامل الرياح والديناميكية، ومتطلبات العلم/الفئة المطبقة. هذه الصفحة مخصصة لتطبيقات الرافعات البحرية على متن السفن؛ الرفع البحري، ورفع الأفراد، والرفع تحت الماء، أو الخدمات الخاصة الأخرى تتطلب أساس تصميم ونطاق موافقة محددين بشكل منفصل.

مواصفات سريعة

• نطاق SWL: 1-20 طن → نطاق الطراز لمناولة البضائع والمعدات على متن السفن؛ السعة النهائية عند كل نصف قطر تتبع مخطط الحمل المعتمد.
• نصف قطر العمل: 2-15 متر → نطاق نصف القطر يعتمد على الطراز ويجب مطابقته مع تخطيط السطح، والوصول، ونقاط الرفع المطلوبة.
• نطاق الدوران: حتى 360 درجة → يجب تأكيد ترتيب الدوران المستمر/غير المحدود النهائي وتكوين الخراطيم/الحلقات الانزلاقية للطراز المحدد.
• سرعة الرفع: 10-15 متر/دقيقة → نطاق الكتالوج؛ تعتمد السرعة النهائية على SWL، وإعادة التوجيه، والحزمة الهيدروليكية، والتكوين المعتمد.
• وقت الرفع: 40-80 ثانية → يختلف حسب حجم الرافعة ونطاق الذراع/نصف القطر؛ يستخدم لتقييم وقت دورة مناولة السطح.
• محرك هيدروليكي بمحرك كهربائي: 7.5-132 كيلوواط → يختلف متطلب الطاقة حسب حجم الرافعة؛ يجب تأكيد جهد السفينة، والتردد، وطريقة البدء، وترتيب وحدة الطاقة الهيدروليكية (HPU).
• قطر القاعدة المرجعي: 700-1900 ملم → مفيد لترتيب السطح الأولي فقط؛ تتطلب الأحمال النهائية للأساس والواجهة رسومات عامة (GA) وحسابات هيكلية معتمدة.
• حماية السطح: تفجير Sa 2.5 + طلاء إيبوكسي كما هو مذكور → نظام الطلاء النهائي، وسمك الطلاء الجاف (DFT)، واللون، والطبقة العلوية، وفئة التآكل خاصة بالمشروع.

المعلمات الفنية الرئيسية

اختيار الرافعة وواجهة السفينة

الخطوة 1: تحديد حالة الرفع: أقصى حمل مرفوع، نصف قطر العمل المطلوب، ارتفاع الرفع، مسافة حركة الخطاف، تردد الرفع، نوع البضائع/المعدات، وما إذا كانت العملية في الميناء، أو المياه المحمية، أو حالة سفينة أخرى محددة.الخطوة 2: اختر الرافعة حسب مخطط الحمل، وليس SWL وحده. قدم الحمل المطلوب عند كل نصف قطر حرج ليتمكن المورد من إصدار مخطط السعة المقدرة / نصف قطر الحمل الصحيح وتجنب افتراض SWL الكامل على مدى نطاق نصف القطر الكامل.

الخطوة 3: تأكيد حركات السفينة وظروف التصميم: نوع السفينة، موضع التركيب، معايير الميل/القص، حالة الرياح، درجة الحرارة المحيطة، حالة البحر أو المتطلب الديناميكي إذا كان ذلك منطبقًا، وأي متطلب خاص لدرجة الحرارة المنخفضة أو المنطقة الخطرة.الخطوة 4: تأكيد واجهة السطح: موقع القاعدة، مساحة السطح المتاحة، العوائق المحيطة، هيكل السطح/الأساس، مفهوم التعزيز، أحمال الواجهة المطلوبة، وما إذا كان حوض بناء السفن يتطلب تفاصيل أساس مثبتة بالمسامير أو ملحومة.

الخطوة 5: تأكيد الطاقة والتحكم: إمداد كهرباء السفينة، ترتيب وحدة الطاقة الهيدروليكية، متطلب التحكم المحلي أو عن بعد، فلسفة الإيقاف الطارئ، وأي إنذارات أو أقفال أو حدود أو مراقبة مطلوبة من قبل الفئة.الخطوة 6: اذكر نطاق الموافقة قبل عرض الأسعار: دولة العلم، جمعية التصنيف، معيار الرافعة المطبق، نطاق الشهادة/الاختبار، الكمية، وجهة التسليم، وقت التسليم المطلوب، ورسم السفينة العام (GA) / رسم التركيب إذا كان متاحًا.

الهيكل والأنظمة الرئيسيةمجموعة الذراع المستقيمة | ونش رفع هيدروليكي وإعادة توجيه الحبل السلكي | اسطوانة الرفع | محمل الدوران ومحرك الدوران | واجهة القاعدة / الأساس | وحدة الطاقة الهيدروليكية وكتلة الصمامات | محطة التحكم المحلية | التحكم الكهربائي والحماية | كتلة الخطاف والبكرات

اعتبارات الهندسة البحرية والسلامةالعلاقة بين الحمل ونصف القطر هي أساس الاختيار الأساسي. يجب التحقق من هيكل الرافعة، والذراع، والونش، والحبل السلكي، ونظام الدوران، والقاعدة، وأساس السفينة مقابل حالات الحمل التصميمي المعتمدة بدلاً من قيمة SWL واحدة في الكتالوج.

سطح السفينة وهيكلها الداعم جزء من نظام الرفع. يجب إصدار قوى وعزوم رد فعل الأساس للتحقق الهيكلي من قبل حوض بناء السفن، ويجب أن يتبع الاتصال النهائي للقاعدة رسم التركيب المعتمد.يجب اختيار وفحص المكونات الهيدروليكية، والحبل السلكي، والمكابح، والبكرات، والمحامل، وتروس الدوران لدورة الخدمة المقصودة والبيئة البحرية. يجب مراعاة سهولة الوصول للصيانة ونقاط الخدمة الآمنة في مرحلة الرسم العام (GA).

يجب تأكيد أجهزة السلامة مثل حدود الرفع، والحماية من الحمل الزائد، والإيقاف الطارئ، والمكابح الآمنة، والإنذارات، وحدود الحركة كعناصر خاصة بالمشروع/الفئة ويجب تأكيدها في المواصفات الفنية بدلاً من افتراضها من جدول الكتالوج.

نطاق درجة الحرارة المذكور من -40 درجة مئوية إلى +50 درجة مئوية لا يُعامل كشرط قياسي شامل. يتطلب التشغيل أقل من -20 درجة مئوية اعتبارًا خاصًا للتصميم لدرجات الحرارة المنخفضة، بينما يتطلب التشغيل عند +50 درجة مئوية أيضًا تأكيدًا للمكونات والنظام الهيدروليكي.

لا يمكن تبديل مهام الرافعات البحرية والرافعات البحرية. يمكن أن يقدم الرفع البحري متطلبات ديناميكية وبيئية وهيكلية وشهادات مختلفة ويجب تسعيره كأساس تصميم منفصل عند الحاجة.

• سمات مخصصة
• نوع الرافعة: رافعة سطح بحرية هيدروليكية بذراع مستقيمة → ترتيب ذراع صلب للرفع العام على متن السفن حيث لا تكون هندسة الطي مطلوبة.
• السعة المقدرة: نطاق SWL 1-20 طن → يتم تحديد الحمل النهائي المسموح به بواسطة مخطط الحمل المعتمد عند نصف القطر المطبق.
• نصف قطر العمل: نطاق 2-15 متر → اختر وفقًا لتخطيط السفينة والوصول المطلوب، مع الحد الأدنى والأقصى لنصف القطر الخاص بالطراز.
• الدوران: حتى 360 درجة → يجب تأكيد الدوران المستمر/غير المحدود، وتوجيه الخراطيم، وترتيب المجمع/الحلقات الانزلاقية، وحدود الدوران.
• المحرك: كهروهيدروليكي → بيانات كهرباء السفينة وتكوين وحدة الطاقة الهيدروليكية (HPU) مطلوبة لاختيار المحرك والمبدئ النهائي.

التحكم: تحكم محلي كمفهوم مشروع أساسي → قلادة تحكم عن بعد، تحكم لاسلكي، تحكم في الكابينة، أو محطة مزدوجة فقط عند الحاجة والموافقة عليها بشكل خاص.

• درجة الحرارة المحيطة: نطاق مذكور من -40 درجة مئوية إلى +50 درجة مئوية → مطلوب تحقق تصميمي خاص بالمشروع، خاصة أقل من -20 درجة مئوية وأعلى من +45 درجة مئوية.
• معالجة السطح: تفجير Sa 2.5 + طلاء إيبوكسي كما هو مذكور → يتبع نظام الطلاء النهائي وسمك الطلاء الجاف (DFT) مواصفات طلاء السفينة/المشروع.
• رفع الأفراد: غير مدرج افتراضيًا → مسموح به فقط عندما تكون الرافعة مصممة ومجهزة ومختبرة ومعتمدة خصيصًا لمناولة الأفراد.
• كيف تعمل
• المحرك الكهربائي يشغل النظام الهيدروليكي → ونش هيدروليكي يرفع أو يخفض الخطاف → اسطوانة الرفع تغير زاوية الذراع ونصف قطر العمل → محرك الدوران يدير الرافعة حول القاعدة → يقوم المشغل بالتحكم في الحركات المنسقة ضمن مخطط الحمل المعتمد وحدود السلامة
• التطبيقات
• مناولة البضائع والمخازن على السفن التجارية | قوارب العمل وسفن الخدمة | مناولة السطح للقاطرات وسفن الدعم | مناولة معدات سفن الصيد | نقل قطع الغيار والمعدات | مناولة الخراطيم / الأدوات / المؤن على متن السفينة | مشاريع بناء جديدة وتحديث
• الشهادات والامتثال
• بالنسبة للسفن التي تعمل بموجب اتفاقية SOLAS، تخضع أجهزة الرفع على متن السفينة للائحة SOLAS II-1/3-13 اعتبارًا من 1 يناير 2026، بما في ذلك متطلبات التصميم/البناء/التركيب، والفحص، واختبار الحمل، والصيانة، والتفتيش، والتشغيل حسب الاقتضاء. يعتمد مسار الامتثال النهائي على علم السفينة، والفئة، وتاريخ التركيب، وخدمة الرافعة، وأساس التصميم المعتمد.

يمكن ترتيب موافقة الفئة، وشهادة المنتج، واختبار الحمل، وفحص الشهود، وتتبع المواد، والتوثيق وفقًا لمتطلبات المشروع وتخضع لإجراءات موافقة جمعية التصنيف المختارة.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

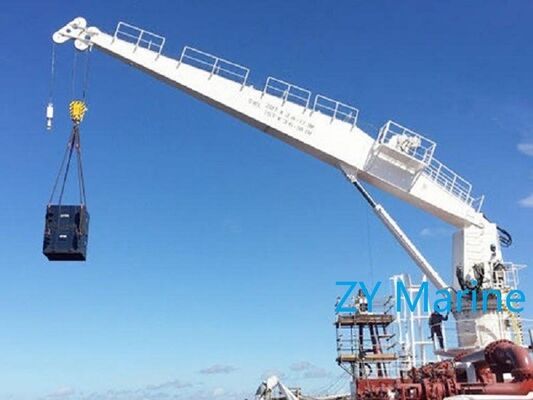

الرسومات والصور

الأسئلة الشائعة

س 1: هل يمكن لرافعة بسعة 20 طن رفع 20 طنًا عند نصف قطر كامل يبلغ 15 مترًا؟

ج 1: ليس بالضرورة. يعطي جدول الكتالوج نطاقات SWL ونصف قطر العمل للطراز، ولكن يجب أن يتبع الحمل المسموح به عند كل نصف قطر مخطط الحمل المعتمد. يرجى تقديم الحمل المطلوب عند كل نصف قطر حرج للاختيار الصحيح.

س 2: هل يمكن استخدام هذه الرافعة البحرية للرفع البحري؟

ج 2: لا يُفترض الرفع البحري لهذه الصفحة القياسية للسفن. إذا كانت الرافعة ستعمل على وحدة بحرية أو في ظروف ديناميكية بحرية، فيجب تحديد الأحمال البيئية، والعوامل الديناميكية، وقواعد الفئة/البحرية المطبقة، ووظائف السلامة، ونطاق الشهادات بشكل منفصل قبل عرض الأسعار.

س 3: ما هي المعلومات المطلوبة لعرض فني ورسم عام (GA)؟

ج 3: يرجى تقديم نقاط SWL والحمل المطلوبة مقابل نصف القطر، وارتفاع الرفع، ونوع السفينة، وموقع التركيب، ومعلومات السطح/الأساس، وحالة تشغيل السفينة، ومعايير الميل/القص، ودرجة الحرارة المحيطة، وإمدادات الطاقة، ومتطلب التحكم، ومتطلبات الفئة/العلم، والكمية، والوجهة، ووقت التسليم المطلوب.
