رافعة سطح السفينة الهيدروليكية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع الازدهار: | ازدهار مستقيم | درجة حرارة العمل: | -40 إلى 50 درجة مئوية إلخ. |
|---|---|---|---|
| نظام الدوران:: | الدوران الهيدروليكي مع دوران 360 درجة | المعالجة السطحية:: | السفع الرملي Sa2.5 + طلاء الإيبوكسي |
| نوع التثبيت:: | مثبتة على سطح السفينة / مثبتة على قاعدة بواسطة شفة أو لحام | نوع التحكم:: | دليل محلي / جهاز التحكم عن بعد (سلكي أو لاسلكي) / التحكم في المقصورة |
| مصدر الطاقة:: | محرك كهربائي + نظام هيدروليكي | أجهزة السلامة:: | حماية الزائد / مفتاح الحد / توقف الطوارئ |
| مادة:: | فولاذ من الدرجة البحرية | بيئة التشغيل:: | البحرية / البحرية / الميناء |
| التخصيص:: | متاح (SWL، نصف القطر، نظام التحكم، الطلاء، المنطقة الخطرة، الشهادة) | ||
| إبراز: | رافعة هيدروليكية ذات 5 طن,12الرافعة الهيدروليكية المتحركة بقوة 5 م |
||
منتوج وصف
رافعة بحرية هيدروليكية بذراع مستقيم بسعة 1-20 طن | رافعة سفينة دوارة بزاوية 360 درجة
نظرة عامة على المنتج
رافعة سطح السفينة البحرية الهيدروليكية ذات الذراع المستقيم بسعة 1-20 طن هي جهاز رفع على متن السفينة للتعامل مع البضائع والمخازن وقطع الغيار والخراطيم والأدوات ومعدات السطح العامة ضمن مخطط الحمل المعتمد ونطاق التشغيل للرافعة. يوفر ذراعها المستقيم الصلب، وونش الرفع الهيدروليكي، واسطوانة الرفع، ونظام الدوران ترتيبًا بسيطًا نسبيًا للسفن التي لديها خلوص كافٍ للسطح ولا تتطلب هندسة قابلة للطي مثل رافعة الذراع المفصلية.
يشمل نطاق الكتالوج قيم الحمولة القصوى الآمنة (SWL) من 1 إلى 20 طنًا ونصف أقطار عمل من 2 إلى 15 مترًا، اعتمادًا على الطراز. يجب عدم تفسير الحمولة القصوى الآمنة المذكورة على أنها سعة ثابتة عند كل نصف قطر: الحمل النهائي المسموح به يخضع لمخطط الحمل المعتمد، وحالة تشغيل السفينة، وأحمال رد فعل الأساس، ومعايير الميل/التشذيب، وعوامل الرياح والديناميكية، ومتطلبات العلم/الفئة المطبقة. هذه الصفحة مخصصة لتطبيقات الرافعات البحرية على متن السفن؛ الرفع البحري، ورفع الأفراد، والرفع تحت الماء، أو الخدمات الخاصة الأخرى تتطلب أساس تصميم ونطاق موافقة محددين بشكل منفصل.
مواصفات سريعة
• نطاق الحمولة القصوى الآمنة (SWL): 1-20 طن → نطاق الطراز للتعامل مع البضائع والمعدات على متن السفينة؛ السعة النهائية عند كل نصف قطر تتبع مخطط الحمل المعتمد.
• نصف قطر العمل: 2-15 متر → نطاق نصف القطر يعتمد على الطراز ويجب مطابقته مع تخطيط السطح، والوصول، ونقاط الرفع المطلوبة.
• نطاق الدوران: حتى 360 درجة → يجب تأكيد ترتيب الدوران المستمر/غير المحدود النهائي وتكوين الخراطيم/الحلقات الانزلاقية للطراز المحدد.
• سرعة الرفع: 10-15 متر/دقيقة → نطاق الكتالوج؛ تعتمد السرعة النهائية على الحمولة القصوى الآمنة، وإعادة التوجيه، والحزمة الهيدروليكية، والتكوين المعتمد.
• وقت الرفع: 40-80 ثانية → يختلف حسب حجم الرافعة ونطاق الذراع/نصف القطر؛ يستخدم لتقييم وقت دورة التعامل مع السطح.
• محرك هيدروليكي بمحرك كهربائي: 7.5-132 كيلوواط → يختلف متطلب الطاقة حسب حجم الرافعة؛ يجب تأكيد جهد السفينة، والتردد، وطريقة البدء، وترتيب وحدة الطاقة الهيدروليكية (HPU).
• قطر القاعدة المرجعي: 700-1900 ملم → مفيد لتخطيط السطح الأولي فقط؛ تتطلب أحمال الأساس والواجهة النهائية رسومات عامة (GA) وحسابات هيكلية معتمدة.
• حماية السطح: تفجير Sa 2.5 + طلاء إيبوكسي كما هو مذكور → نظام الطلاء النهائي، وسمك الطلاء الجاف (DFT)، واللون، والطبقة العلوية، وفئة التآكل خاصة بالمشروع.
المعلمات الفنية الرئيسية
معلمات الكتالوج المقدمة للاختيار الأولي للطراز. يجب تأكيد مخطط الحمل النهائي، وارتفاع الرفع، وسفر الخطاف، وأحمال الأساس، والأبعاد الكلية، ورسم التخطيط العام (GA) المعتمد لكل مشروع.
|
الحمولة القصوى الآمنة (SWL) |
نصف قطر العمل |
سرعة الدوران |
سرعة الرفع |
وقت الرفع |
قوة المحرك |
قطر القاعدة |
|---|---|---|---|---|---|---|
| 1 | 2-10 | 0.8-1.0 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1.0 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1.0 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1.0 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1.0 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
اختيار الرافعة وواجهة السفينة
الخطوة 1: حدد حالة الرفع: أقصى حمل مرفوع، نصف قطر العمل المطلوب، ارتفاع الرفع، سفر الخطاف، تردد الرفع، نوع البضائع/المعدات، وما إذا كانت العملية في الميناء، أو المياه المحمية، أو حالة سفينة أخرى محددة.
الخطوة 2: اختر الرافعة حسب مخطط الحمل، وليس الحمولة القصوى الآمنة (SWL) وحدها. قدم الحمل المطلوب عند كل نصف قطر حرج حتى يتمكن المورد من إصدار مخطط السعة المقدرة / نصف قطر الحمل الصحيح وتجنب افتراض الحمولة القصوى الآمنة الكاملة على مدى نطاق نصف القطر الكامل.
الخطوة 3: تأكيد حركات السفينة وظروف التصميم: نوع السفينة، موضع التركيب، معايير الميل/التشذيب، حالة الرياح، درجة الحرارة المحيطة، حالة البحر أو المتطلب الديناميكي إذا كان ذلك منطبقًا، وأي متطلبات خاصة لدرجات الحرارة المنخفضة أو المناطق الخطرة.
الخطوة 4: تأكيد واجهة السطح: موقع القاعدة، مساحة السطح المتاحة، العوائق المحيطة، هيكل السطح/الأساس، مفهوم التعزيز، أحمال الواجهة المطلوبة، وما إذا كان حوض بناء السفن يتطلب تفاصيل أساس مثبتة بالمسامير أو ملحومة.
الخطوة 5: تأكيد الطاقة والتحكم: إمداد كهرباء السفينة، ترتيب وحدة الطاقة الهيدروليكية، متطلب التحكم المحلي أو عن بعد، فلسفة الإيقاف الطارئ، وأي إنذارات أو أقفال أو حدود أو مراقبة مطلوبة من قبل الفئة.
الخطوة 6: اذكر نطاق الموافقة قبل عرض الأسعار: دولة العلم، جمعية التصنيف، معيار الرافعة المطبق، نطاق الشهادة/الاختبار، الكمية، وجهة التسليم، وقت التسليم المطلوب، ورسم التخطيط العام للسفينة (GA) / رسم التركيب إذا كان متاحًا.
الهيكل والأنظمة الرئيسية
مجموعة الذراع المستقيم | ونش رفع هيدروليكي وإعادة توجيه الحبل السلكي | اسطوانة رفع | محمل دوران ومحرك دوران | واجهة القاعدة / الأساس | وحدة الطاقة الهيدروليكية وكتلة الصمامات | محطة تحكم محلية | تحكم كهربائي وحماية | كتلة الخطاف والبكرات
اعتبارات الهندسة البحرية والسلامة
• علاقة نصف قطر الحمل هي أساس الاختيار الأساسي. يجب التحقق من هيكل الرافعة، والذراع، والونش، والحبل السلكي، ونظام الدوران، والقاعدة، وأساس السفينة مقابل حالات الحمل التصميمية المعتمدة بدلاً من قيمة واحدة للحمولة القصوى الآمنة (SWL) في الكتالوج.
• سطح السفينة وهيكلها الداعم جزء من نظام الرفع. يجب إصدار قوى وعزوم رد فعل الأساس للتحقق الهيكلي من قبل حوض بناء السفن، ويجب أن يتبع اتصال القاعدة النهائي رسم التركيب المعتمد.
• يجب اختيار مكونات الهيدروليك، والحبل السلكي، والمكابح، والبكرات، والمحامل، وتروس الدوران وفحصها لدورة الخدمة المقصودة والبيئة البحرية. يجب مراعاة سهولة الوصول للصيانة ونقاط الخدمة الآمنة في مرحلة التخطيط العام (GA).
• يجب تأكيد أجهزة السلامة مثل حدود الرفع، والحماية من الحمل الزائد، والإيقاف الطارئ، والمكابح الآمنة، والإنذارات، وحدود الحركة كعناصر خاصة بالمشروع/الفئة في المواصفات الفنية بدلاً من افتراضها من جدول الكتالوج.
• نطاق درجة الحرارة المذكور من -40 درجة مئوية إلى +50 درجة مئوية لا يُعامل كشرط قياسي شامل. يتطلب التشغيل أقل من -20 درجة مئوية اعتبارات تصميم خاصة لدرجات الحرارة المنخفضة، بينما يتطلب التشغيل عند +50 درجة مئوية أيضًا تأكيدًا للمكونات ونظام الهيدروليك.
• لا يمكن تبادل مهام الرافعات البحرية والرافعات البحرية. يمكن أن يقدم الرفع البحري متطلبات ديناميكية وبيئية وهيكلية وشهادات مختلفة ويجب تسعيره كأساس تصميم منفصل عند الحاجة.
سمات مخصصة
• نوع الرافعة: رافعة سطح بحرية هيدروليكية بذراع مستقيم → ترتيب ذراع صلب للرفع العام على متن السفينة حيث لا تكون الهندسة القابلة للطي مطلوبة.
• السعة المقدرة: نطاق الحمولة القصوى الآمنة (SWL) من 1-20 طن → يتم تحديد الحمل النهائي المسموح به بواسطة مخطط الحمل المعتمد عند نصف القطر المطبق.
• نصف قطر العمل: نطاق 2-15 متر → اختر وفقًا لتخطيط السفينة والوصول المطلوب، مع الحد الأدنى والأقصى لنصف القطر الخاص بالطراز.
• الدوران: حتى 360 درجة → يجب تأكيد الدوران المستمر/غير المحدود، وتوجيه الخراطيم، وترتيب المجمع/الحلقات الانزلاقية، وحدود الدوران.
• المحرك: كهروهيدروليكي → يلزم بيانات كهرباء السفينة وتكوين وحدة الطاقة الهيدروليكية (HPU) لاختيار المحرك النهائي وبادئ التشغيل.
• التحكم: تحكم محلي كمفهوم مشروع أساسي → قلادة تحكم عن بعد، تحكم لاسلكي عن بعد، تحكم في الكابينة، أو محطة مزدوجة فقط عند الحاجة والموافقة عليها بشكل خاص.
• درجة الحرارة المحيطة: نطاق مذكور من -40 درجة مئوية إلى +50 درجة مئوية → يلزم التحقق من التصميم الخاص بالمشروع، خاصة أقل من -20 درجة مئوية وأعلى من +45 درجة مئوية.
• معالجة السطح: تفجير Sa 2.5 + طلاء إيبوكسي كما هو مذكور → يتبع نظام الطلاء النهائي وسمك الطلاء الجاف (DFT) مواصفات الطلاء الخاصة بالسفينة/المشروع.
• رفع الأفراد: غير مدرج افتراضيًا → مسموح به فقط عندما تكون الرافعة مصممة ومجهزة ومختبرة ومعتمدة خصيصًا للتعامل مع الأفراد.
كيف تعمل
المحرك الكهربائي يشغل النظام الهيدروليكي → ونش هيدروليكي يرفع أو يخفض الخطاف → اسطوانة الرفع تغير زاوية الذراع ونصف قطر العمل → محرك الدوران يدير الرافعة حول القاعدة → يقوم المشغل بالتحكم في الحركات المنسقة ضمن مخطط الحمل المعتمد وحدود السلامة
التطبيقات
التعامل مع البضائع والمخازن على السفن التجارية | قوارب العمل وسفن الخدمة | التعامل مع سطح القاطرات وسفن الدعم | التعامل مع معدات سفن الصيد | نقل قطع الغيار والمعدات | التعامل مع الخراطيم / الأدوات / المؤن على متن السفينة | مشاريع بناء جديدة وتحديث
الشهادات والامتثال
بالنسبة لسفن SOLAS، تخضع أجهزة الرفع على متن السفينة للائحة SOLAS II-1/3-13 اعتبارًا من 1 يناير 2026، بما في ذلك متطلبات التصميم/البناء/التركيب، والفحص، واختبار الحمل، والصيانة، والتفتيش، والتشغيل حسب الاقتضاء. يعتمد مسار الامتثال النهائي على علم السفينة، والفئة، وتاريخ التركيب، وخدمة الرافعة، وأساس التصميم المعتمد.
يمكن ترتيب موافقة الفئة، وشهادة المنتج، واختبار الحمل، وفحص الشهود، وتتبع المواد، والتوثيق وفقًا لمتطلبات المشروع وتخضع لإجراءات الموافقة الخاصة بجمعية التصنيف المختارة.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س1: هل يمكن لرافعة بسعة 20 طن رفع 20 طنًا عند نصف قطر كامل يبلغ 15 مترًا؟
ج1: ليس بالضرورة. يعطي جدول الكتالوج نطاقات الحمولة القصوى الآمنة (SWL) ونصف قطر العمل للطراز، ولكن يجب أن يتبع الحمل المسموح به عند كل نصف قطر مخطط الحمل المعتمد. يرجى تقديم الحمل المطلوب عند كل نصف قطر حرج للاختيار الصحيح.
س2: هل يمكن استخدام هذه الرافعة البحرية للرفع البحري؟
ج2: لا يُفترض الرفع البحري لهذه الصفحة القياسية الخاصة بالسفن. إذا كانت الرافعة ستعمل على وحدة بحرية أو في ظروف ديناميكية بحرية، فيجب تحديد الأحمال البيئية، والعوامل الديناميكية، وقواعد الفئة/البحرية المطبقة، ووظائف السلامة، ونطاق الشهادات بشكل منفصل قبل عرض الأسعار.
س3: ما هي المعلومات المطلوبة لعرض فني ورسم تخطيط عام (GA)؟
ج3: يرجى تقديم الحمولة القصوى الآمنة (SWL) ونقاط الحمل ونصف القطر المطلوبة، وارتفاع الرفع، ونوع السفينة، وموقع التركيب، ومعلومات السطح/الأساس، وحالة تشغيل السفينة، ومعايير الميل/التشذيب، ودرجة الحرارة المحيطة، وإمدادات الطاقة، ومتطلب التحكم، ومتطلبات الفئة/العلم، والكمية، والوجهة، ووقت التسليم المطلوب.

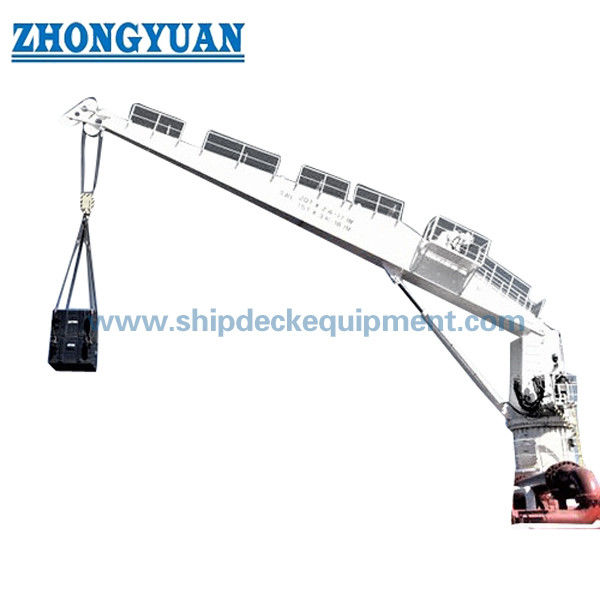

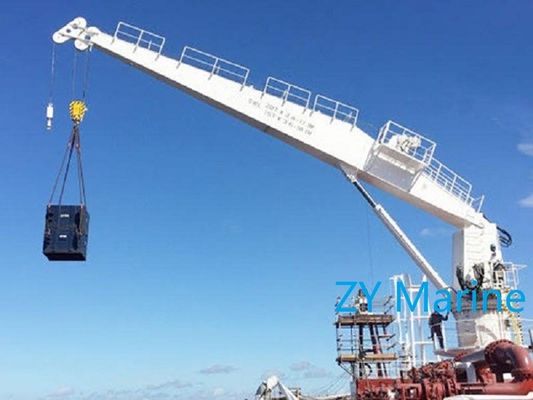

• صور المنتج
