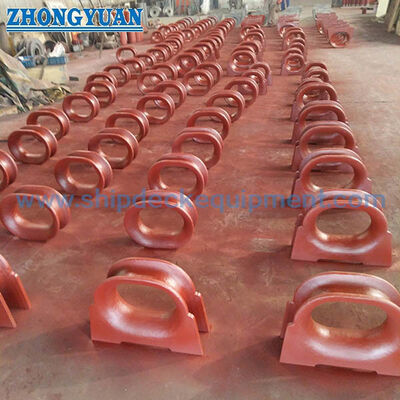

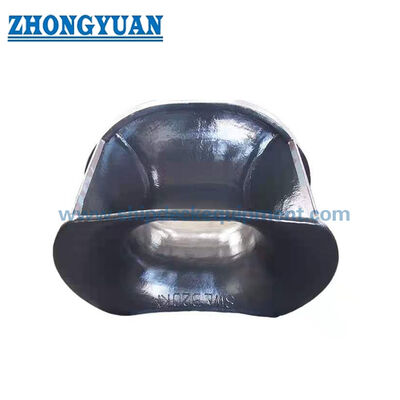

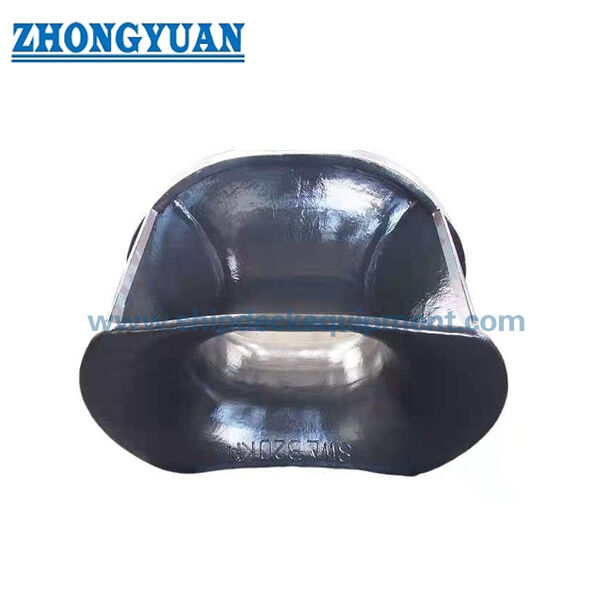

الحاجز المغلق المثبت للترسيل والرصيف دليل الحبل الصلب الصب ISO 13729
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | ايزو 13729 | يكتب: | ب؛ شنت حصن |
|---|---|---|---|
| نطاق SWL: | 23-141ت | مواد: | يمكن أيضًا لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
| وزن: | 49 إلى 442 كجم | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، رينا، IRS | ||
| إبراز: | شنت الحصن رباط الساندة,ISO 13729 السحب الساندة,ISO 13729 رباط الساندة |
||
منتوج وصف
الحاجز المغلق المثبت للترسيل والرصيف دليل الحبل الصلب الصب ISO 13729
لمحة عامة عن المنتج
The ISO 13729 Type B bulwark mounted closed chock is a cast steel rope guide used on the ship side to lead mooring or towing ropes from inboard to outboard while keeping the rope path controlled through a closed openingيتم اختياره للمحطات المثبتة للسفن ومحطات السحب حيث يحتاج الحبل السلكي أو الحبل الاصطناعي إلى نصف قطر اتصال سلس ومحمي في فتحة الحائط.
النوع B هو الترتيب المثبت على الحائط داخل بيانات الصوت المغلقة ISO 13729 المقدمة.يتم تصميم نصف قطر سطح الصدمة حول نسبة ثني السلك الحبل من أقل من اثني عشر مرة من قطر الحبل الحديدية كما هو موضح في المعلومات المقدمةيجب التحقق من الاختيار النهائي مع نوع الحبل ، قطر الحبل ، علامة SWL ، هيكل الحائط ، تفاصيل اللحام ، التعزيز المحلي ، معالجة السطح ، ومتطلبات التصنيف.
مواصفات سريعة
- نوع المنتج: صلب صلب صلب مغلق مغلق → ممر حبل مغلق على جانب السفينة لترتيبات الارتكاز والجذب.
- المعيار ونوعه: ISO 13729 النوع B → يستخدم عندما يحدد رسم الوعاء صلابة مغلقة مثبتة على القلعة.
- نطاق الأحجام الاسمية: 250 × 200 × 214 إلى 500 × 400 × 525B → يغطي أحجام فتحات وعمق وترتيبات حائط مختلفة.
- نطاق SWL من الجدول المزود: 226 إلى 1413 kN / 23 إلى 144 t → يجب الاتفاق على وضع علامة SWL بين المستخدم والشركة المصنعة وفقًا لظروف التحميل الفعلية.
- قطر الحبل السلكي الموصى به: 18 إلى 44 ملم → يستخدم كمرجع اختيار أولي، وليس بديلاً عن حسابات رصيف السفن أو سحبها.
- خيارات المواد: الصلب C-Mn المصبوب، الصلب المقاوم للصدأ المصبوب، أو الصلب الخاص لمشاريع كسر الجليد → يجب تأكيد الدرجة النهائية ونطاق الشهادة قبل الإنتاج.
- شكل التثبيت: مثبتة على الحائط وملحومة → طول ساق اللحام ، والتعزيز المحلي ، والهيكل الجانبي للسفينة يجب أن يتم التحقق منه من قبل حوض بناء السفن أو مكتب التصميم.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، الفولاذ المقاوم للصدأ الملمع ، أو التشطيب المخصص → الطلاء النهائي يتبع مواصفات الوعاء وبيئة الخدمة.
المعلمات التقنية الرئيسية
| الحجم الاسمي LxHxD |
I1 | I2 | I3 | H2 | R | R1 | R2 | R3 | R4 | R5 |
| 250 × 200 × 214 | 516 | 441 | 466 | 306 | 100 | 233 | 153 | 108 | 96 | 150 |
| 300 × 250 × 286 | 638 | 554 | 588 | 410 | 125 | 294 | 205 | 144 | 128 | 180 |
| 350 × 250 × 333 | 736 | 646 | 636 | 449 | 125 | 318 | 224,5 | 168 | 150 | 200 |
| 400 × 250 × 381 | 834 | 736 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 450 × 250 × 381 | 884 | 786 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 500 × 250 × 381 | 934 | 836 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 400 × 250 × 428 | 882 | 778 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 450 × 250 × 428 | 932 | 828 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 250 × 428 | 982 | 878 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 400 × 428 | 982 | 878 | 882 | 665 | 200 | 441 | 332,5 | 216 | 194 | 250 |
| 500 × 250 × 525A | 1078 | 976 | 828 | 551 | 125 | 414 | 275,5 | 264 | 240 | 320 |
| 500 × 400 × 525A | 1078 | 978 | 978 | 701 | 200 | 489 | 350,6 | 264 | 240 | 320 |
| 500 × 250 × 5258 | 1078 | 976 | 828 | 554 | 125 | 414 | 277 | 264 | 238 | 320 |
| 500 × 400 × 5258 | 1078 | 978 | 978 | 704 | 200 | 489 | 352 | 264 | 238 | 320 |
| الحجم الاسمي LxHxD |
R6 | d1 | d2 | T | θ | ساق لحام الطول a Z1 |
ساق لحام الطول a Z2 |
SWL h kN |
SWL h T |
الحبل السلكي قطر c (موصى به) |
الحسابات الوزن c كيلوغرام |
| 250 × 200 × 214 | 138 | 108 | 80 | 12 | 44 درجة | 6 | 5 | 226 | 23 | 18 | 49 |
| 300 × 250 × 286 | 164 | 144 | 100 | 16 | 44 درجة | 8 | 6,5 | 422 | 43 | 24 | 100 |
| 350 × 250 × 333 | 182 | 168 | 120 | 18 | 55 درجة | 9 | 7 | 549 | 56 | 28 | 141 |
| 400 × 250 × 381 | 230 | 192 | 120 | 20 | 47 درجة | 10 | 8 | 687 | 70 | 32 | 184 |
| 450 × 250 × 381 | 230 | 192 | 120 | 20 | 47 درجة | 10 | 8 | 706 | 72 | 32 | 194 |
| 500 × 250 × 381 | 230 | 192 | 120 | 20 | 47 درجة | 10 | 8 | 765 | 78 | 32 | 202 |
| 400 × 250 × 428 | 228 | 216 | 120 | 22 | 56 درجة | 10 | 9 | 883 | 90 | 36 | 264 |
| 450 × 250 × 428 | 228 | 216 | 120 | 22 | 56 درجة | 10 | 9 | 912 | 93 | 36 | 276 |
| 500 × 250 × 428 | 228 | 216 | 120 | 22 | 56 درجة | 10 | 9 | 932 | 95 | 36 | 288 |
| 500 × 400 × 428 | 228 | 216 | 120 | 22 | 56 درجة | 10 | 9 | 893 | 91 | 36 | 311 |
| 500 × 250 × 525A | 296 | 264 | 120 | 24 | 53 درجة | 10 | 9,5 | 1148 | 117 | 44 | 379 |
| 500 × 400 × 525A | 296 | 264 | 120 | 24 | 53 درجة | 10 | 9,5 | 1158 | 118 | 44 | 408 |
| 500 × 250 × 5258 | 294 | 264 | 120 | 26 | 53 درجة | 10 | 10,5 | 1413 | 144 | 44 | 405 |
| 500 × 400 × 5258 | 294 | 264 | 120 | 26 | 53 درجة | 10 | 10,5 | 1383 | 141 | 44 | 442 |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد الصمغ المغلق من الصلب المصبوب من النوع B الصمغ ISO 13729 المثبت على الحائط والحجم الاسمي المطلوب L × H × D وفقًا لرسم الوعاء.
الخطوة الثانية: تأكيد التطبيق: الرفع، السحب، الرفع البديل، رصاص الحبل على جانب السفينة، ترتيب الحبل السلكي، أو ترتيب الحبل الاصطناعي.
الخطوة 3: تأكيد متطلبات SWL، قطر الحبل، مادة الحبل، اتجاه حبل، زاوية الاتصال المتوقعة، وما إذا كان جدول SWL المورد مقبول للمشروع.
الخطوة 4: تأكيد فتح الحائط ، ارتفاع التثبيت ، واجهة اللحام ، طول ساق اللحام Z1 / Z2 ، التعزيز المحلي ، ومساحة الصيانة المتاحة.
الخطوة 5: تأكيد نوع المواد: الصلب الصلب C-Mn ، الصلب المقاوم للصدأ ، أو الصلب الخاص لمشاريع فئة الجليد / كاسحة الجليد عند تحديدها.
الخطوة 6: تأكيد المعالجة السطحية، نظام الطلاء، متطلبات التلميع، NDT / نطاق التفتيش، شهادة المواد، شهادة الفئة، ومتطلبات فحص الشهود.
الخطوة 7: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، رسم المشروع، الصور المرجعية، وأي علامة خاصة بالعميل أو متطلبات القبول.
الهيكل
Cast steel closed chock body | Bulwark-mounted rope opening | Smooth rope-contact radius | Wire-rope bending-radius surface | Welded ship-side connection area | Reinforced cast wall | Surface treatment according to project requirement
مزايا الصب والحبل والهندسة
- الهندسة المغلقة للشوك تساعد على التحكم في مسار الحبل من الداخل إلى الخارج وهي مفيدة عندما يتطلب ترتيب جانب السفينة ممرًا محددًا للحبل بدلاً من قناة مفتوحة.
- السطح المستدير مهم لاستخدام الحبل السلكي لأن الوصف المقدم ينص على أساس نسبة الانحناء لا تقل عن اثني عشر مرة من قطر الحبل السلكي.
- البناء الصلب C-Mn المنصهر مناسب لهيومتري الصدس المتكامل مع أسطح اتصال الحبل المنحنية المستمرة.يجب تأكيد الجودة النهائية للمواد والخصائص الميكانيكية من خلال مواصفات الطلب.
- يجب أن يتم تسمير سطح الاتصال بالحبل وتحقيقه بعد الصب لتقليل الخرق والحواف الحادة ونقاط الاتصال المحلية التي قد تؤذي الحبل أو الحبل الاصطناعي.
- نقل تركيب الحاجز قوى رد فعل الحبل إلى هيكل جانب السفينة؛ يجب أن يؤكد حوض بناء السفن أو مكتب التصميم التعزيز المحلي وتفاصيل اللحام وهيكل الهيكل المحيط.
- بالنسبة لأصناف الفولاذ المقاوم للصدأ أو الصلب الخاص ، يجب تأكيد التشطيب السطحي والتعرض للتآكل ومساحة التلميع وتتبع المواد قبل الاقتراح.
- يمكن ترتيب NDT وشهادة المواد وشهادة المصنع وتفتيش الشهود الفئة وفقًا لمتطلبات المشروع ، ولكن لا ينبغي التعامل معها كمجال افتراضي ما لم يتم الاتفاق عليه في الأمر.
- تحتفظ الصفحة بـ SWL منفصلة عن حمالة سلكية كسر الحمل ، وحمل إثبات ، وحمل اختبار لتجنب التفسير الهندسي الخاطئ.
سمات مخصصة
- المعيار: ISO 13729 → تستخدم عندما تتطلب رسومات السفينة أو مواصفات المالك أبعاد الصندوق ISO المغلقة.
- النوع: النوع B المثبت على الحائط → المختار لتركيب جانب السفينة / الحائط بدلاً من الترتيبات المثبتة على سطح السفينة.
- الحجم الاسمي: 250 × 200 × 214 إلى 500 × 400 × 525B → اختر حسب حجم الفتحة ومسار الحبل و SWL وهيكل الحائط المتاح.
- SWL: 226 إلى 1413 kN من الجدول المقدم → يجب أن تتبع العلامة النهائية اتفاق المشروع وحالة التحميل الفعلية.
- قطر الحبل السلكي الموصى به: 18 إلى 44 مم → مرجع أولي للاختيار؛ يجب تأكيد التوافق الفعلي للحبل من خلال ترتيب الوعاء.
- المواد: الصلب المسال C-Mn / الصلب المقاوم للصدأ المسال / الصلب الخاص → يجب تأكيد الصف النهائي ، المعالجة الحرارية ، ونطاق الشهادة قبل الإنتاج.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي / الفولاذ المقاوم للصدأ الملمع / النهاية المخصصة → الطلاء النهائي يتبع مواصفات طلاء الوعاء.
- التثبيت: يجب التحقق من الحاجز المطاوئ → ساق اللحام Z1 / Z2 والتعزيز المحلي مقابل رسم السفينة.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب تأكيد شهادة الشركة المصنعة أو شهادة المواد أو شهادة الفئة أو فحص الشهود قبل الاقتراح.
كيف يعمل
Mooring or towing rope approaches the ship-side bulwark chock → Rope passes through the closed cast-steel opening → Smooth radius surface guides the rope from inboard to outboard → Rope reaction force is transferred through the cast body and welded bulwark structure → Inspection، يتم الانتهاء من العلامة والطلاء وفقا لمتطلبات المشروع
التطبيقات
Ship-side mooring stations | Towing rope lead arrangements | Wire rope mooring systems | Bulwark rope openings | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when project-approved | Newbuilding and replacement projects
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

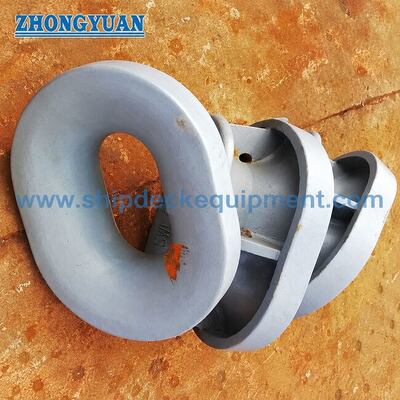

الرسم والصور
الأسئلة الشائعة
السؤال 1: لماذا يوصف النوع ب بأنه صاروخ مغلق مثبت على الحائط؟
A1: في البيانات المقدمة ، يشير النوع B إلى الترتيب المثبت على الحاجز. يتم تثبيته على جانب السفينة لتوجيه حبل الرفع أو الجر من الداخل إلى الخارج من خلال فتحة مغلقة.
السؤال 2: هل الـ SWL المدرجة هي نفس حمولة كسر الحبل أو حمولة الاختبار؟
ج2: لا. يدرج الجدول قيم SWL لاختيار الاختراقات و أساس العلامة. لا ينبغي إعادة كتابة SWL كحمل كسر الحبل ، حمل دليل ،أو حمولة الاختبار ما لم يتم تحديد هذه العلاقة بوضوح في رسم المشروع أو وثيقة الموافقة.
السؤال 3: ما الذي يجب التأكد منه قبل طلب هذا الصندوق ISO 13729 Type B؟
A3: تأكيد الحجم الاسمي، SWL، قطر الحبل الموصى به، رسم تثبيت الحائط، ساق اللحام، التعزيز المحلي، نوع المواد، معالجة السطح، الكمية، نطاق الشهادة،وجهة التسليم، والوقت المطلوب للتسليم.
