نظرة عامة على المنتج

بكرة التوجيه البحرية هي مكون دوار لتوجيه الخطوط يستخدم لتوجيه حبل السحب، أو حبل السلك الفولاذي، أو السلسلة، أو أي خط آخر معتمد للمشروع عبر مسار متحكم فيه على السفن الهندسية، والعبّارات، والسفن ذات الأغراض الخاصة، والأرصفة، وأنظمة آلات السطح. اعتمادًا على رسم التركيب، يمكن ترتيب البكرة عموديًا، أو أفقيًا، أو على حامل مائل.

يغطي جدول الأبعاد المقدم أقطار البكرات من 65 إلى 203 مم، وعروض البكرات من 76 إلى 152 مم، وفتحات المحاور من 25.4 إلى 38.1 مم، وأقطار الحبال السلكية الموصى بها بحد أقصى من 8 إلى 20 مم حيثما تم ذكر ذلك. للسحب، أو مناولة السلاسل، أو توجيه خط الرفع، يجب التحقق من مجموعة البكرة الكاملة، والمحور، والجلب أو المحامل، والدعامات، وأجزاء التثبيت، واللحامات أو البراغي، والأساس المحلي مقابل شد الخط الفعلي، واتجاه الحمل، والتأثيرات الديناميكية، ودورة العمل، وعامل الأمان المطلوب قبل الاستخدام.

مواصفات سريعة

• نوع المنتج: بكرة توجيه بحرية → مكون اتصال دوار لتوجيه متحكم فيه لحبال السحب، أو الحبال السلكية الفولاذية، أو السلاسل.
• الخدمة الأساسية: توجيه خط السحب / خط الونش / السلسلة → يوجه الخط بين آلات السفينة، ونقاط توجيه السطح، واتجاه العمل.
• خدمة خط الرفع الاختيارية: تخضع للحمل التصميمي المتحقق منه وموافقة المشروع → البكرة ليست جهاز رفع مستقل أو ملحق رفع.
• ترتيبات التركيب: حامل عمودي / مائل / أفقي → يجب أن يتبع الاتجاه اتجاهات الخط الوارد والصادر الفعلية.
• نطاق البكرات المقدمة: قطر 65–203 مم وعرض 76–152 مم → أبعاد مرجعية لاختيار البكرة الأولية ومساحة التركيب.
• نطاق الحبال السلكية الموصى به في الجدول المقدم: 8–20 مم حيثما تم ذكر ذلك → النطاق المعلن المنفصل 20–76 مم يتطلب تأكيدًا قبل النشر.
• ترتيب التجويف والتآكل: تجويف 25.4–38.1 مم مع جلب نحاسية في معظم الأحجام المدرجة → يجب تأكيد سبيكة الجلب، والتشحيم، وملاءمة المحور، وطريقة الاستبدال.
• أساس الحمل والشهادة: لا يتم توفير حمولة العمل الآمنة (SWL)، أو حمولة السحب، أو سعة الرفع → يجب تحديد الحمل المسموح به ونطاق الشهادة من التصميم الكامل للمشروع.

التقنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد الخدمة الفعلية: توجيه حبل السحب، توجيه حبل السلك الفولاذي للسحب، توجيه السلسلة، توجيه خط الونش إلى السطح، أو توجيه الخط ضمن نظام رفع أو مناولة.

الخطوة 2: تأكيد نوع الخط وبنيته: حبل سلك فولاذي، حبل ليفي، أو سلسلة. تتطلب خدمة السلسلة التحقق من حجم الوصلة، والخطوة، واتجاه التلامس، ومعايير التآكل مقابل شكل البكرة.

الخطوة 3: تأكيد التركيب العمودي، أو الأفقي، أو المائل، جنبًا إلى جنب مع اتجاهات الخط الوارد والصادر، وزاوية الرصاص القصوى، وزاوية الانحراف، ومساحة التركيب المتاحة.

الخطوة 4: اختر قطر البكرة، والعرض، والتجويف، وترتيب الجلب أو المحامل، وشكل التلامس من رسم المشروع. بالنسبة للحبل السلكي، قم بتأكيد متطلبات الانحناء الأدنى مع الشركة المصنعة للحبل.

الخطوة 5: قدم أقصى شد لخط السحب، أو سحب الونش، أو حمل السلسلة، أو حمل خط الرفع حسب الاقتضاء، بما في ذلك السماح الديناميكي أو التأثيري، ودورة العمل، واتجاه الحمل، وعامل الأمان المطلوب.

الخطوة 6: تأكيد مواد البكرة، والمحور، والدعامة، والجلب؛ التصلب السطحي أو سطح التآكل القابل للاستبدال؛ طريقة التشحيم؛ نظام الطلاء؛ وبيئة التآكل.

الخطوة 7: تأكيد الكمية، ونطاق الشهادة والفحص، ونوع السفينة أو المعدات، ورسم التركيب أو الصورة، ووجهة التسليم، ووقت التسليم المطلوب.

الهيكل

جسم البكرة | سطح تلامس الحبل أو السلسلة بالشكل المعتمد | المحور / المحور | جلبة نحاسية أو محمل محدد | دعامة جانبية أو حامل | ترتيب تركيب عمودي، مائل، أو أفقي | واجهة ملحومة أو مثبتة بمسامير | نظام طلاء المشروع

مزايا السحب وتوجيه السلاسل والتركيب

• تغير البكرة الدوارة مسار حبل السحب، أو الحبل السلكي، أو السلسلة مع احتكاك انزلاقي أقل من الحافة الحادة الثابتة، مما يساعد على تقليل التآكل المحلي عندما تظل البكرة حرة للدوران.
• تسمح الترتيبات العمودية والأفقية والمائلة لمحور البكرة بمطابقة مسار الخط الفعلي بدلاً من إجبار الخط على تغيير اتجاه غير مناسب.
• يجب أن يتطابق قطر البكرة وشكل التلامس مع بنية الخط ومتطلبات الانحناء. البكرة المناسبة للحبل السلكي ليست مناسبة تلقائيًا للسلسلة، وقد يتطلب توجيه السلسلة شكل تلامس مخصص وتقييم للتآكل.
• يمكن للجلبة النحاسية القابلة للاستبدال تبسيط صيانة أجزاء التآكل، ولكن البرونز وحده لا يثبت التشغيل ذاتي التشحيم. يجب تأكيد سبيكة الجلب، وأخاديد التشحيم، وإمداد الشحم، والخلوص المسموح به، وتشطيب المحور.
• يجب أن تكون أسطح تلامس الحبل ناعمة وخالية من النتوءات، والحواف الحادة، وبقع اللحام، وعيوب الطلاء. يجب فحص أسطح تلامس السلسلة بحثًا عن التحميل النقطي، وتداخل الوصلات، والتآكل المحلي، وتوفير أجزاء تآكل قابلة للاستبدال عند الحاجة.
• لخدمة السحب أو خط الرفع، يجب التحقق من مسار الحمل الكامل عبر البكرة، والمحور، والدعامات، واللحامات أو البراغي، والأساس المحلي لاتجاه الخط الفعلي وظروف التشغيل الديناميكية.
• يجب أن يسمح الوصول للفحص بالتحقق من دوران البكرة، وخلوص الجلبة أو المحمل، وتثبيت المحور، والتآكل، وأمان المثبتات، وتآكل سطح تلامس الحبل أو السلسلة أثناء الخدمة.

سمات مخصصة

• نوع المنتج: بكرة توجيه بحرية → مكون توجيه خط دوار، وليس ونشًا يعمل بالطاقة، أو آلة سحب، أو جهاز رفع مستقل.
• الاستخدام الأساسي: توجيه حبل السحب / الحبل السلكي الفولاذي / السلسلة → يتم اختياره وفقًا لمسار الخط الفعلي، وشكل التلامس، وحمل التشغيل.
• التكوين: حامل عمودي / مائل / أفقي → اختر وفقًا لترتيب السطح واتجاه الخط الوارد أو الصادر.
• قطر البكرة المرجعي: 65–203 مم → النطاق الموضح في جدول الأبعاد المقدم.
• قطر الحبل السلكي المرجعي: 8–20 مم حيثما تم ذكر ذلك → أحجام الحبال المعلنة الأكبر تتطلب جدول تصميم مؤكد منفصل.
• توافق السلسلة: يخضع للتأكيد → يجب أن يتطابق حجم السلسلة، والخطوة، واتجاه الوصلة، وضغط التلامس، وسماحية التآكل مع تصميم البكرة.
• الجلبة: جلبة نحاسية لمعظم الأحجام المدرجة → يجب تأكيد السبيكة الدقيقة، والتشحيم، وخلوص المحور، وطريقة الاستبدال.
• المادة: فولاذ مصبوب / فولاذ C-Mn / فولاذ سبائكي / فولاذ طري → تعتمد الدرجة النهائية، والمعالجة الحرارية، وصلابة السطح على متطلبات الحمل والتآكل.
• تطبيق خط الرفع: خاص بالمشروع فقط → يجب تأكيد الحمل المسموح به، والعامل الديناميكي، وعامل الأمان، ومتطلبات الاختبار، ونطاق الموافقة قبل الاستخدام.
• متطلب الشهادة: متاح حسب نطاق الطلب → يجب الاتفاق على تتبع المواد، وفحص الشركة المصنعة، والتحقق من الحمل، وحضور التصنيف قبل تقديم عرض الأسعار.

كيف تعمل

يقترب حبل السحب، أو الحبل السلكي، أو السلسلة من بكرة التوجيه → يلامس الخط سطح البكرة المعتمد → تدور البكرة مع تحرك الخط → يتم إعادة توجيه الخط عبر المسار المطلوب → يمر حمل رد الفعل عبر المحور والدعامات إلى الأساس المتحقق منه

التطبيقات

السفن الهندسية | أنظمة السحب والسحب | توجيه خط ونش السحب | سفن الإنقاذ والأغراض الخاصة | آلات سطح العبارات | أنظمة مناولة الحبال السلكية الفولاذية | مواضع توجيه السلاسل | أنظمة الرفع أو المناولة على متن السفن تخضع لتصميم حمل معتمد | معدات المناولة على الأرصفة

الشهادات والمزايا

يمكن ترتيب الشهادات حسب متطلبات المشروع، وتتبع المواد، ونطاق الفحص، والتحقق من الحمل، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

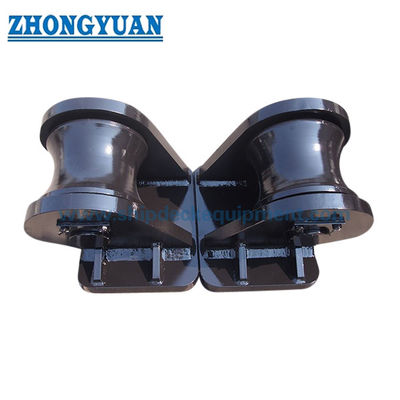

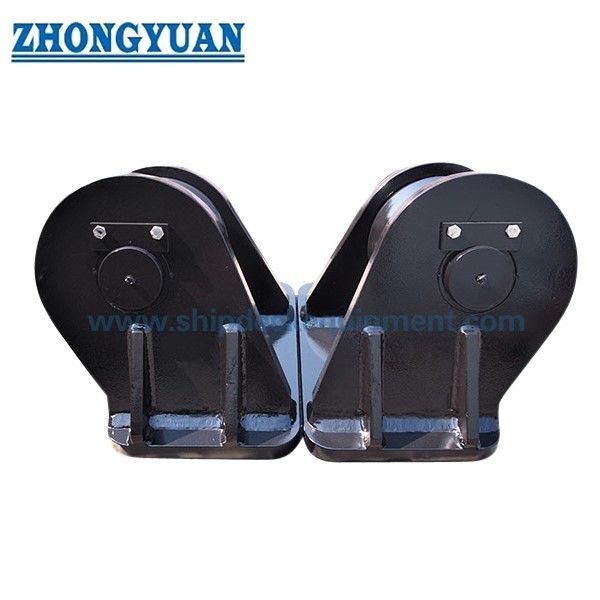

الرسومات والصور

الأسئلة الشائعة

س1: كيف يجب اختيار بكرة التوجيه البحرية الصحيحة؟

ج1: قم بتأكيد نوع الخط، والقطر أو حجم السلسلة، والبنية، واتجاهات الدخول والخروج، وزاوية الرصاص، والشد الأقصى، والسماح الديناميكي، واتجاه البكرة، وشكل التلامس، وهيكل التركيب، وإمكانية الوصول للصيانة. الجدول المقدم مناسب للاختيار الأولي للأبعاد فقط.

س2: هل يمكن استخدام نفس البكرة للحبال السلكية الفولاذية، والحبال الليفية، والسلاسل؟

ج2: ليس تلقائيًا. يتطلب الحبل السلكي علاقة انحناء مقبولة وسطح تلامس ناعم. قد يتطلب الحبل الليفي ظروف سطح وأخدود مختلفة، بينما يتطلب توجيه السلسلة هندسة وصلات متوافقة، واتجاه تلامس، ومقاومة للتآكل.

س3: هل يمكن استخدام بكرة التوجيه البحرية هذه في نظام رفع؟

ج3: يمكن استخدامها فقط كمكون هندسي لتوجيه الخط ضمن نظام رفع أو مناولة متحقق منه. يجب تأكيد البكرة، والمحور، والجلب أو المحامل، والدعامات، وأجزاء التثبيت، واللحامات أو البراغي، والأساس، والحمل التصميمي، والعامل الديناميكي، وعامل الأمان، ومتطلبات الاختبار، ونطاق الموافقة. لا ينبغي تسويقها كملحق رفع مستقل دون هذا التحقق.
