خطاف سحب بحري سريع الإصدار 30–100T | الإصدار اليدوي لقوارب القطر وسفن العمل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| عبء العمل الآمن: | 30 إلى 100 طن | مادة: | الفولاذ الطري، الفولاذ C-Mn |
|---|---|---|---|
| الاستخدام: | رباط وقطر | طلب: | الميناء، الحوض الجاف، الحوض العائم، السفينة الهندسية، قارب القطر |
| الاختبار: | اختبار النموذج الأولي، اختبار حمل الكسر، اختبار حمل العمل الآمن، اختبار التشغيل | نظام التشغيل: | الإفراج اليدوي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | خطاف سحب بحري سريع التحرير,خطاف سحب سريع التحرير 100t,خطاف معدات سحب قارب 100t |
||
منتوج وصف

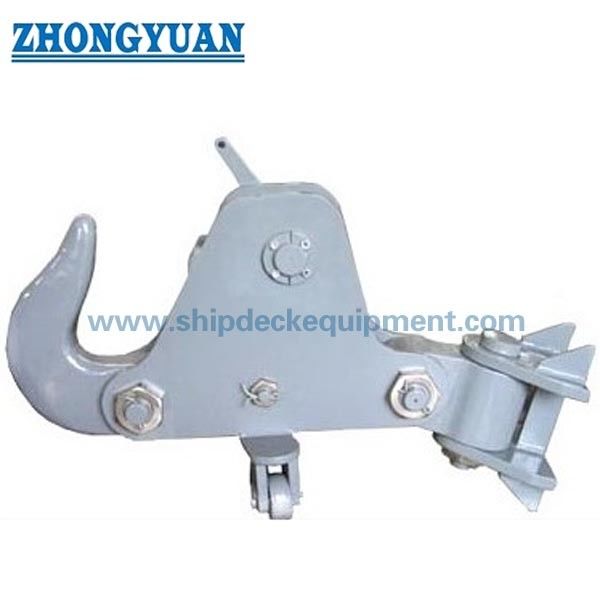

30 ′′100T قناع السحب البحري سريع الإفراج ′′ إطلاق يدوي للقوارب الجرارة وسفن العمل
لمحة عامة عن المنتج
الخطاف السحب البحري السريع هو جهاز توصيل للخط السحب المثبت على السفينة للقوارب الجرارة وقوارب العمل والسفن الهندسية والرصيف العائموالوحدات البحرية الأخرى التي تتطلب نقطة إطلاق للخط السحب المسيطر عليهايحتفظ الخطاف بعين خط السحب أثناء السحب ويتم إطلاقه محلياً من خلال ترتيب الإفراج اليدوي المحدد في صفحة المنتج هذه.
يُنقل تجمع الخطاف قوة السحب من خلال جسم الخطاف، وربط المحور، وآلية القفل، وقاعدة التثبيت، وهيكل السفينة الداعمة. لذلك يتطلب الاختيار تأكيد SWL،ترتيب خط السحب، زاوية الرصاص المتوقعة ، تصميم الأساس ، طريقة الإفراج ، نطاق التفتيش ، ومتطلبات الفئة. هذا المنتج هو خطاف سحب ، وليس خطاف رفع ، وليس خطاف سحب ،وليس خطافاً متعدد الإفراج السريع في المرسى.
مواصفات سريعة
- حمولة عمل آمنة: 30 / 40 / 50 / 60 / 80 / 100 t → ستة نقاط سعة قياسية لمطابقة ترتيب سحب السفينة.
- وضع الإفراج: الإفراج اليدوي المحلي → لا تؤكد البيانات المقدمة الحالية الإفراج عن بعد بالهواء أو الهيدروليكية لهذا الطراز.
- المواد: الفولاذ الخفيف أو الفولاذ C-Mn → الدرجات المادية الدقيقة للصفائح والصناعة، والدبوس، والقرص تحتاج إلى تأكيد المشروع.
- الطول الإجمالي L: 1050 إلى 2100 ملم → زيادة مساحة التثبيت و غلاف أساس سطح السفينة مع SWL المحدد.
- هيكل الفولاذ: جسم الزناد، اتصال المحور، آلية القفل والإفراج، وقاعدة التثبيت → تكوين المكون النهائي يتبع الرسم المعتمد.
- معالجة السطح: التنظيف بالنفجار إلى Sa 2.5 + طبقة واحدة من البرايمر في متجر الايبوكسي → نظام الطلاء البحري النهائي وسماكة الفيلم الجاف تتبع مواصفات الوعاء.
- نطاق الاختبار: النموذج الأولي، حمل الكسر، SWL، واختبارات التشغيل → عوامل الاختبار، والشهود، ومعايير القبول تخضع للإجراءات المعتمدة ومتطلبات الفئة.
- تركيز التطبيق: سحب السحب وسحب سفن العمل → يجب التحقق من اختيار SWL مع سحب الصمام ، وبيانات خط السحب ، وزوايا التشغيل ، وظروف الخدمة الديناميكية.
المعلمات التقنية الرئيسية
| SWL(t) | A ((ملم) | B ((ملم) | L ((ملم) | R1 ((ملم) | R2 |
| 30 | 210 | 340 | 1050 | 65 | 430 |
| 40 | 220 | 345 | 1100 | 65 | 450 |
| 50 | 276 | 448 | 1332 | 80 | 577 |
| 60 | 295 | 475 | 1415 | 85 | 613 |
| 80 | 350 | 560 | 1680 | 100 | 721 |
| 100 | 450 | 630 | 2100 | 125 | 921 |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد SWL المطلوب وفقًا لخطة سحب السفينة ، سحب الدرج ، MBL خط السحب ، الحمل الديناميكي المتوقع ، ومعماري البحرية أو حساب الفئة.لا تختار الخطاف بواسطة الوزن الميت للسفينة وحدها.
الخطوة الثانيةتأكيد حجم عيني خط السحب أو القيود، ومتطلبات حنجرة الخطاف، واتجاه رائد السحب، والزوايا الأفقية والعمودية المتوقعة، وما إذا كان قد يحدث تحميل جانبي.
الخطوة الثالثةتأكيد موقع التثبيت، مساحة سطح السفينة المتاحة، ترتيب الأساس، التعزيز الهيكلي، طريقة الاتصال، ونقل الحمولة إلى هيكل السفينة.
الخطوة الرابعةتأكيد ترتيب الإفراج. تغطي هذه الصفحة الإفراج اليدوي المحلي؛ الإفراج عن بعد الهيدروليكي أو الهوائي يتطلب تكوينًا معتمدًا منفصلًا ونطاق نظام التحكم.
الخطوة الخامسةتأكيد درجات المواد ، ونظام حماية التآكل ، والوصول إلى التشحيم والصيانة ، ومتطلبات NDT ، وإجراءات الاختبار ، والشهادة ، ونطاق الشهادة قبل الاقتراح.
الخطوة السادسةيُقدّم SWL المُختار، والكمية، ونوع السفينة، ورسم التثبيت، ومعلومات خط الرافعة، وشركة الطبقة، والمقصد، ووقت التسليم المطلوب.
الهيكل
جسم الزناد الجرارية. اتصال محور الزناد. آلية القفل والإطلاق. واجهة الرافعة / الأسلاك المحلية للإطلاق اليدوي. قاعدة التثبيت. واجهة أساس السفينة. طلاء وقائي.
مزايا السحب والإطلاق والتركيب
- توفر وظيفة الإفراج السريع طريقة مُسيطر عليها لقطع ربط سلك الجذب عندما يتطلب إجراء التشغيل المعتمد إطلاق سلك الجذب.
- تحدد بيانات المنتج الحالية الإطلاق اليدوي ، والذي يبقي ترتيب التشغيل الأساسي ميكانيكياً مستقيمًا ويفصل هذه الصفحة عن النماذج ذات الإطلاق عن بعد بالهواء أو الهيدروليكية.
- تشكل الخطاف والحلقة وأجزاء القفل وقاعدة التثبيت مسارًا واحدًا للحمل. يجب التحقق من أساس سطح السفينة الداعم والبنية المحيطة به بالنسبة لأحمال السحب المعلنة واتجاهات الحمل.
- يجب أن تكون هندسة الخطاف مطابقة لعين خط السحب أو العين الناعمة أو قيود الاتصال بحيث يمكن تثبيت الاتصال والاحتفاظ به وإطلاقه دون تدخلات محلية ضارة.
- يجب تحديد زوايا السحب المسموح بها ومحدود الحمل الجانبي في التصميم المعتمد. لا ينبغي تفسير SWL المعلن بأنه يسمح بحمل متعدد الاتجاهات غير المقيد.
- يجب أن يتحقق اختبار الإفراج الوظيفي من سلوك التشغيل والقفل والتشغيل اليدوي وإعادة التثبيت والإفراج وفقًا لخطة التفتيش والاختبار المعتمدة.
سمات مخصصة
- فئة المنتج: قناع سحب سريع الإفراج البحري → أجهزة توصيل و إطلاق خطوط سحب مثبتة على السفينة.
- نطاق SWL: 30 إلى 100 t → اختر من بين السعتين المدرجة فقط بعد مراجعة نظام السحب.
- وضع الإفراج: الإفراج اليدوي → ترتيب الإفراج المحلي للصفحة الحالية ؛ لا يتم تضمين التشغيل عن بعد ما لم يتم تحديده بشكل منفصل.
- المواد: الفولاذ الخفيف / الفولاذ C-Mn → يجب تأكيد الصفات الدقيقة ، المعالجة الحرارية ، وتتبع المواد.
- التثبيت: التجميع المثبت على الأساس → تفاصيل الاتصال والتعزيز واتجاه الحمل المسموح به يتبعون رسم الوعاء المعتمد.
- الاختبار: النموذج الأولي / حمل الكسر / SWL / اختبار التشغيل → يجب تأكيد عوامل الحمل ونطاق الشاهد قبل التصنيع.
- معالجة السطح: Sa 2.5 التنظيف الصوتي + البرايمر محل الايبوكسي → الطلاء النهائي ، واللون ، و DFT تتبع متطلبات المشروع.
- التخصيص: الأبعاد، ترتيب الإفراج، الطلاء، ونطاق التفتيش → تخضع للمراجعة التقنية والرسومات المعتمدة.
كيف يعمل
Towline eye is placed on the hook → Locking mechanism retains the hook in the towing position → Towing load passes through the hook and mounting structure → Operator actuates the approved manual release → Hook opens and releases the towline → Mechanism is inspected and reset
التطبيقات
قوارب سحب الميناء. قوارب سحب الساحل والنهر. قوارب العمل. سفن الهندسة. أرصفة عائمة. سفن خدمة الرصيف الجاف. سفن دعم البناء البحري. مشاريع استبدال قراصين السحب.
الشهادات والمزايا
يمكن ترتيب الشهادات وحضور المسح وفقًا لمتطلبات المشروع ، ونطاق الاختبار المعتمد ، ويمكن تتبع المواد ، وإجراءات جمعية التصنيف.التوافر يخضع للمراجعة التقنية والموافقة على الفئة.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: كيف يجب اختيار خطاف سحب SWL الصحيح؟
ج1: يجب أن ينظر في الاختيار إلى خطة سحب السفينة، سحب الدرج، MBL خط السحب، الحمل الديناميكي، زاوية السحب، هندسة الاتصال، ومتطلبات الفئة أو المهندس المعماري البحري.لا ينبغي اختيار SWL الخطاف من الوزن الميت للسفينة وحدها.
س2: هل يمكن إطلاق هذا الخطاف أثناء تحميل خط الجذب؟
A2: يذكر الوصف المقدم الإفراج عن الحمولة في ظل ظروف الحمولة العاملة أو الحمل الآمن ، ولكن يجب تأكيد الحمل المسموح به للإفراج عن النموذج الدقيق من خلال التصميم المعتمد ،تعليمات التشغيل، وإجراءات الاختبار التي شهدتها. لا ينبغي التعامل معها على أنها ادعاء إطلاق غير مقيد تحت الحمل.
س3: ما هي معلومات التثبيت المطلوبة قبل الإنتاج؟
ج3: قدم رسم أساس السفينة، وموقع التثبيت، واتجاه الحمل والزوايا المسموح بها، وتفاصيل خط السحب أو القيود، و SWL المختارة، ترتيب السلك الإفراج،متطلبات المواد والطلاء، المجتمع الطبقي، ونطاق التفتيش المطلوب.
