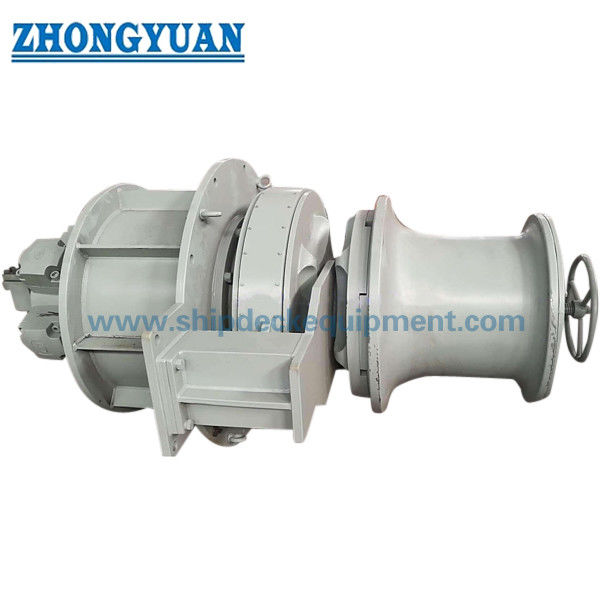

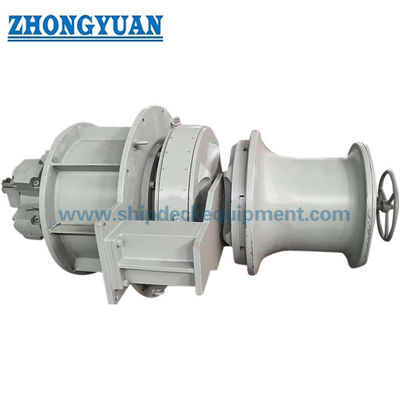

الكهربائية الهيدروليكية الرأسية كابستان مرساة الهواء للربط
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| حجم السلسلة: | 12.5-70 ملم | درجة السلسلة: | ايه ام 2 / ايه ام 3 |
|---|---|---|---|
| تحميل العمل: | 5-250 كيلو نيوتن | سرعة الالتواء: | 9-18 م/دقيقة |
| سرعة سلسلة: | ≥9 م/دقيقة | قطر الحبل: | 11-46 ملم |
| نوع الحبل: | الصلب / الاصطناعية | نوع محرك الأقراص: | كهربائي / هيدروليكي |
| نوع التحكم: | محلي / بعيد | نوع القاعدة: | أدناه / شبه / فوق سطح السفينة |
| طلب: | رباط / مرساة | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع |
| إبراز: | كابستان رباط هيدروليكي,كابستان مرساة عمودي BV,كابستان مرساة عمودي |
||
منتوج وصف
رافعة عمودية هيدروليكية كهربائية للرباط | رافعة عمودية بحرية
نظرة عامة على المنتج
رافعة عمودية هيدروليكية كهربائية للرباط هي نوع من معدات سطح السفينة البحرية المصممة لعمليات الرباط، ومناولة المراسي، ورفع الحبال أو السلاسل.
وهي مدفوعة بوحدة طاقة هيدروليكية كهربائية، مما يوفر خرج عزم دوران ثابت وأداء موثوق به في الظروف البحرية.
التصميم العمودي يجعلها مثالية للمساحات المحدودة على السطح وسهلة التكامل في هياكل السفن.
مواصفات سريعة
• الوظيفة: الرباط / مناولة المراسي / الرفع
• حجم السلسلة: 12.5–70 مم
• درجة السلسلة: AM2 / AM3
• حمل العمل: 5–250 كيلو نيوتن
• قطر رأس اللف: 200–700 مم
• سرعة اللف: 9–18 متر/دقيقة
• قطر الحبل: 11–46 مم
• نوع المحرك: كهربائي / هيدروليكي كهربائي
• التحكم: محلي / عن بعد
المعلمات الفنية الرئيسية
| قطر السلسلة (مم) |
حمل العمل (KN) السرعة الاسمية (م/دقيقة) |
حمل اللف (KN) | قوة المحرك (KW) | AM2 | ||
| AM3 | كهربائي | هيدروليكي | 12.5 | |||
| 6.6 | 14.6 | 9 | 200 | 2.2/0.75 | 4 | 14 |
| 8.3 | 17.2 | 9 | 200 | 2.2/0.75 | 4 | 16 |
| 10.9 | 20 | 8.5/3.5 | 200 | 2.2/0.75 | 4 | 17.5 |
| 13 | 14.6 | 9 | 200 | 4.3/1.7 | 4/5.5 | 19 |
| 15.3 | 17.2 | 9 | 200 | 4.3/1.7 | 5.5/7.5 | 20 |
| 8.5/3.5 | 20 | 8.5/3.5 | 200 | 34 | 5.5/7.5 | 22 |
| 20.6 | 23 | 9 | 200 | 34 | 7.5 | 24 |
| 24.5 | 27.4 | 9 | 200 | 8.5/3.5 | 11 | 26 |
| 28.7 | 32.1 | 9 | 200 | 8.5/3.5 | 11 | 30 |
| 33.3 | 37.2 | 9 | 200 | 8.5/3.5 | 11 | 30 |
| 48 | 42.8 | 9 | 200 | 48 | 15 | 34 |
| 43.5 | 48.6 | 9 | 200 | 48 | 15 | 34 |
| 49.1 | 54.9 | 9 | 200 | 68 | 18.5/22 | 36 |
| 55.1 | 61.6 | 9 | 200 | 68 | 18.5/22 | 38 |
| 61.4 | 68.9 | 9 | 200 | 106.3 | 18.5/22 | 40 |
| 68 | 196.5 | 9 | 200 | 153 | 30 | 44 |
| 75 | دليل اختيار الرافعات العمودية | 9 | 200 | 153 | 30 | 44 |
| 82.3 | 92 | 9 | 200 | 208.3 | 30 | 48 |
| 89.9 | 100.5 | 9 | 200 | 30/30/22 | 37/45 | 48 |
| 97.9 | 109.4 | 9 | 200 | 30/30/22 | 37/45 | 50 |
| 106.3 | 118.8 | 9 | 200 | 30/30/22 | 37/45 | 52 |
| 114.9 | 128.4 | 9 | 200 | 45/45/30 | 37/45 | 54 |
| 123.9 | 138.5 | 9 | 200 | 45/45/30 | 55 | 58 |
| 133.3 | 149 | 9 | 200 | 45/45/30 | 55 | 58 |
| 143 | 159.8 | 9 | 200 | 45/45/30 | 55 | 60 |
| 153 | 171 | 9 | 200 | 45/45/30 | 55 | 64 |
| 163.4 | 182.6 | 9 | 200 | 45/45/30 | 55 | 64 |
| 174.1 | 194.6 | 9 | 200 | 60/60/45 | 75 | 66 |
| 185.1 | 206.9 | 9 | 200 | 60/60/45 | 75 | دليل اختيار الرافعات العمودية |
| 196.5 | 219.6 | 9 | 200 | 60/60/45 | 75 | دليل اختيار الرافعات العمودية |
| 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 | دليل اختيار الرافعات العمودية |
✔ الخطوة 1 – اختر حجم السلسلة (المعلمة الأساسية)
· 12.5–26 مم → سفن صغيرة / استخدام خفيف
· 28–42 مم → سفن متوسطة
· 44–70 مم → استخدام ثقيل في البحر
→ يحدد حجم السلسلة حمل العمل، وقوة المحرك، وتكوين النظام
✔ الخطوة 2 – تأكيد حمل العمل
· 5–20 كيلو نيوتن → استخدام خفيف
· 20–80 كيلو نيوتن → استخدام متوسط
· 80–250 كيلو نيوتن → استخدام ثقيل
✔ الخطوة 3 – نوع الحبل وقطره
· حبل سلكي فولاذي / حبل صناعي
→ يحدد حجم الأسطوانة
✔ الخطوة 4 – السرعة
· 9–12 قياسي / 12–18 عالي الكفاءة
✔ الخطوة 5 – نوع المحرك
· كهربائي / هيدروليكي كهربائي
✔ الخطوة 6 – التحكم
· محلي / عن بعد
✔ الخطوة 7 – نوع القاعدة
· تحت السطح / شبه السطح / فوق السطح
ملاحظة هندسية: الاختيار بناءً على حجم السلسلة، والحبل، والحمل، وهيكل السفينة.
الهيكل والمكونات
الهيكل والمكونات: وحدة هيدروليكية | نظام تروس | قاعدة
دليل التكوين المخصص والاستعلام
✔ حجم السلسلة (مم)
✔ درجة السلسلة (AM2 / AM3)
✔ حمل العمل (kN)
✔ نوع الحبل (فولاذي / صناعي)
✔ قطر الحبل (مم)
✔ السرعة (م/دقيقة)
✔ نوع المحرك (كهربائي / هيدروليكي)
✔ نوع التحكم (محلي / عن بعد)
✔ نوع القاعدة (تحت السطح / شبه السطح / فوق السطح)
→ أرسل المعلومات أعلاه للحصول على الرسم، والاختيار، وعرض الأسعار.
كيف تعمل
التطبيقات
عمليات رباط السفن | مناولة سلاسل المراسي | سفن بحرية | بارجات وسفن شحن | عمليات الموانئ والمرافئ | مشاريع الهندسة البحرية
الشهادات والمزايا
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
الرسومات والصور
• رسم عام
• صور المنتج
• رسم التركيب
معلومات الطلب
الحد الأدنى للطلب 1
التسليم حسب المشروع
الدفع T/T L/C
الأسئلة الشائعة
س: ما الفرق بين الرافعات العمودية
والرافعات؟ج: الرافعات العمودية للحبال، والرافعات للسلاسل.
