رافعة بحرية هيدروليكية تلسكوبية ذات ارتفاع 20 متر

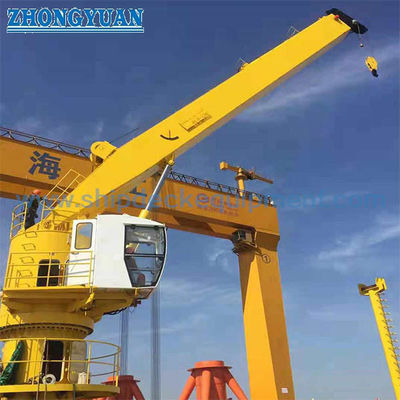

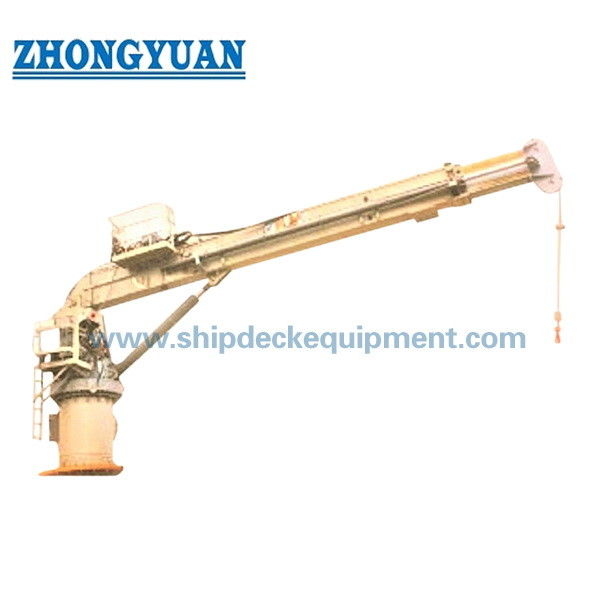

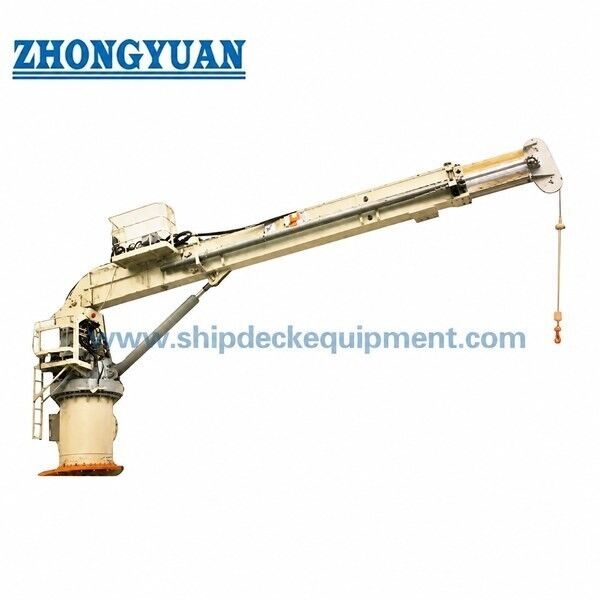

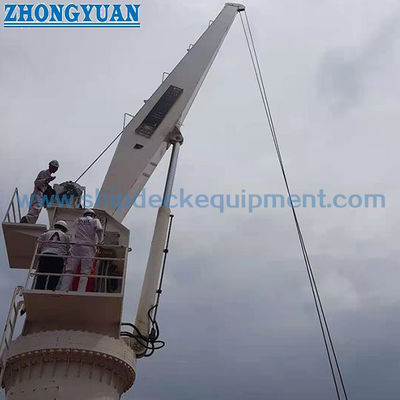

رافعة بحرية هيدروليكية بذراع تلسكوبي 3 طن 20 متر | رافعة على متن السفينة مع كابينة مشغل

نظرة عامة على المنتج

الرافعة البحرية الهيدروليكية بذراع تلسكوبي 3 طن 20 متر هي جهاز رفع مثبت على سطح السفينة مزود بذراع صندوق تلسكوبي، ورافعة هيدروليكية، ووظائف رفع وتدوير هيدروليكية، وكابينة مشغل. يسمح الترتيب التلسكوبي بتعديل مدى الذراع للشحن والمخازن والصيانة ومهام المناولة العامة على السطح مع تقليل مساحة التخزين مقارنة بذراع طويل ثابت.

تحدد بيانات المنتج المقدمة نموذجًا بسعة 3 طن ضمن نطاق نصف قطر تشغيل يتراوح بين 5 و 20 مترًا. ومع ذلك، فإن الجدول المتاح هو جدول معلمات النموذج/السلسلة بدلاً من مخطط تحميل معتمد؛ ولا يؤكد بشكل مستقل أن سعة 3 طن مسموح بها عند أقصى مدى وصول يبلغ 20 مترًا. لذلك، يجب تأكيد سعة الرفع النهائية عند كل نصف قطر، وحركات السفينة، وحدود الرياح، وردود فعل القاعدة، وإمدادات الطاقة، ووضع التحكم، ونطاق التصنيف في الرسم العام المعتمد، ومخطط التحميل، ومواصفات المشروع.

مواصفات سريعة

• نوع المنتج: رافعة بحرية هيدروليكية بذراع تلسكوبي → مدى وصول قابل للتعديل مع تخزين مدمج لمهام الرفع على السطح.
• الحد الأقصى للحمل التشغيلي الآمن المذكور: 3 طن → يجب أن يتبع الحمل المسموح به عند كل نصف قطر تشغيل مخطط التحميل المعتمد.
• نصف قطر التشغيل: 5-20 متر في صف 3 طن المقدم → مفيد لتخطيط السطح الأولي وفحص مدى الوصول.
• أداء الرفع: 10-15 متر/دقيقة مع ارتفاع رفع مذكور يتراوح بين 30-40 متر → يجب تأكيد السرعة النهائية وسفر الخطاف لإعادة التوجيه المختار وواجب المشروع.
• الدوران: 0.5-1 دورة في الدقيقة مع ترتيب 0-360 درجة مذكور في سجل المنتج الحالي → الدوران المستمر/المحدود ومنطق مفتاح الحد خاص بالمشروع.
• وقت الرفع: 70-80 ثانية لصف 3 طن المقدم → يشير إلى تعديل زاوية الذراع الهيدروليكية بدلاً من التشغيل بنصف قطر ثابت.
• القدرة المقدرة: 25 كيلو واط في جدول 3 طن المقدم → يجب إعادة تأكيد حجم المحرك/وحدة الطاقة الهيدروليكية مقابل دورة العمل، والوظائف المتزامنة، والضغط/التدفق الهيدروليكي، وإمدادات طاقة السفينة.
• محطة المشغل: تكوين الكابينة → يجب تحديد وظائف التحكم المحلية، أو الكابينة، أو عن بعد في فلسفة التحكم المعتمدة.

​المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد واجب الرفع: وزن الحمل، الحمل التشغيلي الآمن المطلوب عند كل مدى وصول، الحد الأدنى والأقصى لنصف قطر التشغيل، ارتفاع الرفع/سفر الخطاف، نوع الحمولة، ومسار الرفع. يلزم وجود مخطط تحميل الحمل التشغيلي الآمن مقابل نصف القطر للاختيار النهائي.

الخطوة 2: تأكيد ظروف السفينة والتشغيل: نوع السفينة، واجب السفينة المقصود، حدود الميل/التشذيب، معايير الرياح التشغيلية والمخزنة، درجة الحرارة المحيطة/التصميم، وما إذا كان الرفع يتم على متن السفينة، أو من سفينة إلى شاطئ، أو عملية رفع بحرية محددة بشكل منفصل.

الخطوة 3: تأكيد الأداء والطاقة: سرعات الرفع، والدوران، والرفع، والتلسكوب؛ دورة العمل؛ الجهد/التردد/الطور الكهربائي؛ ترتيب حزمة الطاقة الهيدروليكية؛ وأي متطلبات تكرار.

الخطوة 4: تأكيد واجهة التركيب: ارتفاع وقطر القاعدة، أساس ملحوم أو مثبت بمسامير، مساحة السطح المتاحة، موضع تخزين/إيقاف الذراع، تقوية السطح، والقوى والعزوم المسموح بها للأساس.

الخطوة 5: تأكيد نطاق التحكم والسلامة: كابينة المشغل، وظائف التحكم المحلية/عن بعد، إيقاف الطوارئ، الفرامل، مفاتيح الحد، الحماية من الحمل الزائد/عزم الحمل، وأي وظائف سلامة إضافية للمشروع. التكوين النهائي يخضع للتصميم المعتمد.

الخطوة 6: تأكيد نطاق التصنيف والتسليم: جمعية التصنيف المطلوبة/متطلبات العلم، نطاق الشهادة والمراقبة، نظام الطلاء، الكمية، الوجهة، وقت التسليم المطلوب، الرسم العام للسفينة، رسم التركيب، وصور مرجعية.

الهيكل والمكونات

واجهة قاعدة السطح / الأساس | محمل الدوران وهيكل الدوران | ذراع صندوق تلسكوبي | آلية تمديد الذراع | أسطوانة الرفع | رافعة هيدروليكية | بكرات، حبل سلكي وكتلة خطاف | نظام الطاقة والتحكم الهيدروليكي | خزانة التحكم الكهربائية | كابينة المشغل / محطة التحكم

مزايا هندسة وجودة الرافعات البحرية

• يسمح مدى الوصول التلسكوبي للرافعة بتغطية مواضع مختلفة على السطح دون الحاجة إلى الحفاظ على طول الذراع الكامل في جميع الأوقات، وهو أمر مفيد حيث تكون مساحة التخزين ومساحة السطح محدودة.
• بالنسبة للرافعة التلسكوبية، يجب أن يعتمد الاختيار على مخطط التحميل المعتمد بدلاً من حمل تشغيلي آمن أقصى واحد. يمكن أن يؤثر تمديد الذراع، ونصف قطر التشغيل، وميل السفينة بشكل كبير على سعة الرفع المسموح بها.
• تعتبر القاعدة والأساس على السطح جزءًا من مسار تحميل الرفع. يجب فحص الحمل الرأسي، وعزم الانقلاب، وعزم الدوران، وتقوية السطح المحلية من بيانات تحميل الأساس المعتمدة قبل التركيب.
• الرفع الهيدروليكي، والرفع، والتلسكوب، والدوران تمكن من تحديد المواقع المتحكم فيها، ولكن يجب أن يتطابق ضغط الهيدروليكي، والتدفق، والتبريد، ودرجة الزيت، ومواصفات الخرطوم، واختيار الأختام مع دورة العمل الفعلية ودرجة حرارة التصميم.
• يجب تحديد أجهزة التحكم والسلامة كجزء من حزمة موافقة المشروع. يجب عدم افتراض الفرامل المطلوبة، والحدود العلوية/السفلية، والحماية من الحمل الزائد أو عزم الحمل، وإيقاف الطوارئ، وحدود الدوران من وصف نموذج عام.
• بالنسبة للخدمة البحرية المكشوفة، يجب تحديد إعداد السطح والطلاء بواسطة نظام طلاء السفينة. يذكر السجل الحالي التنظيف بالخردق ونظام إيبوكسي ثلاثي الطبقات؛ يجب تأكيد درجة الإعداد النهائية، وسمك الطلاء الجاف (DFT)، وفئة بيئة/متانة ISO 12944 الحالية.
• واجب الرافعة على متن السفينة وواجب الرفع البحري ليسا قابلين للتبديل. تتطلب عمليات الرفع البحرية تحديد أساس التصميم الديناميكي/البيئي المعمول به ونطاق الموافقة بشكل منفصل.

سمات مخصصة

• السعة المقدرة: الحد الأقصى للحمل التشغيلي الآمن المذكور 3 طن → يجب أن يتبع الحمل المسموح به عند كل نصف قطر مخطط التحميل المعتمد.
• نصف قطر التشغيل: 5-20 متر → تأكيد الحد الأدنى لنصف القطر، والحد الأقصى لمدى الوصول، والحمل المقدر عبر النطاق الكامل.
• نظام الذراع: تلسكوبي هيدروليكي → يوفر مدى وصول قابل للتعديل وغلافًا مخزنًا أقصر من ذراع طويل ثابت.
• الرفع: رافعة هيدروليكية، 10-15 متر/دقيقة مذكورة → يجب تأكيد ترتيب إعادة التوجيه، والحبل السلكي، وكتلة الخطاف، والفرامل.
• الدوران: 0-360 درجة، 0.5-1 دورة في الدقيقة مذكورة → يجب تأكيد الدوران المستمر أو المحدود وتوجيه الكابل/الخرطوم.
• الرفع: أسطوانة هيدروليكية، 70-80 ثانية مذكورة → يجب تأكيد نطاق زاوية الذراع وترتيب حد النهاية.
• محطة التحكم: تكوين كابينة المشغل → وظائف التحكم المحلية أو عن بعد متاحة فقط عند تحديدها والموافقة عليها.
• التركيب: قاعدة سطح، ترتيب ملحوم أو مثبت بمسامير مشار إليه → يجب أن يتبع واجهة القاعدة وتقوية السطح أحمال الأساس المعتمدة.
• درجة حرارة التشغيل: -40 درجة مئوية إلى +50 درجة مئوية مذكورة → تتطلب الفولاذ منخفض الحرارة، والزيت الهيدروليكي، والأختام، والمكونات الكهربائية تأكيد المشروع.
• الحماية السطحية: نظام طلاء بحري حسب مواصفات المشروع → يذكر السجل الحالي التنظيف بالخردق بالإضافة إلى إيبوكسي ثلاثي الطبقات؛ يجب تأكيد سمك الطلاء الجاف (DFT) وفئة ISO 12944 الحالية.
• التصنيف: متاح حسب متطلبات المشروع → يجب الاتفاق على نطاق موافقة التصنيف، والفحص، والاختبار، والشهادة قبل تقديم عرض الأسعار.

كيف تعمل

أمر المشغل → تدفع الطاقة الهيدروليكية وظائف الرفع / الرفع / التلسكوب / الدوران → يتم تعديل مدى وصول الذراع لوضع العمل المطلوب → ترفع الرافعة أو تخفض الحمل ضمن مخطط التحميل المعتمد → تقوم الدوران بوضع الحمل فوق قطاع العمل المسموح به → يتم إعادة الرافعة إلى حالتها المخزنة / الآمنة المعتمدة بعد التشغيل

التطبيقات

مناولة البضائع والمخازن على سطح السفينة | صيانة السطح ومناولة المعدات | سفن البضائع | قوارب العمل وسفن الخدمة | مهام الرفع العامة على متن السفينة | مشاريع بناء جديدة واستبدال الرافعات

الشهادات والمزايا

يمكن ترتيب التصنيف والفحص واختبار التحميل والشهادات وفقًا لعلم السفينة ومواصفات المشروع وجمعية التصنيف المختارة، وذلك حسب موافقة التصنيف ونطاق الطلب المتفق عليه. بالنسبة للمشاريع التي تنطبق عليها لائحة SOLAS II-1/3-13، يجب معالجة متطلبات التصميم والبناء والتركيب والاختبار ووضع علامات/توثيق الحمل التشغيلي الآمن والفحص والتشغيل والصيانة المعمول بها في حزمة الموافقة.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: هل يعني "3 طن 20 متر" أن الرافعة يمكنها رفع 3 أطنان عند مدى وصول 20 مترًا؟

ج1: ليس تلقائيًا. تعطي البيانات المقدمة نموذجًا بسعة 3 طن ونطاق نصف قطر تشغيل يتراوح بين 5 و 20 مترًا، ولكن لا يتم توفير مخطط تحميل معتمد للحمل التشغيلي الآمن مقابل نصف القطر. يجب تأكيد الحمل المسموح به عند 20 مترًا وعند أنصاف الأقطار المتوسطة بواسطة مخطط تحميل الرافعة المعتمد.

س2: هل يمكن استخدام هذه الرافعة التلسكوبية على متن السفينة لعمليات الرفع البحري؟

ج2: فقط عندما يتم تصميم الرافعة وتقييمها والموافقة عليها خصيصًا لواجب الرفع البحري المحدد والظروف البيئية/الديناميكية. لا ينبغي تقديم مواصفات رافعة بحرية عادية على متن السفينة كمواصفات رافعة بحرية بدون هذا التأكيد.

س3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار وتقديمه للتصنيف؟

ج3: قدم الحمل التشغيلي الآمن المطلوب عند كل مدى وصول، والحد الأدنى/الأقصى لنصف القطر، وسفر الخطاف، ونوع السفينة، وواجب الرفع، وظروف الميل/التشذيب والبيئية، والإمداد الكهربائي، ووضع التحكم، وترتيب القاعدة/الأساس، ومتطلبات الطلاء، ومتطلبات التصنيف/العلم، والكمية، والوجهة، وجدول التسليم، ورسومات السفينة/التركيب.
