0.2-0.8 طن رافعة يدوية لقناة السويس للكشافات | رافعة بحرية للسطح
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Manual Davit Suez Ca...it.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| سعة: | 0.2-0.8 طن | نصف قطر العمل: | 2-3 م |
|---|---|---|---|
| ارتفاع الارتفاع: | 10-20 م، يمكن تخصيصها | نوع محرك الأقراص: | يدوي / كهربائي (اختياري) |
| الشهادات: | شهادة IACS ، شهادة مطحنة | المعالجة السطحية: | Sa2.5 السفع الرملي وطلاء الايبوكسي |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| إبراز: | معدات سطح السفينة Davit,معدات سطح السفينة IACS,كشاف قناة السويس Davit |
||
منتوج وصف
رافعة يدوية لقناة السويس بقدرة 0.2-0.8 طن | رافعة بحرية
نظرة عامة على المنتج
رافعة يدوية لقناة السويس بقدرة 0.2-0.8 طن هي جهاز رفع خدمة صغير على متن السفينة يتم ترتيبه في مقدمة السفينة، أو سطح المقدمة، أو منطقة الصاري الأمامي، أو أي موضع آخر تحدده الترتيب العام للسفينة. اعتمادًا على تصميم السفينة، يمكن استخدامها للتعامل مع كشاف قناة السويس/جهاز العرض، أو غطاء واقٍ أو قبة، أو مخازن أخرى معتمدة خصيصًا وعناصر الخدمة. إنها ليست الكشاف نفسه، ولا ينبغي تقديمها كدليل على أن كشاف السفينة يتوافق مع متطلبات هيئة قناة السويس.
نطاق المنتج المقدم يغطي حمولة العمل الآمنة (SWL) من 0.2-0.8 طن، ونصف قطر عمل من 2-3 متر، وارتفاع رافعة مرجعي يبلغ 2.8 متر، وارتفاع رفع من 10-20 مترًا. الترتيب اليدوي هو التكوين الأساسي لهذه الصفحة. يمكن معالجة الإصدارات الكهربائية أو الهوائية للرفع كوظائف هندسية اختيارية فقط بعد تأكيد مصدر الطاقة وطريقة التحكم والمكابح ومتطلبات المنطقة الخطرة ونطاق موافقة الفئة/العلم. يجب تنسيق أساس الرافعة، وتقوية السطح، ومساحة الدوران/التخزين، والمعدات السائبة، ونطاق اختبار الحمل النهائي مع حوض بناء السفن وجمعية التصنيف.
مواصفات سريعة
- نطاق حمولة العمل الآمنة (SWL): 0.2 / 0.3 / 0.5 / 0.8 طن → اختر السعة المقدرة مع أقصى نصف قطر عمل والعنصر الفعلي المراد رفعه.
- نصف قطر العمل: 2-3 متر → يؤثر نصف القطر بشكل مباشر على عزم الانقلاب على العمود والأساس وهيكل السفينة الداعم.
- ارتفاع الرفع: 10-20 مترًا → قم بتأكيد السفر الرأسي المطلوب من موضع الكشاف/التخزين الفعلي وترتيب السطح.
- ارتفاع الرافعة المرجعي: 2.8 متر → تم الاحتفاظ به من الجدول المقدم؛ يجب تأكيد تعريف الارتفاع الدقيق وبيانات التركيب على رسم الترتيب العام النهائي.
- التشغيل: تكوين يدوي → يجب تحديد الإصدارات الكهربائية أو الهوائية بشكل منفصل بدلاً من خلط بيانات المحرك مع النموذج اليدوي.
- التركيب: أساس بحري ثابت على السطح/العمود → تتطلب سماكة السطح، وكرسي الأساس، والتقوية، وتفاصيل اللحام، والوصول للتشغيل تأكيدًا من حوض بناء السفن.
- تحضير السطح: تنظيف بالرمل Sa 2½ + طلاء إيبوكسي كأساس للتوريد → يتكون بناء الطلاء النهائي، وسمك الطبقة الجافة (DFT)، والطبقة العلوية، واللون، وفقًا لمواصفات طلاء السفينة.
- أساس الامتثال: متطلبات المشروع / الفئة / إدارة العلم → يجب تحديد علامة حمولة العمل الآمنة (SWL)، واختبار الحمل، والفحص، والتوثيق، ونطاق المعدات السائبة قبل الطلب.
سياق تطبيق كشاف قناة السويس
تتناول المادة 28 من قواعد الملاحة لهيئة قناة السويس الكشاف/جهاز العرض نفسه، بما في ذلك موضعه في مقدمة السفينة، وأداء الضوء، والبناء، والترتيب الكهربائي، وشهادة اختبار النوع. لا تفرض القاعدة تصميمًا محددًا لرافعة الكشاف. لذلك، يجب التعامل مع هذه الرافعة كمعدات مناولة على متن السفينة يتم اختيارها وفقًا لترتيب السفينة، وليس كبديل لموافقة الكشاف.
قد ترتب مواصفات بناء السفن رافعة مخصصة لنقل جهاز العرض، أو إزالة قبة واقية من مادة GRP/الألياف الزجاجية، أو التعامل مع مخازن صغيرة ذات صلة. يجب ذكر العنصر الذي يتم التعامل معه بالضبط ومسار التشغيل في الترتيب العام للسفينة أو مواصفات المعدات. بالنسبة للسفن الناقلة أو السفن الأخرى ذات المناطق الخطرة، تتطلب المعدات المزودة بالطاقة والمكونات الكهربائية مراجعة منفصلة للمنطقة الخطرة؛ لا يُفترض وجود تصنيف Ex في هذه الصفحة.
المعلمات الفنية الرئيسية
|
حمولة العمل الآمنة (طن) |
نصف قطر العمل (متر) |
ارتفاع الرافعة المرجعي (متر) |
ارتفاع الرفع (متر) |
|---|---|---|---|
| 0.2 | 2-3 | 2.8 | 10-20 |
| 0.3 | 2-3 | 2.8 | 10-20 |
| 0.5 | 2-3 | 2.8 | 10-20 |
| 0.8 | 2-3 | 2.8 | 10-20 |
دليل الاختيار والاستعلام
الخطوة 1:تأكيد المهمة الفعلية: مناولة كشاف/جهاز عرض قناة السويس، مناولة غطاء واقٍ/قبة، مناولة مخازن، أو حمل خدمة آخر معتمد على متن السفينة.
الخطوة 2:تأكيد حمولة العمل الآمنة (SWL)، وأقصى نصف قطر عمل، وارتفاع الرفع، ونقطة الرفع، وما إذا كان الحمل المذكور مطلوبًا عند أقصى نصف قطر.
الخطوة 3:تأكيد وضع التشغيل. بالنسبة للإصدار اليدوي، حدد ترتيب الرفع والدوران اليدوي. بالنسبة للخيارات الكهربائية أو الهوائية، قم بتوفير بيانات طاقة/هواء السفينة، وفلسفة التحكم، ومتطلبات المنطقة الخطرة إذا كان ذلك منطبقًا.
الخطوة 4:قدم موضع التركيب والترتيب العام للسفينة. قم بتأكيد المساحة المتاحة على السطح/الصاري الأمامي، وواجهة العمود/الأساس، وتقوية السطح، وتفاصيل اللحام، والوصول للتشغيل، ومساحة الدوران، وموضع التخزين.
الخطوة 5:تأكيد متطلبات إدارة العلم وجمعية التصنيف، بما في ذلك قابلية تطبيق SOLAS II-1/3-13، وعلامة حمولة العمل الآمنة (SWL)، والمعدات السائبة، واختبار الحمل، والفحص الشامل، والتوثيق، ونطاق الشهادة.
الخطوة 6:قدم الكمية، ونوع السفينة، ونظام الطلاء المطلوب، ووجهة التسليم/تاريخ التسليم المطلوب، وأي رسم حوض بناء سفن موجود، أو رسم استبدال، أو صورة منتج لفحص الواجهة.
الهيكل وترتيب الرفع
ذراع الرافعة | عمود / قائم | دعم محوري أو دوران | رافعة يدوية | حبل سلكي | خطاف / معدات سائبة | مكبح أو جهاز تثبيت الحمل | أساس / قاعدة | جهاز إيقاف الدوران أو ترتيب تثبيت | نقطة تخزين / ربط حسب الحاجة
هندسة الحمل والتشغيل والتركيب
- يجب النظر إلى حمولة العمل الآمنة (SWL) ونصف القطر معًا. يزيد نصف القطر الأكبر من عزم الانحناء المنقول عبر العمود والأساس حتى عند ثبات الكتلة المرفوعة.
- يجب أن يحدد الطلب مكان الإشارة إلى حمولة العمل الآمنة (SWL) وكيفية التعامل مع كتلة الخطاف / المعدات السائبة في حسابات الموافقة والعلامات ووثائق الاختبار.
- يجب أن يشمل الرفع اليدوي ترتيبًا إيجابيًا لتثبيت الحمل / المكابح مناسبًا لتصميم الرافعة النهائي؛ لا ينبغي الاعتماد على التفريغ غير المتحكم فيه كوسيلة تشغيل.
- يجب أن يتبع نطاق الدوران، والمحطات الميكانيكية، ومقابض التشغيل أو ترتيب الحبال، وقفل التخزين الترتيب العام المعتمد. لا ينبغي استخدام ادعاء عام 0-360 درجة ما لم يسمح التصميم الفعلي بالدوران غير المقيد.
- لا يحدد أساس الرافعة بمفرده أساس السفينة المطلوب. يجب على حوض بناء السفن / مكتب التصميم التحقق من تقوية السطح أو الصاري الأمامي، والأبعاد المحلية، وتفاصيل اللحام، والهيكل الداعم.
- يجب اختيار وتوثيق قطر الحبل السلكي، والبناء، وسعة الأسطوانة، والخطاف، والمفصلة، وهندسة البكرة، والمعدات السائبة وفقًا لترتيب الرفع المعتمد ومتطلبات الفئة / العلم المعمول بها.
- بالنسبة للتركيبات البحرية المكشوفة، يجب معالجة الصرف، والوصول إلى الشحوم، والحماية من التآكل، ومواد التثبيت، وتأمين الذراع / الخطاف في ظروف الإبحار في التصميم النهائي.
- لا ينبغي وصف هذه المعدات بأنها رافعة بحرية أو جهاز إطلاق إنقاذ. تتطلب الرفع البحري، أو رفع الأفراد، أو مهام الإنقاذ تصميمًا وموافقة منفصلة ما لم يتم تغطيتها بشكل خاص بمواصفات المشروع.
سمات مخصصة
- التطبيق: رافعة مناولة كشاف قناة السويس → يجب تأكيد عنصر المناولة الدقيق ومسار الرفع من خلال ترتيب السفينة.
- حمولة العمل الآمنة (SWL): 0.2-0.8 طن → اختر مع أقصى نصف قطر، وموضع الخطاف، ومتطلبات اختبار/علامة المشروع.
- نصف قطر العمل: 2-3 متر → يجب أن يتطابق نصف القطر النهائي مع محطة الكشاف وهندسة السطح.
- القيادة: يدوية كتكوين الصفحة الرئيسي → القيادة الكهربائية أو الهوائية هي تكوين اختياري منفصل يخضع للتأكيد الفني.
- الدوران: يدوي / خاص بالمشروع → يجب تأكيد زاوية الدوران الدقيقة، والمحطات، والقفل، وطريقة التخزين من رسم الترتيب العام.
- التركيب: عمود ثابت / أساس على السطح → أحمال الأساس، وتقوية السطح، وتفاصيل اللحام، والوصول هي عناصر واجهة حوض بناء السفن.
- المعالجة السطحية: Sa 2½ + طلاء إيبوكسي كأساس → يجب أن يتبع نظام الطلاء وسمك الطبقة الجافة (DFT) مواصفات طلاء السفينة.
- الفحص والشهادات: وفقًا لمتطلبات المشروع → يجب الاتفاق على حضور الفئة، ووثائق الشركة المصنعة، واختبار الحمل، ونطاق الشهادة قبل تقديم عرض الأسعار.
كيف تعمل
حرر الرافعة من موضع التخزين المعتمد → قم بتوصيل الخطاف بالحمل المحدد → ارفع يدويًا ضمن حمولة العمل الآمنة (SWL) المقدرة → قم بتدوير الحمل عبر قطاع التشغيل المعتمد → أنزل إلى الموضع المطلوب → استرجع الخطاف وثبت الرافعة لظروف الإبحار
التطبيقات
مناولة كشاف / جهاز عرض قناة السويس | مناولة غطاء واقٍ للكشاف أو قبة عند تحديده | رفع خدمة مخازن | أحمال صيانة صغيرة على متن السفينة ضمن حمولة العمل الآمنة (SWL) المعتمدة | سفن الشحن | ناقلات النفط حسب ترتيب المشروع | مشاريع بناء جديدة ورافعة استبدال
الشهادات والاختبار والامتثال
يمكن ترتيب الفحص والشهادة وفقًا لعلم السفينة، وجمعية التصنيف، ومواصفات المشروع، ونطاق التوريد المتفق عليه. بالنسبة لأجهزة الرفع المثبتة على سفن SOLAS في 1 يناير 2026 أو بعده، تقدم SOLAS II-1/3-13 متطلبات تغطي التصميم والبناء والتركيب والاختبار والفحص والتشغيل والصيانة وعلامة حمولة العمل الآمنة (SWL) والتوثيق. نظرًا لأن نطاق هذا المنتج أقل من 1000 كجم من حمولة العمل الآمنة (SWL)، فإن إدارة العلم تحدد مدى تطبيق متطلبات معينة؛ لذلك، يجب تأكيد موقف الفئة/العلم لكل مشروع.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة. التوفر يخضع لمتطلبات المشروع، ونطاق الفحص، وموافقة الفئة.

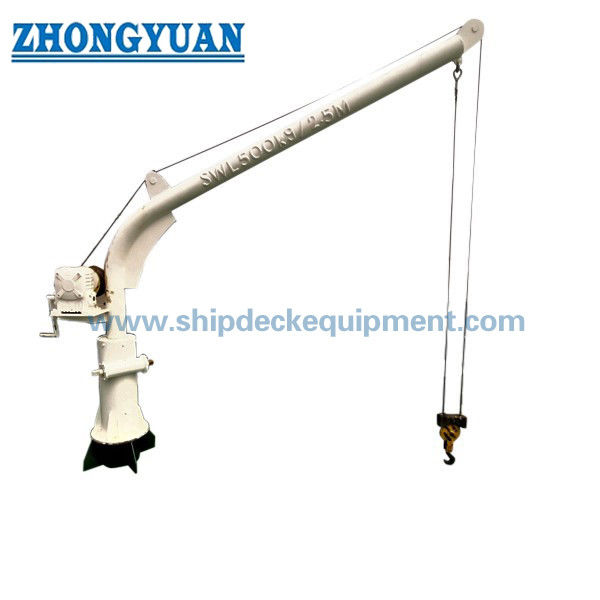

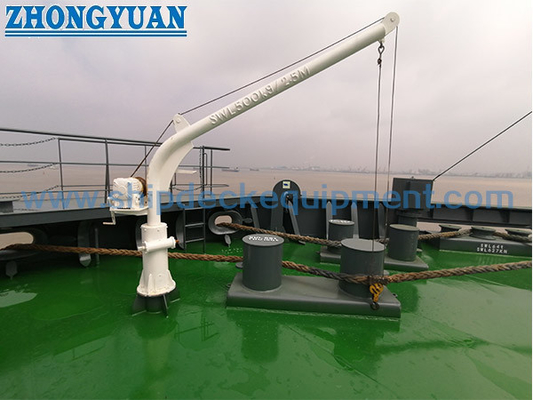

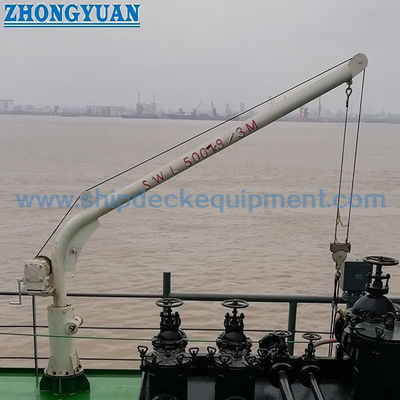

الرسومات والصور
أسئلة وأجوبة
س1: هل تتطلب هيئة قناة السويس هذه الرافعة المحددة؟
ج1: لا يوجد تصميم رافعة محدد تفرضه المادة 28 من هيئة قناة السويس. تنطبق القاعدة على الكشاف/جهاز العرض. الرافعة هي معدات مناولة للسفينة يختارها حوض بناء السفن أو المالك وفقًا لترتيب الكشاف، ومهمة الرفع، ومساحة التركيب.
س2: هل نموذج 0.2-0.8 طن يدوي أم كهربائي أم هوائي؟
ج2: هذه الصفحة مكتوبة للتكوين اليدوي. تحتوي البيانات المقدمة أيضًا على قيم طاقة المحرك، وهي غير قابلة للتطبيق على محرك يدوي بحت. يجب اقتباس الإصدارات الكهربائية أو الهوائية كتكوينات منفصلة بعد تأكيد مصدر الطاقة، والمحرك/الرافعة، والمكابح، والتحكم، ومتطلبات الموافقة.
س3: ما هي المعلومات المطلوبة قبل عرض الأسعار ومراجعة الفئة؟
ج3: قدم العنصر والوزن المراد رفعه، وحمولة العمل الآمنة (SWL) المطلوبة، وأقصى نصف قطر، وارتفاع الرفع، ونوع السفينة، وموقع التركيب، ورسم الترتيب العام/الأساس، ونوع القيادة، ومتطلبات الدوران/التخزين، ونظام الطلاء، وعلم/جمعية التصنيف، ونطاق اختبار الحمل والشهادة المطلوب، والكمية، والوجهة، ووقت التسليم.
