0.2-0.8T قمامة متنقلة للمحافظات للشحنات السائبة

0.2-0.8 طن رافعة قمامة متحركة لحجرات بضائع السفن السائبة

نظرة عامة على المنتج

رافعة القمامة والبقايا المتحركة للحجرات بسعة 0.2-0.8 طن هي جهاز رفع مدمج على متن السفينة تم تطويره بشكل أساسي لأعمال تنظيف حجرات السفن السائبة. تُستخدم لرفع بقايا البضائع، والمخلفات، والقمامة المجمعة، ومواد التنظيف الملوثة، وغيرها من نفايات تنظيف الحجرات من قاع الحجرة إلى مستوى المناولة في الفتحة أو السطح بعد التفريغ. يسمح ترتيبها القابل للنقل بأن تخدم رافعة واحدة مواقع عمل مختارة في الحجرة بدلاً من تركيب جهاز رفع دائم عند كل فتحة.

تجمع الرافعة بين عمود دوار، وذراع، وبكرة علوية، وحبل سلكي، وخطاف أو ملحق رفع، ووحدة رفع يدوية أو كهربائية أو هوائية. في الخدمة العادية، يتم وضع بقايا الحجرة أو القمامة المجمعة في كيس أو دلو أو سلة أو حاوية أو أي حاوية معتمدة أخرى مناسبة، متصلة بمعدات الرفع، ويتم رفعها عموديًا من حجرة البضائع. تشير كلمة "متحركة" أو "قابلة للنقل" إلى نقل الرافعة غير المحملة بين المواقع المجهزة؛ ولا يعني ذلك أن الجهاز يمكن نقله أثناء حمل حمولة معلقة. قبل الرفع، يجب نشر وتثبيت إطار الدعم أو القاعدة بشكل صحيح، ويجب أن تظل العملية ضمن الحمل الآمن المعتمد (SWL)، ونصف قطر العمل، وقطاع الدوران، وحالة التركيب، وإجراءات تشغيل السفينة.

مواصفات سريعة

• الحمل الآمن (SWL): 0.2 / 0.3 / 0.5 / 0.8 طن → اختر حسب الوزن الأقصى للبقايا / حاوية القمامة بالإضافة إلى محتوياتها وملحقات الرفع.
• نصف قطر العمل المرجعي: 2-3 متر → يؤثر على عزم انحناء الذراع، وعزم الانقلاب، ورد فعل الدعم، وخلوص الدوران، وهيكل السطح / حافة الفتحة المطلوب.
• ارتفاع الرافعة المرجعي: 2.8 متر → يؤكد فقط على عائلة المنتج العامة؛ استخدم رسم التخطيط العام للمشروع لارتفاع التركيب النهائي وهندسة الخطاف.
• ارتفاع الرفع / حركة الحبل: 10-20 متر → تم اختياره للوصول إلى قاع الحجرة ورفع حاوية التنظيف المحملة إلى مستوى المناولة في الفتحة أو السطح؛ تأكيد حركة الخطاف الفعلية وسعة حبل الأسطوانة.
• نطاق الدوران: 0-360 درجة مذكور → يعتمد القطاع الفعلي القابل للاستخدام على التوقفات الميكانيكية، والهيكل القريب، وخلوص غطاء الفتحة، وتوجيه الكابل الكهربائي أو الخرطوم الهوائي.
• خيارات الدفع: مقبض يدوي / كهربائي / هوائي → يتطلب كل إصدار ونشًا وفراملًا ووحدات تحكم وترتيبًا منفصلاً للمرافق.
• درجة حرارة العمل: -40 درجة مئوية إلى +50 درجة مئوية مذكورة → يجب أن تكون المكونات مثل المحرك والفرامل والحبل ومواد التشحيم والمكونات الكهربائية والهوائية مناسبة لدرجة حرارة المشروع المؤكدة.
• المعالجة السطحية: تنظيف بالرمل Sa 2½ + طلاء إيبوكسي ثلاثي الطبقات مذكور → يجب أن يتبع نظام الطلاء النهائي، وسمك الطلاء الجاف (DFT)، واللون، وإجراء الإصلاح مواصفات طلاء السفينة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد مهمة تنظيف الحجرة → بقايا البضائع، المخلفات، القمامة، مواد التنظيف الملوثة، أكياس الحمأة، أو نفايات تنظيف الحجرة الأخرى؛ تأكيد الكيس / الدلو / السلة / الحاوية المقصودة وتوضيح أنه لا يلزم رفع الأفراد.

الخطوة 2: تأكيد الحمل الآمن (SWL)، أقصى نصف قطر عمل، ارتفاع الخطاف المطلوب، عمق الرفع، وما إذا كان الجهاز مخصصًا للاستخدام فقط في الميناء / المياه المحمية أو تحت شرط تشغيل آخر محدد للسفينة.

الخطوة 2أ: تأكيد ما يتم رفعه وكيف سيتم احتواؤه: كيس بقايا، دلو، سلة، حاوية، برميل، أو حاوية تنظيف أخرى. قدم الحد الأقصى للوزن الإجمالي المرفوع بما في ذلك الحاوية وملحقات الرفع.

الخطوة 3: تأكيد ترتيب النقل والدعم → مكان نقل الرافعة، وكيفية التعامل معها عند تخزينها، وكيفية نشر إطار الدعم، وكيفية قفل / تأمين موضع التشغيل قبل الرفع.

الخطوة 4: اختر نوع الدفع → يدوي، كهربائي، أو هوائي. بالنسبة للإمداد الكهربائي، قدم الجهد / التردد / الطور؛ بالنسبة للإمداد الهوائي، قدم الضغط والتدفق المتاحين.

الخطوة 5: تأكيد قطاع الدوران، وموضع التخزين، وترتيب الفرامل، ونطاق حبل السلك والخطاف / المعدات السائبة، ووحدات التحكم، ووظائف الحد، وتعزيز السطح / حافة الفتحة المطلوب.

الخطوة 6: تأكيد نوع السفينة، وإدارة العلم، وجمعية التصنيف، وتاريخ التركيب، ومتطلبات الشهادة / اختبار التحميل، والكمية، والوجهة، ووقت التسليم المطلوب، وتقديم رسم السفينة أو صور المعدات الموجودة.

الهيكل

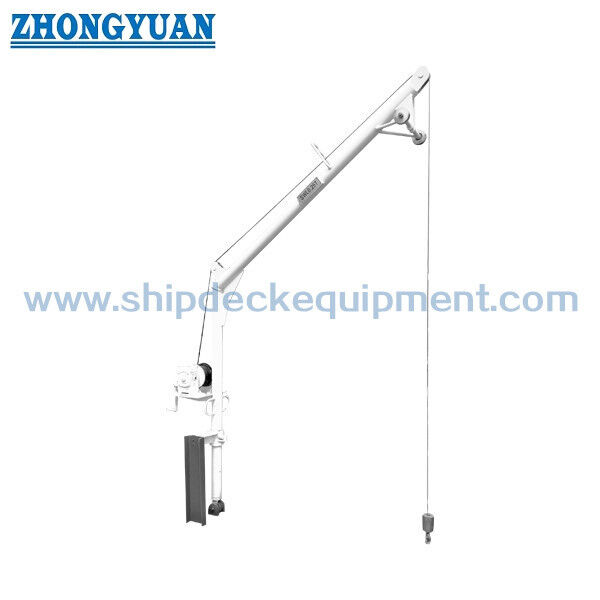

إطار النقل / الدعم | عمود الدوران | ذراع الرافعة | بكرة علوية | حبل سلكي للرفع | خطاف / معدات سائبة | ونش يدوي أو كهربائي أو هوائي | فرامل وآلية تشغيل | ترتيب الدوران / القفل | توقفات ميكانيكية أو نقاط تثبيت حسب المواصفات

ميزات النقل والرفع والهندسة

• يسمح التصميم القابل للنقل لرافعة واحدة بخدمة مواقع تنظيف حجرات السفن السائبة المختارة، مما يقلل من الحاجة إلى تركيب جهاز رفع مخصص عند كل فتحة مع إبقاء المعدات متاحة لإزالة البقايا والقمامة بعد تفريغ البضائع.
• لتنظيف حجرات البضائع، يجب احتواء البقايا في كيس أو دلو أو سلة أو حاوية أو حاوية معتمدة أخرى مناسبة قبل الرفع. لا ينبغي تعليق البقايا السائبة مباشرة من الخطاف دون طريقة احتواء محددة.
• النقل هو عملية مناولة غير محملة. قبل بدء الرفع، يجب نشر ترتيب الدعم بشكل صحيح، ويجب تفعيل جميع نقاط القفل أو التثبيت المطلوبة، ويجب أن تكون منطقة التشغيل واضحة.
• نصف قطر العمل هو معلمة هيكلية، وليس مجرد قيمة وصول. زيادة نصف القطر تزيد من عزم الانقلاب، وإجهاد الذراع، وردود فعل الدعم؛ لذلك يتطلب نصف القطر المخصص حسابات هيكلية مطابقة وتفاصيل أساسية.
• يمكن أن يكون الدفع اليدوي مناسبًا للخدمة ذات التردد المنخفض حيث يكون عمق الرفع والجهد اليدوي مقبولين. الدفع الكهربائي أو الهوائي أكثر ملاءمة عندما يتطلب تردد الدورة، أو عمق الرفع، أو الكفاءة التشغيلية رفعًا مدفوعًا.
• يجب اختيار نظام الرفع كمسار تحميل كامل واحد: الونش، وفرامل حمل الحمل، والحبل السلكي، وسعة الأسطوانة، وأخدود البكرة، ونهاية الحبل، والخطاف / المعدات السائبة، والدعم الهيكلي كلها تتطلب تصنيفات متوافقة.
• القدرة الاسمية للدوران بزاوية 360 درجة لا تعني تلقائيًا تشغيلًا غير مقيد بزاوية 360 درجة على متن السفينة. يجب فحص أغطية الفتحات، والحواف، والقضبان، والأنابيب، ومجاري التهوية، والإضاءة، والهيكل القريب، وتوجيه كابل الطاقة، وخرطوم الهواء.

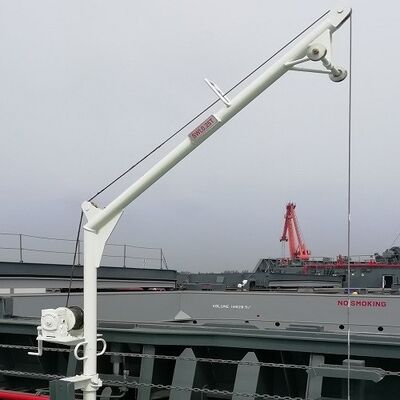

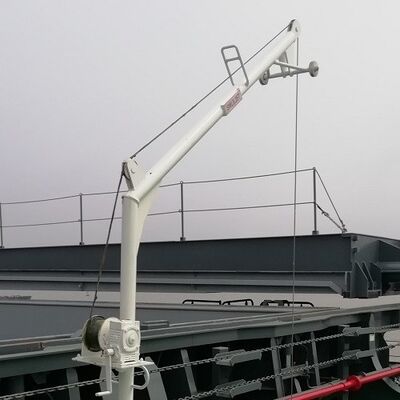

• تمثل صور المصدر الحالية بشكل أساسي تكوينًا يدويًا قابلًا للنقل. يجب أن تستخدم الإصدارات الكهربائية والهوائية صورًا ورسومات مؤكدة خاصة بها بدلاً من تقديم الوحدة اليدوية على أنها متطابقة هيكليًا.

سمات مخصصة

الحمل الآمن (SWL): 0.2 / 0.3 / 0.5 / 0.8 طن → اختر حسب الحمل المرفوع الفعلي، ووزن ملحق الرفع، ونصف قطر العمل، وظروف التشغيل، وأساس التصميم المعتمد.

نصف قطر العمل: 2-3 متر مرجعي → يغير نصف القطر المخصص الأحمال الهيكلية ويتطلب تأكيدًا خاصًا بالمشروع.

ارتفاع الرفع: 10-20 متر مرجعي → تأكيد حركة الخطاف الفعلية وسعة حبل الأسطوانة بدلاً من افتراض أن طول الحبل يساوي الرفع القابل للاستخدام.

نوع الدفع: يدوي / كهربائي / هوائي → تختلف طريقة التشغيل والفرامل ووحدات التحكم ومتطلبات المرافق حسب التكوين.

الدوران: 0-360 درجة مذكور → يتبع قطاع العمل النهائي خلوص السفينة، والتوقفات الميكانيكية، وتوجيه المرافق.

نوع التركيب: متحرك / قابل للنقل → يتم النقل بدون حمولة معلقة؛ يتطلب الرفع تثبيت الرافعة في موضع عملها.

المادة الهيكلية: فولاذ كربوني، سيتم تأكيد الدرجة الدقيقة → درجة المادة، سمك الألواح / الأجزاء، اللحام، والتتبع تتبع التصميم المعتمد.

المعالجة السطحية: Sa 2½ + طلاء إيبوكسي ثلاثي الطبقات مذكور → نظام الطلاء الدقيق وسمك الطلاء الجاف (DFT) خاصان بالمشروع ويجب تأكيدهما قبل تقديم عرض الأسعار.

درجة حرارة العمل: -40 درجة مئوية إلى +50 درجة مئوية مذكورة → يجب التحقق من أن جميع المكونات المختارة مناسبة لنطاق درجة الحرارة المطلوب.

متطلبات الشهادة: حسب العلم / الفئة / نطاق المشروع → الشهادة غير مدرجة تلقائيًا وتعتمد على مراجعة التصميم، وحالة التركيب، والاختبار، ومتطلبات الفحص.

كيف تعمل

يتم نقل الرافعة غير المحملة إلى موضع العمل المحدد → يتم نشر وتثبيت الدعم / القاعدة → يتم تجهيز الذراع ونظام الرفع → يتم توصيل الحمل بمعدات سائبة معتمدة → يرفع الونش الحمل ضمن حدود الحمل الآمن (SWL) ونصف القطر → تدور الرافعة فقط ضمن القطاع المسموح به للتمركز → يتم إنزال الحمل إلى نقطة هبوط آمنة → يتم تفريغ الخطاف قبل تخزين الرافعة أو نقلها

التطبيقات

إزالة قمامة حجرات السفن السائبة | رفع بقايا البضائع والمخلفات بعد التفريغ | مناولة نفايات تنظيف الحجرات | رفع الأكياس / الدلاء / السلال من قاع الحجرة إلى مستوى الفتحة | خدمة رافعة تنظيف قابلة للنقل بين حجرات البضائع | عمليات تنظيف الحجرات على متن السفينة تخضع لحدود الحمل الآمن (SWL) والتركيب المعتمدة

الشهادات والاختبارات والامتثال

لائحة SOLAS II-1/3-13 دخلت حيز التنفيذ في 1 يناير 2026 وتدعمها IMO MSC.1/Circ.1663 لأجهزة الرفع على متن السفن. نظرًا لأن نطاق هذا المنتج أقل من 1000 كجم من الحمل الآمن (SWL)، فإن مدى انطباق أحكام شهادات واختبارات SOLAS المحددة يمكن أن يعتمد على إدارة العلم للسفينة. لذلك، يجب تأكيد العلم والفئة وتاريخ التركيب والترتيب النهائي على متن السفينة قبل الانتهاء من صياغة الشهادة.

حيث تنطبق جداول اختبار التحميل MSC.1/Circ.1663 على جهاز رفع مستخدم في الميناء أو المياه المحمية، فإن الحد الأدنى لحمل الاختبار للحمل الآمن (SWL) حتى 20 طنًا هو 1.25 × الحمل الآمن (SWL). للتشغيل في البحر المفتوح، يجب أن تأخذ أحمال الاختبار في الاعتبار الأحمال الديناميكية المطبقة لإرضاء الإدارة أو جمعية تصنيف معترف بها. هذه هي متطلبات حمل الاختبار ويجب عدم الخلط بينها وبين الحمل الآمن التشغيلي.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع.

يمكن ترتيب الشهادات، واختبارات التحميل، والفحص الشامل، ووثائق المعدات السائبة، وتتبع المواد، وحضور الفئة وفقًا لنطاق المشروع المعتمد ولا يُفترض أنها مدرجة افتراضيًا.

الرسومات والصور

الأسئلة الشائعة

س 1: ماذا تعني "متحركة" أو "قابلة للنقل" لرافعة القمامة هذه؟

ج 1: يعني أنه يمكن نقل الرافعة غير المحملة بين مواقع العمل المناسبة. يجب عدم تحريكها أثناء حمل حمولة معلقة. قبل الرفع، يجب فحص وتأمين إطار الدعم، ونقاط القفل، ونصف قطر العمل، والخلوص المحيط وفقًا لترتيب التشغيل المعتمد.

س 2: هل التشغيل اليدوي مناسب لكل طراز من طرازات 0.2-0.8 طن؟

ج 2: ليس تلقائيًا. تعتمد الملاءمة اليدوية على عمق الرفع، والحمل، وتردد الدورة، والتروس، والجهد اليدوي المطلوب، وترتيب الفرامل، ووقت التشغيل المتوقع. قد يكون الدفع الكهربائي أو الهوائي مفضلًا للرفع الأعمق أو الأكثر تكرارًا. تنطبق تقييمات الكيلوواط المدرجة على الإصدارات المزودة بالطاقة فقط.

س 3: هل تتطلب رافعة 0.2-0.8 طن تلقائيًا شهادة فئة بموجب قواعد أجهزة الرفع SOLAS لعام 2026؟

ج 3: لا يوجد إجابة واحدة تنطبق على كل سفينة. دخلت SOLAS II-1/3-13 حيز التنفيذ اعتبارًا من 1 يناير 2026، ولكن بالنسبة للأجهزة التي تقل عن 1000 كجم من الحمل الآمن (SWL)، قد تحدد إدارة العلم كيفية تطبيق أحكام معينة. قم بتأكيد العلم والفئة وتاريخ التركيب وظروف التشغيل ومتطلبات الشهادة قبل تقديم عرض الأسعار.
