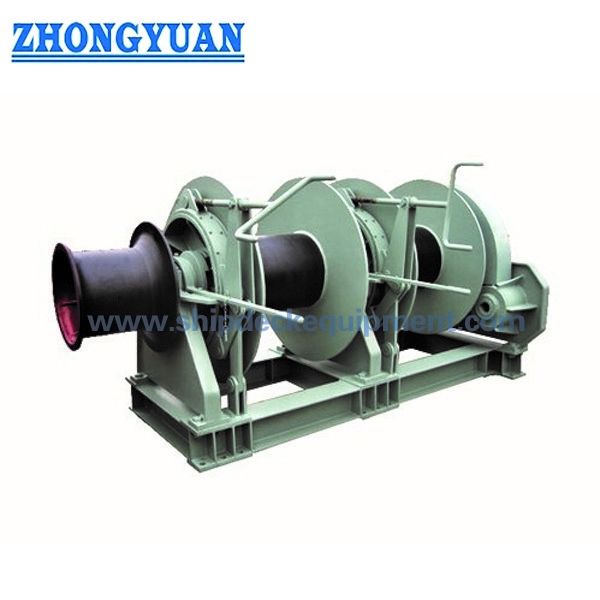

الكهربائية الهيدروليكية المرفل المرفل مزدوج الطبول واحد نهاية الانحناء
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قدرة السحب الآمنة: | 5-800KN | سرعة: | 4-12 م/دقيقة |
|---|---|---|---|
| سرعة الالتواء (م/دقيقة): | 9-18 م / دقيقة | سعة الطبل: | 40 إلى 250 متر |
| قوة المحرك: | 4 إلى 132 كيلوواط | حبل ضياء: | 11 - 90 (مم) |
| موقف التحكم: | التحكم عن بعد والمحلية | خياري: | جهاز قياس الحمولة وسرعة الحبل وقياس الطول |
| مزود الطاقة: | AC380V، 50 هرتز 3PH، AC415V 50 هرتز 3PH، AC440 60 هرتز 3PH | مادة: | الصلب المقاوم للصدأ (الملمع) ، الصلب الخفيف |
| المعالجة السطحية: | الرمل إلى S2.5 + 3 طبقات من الطلاء الايبوكسي ، مجلفن | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع |
| إبراز: | 12m / min 800KN ونش رباط هيدروليكي,ونش رباط هيدروليكي 800KN,ونش قارب هيدروليكي 12m / min |
||
منتوج وصف
5-500kN الكهربائية الهيدروليكية الرافعة الرافعة مزدوجة الطبول
لمحة عامة عن المنتج
تم تصميم الرافعة الهيدروليكية الكهربائية للعمليات الرافعة للسفن مع التحكم المستقر في الحمل والأداء الموثوق به.
يدمج النظام المحرك الهيدروليكي، وعلبة التروس، والطبل، ونهاية الانحراف، ونظام التحكم لضمان ترسيخ آمن في ظل ظروف بحرية مختلفة.
يحتوي على هيكل مضغوط ومحرك هيدروليك متعدد السرعات وتكوين مرن لمتطلبات سفينة مختلفة.
مواصفات سريعة
• قدرة السحب: 5-500 kN
• السرعة الاسمية: ≥6-15m/min
• سرعة الانحناء: 9-18 م/دقيقة
• سعة الطبول: 100-250 م
• قطر الحبل السلكي: 8-58 مم
• نوع الطبول: طبل واحد / مزدوج
• نهاية الانحناء: واحد / مزدوج
• نوع المحرك: كهربائي هيدروليكي
• طاقة المحرك: 5.5-110 كيلوواط
• التحكم المحلي والبعيد
• إمدادات الطاقة: 380V / 415V / 440V
المعلمات التقنية الرئيسية
| سحب (ك.إن) | السرعة (m/min) | سعة الطبول (ملم × متر) | قوة المحرك (كيلوواط) | طن |
| 5 | ≥12 | 8x100 | | 0.5 |
| 10 | ≥12 | 10x150 | 5.5 | 1 |
| 20 | ≥12 | 15×150 | 11 | 2 |
| 30 | ≥12 | 17×150 | 15 | 3 |
| 40 | ≥15 | 18×150 | 22 | 4 |
| 50 | ≥15 | 20.5×180 | 30 | 5 |
| 75 | ≥15 | 26×200 | 45 | 7.5 |
| 80 | ≥15 | 26×200 | 37 | 8 |
| 100 | ≥15 | 30×200 | 45 | 10 |
| 150 | ≥15 | 30×200 | 45 | 15 |
| 160 | ≥15 | 32×250 | 75 | 16 |
| 200 | ≥96 | 40×250 | 75 | 20 |
| 250 | ≥96 | 44×250 | 90 | 25 |
| 315 | ≥78 | 52×250 | 90 | 31.5 |
| 400 | ≥78 | 56×250 | 110 | 40 |
| 450 | ≥6 | 56×250 | 110 | 45 |
| 500 | ≥78 | 58×250 | 110 | 50 |
دليل الاختيار
الخطوة 1 - قدرة السحب: 5-500 كيلون. الخطوة 2 - اختيار قطر الحبل: 8-58 ملم. الخطوة 3 - اختيار السرعة: ≥6-15 م/دقيقة. الخطوة 4 - اختيار نوع الطبول.واحد / مزدوج. الخطوة الخامسة - اختر نهاية الانحناء. الخطوة السادسة - القيادة.: الكهرباء الهيدروليكية -- الخطوة 7 -- التحكم: المحلي / عن بعد
الهيكل والمكونات
هيكل ومكونات: محرك هيدروليكي. علبة التروس. طبل. نهاية منحنية. نظام المشبك. وحدة توليد الطاقة الهيدروليكية. لوحة التحكم الكهربائية. إطار القاعدة.
سمات مخصصة
قدرة السحب: 5-500 كيلون قطر الحبل: 8-58 ملم سرعة: 6-15 م/دقيقة نوع القيادة: كهربائي هيدروليك تحكم: محلي / عن بعد نوع الطبول: واحد / مزدوج
إعداد مخصص ودليل الاستفسار
سحب القدرة. قطر الحبل. سعة الطبول. نهاية الانحناء. قوة المحرك. نوع التحكم. متطلبات التثبيت.
كيف يعمل
المحرك الكهربائي يدفع وحدة الطاقة الهيدروليكية، والتي تدفع المحرك الهيدروليكي لتدوير الطبل.
يتم لف الحبل أو إطلاقه من خلال الطبل والنهاية الملتوية ، مما يضمن تشغيل الرصيف المتحكم به.
التطبيقات
التطبيقات: عمليات رصيف السفن. سفن الشحن. ناقلات النفط. سفن البحر. عمليات الموانئ والموانئ.
الشهادات والمزايا
الشهادات: CCS NK BV ABS DNV LR KR RINA IRS RS
المزايا: نطاق حمولة واسع. محرك هيدروليكي مستقر. تكوين طبل مرن. أداء موثوق به. صيانة سهلة.
الرسم والصور
• رسم الترتيب العام
• رسم الهيكل
• مخطط النظام الهيدروليكي
• صور المنتج
معلومات الطلب
• MOQ: 1 وحدة
• وقت التسليم: بناء على المشروع
• الدفع: T/T، L/C
الأسئلة الشائعة
السؤال 1: هل يمكن استخدامه للرصيف الثقيل؟
ج: نعم، مناسبة لأحجام مختلفة من السفن.
س2: هل يمكن تخصيص تكوين الطبول؟
ج: نعم، طبلة واحدة أو مزدوجة متوفرة.
س3: هل يتم دعم التحكم عن بعد؟
ج: نعم، التحكم المحلي والبعيد مدعوم.
