36ملم سلك كهربائي هيدروليكي حبل مرساة مروحة

رافعة مرساة كهربائية هيدروليكية بحبل سلكي 36 مم | رافعة بحرية أحادية الأسطوانة للمرسى والمراسي

نظرة عامة على المنتج

رافعة المرساة الكهربائية الهيدروليكية بحبل سلكي 36 مم هي آلة سطح أفقية ذات أسطوانة واحدة للسفن التي تستخدم ترتيب مرساة معتمد بحبل سلكي. يستخدم حبل المرسى حبلًا سلكيًا فولاذيًا كعضو مرن رئيسي، مع طول قصير من سلسلة المرساة مثبت بالقرب من المرساة حيثما تتطلب ترتيبات السفينة وقواعد التصنيف. تخزن الأسطوانة الحبل السلكي، بينما توفر وحدة الطاقة الهيدروليكية التي تعمل بالكهرباء المحرك الهيدروليكي للرفع والإنزال المتحكم فيه.

يختلف هذا التكوين عن رافعة السلسلة التقليدية مع رافعة الكابل. يمكن أن يقلل من المساحة والوزن المرتبطين بتخزين طول كامل من سلسلة المرساة، ولكنه لا يزيل تلقائيًا جميع متطلبات تخزين السلسلة أو جيوب المرساة. يجب فحص المرساة، والحبل السلكي، والسلسلة القصيرة، وهندسة تلامس البكرة / الجذع، وسعة الأسطوانة، وأساس تثبيت الفرامل، وأساس السطح، ووحدة الطاقة الهيدروليكية، وأجهزة التحكم، وموافقة الفئة كنظام مرساة واحد قبل التصنيع.

مواصفات سريعة

• حبل سلكي للمرساة: حجم مرجعي 36 مم &rarr؛ يجب تأكيد بناء الحبل، والدرجة، وحد أدنى للحمل المكسور، والإنهاء، والحماية من التآكل مع ترتيب المرساة.
• الحمل التشغيلي المرجعي: 55.1 كيلو نيوتن &rarr؛ قيمة الكتالوج لحجم 36 مم؛ يجب تأكيد أساس طبقة الأسطوانة الدقيق وتعريف الواجب في الحساب المعتمد.
• الحمل المرجعي للتثبيت / الدعم: 329 كيلو نيوتن &rarr؛ قيمة الكتالوج؛ تأكيد ما إذا كان هذا هو حمل تثبيت الفرامل المطلوب والطبقة التي ينطبق عليها.
• سرعة استعادة المرساة: ≥9 م/دقيقة &rarr؛ مناسبة لواجب استعادة المرساة العادي؛ يتم فحص السرعة النهائية مع كتلة المرساة، والعمق، وطول الحبل، والطاقة الهيدروليكية المتاحة.
• وظيفة اللف / الربط: 40 كيلو نيوتن عند ≥12 م/دقيقة كمرجع للكتالوج &rarr؛ ينطبق عندما يتم تضمين وظيفة نهاية اللف / الربط في التكوين المعروض.
• نظام القيادة: وحدة طاقة هيدروليكية تعمل بمحرك كهربائي + محرك هيدروليكي &rarr؛ يوفر عزم دوران منخفض السرعة قابل للتحكم وترتيب معدات مرن.
• التحكم: تحكم محلي مع تحكم عن بعد متاح حسب متطلبات المشروع &rarr؛ يتم تأكيد الإيقاف الطارئ والمراقبة والتداخلات أثناء التصميم.
• مرجع إمداد الطاقة: تيار متردد 380 فولت / 50 هرتز / 3 طور، تيار متردد 415 فولت / 50 هرتز / 3 طور، أو تيار متردد 440 فولت / 60 هرتز / 3 طور &rarr؛ يتبع اختيار المحرك النهائي، والمبدئ، والحماية، ووحدة الطاقة الهيدروليكية نظام السفينة الكهربائي.

معلمات فنية مرجعية 36 مم

ترتيب المرساة بالحبل السلكي والسلسلة القصيرة

يجب التعامل مع المرساة بالحبل السلكي كترتيب مرساة كامل للسفينة بدلاً من مجرد استبدال الرافعة. تسمح لوائح IACS UR A1 Rev.8 الحالية باستخدام الحبل السلكي بدلاً من سلسلة الكابل فقط تحت شروط محددة وخاضعة لقواعد جمعية التصنيف المعمول بها.

• بالنسبة للسفن التي يقل طولها عن 90 مترًا، تتضمن لوائح IACS UR A1 حالات استخدام تكون فيها المرساة لأغراض الطوارئ بدلاً من المرساة المؤقتة العادية، أو حيث تستخدم معدات المرساة لتحديد المواقع بأربع نقاط مرساة على الأقل.
• بالنسبة للسفن التي يقل طولها عن 40 مترًا والتي تستخدم حبلًا سلكيًا بدلاً من سلسلة الكابل، تتضمن القاعدة متطلبات محددة لطول وقوة الحبل السلكي، وزيادة في وزن المرساة، وطول سلسلة قصير بين الحبل السلكي والمرساة، ونصف أقطار تلامس مناسبة، وإرشادات الصيانة / الفحص.
• يجب اختيار السلسلة القصيرة للمرساة، ومشبك المرساة، وإنهاء الحبل السلكي، والحلقة / المقبس، ورابط التوصيل كمسار تحميل واحد؛ لا يجب معاملة قطر الحبل السلكي 36 مم كقطر للسلسلة القصيرة.
• تحتاج جميع أسطح تلامس الحبل السلكي، بما في ذلك البكرات، والبكرات، والجذع أو أسطح التوجيه، إلى هندسة مناسبة لقطر الحبل ومتطلبات الانحناء. يجب تأكيد نصف الأقطار النهائية وتوجيه الحبل من خلال ترتيب السفينة المعتمد.
• قد لا تكون هناك حاجة لخزان سلسلة كامل تقليدي عند تخزين حبل المرسى الرئيسي على أسطوانة الرافعة، ولكن لا تزال السلسلة القصيرة، والمرساة، والصرف، وتوجيه الحبل، وترتيب التخزين تتطلب تأكيدًا هندسيًا.

القيادة الهيدروليكية، الفرامل والتحكم

• تفصل القيادة الكهربائية الهيدروليكية إمداد السفينة الكهربائي عن قيادة الأسطوانة من خلال وحدة طاقة هيدروليكية، مما يسمح للمحرك الهيدروليكي بتوفير سرعة وعزم دوران قابلين للتحكم أثناء استعادة المرساة والإنزال.
• يجب تحديد حجم وحدة الطاقة الهيدروليكية من سحب العمل المطلوب، والسرعة، وإزاحة / عزم دوران المحرك الهيدروليكي، وضغط النظام، والتدفق، ودورة العمل، وظروف المحيط. لم يتم توفير الضغط والتدفق الدقيقان لطراز 36 مم ولا يجب نسخهما من رسم حجم آخر.
• يجب تأكيد سعة الفرامل مقابل حمل التثبيت الثابت المطلوب وطبقة الأسطوانة ذات الصلة. يُعامل مصطلح الكتالوج "حمل الدعم" كمرجع لحمل التثبيت فقط حتى يتم تأكيد حساب الفرامل ومتطلبات الفئة.
• يجب أن توفر أدوات التحكم المحلية للمشغل تحكمًا واضحًا في الرفع / الإنزال وإيقافًا طارئًا. يمكن ترتيب التحكم عن بعد، ومؤشر الحمل، ومراقبة طول / سرعة الحبل، ومؤشر الضغط، والإنذارات عند تحديدها.
• يجب الانتهاء من أنابيب الهيدروليك، وإعدادات صمام التنفيس، ونظافة الزيت، ومتطلبات المبرد / السخان، وترتيب الخزان، وتوجيه الخراطيم أو الأنابيب مع بيئة تركيب السفينة.

دليل الاختيار وتكامل النظام

الخطوة 1: تأكيد نوع السفينة، وطول السفينة، وواجب المرساة، والاستخدام العادي / الطارئ / تحديد المواقع، وموقع المرساة، وعمق المياه، والعلم، وجمعية التصنيف.

الخطوة 2: تأكيد نوع المرساة وكتلتها، وبناء الحبل السلكي 36 مم والحد الأدنى للحمل المكسور، وطول الحبل المطلوب، وإنهاء الطرف، وقطر / درجة / طول السلسلة القصيرة، والمشابك، والمحاور، ورسم توصيل المرساة.

الخطوة 3: تأكيد سحب العمل المطلوب، وحمل التثبيت الثابت، وسرعة الاستعادة، والتحكم في الإنزال، وطبقة الأسطوانة التصميمية، وعمق المرساة، وما إذا كانت قيم الكتالوج 55.1 كيلو نيوتن / 329 كيلو نيوتن تلبي حساب النظام المعتمد.

الخطوة 4: تأكيد قطر قلب الأسطوانة، وقطر الشفة، والعرض القابل للاستخدام، وسعة الحبل السلكي 36 مم، وزاوية الأسطوانة، واتجاه التوجيه، وترتيب البكرة / البكرة، والحد الأدنى لنصف قطر الانحناء، وطريقة لف الحبل.

الخطوة 5: تأكيد متطلبات اللف / الربط، بما في ذلك سحب مرجع 40 كيلو نيوتن، وحجم نهاية اللف، ونوع خط الربط، واتجاه التوجيه، وما إذا كانت عملية الربط مستقلة عن عملية المرساة.

الخطوة 6: تأكيد موقع وحدة الطاقة الهيدروليكية، والإمداد الكهربائي، وضغط / تدفق الهيدروليك، وواجب المحرك، والتحكم المحلي / عن بعد، والإيقاف الطارئ، والمراقبة، والحماية البيئية، والتدفئة / التبريد، ومتطلبات الضوضاء.

الخطوة 7: تقديم رسم أساس السطح / التعزيز، والمساحة المتاحة للتركيب، والوصول للصيانة، ونظام الطلاء، ونطاق الشهادة، والكمية، والوجهة، ووقت التسليم المطلوب.

الهيكل والمكونات الوظيفية

أسطوانة حبل سلكي واحدة | عمود الأسطوانة والمحامل | محرك هيدروليكي | ترتيب التخفيض / النقل يجب تأكيده | آلية الفرامل | نهاية اللف عند تحديدها | نظام مرساة بالحبل السلكي الفولاذي | سلسلة مرساة قصيرة بالقرب من المرساة | إطار أساسي | وحدة طاقة كهربائية هيدروليكية | نظام تحكم محلي / عن بعد

مزايا الهندسة والتركيب

• يمنح هيكل الأسطوانة الواحدة مسار تخزين وسحب مباشر لحبل المرساة السلكي ويمكن أن يبسط تخطيط آلات السطح حيث يتم استخدام نظام مرساة بالحبل السلكي معتمد من الفئة.
• توفر القيادة الهيدروليكية عزم دوران منخفض السرعة قابل للتحكم وتسمح بوضع وحدة الطاقة الهيدروليكية لتناسب تخطيط السطح، والوصول للصيانة، والضوضاء، وقيود الأنابيب.
• يمكن أن يقلل استخدام الحبل السلكي كحبل مرساة أساسي من الحجم المرتبط بكابل سلسلة كامل، ولكن الفائدة تعتمد على المرساة الكاملة، والسلسلة القصيرة، والأسطوانة، وتوجيه الحبل، وترتيب التخزين.
• يمكن أن توفر نهاية اللف وظيفة إضافية لمناولة الخطوط عند تضمينها، مما يسمح لآلة سطح واحدة بدعم المرساة وواجبات اللف / الربط المحدودة دون وصفها بأنها رافعة ربط أوتوماتيكية كاملة.
• يجب نقل أحمال الأساس من سحب العمل، وحمل تثبيت الفرامل، وزاوية توجيه الحبل، والتشغيل الديناميكي إلى هيكل السطح. يتم الانتهاء من مسامير / لحام الأساس، وتعزيز السطح المحلي، والمحاذاة من الرسم العام المعتمد وحساب الحمل.

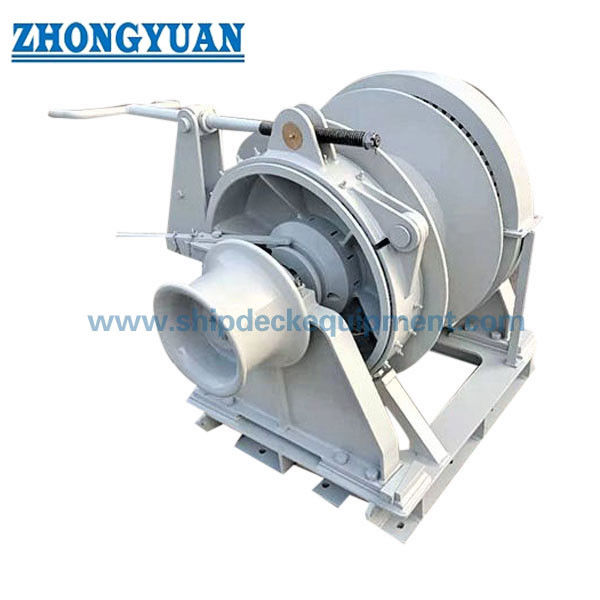

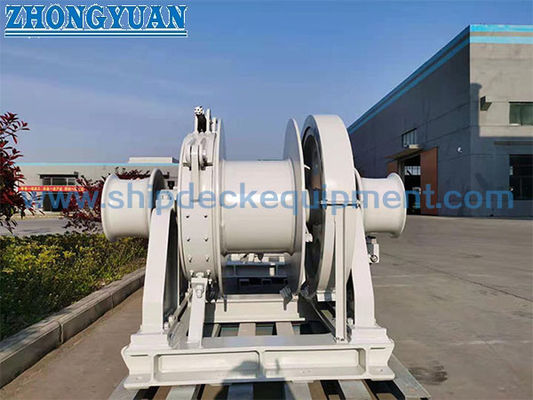

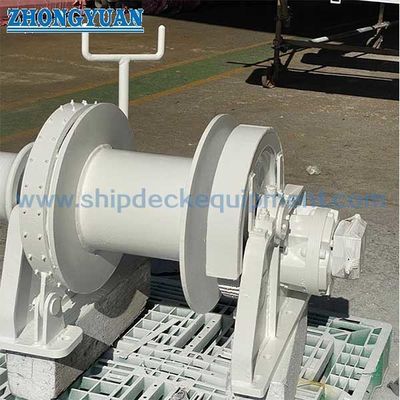

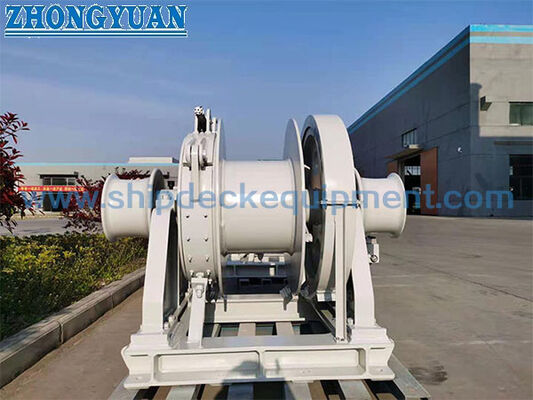

• تظهر صور المنتج إطارًا فولاذيًا مصنعًا، وأسطوانة، وترتيب فرامل، ورأس لف، ومكونات قيادة هيدروليكية؛ يجب أن يتبع نوع المكون النهائي، وترتيب علبة التروس، وتشغيل الفرامل، والحماية الرسم الإنتاجي الفعلي 36 مم.

سمات مخصصة

• نوع المنتج: رافعة مرساة بحبل سلكي أحادي الأسطوانة &rarr؛ مخصصة للمرسى بحبل سلكي فولاذي كحبل مرساة رئيسي.
• حجم الحبل المرجعي: 36 مم &rarr؛ تأكيد البناء، الحد الأدنى للحمل المكسور، اتجاه اللف، الطلاء / الجلفنة، المقبس أو الإنهاء، والطول المطلوب.
• القيادة: كهربائية-هيدروليكية &rarr؛ محرك كهربائي يشغل وحدة الطاقة الهيدروليكية؛ محرك هيدروليكي يقود الأسطوانة.
• الحمل التشغيلي المرجعي: 55.1 كيلو نيوتن &rarr؛ قيمة الكتالوج تخضع لواجب معتمد وتعريف طبقة الأسطوانة.
• حمل التثبيت المرجعي: 329 كيلو نيوتن &rarr؛ يجب تأكيده كمتطلب لتثبيت الفرامل وأساس الاختبار.
• وظيفة اللف: 40 كيلو نيوتن عند ≥12 م/دقيقة مرجع &rarr؛ فقط عند تضمين وظيفة نهاية اللف / الربط.
• سعة الحبل: يجب تأكيدها &rarr؛ يجب حسابها لحبل سلكي 36 مم، وعمق المرساة، واللفات الميتة، وحجم الأسطوانة القابل للاستخدام.
• حماية السطح: نظام طلاء بحري وفقًا لمواصفات السفينة &rarr؛ يمكن تحديد تحضير السفع Sa 2½ وطلاء قائم على الإيبوكسي للمكونات الفولاذية الخفيفة.
• التحكم: محلي / عن بعد &rarr؛ يتبع منطق الإيقاف الطارئ النهائي، والتداخلات، والمراقبة، وحماية الغلاف متطلبات السفينة والفئة.

كيف تعمل

محرك كهربائي يقود وحدة الطاقة الهيدروليكية &rarr؛ ضغط هيدروليكي يقود المحرك الهيدروليكي &rarr؛ الأسطوانة الواحدة ترفع أو تنزل حبل المرساة السلكي 36 مم &rarr؛ السلسلة القصيرة بالقرب من المرساة توفر اتصال نهاية المرساة المعتمد &rarr؛ الفرامل تثبت الأسطوانة عند تأمين خط المرساة &rarr؛ يمكن لنهاية اللف التعامل مع خط ربط عند تضمينها وتشغيلها ضمن سحبها المقنن

التطبيقات

القوارب الصغيرة وقوارب العمل ذات ترتيبات المرساة بالحبل السلكي المعتمدة | سفن الموانئ والخدمات | سفن هندسة المياه الضحلة | ترتيبات المرساة الطارئة حيث تقبلها الفئة | تطبيقات تحديد المواقع متعددة النقاط تخضع لموافقة المشروع | السفن التي تتطلب تخزينًا مدمجًا للحبال السلكية للمرساة وآلات سطح هيدروليكية

الشهادات والموافقات

يمكن ترتيب فحص وشهادات التصنيف وفقًا لفئة السفينة، والرسومات المعتمدة، وحساب الحمل، والوثائق الهيدروليكية / الكهربائية، وتتبع المواد، ونطاق الاختبار، وحضور المساح. يخضع نوع الشهادة وموافقة الفئة لمتطلبات المشروع ولا يتم تضمينهما تلقائيًا مع كل وحدة.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: هل تلغي رافعة المرساة بالحبل السلكي هذه الحاجة إلى خزان سلسلة بالكامل؟

ج1: ليس تلقائيًا. يتم تخزين حبل السلك الفولاذي الرئيسي على الأسطوانة، لذلك يمكن تجنب خزان سلسلة كامل تقليدي في ترتيب معتمد. ومع ذلك، لا تزال المرساة تستخدم طول سلسلة قصير حيثما يلزم، ويجب هندسة تخزين السلسلة / المرساة، والصرف، وتوجيه الحبل، وأسطح البكرة، وموافقة الفئة للسفينة.

س2: هل يعني "36 مم" قطر سلسلة المرساة؟

ج2: في هذه الصفحة، يتم التعامل مع 36 مم كقطر لحبل المرساة السلكي الفولاذي لأن المنتج هو رافعة مرساة بحبل سلكي أحادي الأسطوانة. قطر السلسلة القصيرة للمرساة ودرجتها هما عنصران تصميم منفصلان ويجب اختيارهما من القوة المطلوبة وترتيب المرساة المعتمد.

س3: ما هي المعلومات المطلوبة قبل تقديم عرض أسعار نهائي؟

ج3: قدم نوع السفينة وطولها، وجمعية التصنيف، وكتلة المرساة، وواجب المرساة، وعمق المياه، ومواصفات وطول الحبل السلكي 36 مم، ومواصفات السلسلة القصيرة، وأحمال العمل والتثبيت المطلوبة، وسعة الأسطوانة، ومتطلبات اللف، ووحدة الطاقة الهيدروليكية والإمداد الكهربائي، وفلسفة التحكم، ورسم الأساس / الرسم العام، والكمية، والوجهة، وتاريخ التسليم.
