مرساة كهربائية مقاس 12.5–114 مم مع أسطوانة مزدوجة ورأس تزييفها | نظام التعامل مع المرساة البحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| قطر سلسلة المرساة: | Φ32 ملم | محمل سحب تقييم: | 43.5kn |
|---|---|---|---|
| سرعة العمل: | 9m/دقيقة | تحميل رباط: | 30 كيلو نيوتن |
| تحميل الدعم: | 261KN | قوة المحرك: | 16/16/11KW |
| سرعة: | 9m/دقيقة | رقم الغجر: | مزدوج |
| مزود الطاقة: | AC أحادي الطور 110V ، 220 فولت ، 240 فولت ؛ AC ثلاث مراحل 220V ، 380 فولت ، 440 فولت ، 660 فولت | ||
| إبراز: | مرساة كهربائية فولاذية 9m / min,مرساة كهربائية 9m / min,مرساة كهربائية CCS للقوارب |
||
منتوج وصف
رافعة مرساة كهربائية 12.5-114 مم مع بكرة مزدوجة ورأس سحب | نظام مناولة مراسي بحري
نظرة عامة على المنتج
تم تصميم نظام رافعة المرساة الكهربائية بشكل أساسي لعمليات مناولة سلاسل المراسي على السفن البحرية.
إنه يدمج عجلة جيبسي للتحكم في سلسلة المرساة وبكرة/رأس سحب لعمليات حبال الربط المساعدة.
يضمن النظام تثبيتًا آمنًا من خلال الرفع والخفض والكبح المتحكم فيه لسلاسل المراسي.
تم تصميم هذا النظام بشكل أساسي لمناولة سلاسل المراسي، مع قدرة ربط مساعدة عبر البكرة ورأس السحب.
مواصفات سريعة
حجم سلسلة المرساة: 12.5-114 مم
سحب سلسلة المرساة: 5.9-617 كيلو نيوتن
حمل الكبح: 30-4228 كيلو نيوتن
سرعة السلسلة: 9 م/دقيقة
سحب رأس السحب: 5-350 كيلو نيوتن
قوة المحرك: 3-200 كيلو واط
نوع القيادة: كهربائي
التكوين: جيبسي مفرد + بكرة مزدوجة + رأس سحب
درجة السلسلة: U2 / U3
التحكم: محلي / عن بعد
المعلمات الفنية الرئيسية (مبسطة)
| السلسلة (مم) | سحب السلسلة (كيلو نيوتن) | حمل الكبح (كيلو نيوتن) | السرعة (م/دقيقة) | سحب السحب (كيلو نيوتن) | قوة المحرك (كيلو واط) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
دليل الاختيار
الخطوة 1 - حدد حجم السلسلة | الخطوة 2 - طابق سحب سلسلة المرساة | الخطوة 3 - أكد حمل الكبح | الخطوة 4 - حدد سحب السحب | الخطوة 5 - أكد نوع القيادة | الخطوة 6 - حدد التكوين | الخطوة 7 - مخطط التركيب
الهيكل والمكونات
الهيكل والمكونات: محرك كهربائي | علبة تروس | عجلة جيبسي (مناولة السلسلة) | بكرة مزدوجة (مناولة الحبال) | رأس سحب | نظام فرامل | نظام قابض | مثبت السلسلة | لوحة تحكم | إطار أساسي
سمات مخصصة
حجم السلسلة | سحب السلسلة | حمل الكبح | سحب السحب | نوع القيادة | التكوين | التحكم
دليل التكوين والاستعلام المخصص
حجم السلسلة | درجة السلسلة | السحب | حمل الكبح | متطلبات السحب | نظام التحكم | متطلبات التركيب
كيف يعمل
يقود المحرك الكهربائي علبة التروس لتدوير عجلة الجيبسي لمناولة سلسلة المرساة.
يتم رفع المرساة أو خفضها عبر الجيبسي، بينما تضمن أنظمة الكبح والقابض التشغيل الآمن.
توفر البكرة ورأس السحب وظائف مناولة الحبال المساعدة.
التطبيقات
عمليات مناولة المراسي | أنظمة تثبيت السفن | السفن التجارية | السفن البحرية | السفن الحربية وسفن الدوريات
الشهادات والمزايا
الشهادات: CCS | ABS | DNV | BV | LR | NK | RINA
المزايا: تصميم مخصص لمناولة السلاسل | قدرة كبح عالية | دعم ربط مدمج | تصميم موفر للمساحة | أداء بحري موثوق
الرسومات والصور
رسم الترتيب العام
رسم نظام الجيبسي والسلسلة
مخطط التركيب

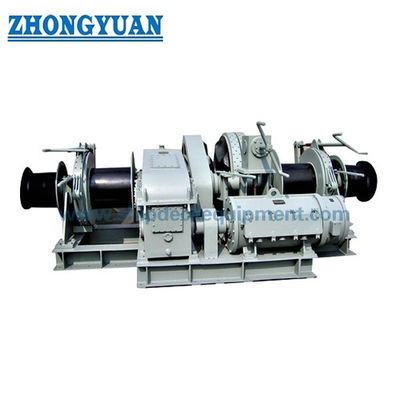

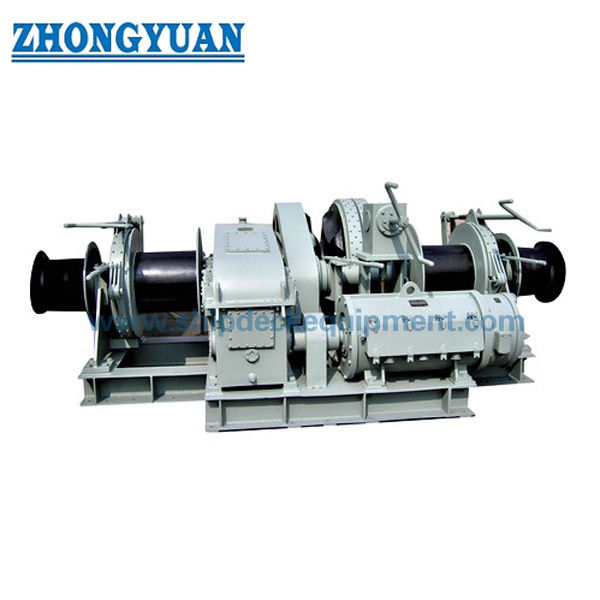

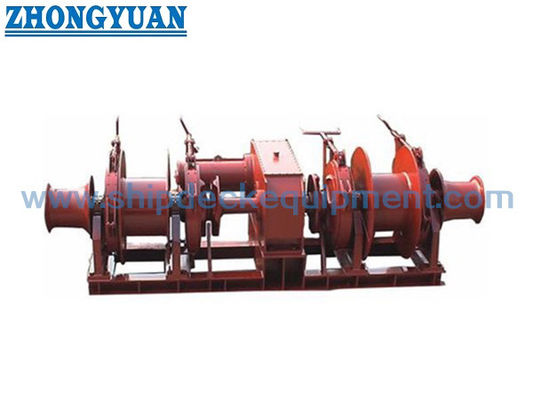

صور المنتج
معلومات الطلب
الحد الأدنى للطلب: وحدة واحدة
التسليم: يعتمد على المشروع
التخصيص: متاح
أسئلة وأجوبة
س1: ما هي الوظيفة الرئيسية؟
ج: مناولة سلسلة المرساة باستخدام نظام الجيبسي.
س2: هل يمكنه التعامل مع الحبال؟
ج: نعم، عبر البكرة ورأس السحب.
س3: ما هي درجة السلسلة المدعومة؟
ج: سلاسل قياسية U2 و U3.
