12.530 ملم توفير مساحة هيدروليكي مرساة الهواء
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| قطر سلسلة المرساة: | φ40mm | حمولة مرساة: | 68 كيلو نيوتن |
|---|---|---|---|
| حمولة الحبل: | 68 كيلو نيوتن | سعة الحبل: | 150 م |
| سرعة الربط: | 6-18 م / دقيقة | قوة المحرك: | 30 كيلو واط |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ | ||
| إبراز: | مرساة هيدروليكية 30KW,مرساة مرساة هيدروليكية 150 متر,مرساة مرساة كهربائية 30KW |
||
منتوج وصف
12.530 ملم توفير مساحة هيدروليكي مرساة الهواء
لمحة عامة عن المنتج
تم تصميم الجهاز الهيدروليكي للسلسلة الرائدة لتوفير المساحة خصيصًا للتعامل مع سلسلة الراسي على السفن ذات المساحة المحدودة على سطح السفينة.
يعتمد النظام على علبة التروس المتكاملة المدمجة وتصميم المحرك الهيدروليكي ، مما يقلل من آثار التثبيت مع الحفاظ على أداء موثوق به في التعامل مع المرساة.
وهي مناسبة للسفن الصغيرة وقوارب العمل والقوارب ذات التصميمات الضيقة في السطح الأمامي.
تم تصميم هذا الجهاز في المقام الأول للتعامل مع سلسلة المرساة ، مع التعامل مع الحبل المساعد الاختياري عبر نهاية الانحراف.
مواصفات سريعة
• سلاسل المرساة حجم: 12.530 ملم
• سحب سلسلة المرساة: 5.9 38.3 كيلون
• عبء احتواء الفرامل: 30 ′′ 231 kN
• سرعة السلسلة: 915 م/دقيقة
• سحب الرأس المنحني: 5 ′′ 30 كيلونوتر
• سعة طول السلسلة: تصل إلى 82.5 م
• طاقة المحرك: 415 كيلوواط
• نوع القيادة: هيدروليكية (HPU الكهربائية)
• التكوين: واحد / غجري مزدوج + نهاية منحنية
• التحكم: التحكم المحلي بالعصا المتحركة
• درجة السلسلة: U2 / U3
المعلمات التقنية الرئيسية
| السلسلة (ملم) | سحب السلسلة (kN) | عبء الفرامل (ك.إن) | السرعة (m/min) | سحب الانحراف (ك.إن) | قوة المحرك (كيلوواط) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 10 | 7.5 |
| 24/26 | 24.5/287 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/383 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 30 | 22 |
دليل الاختيار
الخطوة 1 حدد حجم السلسلة (12.5 30 ملم) الخطوة 2 إضافة سحب السلسلة (5.9 38.3 كينات) 3 الخطوة 3 تأكيد حمولة احتواء الفرامل (30231 كينات) 4 الخطوة 4 تحديد سرعة السلسلة (915 م/دقيقة) 5 الخطوة 5 تأكيد القيادة الهيدروليكية 6 الخطوة 6 تحديد التكوين 7 الخطوة
الهيكل والمكونات
هيكل ومكونات: محرك هيدروليكي (متكامل) علبة التروس المدمجة عجلة غجرية (التعامل مع السلسلة) رأس الانحناء نظام الفرامل نظام المشبك وحدة الطاقة الهيدروليكية صمام التحكم إطار القاعدة
سمات مخصصة
حجم السلسلة. سحب السلسلة. حمولة الفرامل. سحب الانحراف. نوع القيادة. تكوين. نوع التحكم.
إعداد مخصص ودليل الاستفسار
حجم السلسلة. درجة السلسلة. متطلبات السحب. حمولة الفرامل. مساحة التثبيت. نظام التحكم. نوع السفينة.
كيف يعمل
المحرك الهيدروليكي يدفع علبة التروس لتدوير العجلة الغجرية للتعامل مع سلسلة المرساة.
يتم رفع أو خفض المرساة من خلال الغجر، في حين أن نظام الفرامل والمشابك يضمن التحكم في الحمل الآمن.
التصميم المتكامل المدمج يضمن التشغيل الفعال في مساحة تركيب محدودة.
التطبيقات
تطبيقات: سفن صغيرة قوارب عمل قوارب صيد قوارب دورية سفن سطح ضيقة عمليات معالجة المرساة
الشهادات والمزايا
الشهادات: CCS NK BV ABS DNV LR KR RINA IRS RS
المزايا: تصميم مضغوط، يوفر المساحة. محرك هيدروليكي متكامل وصندوق التروس. تثبيت سهل. صيانة منخفضة.
الرسم والصور
• رسم الترتيب العام
• رسم الهيكل المدمج
• تخطيط المنشآت

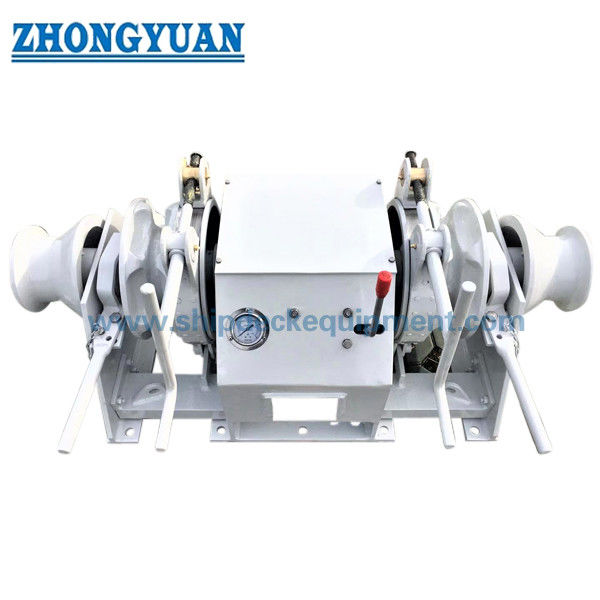

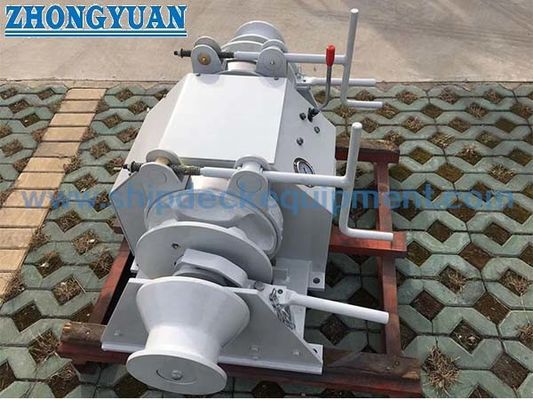

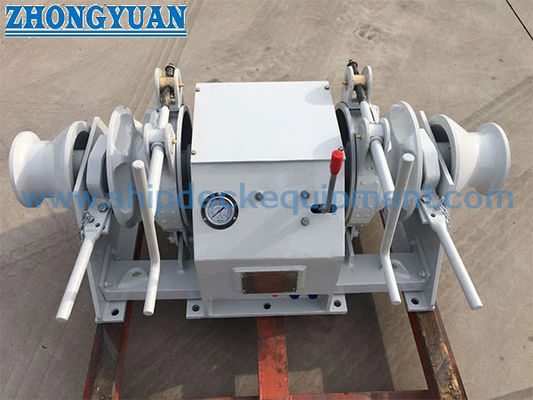

• صور المنتج
معلومات الطلب
• MOQ: 1 وحدة
• وقت التسليم: بناء على المشروع
• الدفع: T/T، L/C
• التخصيص: متاح
الأسئلة الشائعة
س1: ما الذي يجعل هذه الـ (ويندلاس) مختلفة؟
ج: تصميم متكامل مضغوط للمساحة المحدودة على سطح السفينة.
س2: هل مناسبة للسفن الكبيرة؟
ج: تم تصميمه بشكل رئيسي للسفن الصغيرة والمتوسطة.
س3: هل يمكن تخصيص التكوين؟
ج: نعم ، يمكن تخصيص التكوينات الغجرية والمنحرفة.
