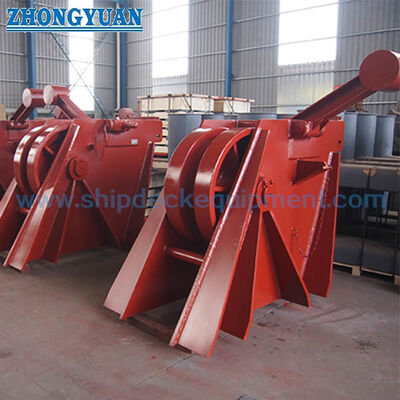

سدادة سلاسل السلسلة للقوارب

سدادة سلاسل السلسلة للقوارب

لمحة عامة عن المنتج

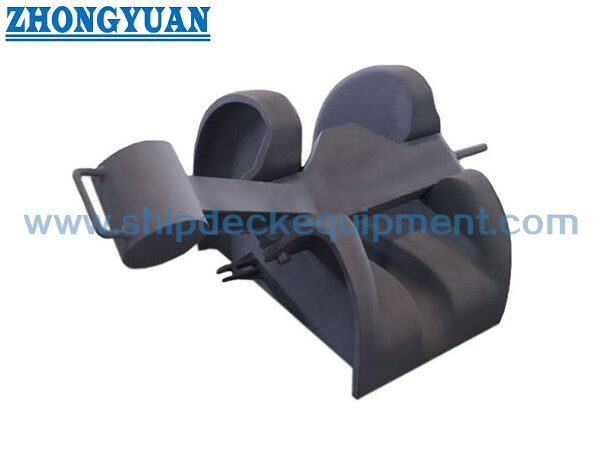

يتم استخدام مغلق سلسلة المرساة من نوع JIS F 2015 النوع من قضيب الفولاذ المصبوب في ترتيب مرساة السفينة بين أنبوب سلسلة الهاوس والسلسلة. إنه مغلق نوع قضيب بدون عجلة مدمجة ،ويتم تركيبها على أساس مصنع بحيث يمكن ضبط ارتفاع التثبيت لمواءمة مسار السلسلة الصحيحة.

بالنسبة لهذا المنتج، فإن التحكم في جودة الجسم الصلب الصب الصب الرملية هو نقطة تصنيع رئيسية. صلابة الصب، دقة الأبعاد، مساحات اتصال السلسلة السلسة،يجب التحكم في واجهة الأساس بعناية لأنها تؤثر على تطابق التثبيت، تشغيل السلسلة ، وقبول التفتيش. عادة ما يتم ترتيب عجلة سلاسل منفصلة أو عجلة أمام السدادة عندما تحتاج إلى رفع السلسلة بسلاسة إلى خط الدوار.

مواصفات سريعة

• نوع المنتج: سدادة سلاسل المرساة من نوع قضيب الصلب المصبوب → المستخدمة في ترتيبات مرساة السفينة بين أنابيب الهاوس والسلك الهوائي.
• المعيار الفني: JIS F 2015-1987 → المعيار المرجعي لتسمية النوع والأبعاد الرئيسية.
• نطاق حجم السلسلة: 38 × 78 مم → يغطي قطرات سلاسل المرساة المدرجة لاختيار النموذج الأولي.
• هيكل: نوع القضيب، بدون عجلة مدمجة → يجب تأكيد عجلة سلسلة الأمامية أو عجلة بشكل منفصل عند الضرورة.
• أساس التثبيت: مثبت على أسس مصنعة → يمكن ترتيب ارتفاع الأساس لمواءمة السلسلة مع أنبوب هاوس وwindlass.
• تركيز التصنيع: جسم الصلب المصبوب في القالب الرملي → جودة الصب ، والانتهاء من سلسلة الاتصال ، ومقاعد القضبان ، والتحكم في الأبعاد أمر بالغ الأهمية.
• المعالجة السطحية: Sa2.5 تنفجير + طبقة واحدة من البرايمر محل البوقسي → المعالجة المصقولة أو الملمعة أو المخصصة يمكن مناقشتها حسب متطلبات المواد والمشروع.
• نطاق الشهادة: يمكن ترتيب شهادة المصنع أو شهادة التصنيف وفقًا لمتطلبات المشروع ونطاق التفتيش.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى:تأكيد JIS F 2015-1987 عطف سلسلة الارتكاز من نوع الشريط والقطر المطلوب للسلسلة من 38 إلى 78 مم.

الخطوة الثانيةحدد النوع المقابل وفقًا لقطر سلسلة المرساة ، ثم تحقق من أبعاد A / B / C / D مقابل ترتيب سطح المرساة للسفينة.

الخطوة الثالثةتأكيد ارتفاع الأساس المصنوع، وضع أنابيب السلسلة، وضع عجلة السلسلة، وما إذا كان هناك حاجة إلى تعزيز سطح السفينة أو مراجعة الفئة.

الخطوة الرابعةتأكيد ما إذا كانت عجلة أو عجلة السلسلة الأمامية مدرجة في نطاق التوريد أو مرتبة بشكل منفصل من قبل حوض بناء السفن.

الخطوة الخامسةتأكيد المواد، ومتطلبات فحص الصب، ومعالجة السطح، ونظام الطلاء، ونطاق الشهادة قبل الاقتباس.

الخطوة السادسةحدد نوع السفينة وموقع التثبيت والكمية ووجهة التسليم ووقت التسليم المطلوب والرسوم أو الصور إذا كانت متاحة.

الهيكل

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

إلقاء، وتركيب و مزايا الجودة

• التحكم في صب القالب الرملي هو التركيز الرئيسي على الجودة. يجب أن تتحكم عملية الصب في الانكماش والشقوق والمؤشرات الضارة والانحراف الأبعاد ضمن معايير الصب البحرية المقبولة.
• يتم ارتداء أسطح الاتصال بالسلسلة ومناطق الجلوس في القضبان بعد الصب لتجنب الاتصال المحلي الحاد ودعم ارتباط سلاسة بسلاسل المرساة.
• ترتيب نوع القضيب بسيط ولا يتضمن عجلة مدمجة ، مما يساعد المشترين على فصل نطاق إمدادات السدادة من عجلة السلسلة الأمامية أو ترتيب عجلة التوجيه.
• يسمح الأساس المصنوع لمصانع السفن بتعديل ارتفاع التثبيت للتوافق بين أنبوب هاوس ، وقفل السلسلة ، ودورة السلسلة.
• يغطي جدول الأحجام قطرات السلسلة 38 × 78 ملم، مما يساعد حوض بناء السفن ومصانع الإصلاح على مقارنة حجم السلسلة وأبعاد المغلف والوزن قبل الاقتراح.
• قوة الأساس، تعزيز سطح السفينة، حمولة الاختبار،يجب أن يتحقق من متطلبات الحمل والحفاظ على الحمولة من قبل مصمم السفينة أو جمعية التصنيف لأن بيانات الحمولة غير متوفرة في جدول المعلمات الموردة.

سمات مخصصة

• المعيار: JIS F 2015-1987 → تستخدم عندما تتطلب مواصفات الحاوية أبعاد سدادة سلسلة المرساة من نوع JIS.
• النوع النطاق: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → اختر حسب قطر سلسلة المرساة.
• حجم السلسلة: 38 ¢ 78 ملم → يجب أن يتطابق النموذج النهائي مع مواصفات سلسلة المرساة الفعلية ورسوم السفينة.
• البناء الرئيسي: نوع قضيب الفولاذ الصب → وضعت كجسم مغلق الفولاذ الصب ؛ خيارات المواد البديلة تحتاج إلى تأكيد.
• ترتيب الدوال: بدون عجلة مدمجة → عجلة سلسلة الأمامية أو عجلة عادة ما تكون ترتيبًا منفصلًا ما لم يتم تضمينها في نطاق التوريد المتفق عليه.
• التثبيت: مثبت على أساس مصنع → يجب تأكيد تصميم الأساس وتعديل الارتفاع بواسطة رسم حوض بناء السفن.
• معالجة السطح: Sa2.5 التفجير + البرايمر في متجر البوقسي → المعالجة المصقولة أو الملمعة أو المخصصة تعتمد على متطلبات المواد والمشروع.
• متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد شهادة المصنع أو شهادة المواد أو شهادة الفئة أو فحص الشهود قبل الطلب.

كيف يعمل

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

التطبيقات

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vesselsقوارب العمل والجرافات والشراعيات حسب رسم السفينة

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على جمعية التصنيف.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1:كيفية اختيار نوع مغلق سلسلة الارتكاز الصحيح JIS F 2015؟

A1:حدد النوع وفقًا لقطر سلسلة المرساة الفعلي ، ثم تحقق من أبعاد A / B / C / D ، ارتفاع الأساس ، محاذاة أنابيب Hawse ،ووضع عجلة السلسلة في العجلة المقابلة لسحب السفينة.

س2:هل هذا القفل من نوع القضبان يحتوي على عجلة؟

A2:لا، وصف المنتج المقدم هو سدادة سلسلة مرساة من نوع الشريط بدون عجلة مدمجة.عادة ما يتم ترتيب عجلة سلسلة أو عجلة أمام السدادة عندما تحتاج إلى رفع السلسلة بسلاسة، ولكن يجب تأكيد نطاق التوريد بشكل منفصل.

السؤال 3:ما هي نقاط جودة الصب مهمة لهذا الغطاء؟

A3:النقاط الرئيسية تشمل صلابة الصب، ودقة الأبعاد، والسلاسة سلسلة الاتصال التشطيب، حالة المقاعد شريط، تطابق واجهة الأساس، ونطاق التفتيش.يجب تأكيد متطلبات الأساس في تصميم السفينة أو متطلبات الفئة.
