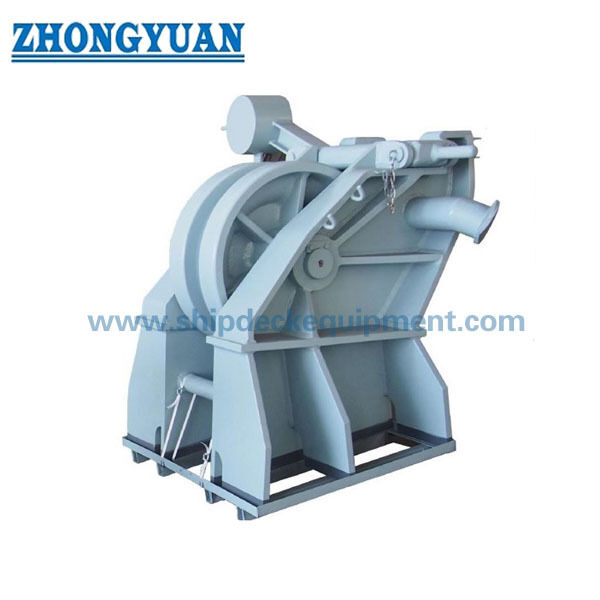

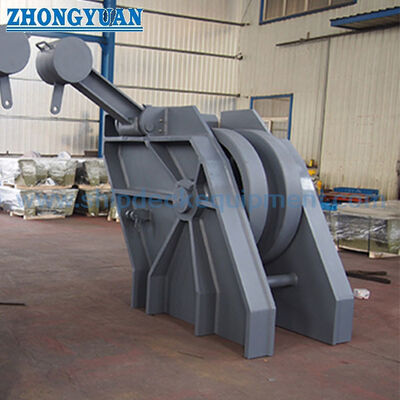

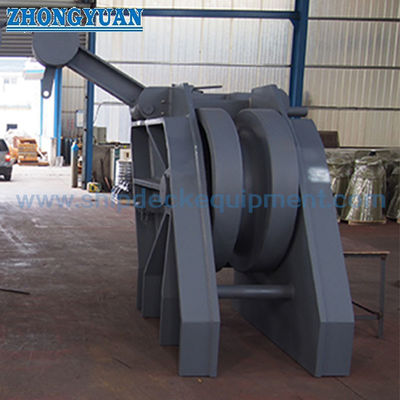

طراز الدوار سدادة سلسلة المرساة مع خطاف JIS F 2031 لسلسلة مرساة كبيرة 70132mm

طراز الدوار سدادة سلسلة المرساة مع خطاف JIS F 2031 لسلسلة مرساة كبيرة 70132mm

لمحة عامة عن المنتج

يتم تثبيت مغلق كابل سلسلة المرساة من نوع 70 ′′ 132 ملم مع الخطاف في طريق سلسلة المرساة ، عادةً أمام الدرج الأمامي ومواءمة مع ترتيب سلسلة المرساة للسفينة. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

تصميم الخطاف يسمح للقفاز بالانخراط في سلسلة المرساة والعمل كخطاف للسلسلة المرساة داخل ترتيب القفل.هذه الصفحة مكتوبة للسلسلة الراسي الكبيرة من 70 ملم إلى 132 ملم، حيث يجب تأكيد ملائمة السلسلة ، وقوة الأساس ، واتجاه خط السلسلة ، ومستوى المواد ، ومعالجة السطح ، ونطاق الشهادة قبل الإنتاج.المنتج هو جهاز الاحتفاظ بسلاسل الارتكاز، ليس خطافاً لرفع أو جهاز لرفع.

مواصفات سريعة

• نوع المنتج: سدادة كابل سلسلة مرساة من نوع قضيب الدوار مع خطة حمل الخطاف → سلسلة لنظم مرساة السفن.
• نطاق حجم السلسلة: 70 ∼ 132 ملم → مناسبة للسلسلة المرساة ذات القطر الكبير حيث يجب التحقق من أساس سطح السفينة واتجاه قيادة السلسلة.
• المرجعية القياسية: JIS F 2031 → المرجعية القياسية الحالية لقفل الكابل؛ قد يظهر JIS F 2032 في الرسومات القديمة ويجب التحقق فقط من توافق استبدالها.
• وظيفة الخطاف: خطاف السلسلة المثبتة → يرتبط بصلة السلسلة ويساعد على تأمين السلسلة داخل ترتيب الوقاية ؛ إنه ليس خطافًا رفعًا.
• الأبعاد الرئيسية المقدمة: h، h1، h2، L، L1، L4، B، b، و D → مفيدة لتخطيط سطح السفينة، والتحقق من الأساس، وتأكيد الاقتراح.
• نطاق الوزن التقريبي: 1،096،5،750 كجم → مهمة للتعامل مع حوض بناء السفن، والتعبئة، والنقل، وتخطيط التثبيت.
• خيارات المواد: الفولاذ الخفيف ، الفولاذ C-Mn ، الفولاذ المقاوم للصدأ ، الفولاذ الصلب ، الحديد الصلب العقودي ، وتصنيع الفولاذ → يجب أن تتبع درجة المواد النهائية وطريقة التصنيع متطلبات المشروع.
• المعالجة السطحية: Sa 2.5 تنفجير + طبقة واحدة من البرايمر محل البوقسي ، المعالجة المصقولة أو الملمعة أو المخصصة → الطلاء النهائي لتتناسب مع مواصفات الوعاء.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد JIS F 2031 نوع شريط الدوار سلك المرساة مع الخطاف. إذا كان رسم المشروع لا يزال يذكر JIS F 2032 القديمة، تأكيد التوافق استبدال قبل الاقتراح.

الخطوة 2: تأكيد قطر سلسلة المرساة الاسمية من 70 إلى 132 ملم، نوع السلسلة، هندسة سلسلة الرابط، وما إذا كان قناع السدادة يطابق سلسلة الرابط الفعلية.

الخطوة الثالثة: تأكيد موقع التثبيت، اتجاه خط السلسلة، مساحة سطح السفينة المتاحة، واجهة الأساس، تعزيز سطح السفينة، ومتطلبات تركيب حوض بناء السفن.

الخطوة 4: تأكيد متطلبات المواد: الفولاذ الخفيف، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ الصلب، الحديد الصلب العقودي، صناعة الفولاذ أو نوع المواد المحددة في المشروع.

الخطوة 5: تأكيد معالجة السطح: Sa 2.5 تنفجير مع البرايمر محل البوقسي، السطح المسبوق، السطح المقاوم للصدأ الملمع، نظام الطلاء النهائي، أو متطلبات خاصة مضادة للتآكل.

الخطوة 6: تأكيد نطاق الشهادة قبل الاقتراح: شهادة الشركة المصنعة، شهادة المواد، شهادة الفئة، فحص الشهود، أو أي متطلبات أخرى للموافقة الخاصة بالمشروع.

الخطوة 7: قدم الكمية ونوع الوعاء ورسم التثبيت أو صورة مرجعية ومكان التسليم والوقت المطلوب للتسليم.

الهيكل

جسم مغلق القضبان الدوارة. قناة الارتكاز. قناة الارتكاز. ممر كبير للسلسلة. منطقة اتصال السلسلة. قاعدة الأساس. منطقة إشراك الغطاء. معالجة السطح حسب الطلب.

مزايا الاحتفاظ بالسلسلة والتركيب والهندسة

• الغطاء مخصص لسلسلة مرساة كبيرة من 70 ملم إلى 132 ملم ، حيث يتطلب حمل السلسلة ، ترتيب الأساس ، ونقل حمولة هيكل السفينة فحصًا دقيقًا.
• يمكن أن يشارك ترتيب الخطاف في وصلة سلسلة المرساة ويعمل كخطاف للسلسلة المرساة داخل مجموعة الوقاية.يجب تأكيد ملائمة السلسلة مقابل الحجم الفعلي لخطوط السلسلة ودرجة السلسلة.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• يدعم شريط الدوار وترتيب اتصال السلسلة محاذاة السلسلة ويقلل من الاتصال المركز بالمقارنة مع الحاجز المسطح ، في حين يجب أن يتطابق مسار السلسلة النهائي مع ترتيب الوعاء.
• الوزن الكبير للوحدة والأبعاد الكبيرة تتطلب التعامل المخطط ، والرفع أثناء التثبيت ، وتعبئة النقل ، وإعداد أسس حوض بناء السفن.
• يجب تأكيد اختيار المواد وفقًا لقاعدة حمل المشروع وحجم السلسلة وبيئة التآكل ونطاق التفتيش ومتطلبات موافقة الفئة.
• تحضير السطح عن طريق Sa 2.5 القذف والبريمر المكتبي يوفر أساسا مسيطر عليه لطلاء لاحق؛ يجب أن يتبع نظام الطلاء النهائي مواصفات طلاء الوعاء.
• لم يتم تقديم أي SWL أو حمولة الاختبار أو الحمولة المسموح بها أو درجة السلسلة في البيانات المقدمة. لا ينبغي نشر هذه القيم حتى يتم تأكيدها بواسطة الرسمة القياسية أو الحساب ،أو وثيقة مشروع معتمدة للطبقة.

سمات مخصصة

• المرجعية القياسية: JIS F 2031 → تستخدم كمعيار الصفحة الرئيسية لمغلق الكابلات؛ يجب التعامل مع صياغة JIS F 2032 القديمة كمرجع قديم عندما يتم العثور عليها في الرسومات القديمة.
• النوع: نوع القضيب المتحرك مع ترتيب الخطاف → السدادة المصممة لاحتواء سلسلة ربط كبيرة في نظام الربط.
• حجم السلسلة: 70 ∼ 132 ملم → اختر حسب قطر سلاسل المرساة الفعلي وجسيمات روابط السلسلة.
• وظيفة الخطاف: الخطاف المثبت للسلسلة → يحمل / يضمن وصلة السلسلة داخل ترتيب السدادة ؛ ليس خطافًا رفعًا.
• المواد: الفولاذ الخفيف ، الفولاذ C-Mn ، الفولاذ المقاوم للصدأ ، الصلب المصبوب ، الحديد المصبوب العقدي ، أو صناعة الصلب → يجب تأكيد نوع المواد النهائية قبل الإنتاج.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي / مصقول / مطلي / مخصصة → النهاية النهاية السطح يتبع الطلب ومواصفات الوعاء.
• موقع التثبيت: أمام الدرع في طريق سلسلة الراسي → الأساس ، يجب تأكيد اتجاه خط السلسلة ، وتعزيز سطح السفينة عن طريق الرسم.
• متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد فئة التفتيش وتتبع المواد ونطاق الموافقة قبل الطلب.
• تخصيص: متوفر → المواد المخصصة ، الطلاء ، واجهة الأساس ، أو نطاق التفتيش يجب أن يعتمد على الرسم المؤكد ومتطلبات المشروع.

كيف يعمل

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

التطبيقات

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال الأول: هل الخطاف على هذه السلسلة هو خطاف رفع؟

ج1: لا. يستخدم الخطاف كخطاف للسلسلة الراسخة داخل ترتيب سدادة السلسلة. ويهدف إلى الاحتفاظ / تأمين وصلة السلسلة الراسخة ، وليس لرفع البضائع ، ومعدات الرفع ،أو استبدال جهاز رفع معتمد.

السؤال 2: كيف يجب اختيار الحجم الصحيح لسدادة السلسلة؟

ج2: حدد الحجم وفقًا لقطر سلسلة المرساة ، هندسة سلسلة الروابط ، درجة السلسلة ، رسم السفينة ، اتجاه خط السلسلة ، مساحة التثبيت ، أساس سطح السفينة ، ومتطلبات الفئة.يقدم الجدول المرفق الأبعاد الرئيسية والوزن فقطلا يوفر SWL أو حمولة الاختبار.

س3: ما هي المعلومات اللازمة قبل الاقتباس؟

A3: تأكيد التسمية القياسية النهائية، النوع، قطر السلسلة، نوع المواد، معالجة السطح، الكمية، متطلبات الشهادة، رسم التثبيت، نوع الوعاء، وجهة التسليم.ومدة التسليم المطلوبةإذا كان هناك حاجة إلى تفتيش شهود الفئة أو مراجعة الحسابات ، يجب أن يذكر ذلك قبل الاقتباس.
