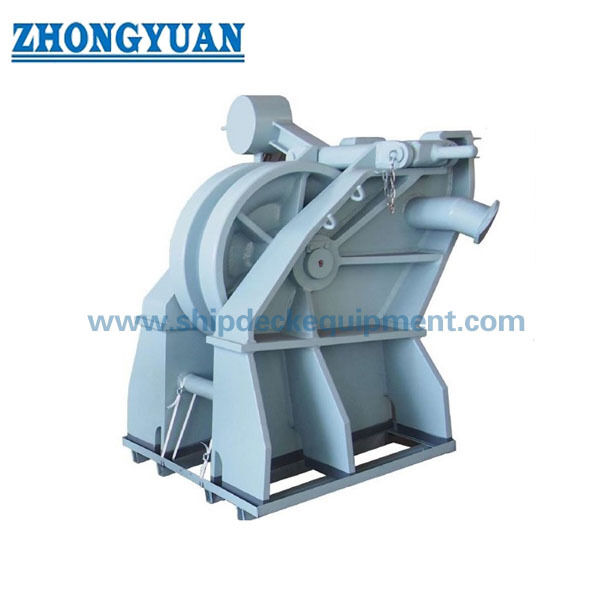

رولر بار مرساة سلسلة كابل مغلق مع خطاف JIS F 2031 ل 70 ′′ 132mm سلسلة مرساة كبيرة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2032 | يكتب: | نوع الشريط أ و ب |
|---|---|---|---|
| حجم السلسلة: | 70-132 ملم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المسبوك، الحديد الزهر العقدي، تزوير الفو |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، المجلفن، المصقول، والمعالجة السطحية الم | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| إبراز: | سدادة سلسلة من نوع الدوارة,سدادة سلسلة من نوع pawl,سدادة كابل سلسلة JIS F2032 |
||
منتوج وصف
سدادة كابل سلسلة مرساة ذات شريط دوار مع خطاف | JIS F 2031 لسلسلة مرساة كبيرة مقاس 70-132 مم
نظرة عامة على المنتج
يتم تثبيت سدادة كابل سلسلة المرساة من نوع شريط الأسطوانة مقاس 70-132 مم مع خطاف في مسار سلسلة المرساة، عادةً أمام الرافعة ومحاذاة مع ترتيب سلسلة المرساة للسفينة. يتم استخدامه لتثبيت وإمساك سلسلة المرساة ذات القطر الكبير بحيث يمكن نقل قوة تثبيت السلسلة إلى أساس السدادة وهيكل السفينة بدلاً من حملها بشكل مستمر بواسطة الرافعة.
يسمح تصميم الخطاف للسدادة بإشراك سلسلة المرساة والعمل كخطاف تثبيت لسلسلة المرساة ضمن ترتيب السدادة. تمت كتابة هذه الصفحة لسلاسل المرساة الكبيرة من 70 مم إلى 132 مم، حيث يجب التأكد من ملاءمة السلسلة وقوة الأساس واتجاه سلسلة السلسلة ودرجة المادة ومعالجة السطح ونطاق الشهادة قبل الإنتاج. المنتج عبارة عن جهاز تثبيت لسلسلة التثبيت، وليس خطاف رفع أو جهاز رفع.
مواصفات سريعة
- نوع المنتج: سدادة كابل سلسلة مرساة من نوع شريط الأسطوانة مع خطاف ← ترتيب عقد السلسلة لأنظمة تثبيت السفن.
- نطاق حجم السلسلة: 70-132 مم → مناسب لسلاسل المرساة ذات القطر الكبير حيث يجب التحقق من أساس السطح واتجاه سلسلة السلسلة.
- المرجع القياسي: JIS F 2031 → المرجع القياسي لسدادة الكابل الحالية؛ قد يظهر JIS F 2032 في الرسومات القديمة ويجب التحقق منه فقط للتأكد من توافقه مع الاستبدال.
- وظيفة الخطاف: خطاف تثبيت سلسلة المرساة ← يشرك رابط السلسلة ويساعد على تأمين السلسلة ضمن ترتيب السدادة؛ إنه ليس خطاف رفع.
- الأبعاد الرئيسية المتوفرة: h، h1، h2، L، L1، L4، B، b، وD → مفيدة لتخطيط سطح السفينة، وفحص الأساس، وتأكيد عرض الأسعار.
- نطاق الوزن التقريبي: 1,096-5,750 كجم → مهم لمناولة حوض بناء السفن والتعبئة والنقل وتخطيط التثبيت.
- خيارات المواد: الفولاذ الطري، والفولاذ C-Mn، والفولاذ المقاوم للصدأ، والفولاذ المصبوب، والحديد الزهر العقدي، وتزوير الفولاذ → يجب أن تتبع درجة المواد النهائية ومسار التصنيع متطلبات المشروع.
- المعالجة السطحية: سفع Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة، معالجة مجلفنة أو مصقولة أو مخصصة ← طلاء نهائي يتوافق مع مواصفات السفينة.
المعلمات التقنية الرئيسية
| السلسلة الاسمية ضياء (مم) |
ح | h1 | h2 | ل | L1 | L4 | ب | ب | د | الوزن (كجم) |
| 70-73 | 125 | 422 | 860 | 660 | 640 | 241 | 980 | 115 | 584 | 1096 |
| 76-78 | 133 | 450 | 918 | 700 | 680 | 254 | 1046 | 123 | 624 | 1316 |
| 81-84 | 143 | 483 | 983 | 760 | 720 | 279 | 1110 | 134 | 672 | 1608 |
| 87-90 | 153 | 515 | 1055 | 810 | 770 | 295 | 1190 | 143 | 720 | 1938 |
| 92-95 | 162 | 545 | 1115 | 860 | 810 | 317 | 1250 | 151 | 760 | 2286 |
| 97-102 | 175 | 584 | 1195 | 920 | 860 | 337 | 1320 | 161 | 816 | 2787 |
| 105-107 | 185 | 617 | 1265 | 981 | 900 | 364 | 1390 | 170 | 864 | 3274 |
| 111-114 | 195 | 651 | 1335 | 1026 | 940 | 376 | 1460 | 180 | 912 | 3874 |
| 117-122 | 208 | 695 | 1427 | 1100 | 995 | 408 | 1550 | 191 | 976 | 4600 |
| 127-132 | 225 | 750 | 1542 | 1190 | 1060 | 441 | 1660 | 207 | 1056 | 5750 |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد سدادة كابل سلسلة المرساة من نوع شريط الأسطوانة JIS F 2031 بخطاف. إذا كان رسم المشروع لا يزال يذكر JIS F 2032 القديم، فتأكد من توافق الاستبدال قبل عرض الأسعار.
الخطوة 2: التأكد من قطر سلسلة المرساة الاسمي من 70 مم إلى 132 مم، ودرجة السلسلة، وهندسة رابط السلسلة، وما إذا كان خطاف السدادة يتطابق مع رابط السلسلة الفعلي.
الخطوة 3: تأكيد موضع التثبيت، واتجاه سلسلة السلسلة، ومساحة السطح المتاحة، وواجهة الأساس، وتعزيز السطح، ومتطلبات التثبيت في حوض بناء السفن.
الخطوة 4: تأكيد متطلبات المواد: الفولاذ الطري، أو الفولاذ C-Mn، أو الفولاذ المقاوم للصدأ، أو الفولاذ المصبوب، أو الحديد الزهر العقدي، أو طرق الصلب، أو درجة المواد المحددة للمشروع.
الخطوة 5: تأكيد المعالجة السطحية: التفجير Sa 2.5 باستخدام مادة تمهيدية من مادة الإيبوكسي، أو السطح المجلفن، أو السطح المصقول المقاوم للصدأ، أو نظام الطلاء النهائي، أو متطلبات خاصة مضادة للتآكل.
الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة المُصنع، أو شهادة المواد، أو شهادة الفئة، أو فحص الشهود، أو متطلبات الموافقة الأخرى الخاصة بالمشروع.
الخطوة 7: قم بتوفير الكمية ونوع السفينة ورسم التثبيت أو الصورة المرجعية ووجهة التسليم ووقت التسليم المطلوب.
بناء
الجسم سدادة شريط الأسطوانة | خطاف تثبيت بسلسلة مرساة | ممر سلسلة كبيرة | منطقة اتصال السلسلة | قاعدة الأساس | منطقة الاشتباك سدادة | المعالجة السطحية حسب الطلب
مزايا عقد السلسلة وتركيبها وهندستها
- السدادة مخصصة لسلاسل المرساة الكبيرة من 70 مم إلى 132 مم، حيث يتطلب تثبيت السلسلة وترتيب الأساس ونقل حمولة هيكل السفينة فحصًا دقيقًا.
- يمكن لترتيب الخطاف إشراك رابط سلسلة المرساة والعمل كخطاف تثبيت لسلسلة المرساة داخل مجموعة السدادة. يجب التأكد من ملاءمة السلسلة وفقًا لحجم رابط السلسلة الفعلي ودرجة السلسلة.
- يساعد وضع السدادة أمام الرافعة على نقل قوة تثبيت سلسلة المرساة إلى أساس السدادة وهيكل السفينة عند تأمينها بشكل صحيح وفقًا لإجراءات تشغيل السفينة.
- يدعم قضيب الأسطوانة وترتيب الاتصال المتسلسل محاذاة السلسلة ويقلل الاتصال المركز مقارنةً بالعائق المسطح، بينما يجب أن يتطابق مسار السلسلة النهائي مع ترتيب الوعاء.
- يتطلب وزن الوحدة المرتفع والأبعاد الكبيرة معالجة مخططة، والرفع أثناء التثبيت، وتعبئة النقل، وإعداد أساس حوض بناء السفن.
- يجب تأكيد اختيار المواد وفقًا لأساس حمل المشروع وحجم السلسلة وبيئة التآكل ونطاق الفحص ومتطلبات الموافقة على الفئة.
- يوفر إعداد السطح بواسطة السفع Sa 2.5 والطلاء التمهيدي قاعدة يمكن التحكم فيها للطلاء اللاحق؛ يجب أن يتبع نظام الطلاء النهائي مواصفات طلاء الوعاء.
- لم يتم توفير أي SWL أو حمل اختبار أو حمل مسموح به أو درجة سلسلة في البيانات المقدمة. لا ينبغي نشر هذه القيم حتى يتم تأكيدها من خلال الرسم القياسي أو الحساب أو مستند المشروع المعتمد من الفصل.
السمات المخصصة
- المرجع القياسي: JIS F 2031 → يستخدم كمعيار للصفحة الرئيسية لسدادة الكابل؛ يجب التعامل مع صياغة JIS F 2032 القديمة كمرجع قديم عند العثور عليها في الرسومات القديمة.
- النوع: نوع شريط الأسطوانة مع ترتيب الخطاف ← السدادة المصمم لعقد سلسلة مرساة كبيرة في نظام التثبيت.
- حجم السلسلة: 70-132 مم ← اختر وفقًا لقطر سلسلة المرساة الفعلية وهندسة رابط السلسلة.
- وظيفة الخطاف: خطاف تثبيت سلسلة المرساة ← يحمل / يؤمن رابط السلسلة ضمن ترتيب السدادة؛ ليس خطاف رفع.
- المواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي، أو تزوير الفولاذ → يجب تأكيد درجة المواد النهائية قبل الإنتاج.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي / مجلفن / مصقول / مخصص ← تشطيب السطح النهائي يتبع مواصفات الطلب والسفينة.
- موضع التثبيت: أمام الرافعة في مسار سلسلة المرساة ← يجب تأكيد الأساس واتجاه سلسلة الرصاص وتعزيز السطح عن طريق الرسم.
- متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع → يجب تأكيد فحص الفئة وتتبع المواد ونطاق الموافقة قبل الطلب.
- التخصيص: متاح → يجب أن تعتمد المواد المخصصة أو الطلاء أو واجهة الأساس أو نطاق الفحص على الرسم المؤكد ومتطلبات المشروع.
كيف يعمل
تمر سلسلة المرساة عبر مسار السدادة ← يتم تشغيل ترتيب الخطاف وقضيب الأسطوانة مع رابط السلسلة ← يتم نقل قوة تثبيت السلسلة من خلال جسم السدادة إلى الأساس وهيكل السفينة ← يتم إعفاء الرافعة من حمل التثبيت المستمر عندما يتم تأمين السلسلة بشكل صحيح
التطبيقات
أنظمة رسو السفن | توقعات ترتيبات مرساة سطح السفينة | سلسلة مرساة كبيرة 70-132 ملم | ترتيبات حماية الريح | مشاريع البناء الجديد | مشاريع الاستبدال والإصلاح | سفن الشحن | ناقلات البضائع السائبة | ناقلات | سفن الحاويات
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

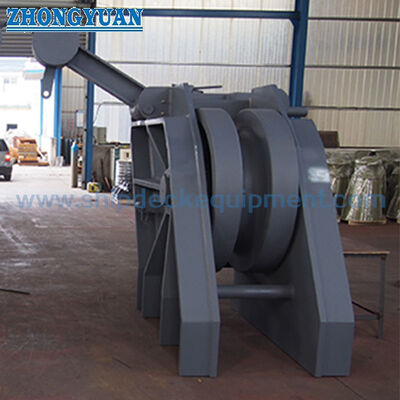

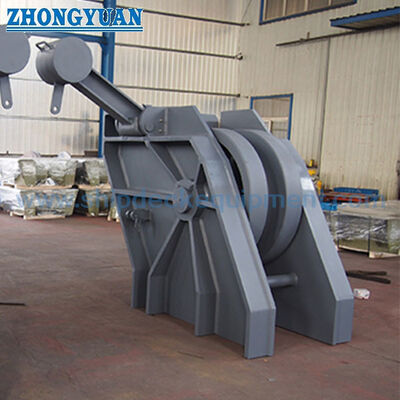

الرسم والصور
التعليمات
Q1: هل الخطاف الموجود على سدادة كابل السلسلة هو خطاف رفع؟
A1: لا. يتم استخدام الخطاف كخطاف تثبيت لسلسلة المرساة ضمن ترتيب سدادة السلسلة. الغرض منه هو تثبيت/تأمين رابط سلسلة المرساة، وليس رفع البضائع أو رفع المعدات أو استبدال جهاز رفع معتمد.
س2: كيف يجب اختيار حجم سدادة السلسلة الصحيح؟
A2: حدد الحجم وفقًا لقطر سلسلة المرساة، وهندسة ربط السلسلة، ودرجة السلسلة، ورسم الوعاء، واتجاه سلسلة الرصاص، ومساحة التثبيت، وأساس السطح، ومتطلبات الفئة. الجدول المرفق يعطي الأبعاد الرئيسية والوزن فقط؛ ولا يوفر SWL أو حمل اختبار.
س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟
A3: تأكيد التعيين القياسي النهائي والنوع وقطر السلسلة ودرجة المادة والمعالجة السطحية والكمية ومتطلبات الشهادة ورسم التثبيت ونوع السفينة ووجهة التسليم ووقت التسليم المطلوب. إذا كان فحص الشهود أو مراجعة الحساب مطلوبًا، فيجب ذكر ذلك قبل عرض الأسعار.
