2 و 3 عجلة عالمية للأسلاك العادية لمرفق السفينة JIS F 2020-1979 النوع A / B1 / B2
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | النوع أ، النوع B1، النوع B2 | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
|---|---|---|---|
| معيار: | جيس إف 2020-1979 | رقم الأسطوانة: | 2 بكرات (النوع أ)، 3 بكرات (النوع ب1، النوع ب2) |
| الحجم الاسمي: | 76 مم ~ 426 مم | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، الخ. | ||
| إبراز: | 3 معدات ترسانة سفن العجلات,2 معدات ترسانة سفن العجلات |
||
منتوج وصف

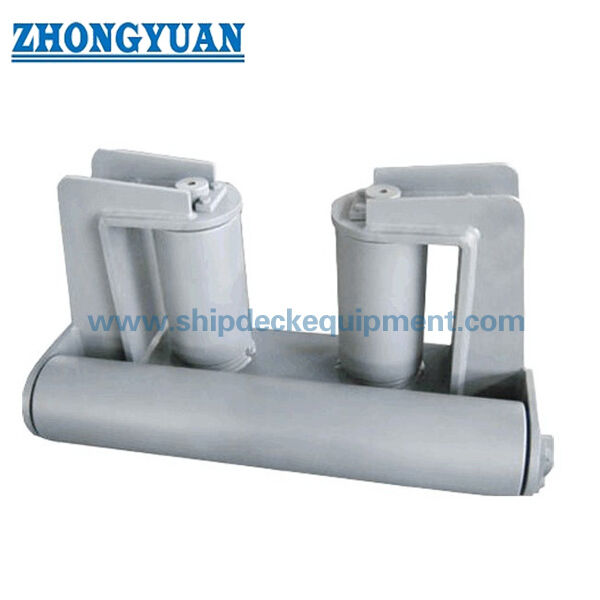

2 و 3 عجلة عالمية للأسلاك العادية لمرفق السفينة JIS F 2020-1979 النوع A / B1 / B2
لمحة عامة عن المنتج
عجلة نهاية سطح السفينة الصلبة الصغيرة JIS F 2020-1979 هي عجلة صغيرة صغيرة تستخدم في ترسانة السفن ومعالجة البضائع وإرشاد الحبال في معالجة القوارب. في لغة الشراء الدولية ،المنتجات من هذا الشكل عادة ما يوصف أيضا باسم 2 أو 3 عجلات العجلات العاديةيحدد المعيار ثلاثة ترتيبات: النوع A يستخدم عجلتين عموديتين و عجلة أفقية واحدة؛ النوع B1 يستخدم عجلة عمودية واحدة و عجلة أفقية واحدة؛النوع B2 هو الترتيب المرآة من النوع B1.
يستخدم التكوين الأصلي لـ JIS أدوات قطرها حوالي 76.3 ملم.يجب التعامل مع إصدارات 135 و 168 مم في سلسلة المنتجات المقدمة على أنها تكوينات مكبرة محددة للمشروع بدلاً من الأحجام القياسية JIS F 2020لذلك يجب على المشتري تأكيد الترتيب المطلوب من النوع A / B1 / B2 ، طريق الحبل ، هندسة التثبيت ، الرسم المعتمد ،أساس المواد و محملة المشروع قبل الإنتاج.
مواصفات سريعة
• نوع المنتج: عجلات 2 / عجلات 3 منصة نهاية منصة منصة → ترتيب هدى الحبل المدمج لمواقع قيادة الحبل على حافة سطح السفينة.
• المعيار: JIS F 2020-1979 → الاسم الرسمي للمعيار هو أدوات نهاية سطح الصلب (حجم صغير).
• النوع A: 3 أدوات، 2 عمودية + 1 أفقية → تشكيل قياسي لثلاث أدوات.
• النوع B1 / B2: 2 عجلات، 1 عمودي + 1 أفقي → النوع B2 يعكس ترتيب B1 العمودي-عجلة ومخالب.
• قطر عجلة القياسية: حوالي 76.3 ملم → تكوين JIS الأصلي؛ نسخ أكبر 101 / 135 / 168 ملم تتطلب تأكيد رسم المشروع.
• الكتلة المرجعية المحسوبة: النوع A 20.6 كجم؛ النوع B1 / B2 17.7 كجم → القيم المرجعية القياسية للتكوين الأصلي.
• أساس المواد القياسية: الهيكل الرئيسي من الصلب SS41 ، SGP أو STPG38 أنبوب الدوار ، BC6 البرونز أو YBsC2 الشجرة الصب النحاسية → المكافئات الحديثة تتطلب موافقة المشروع.
• أساس التفتيش: الحالة البصرية، وامتثال الأبعاد وتشغيل الدوار بسلاسة → عمليات فحص رئيسية قبل الشحن.
المعلمات التقنية الرئيسية
إشارة التكوين القياسي JIS F 2020-1979:
|
النوع |
ترتيب الدوال |
قطر الدوار القياسي |
الكتلة المرجعية المحسوبة |
ملاحظة التكوين |
|---|---|---|---|---|
| النوع A | 2 عمودي + 1 أفقي | حوالي 76.3 ملم | 20.6 كجم | الترتيب الثلاثي |
| النوع B1 | 1 عمودي + 1 أفقي | حوالي 76.3 ملم | 17.7 كجم | ترتيب عجلتين |
| النوع B2 | 1 عمودي + 1 أفقي | حوالي 76.3 ملم | 17.7 كجم | ترتيبات المرايا من النوع B1 |
بيانات الحجم الموسعة الخاصة بالمشروع المقدمة لهذه السلسلة من المنتجات:
|
إشارة للوحة الدوارة |
الوضع |
أ |
ب |
ج |
د |
E |
E1 |
F |
G |
هـ |
|---|---|---|---|---|---|---|---|---|---|---|
| 76 ملم | المرجع القائم على JIS | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 ملم | خاصة بالمشروع | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 ملم | خاصة بالمشروع | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 ملم | خاصة بالمشروع | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد النوع A أو النوع B1 أو النوع B2 من رسم الوعاء. النوع A هو شكل 3 أدوات؛ النوع B1 و B2 هي ترتيبات مرآة 2 أدوات.
الخطوة الثانيةتأكيد معلومات الحبل، بما في ذلك نوع الحبل، قطر الحبل، الاتجاه الطبيعي للرأس والمسار إلى حافة السفينة. لا تستنتج SWL العادل من قطر الدوار.
الخطوة الثالثةتأكيد التكوين القياسي أو المكبر. يستخدم ترتيب JIS الأصلي قرابة 76.3 ملم؛ تتطلب الإصدارات المكبرة 101 / 135 / 168 ملم رسمًا مشروعًا معتمدًا.
الخطوة الرابعةتأكيد موقع التثبيت، والمساحة المتاحة، وتخطيط الأساس / لحام، وتعزيز سطح السفينة المحلي والوصول إلى فحص و تزييت الدوال.
الخطوة الخامسةتأكيد درجات المواد أو المكافئات الحديثة المعتمدة، نظام إعداد السطح والطلاء، والكمية، ومتطلبات الشهادة / التفتيش، الوجهة والوقت المطلوب للتسليم.
الخطوة السادسةبالنسبة لعمل الاستبدال، يُرجى تقديم الصورة القائمة والرسومات الأبعادية حتى يتم التحقق من النوع والتخطيط اليدوي وواجهة التثبيت قبل التصنيع.
الهيكل
جسد صفيحة فولاذية. طواحين أفقية. طواحين عمودية. أوعية طواحين. أشجار برونزية / نحاسية.
التصميم / الهندسة / مزايا الجودة
• توجيه الحبل المحدد للنوع → النوع A يوفر موقعين للامساك الرأسي بالإضافة إلى عجلة أفقية واحدة ؛ النوع B1 / B2 يوفر عجلة عمودية من جانب واحد مع ترتيبات مرآة اليسار / اليمين.
• أسطح اتصال الحبل المتداولة → تغير الألواح اتجاه توجيه الحبل مع تقليل الاتصال المنزلق ضد حواف سطح السطح الصلب الثابت.
• الترتيب القابل للحفاظ على الدبوس والشجيرات → يتضمن المعيار عمودات أدوات قابلة للاستبدال، والشجيرات، وتركيبات الدهون، والتي تدعم الفحص والزيل أثناء التشغيل.
• جدول المواد هو مكون محدد → الجسم والمرطبات والعمود والشجيرات تستخدم مجموعات مختلفة من المواد بدلا من تسمية عامة واحدة للمواد.
• تركز المراجعة القياسية على الجودة ذات الصلة بالخدمة → يجب أن تكون النهاية خالية من العيوب الضارة ، ويجب أن تتوافق الأبعاد ، ويجب أن تعمل الأدوات بسلاسة.
• يجب على هندسة الاستبدال التحقق من اليد والواجهة → النوعين B1 و B2 هما ترتيبات مرآة، لذلك يجب التحقق من تخطيط الوعاء الحالي قبل التصنيع.
سمات مخصصة
• المعيار: JIS F 2020-1979 → المعيار المرجعي لأطواق الطاولة الصلبة الصغيرة.
• النوع: A / B1 / B2 → النوع A هو 3 عجلات؛ النوع B1 / B2 هي ترتيبات مرآة 2 عجلات.
• قطر الدوار القياسي: حوالي 76.3 ملم → تكوين JIS الأصلي.
• الأحجام المكبرة الخاصة بالمشروع: 101 / 135 / 168 ملم → ليست أحجام JIS القياسية ؛ مطلوب رسم معتمد.
• أساس المواد القياسية: SS41 / SGP أو STPG38 / BC6 أو YBsC2 → درجات JIS القديمة وجدول المواد المحدد للمكونات.
• الشجيرات والزيوت: الشجيرات البرونزية أو النحاسية المصبوبة بالدهون → تدعم دوران الدوار والصيانة.
• SWL / الحمل التصميمي: يجب تأكيد → لا ينبغي استنتاج أي SWL للمنتج من جدول قطر الدوار المورد.
• حماية السطح: وفقًا لمواصفات المشروع ، فإن التفجير أو الطلاء البحري أو التشطيب من الفولاذ المقاوم للصدأ أو الأنظمة الأخرى هي خيارات التوريد الخاصة بالمشروع.
• متطلبات الشهادة: حسب نطاق الطلب → وثائق الشركة المصنعة أو مشاركة الفئة تخضع لمتطلبات المشروع وإجراءات الموافقة.
كيف يعمل
Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure
التطبيقات
توجيهات حبال رصيف السفن. قوارب العمل. قوارب سحب. سفن خدمة الميناء. مواقع قيادة الحبال على سطح السفينة. توجيهات حبال معالجة البضائع. ترتيبات معالجة القوارب. مشاريع استبدال.
الشهادات والمزايا
يجب تأكيد نطاق التفتيش والشهادة قبل عرض الأسعار.يمكن ترتيب التفتيش على عمليات العجلات وحضور جمعية التصنيف وفقًا لمتطلبات المشروع ونطاق الطلب.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق بين JIS F 2020 Type A، Type B1 و Type B2?
A1: النوع A هو الترتيب الثلاثي الرولين مع اثنين من الرولين الرأسي والرولين الأفقي واحد. النوع B1 يستخدم رولين عمودي واحد وأفقي واحد،في حين أن النوع B2 يعكس ترتيب B1 الرأسي للوصلة والخديجب أن يأخذ النوع الصحيح من تخطيط الوعاء أو رسم الاستبدال.
السؤال 2: هل المقاسات القياسية لـ 101 و 135 و 168 ملم هي مقاسات JIS F 2020؟
الجواب: لا. يستخدم تكوين JIS F 2020-1979 الأصلي أدوات قطرها حوالي 76.3 ملم.نسخ 135 و 168 ملم في هذه السلسلة من المنتجات هي تشكيلات مكبرة محددة للمشروع ويجب تصنيعها فقط على الرسم المعتمد.
السؤال 3: ما الذي يجب التأكد منه قبل طلب استبدال أو زيادة الصفحة العادلة؟
A3: تأكيد النوع A/B1/B2، ترتيب العجلات، طريق الحبل والقطر، أبعاد التثبيت الفعلية، جانب التثبيت، المواد، الطلاء، أساس حمولة المشروع.متطلبات الشهادة ورسومات السفن الحالية أو صورهابالنسبة لبدل النوع ب، تأكيد ما إذا كان مطلوب B1 أو ترتيب B2 المرآة.
